管道固定用U形螺栓压紧夹持组件

这款U形螺栓夹持组件是工业管路布设场景中常用的紧固连接件，主要应用于液压管路、气动管线、低压流体输送管道的安装固定作业，在机床设备内部走线、工程机械液压系统排布、自动化生产线管路架设等场景中广泛使用，能够快速将圆形截面的管材稳定锁定在预设安装位置，避免设备运行过程中管路受振动影响出现移位、晃动、接口松脱等问题，保障管路系统运行的稳定性与密封性。

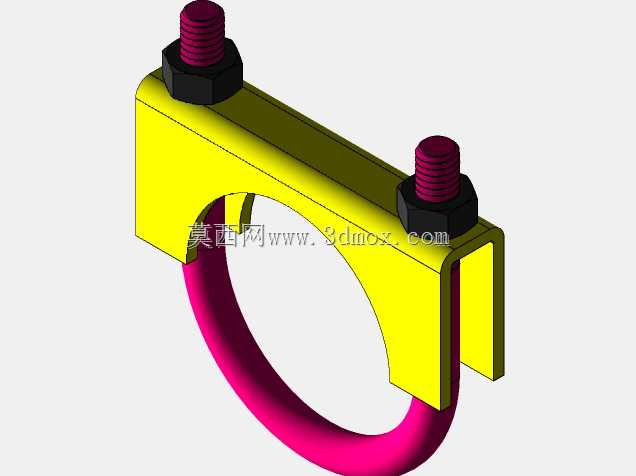

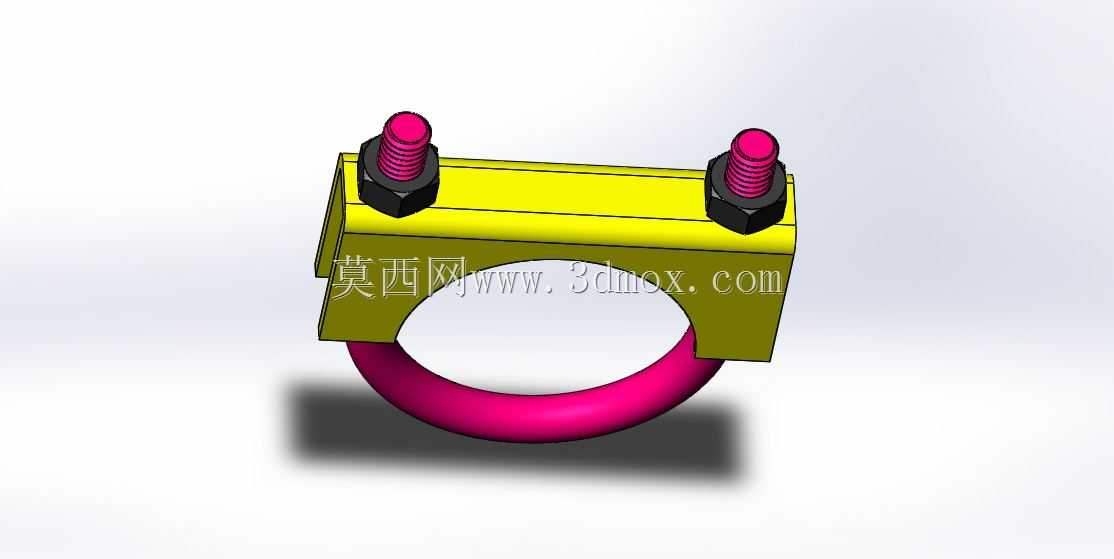

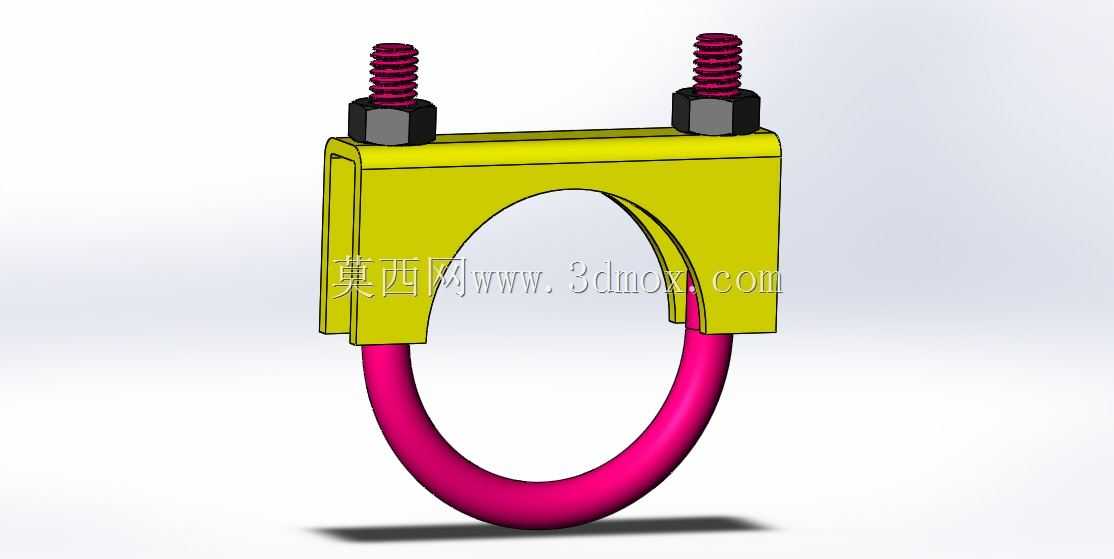

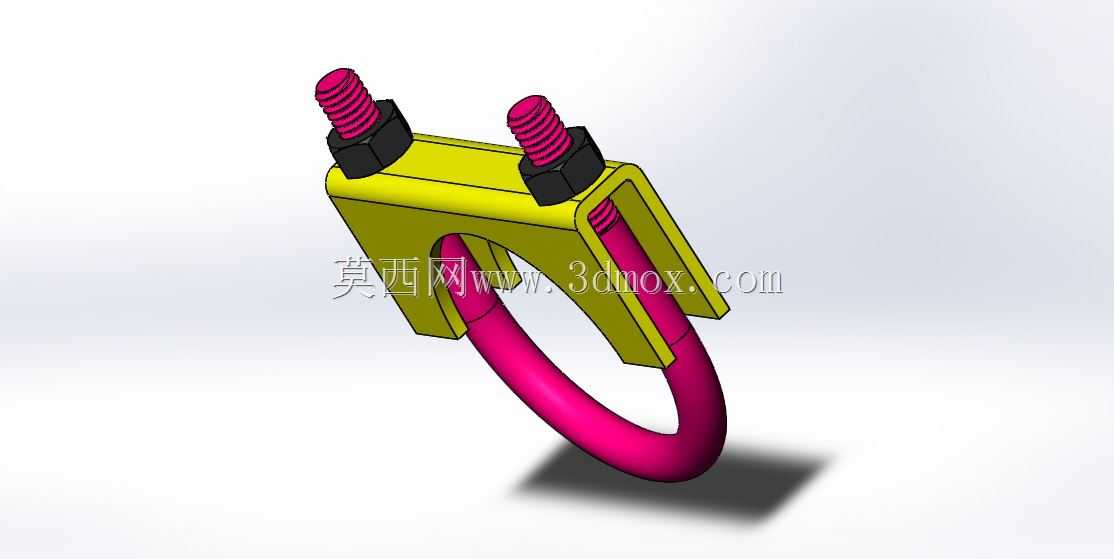

该组件整体由U形抱箍、上压块、锁紧螺栓与配套六角螺母四个核心部分构成，U形抱箍采用半圆弧形结构设计，弧度与常规圆形管材外轮廓完全贴合，能够完整包覆管材下半周的外表面，增大与管材的接触面积，避免局部压强过大损伤管材外壁；上压块为带弧形下缺口的矩形压块，下侧的弧形缺口与U形抱箍的圆弧形成完整的圆形夹持腔，上侧设置两个平行的螺栓穿装孔，刚好匹配U形抱箍两端的外螺纹段，锁紧时螺栓穿过压块孔位后通过六角螺母施加预紧力，让压块与U形抱箍同步抱紧管材外壁，实现双向受力的稳固夹持。

设计过程中重点考量了夹持受力的均匀性，上压块的厚度经过力学核算，能够在螺母锁紧时保持足够的结构刚性，不会出现中部拱起的变形问题，保证整个压块下表面与管材上侧充分接触，避免单点受力导致的管材变形或夹持松动；U形抱箍的圆弧半径采用行业通用的标准管材外径序列设计，能够适配对应公称直径的常规金属管材、硬质塑料管材，两端的螺纹段长度预留了足够的调节余量，可兼容一定壁厚范围内的安装垫片需求，当需要在管材与夹具之间加装橡胶减震垫、绝缘垫片时，无需更换组件即可通过调节螺母锁紧行程完成适配。

安装边界方面，该组件的上压块顶面为平整的安装基准面，可直接贴合设备机架、墙面安装板、管路支架的固定平面，无需额外加工适配结构；整体安装占用空间紧凑，两个锁紧螺栓的中心距与U形抱箍的开口宽度匹配，安装时仅需在固定平面预留两个对应孔径的穿装孔位即可完成固定，作业时无需复杂工装，仅用常规扳手拧紧螺母即可完成安装，后期管路维护拆卸时仅需松开两侧螺母即可取下上压块，完成管路调整或更换后重新锁紧即可，大幅降低管路布设与后期维护的作业成本。夹持状态下组件的受力方向沿螺栓轴向传递，不会对管材产生额外的径向剪切力，能够有效保护管材接口位置不受额外应力影响，延长管路系统的整体使用寿命。
