铃木GSF1200摩托改装三夹钳上联板

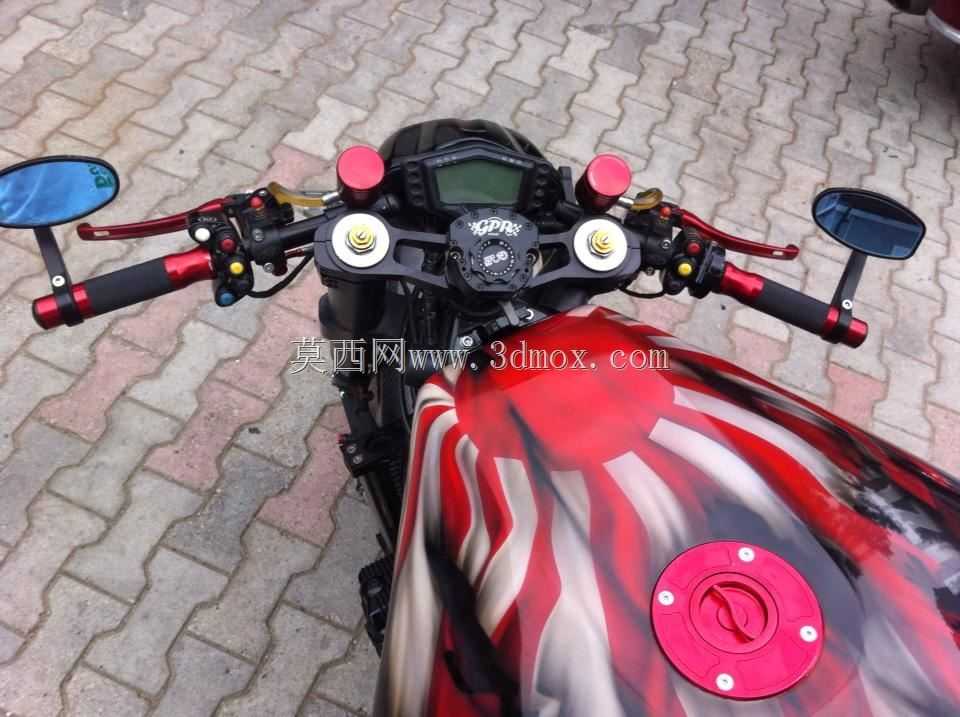

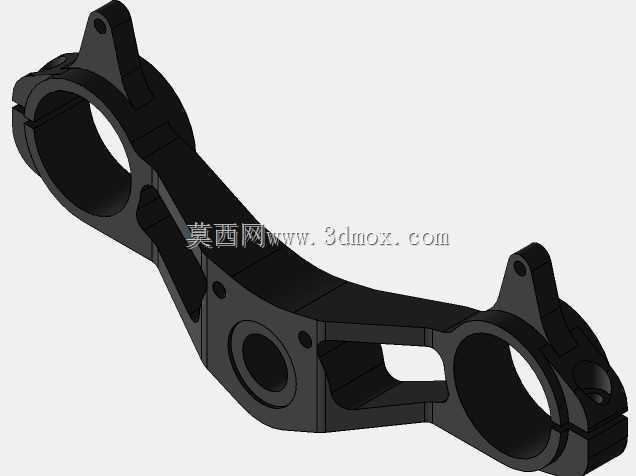

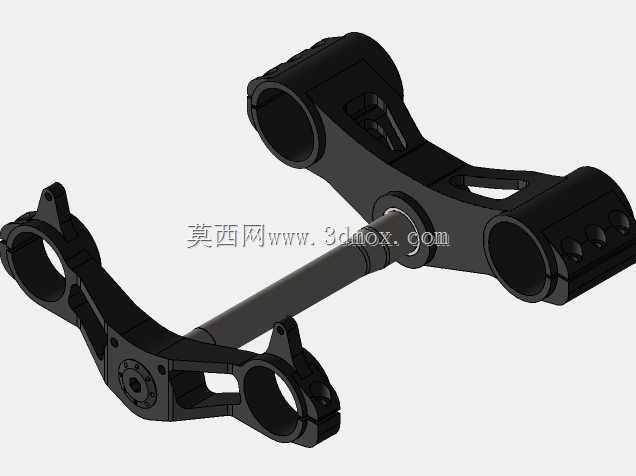

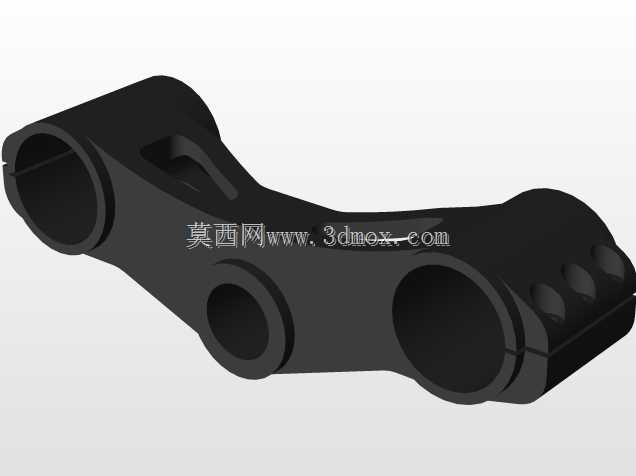

该结构件主要应用于大排量街车的转向系统改装场景，适配铃木GSF1200车型的前叉升级需求，当车主更换雅马哈R1系列的50/53mm直径前叉后，原厂上联板无法匹配新前叉的安装间距与固定孔径，这款三夹钳结构的上联板就是为解决该适配问题设计的专用改装部件。它的核心用途是连接左右两根前叉的顶端，同时为车把、仪表、上联板装饰盖等部件提供安装基准，直接决定了骑行时车把的转向手感与整体刚性，是摩托车转向系统中承担载荷传递的核心结构件。从功能特性来看，这款三夹钳结构采用分体式锁紧设计，每个夹钳位都设置了独立的螺栓锁紧结构，相比原厂单螺栓夹紧的上联板，夹持力分布更均匀，在激烈驾驶、急加速或者重刹时，能避免前叉与上联板之间出现相对位移，提升转向系统的整体刚性，减少车把的虚位晃动。夹钳的内孔尺寸精准适配50mm与53mm两种规格的前叉管径，不需要额外加工衬套就能直接安装，降低了改装的加工成本与适配难度。设计思路上，这款上联板围绕改装场景的实用性展开，整体采用扁平化的轮廓设计，在保证结构强度的前提下尽可能降低上联板的整体高度，让车把的安装位置更贴近前叉顶端，适配低趴的改装骑行姿态，同时预留了仪表安装的居中定位孔，左右两侧的车把安装位做了偏心设计，可以根据车主的骑行习惯微调车把的前后角度与高度，兼顾了不同身高骑手的操控需求。夹钳的锁紧螺栓孔位做了沉台设计，螺栓安装后不会突出上联板表面，既避免了凸起螺栓磕碰骑行者的手部，也让整体外观更简洁利落。从安装边界来看，这款上联板的左右夹钳中心距完全匹配雅马哈R1 RN22款前叉的安装间距，整体宽度控制在280mm以内，不会超出车把的安装宽度，不会与两侧的后视镜、刹车离合手柄发生干涉。厚度方向控制在25mm，安装后不会遮挡仪表的显示区域，底部与前叉顶端的贴合面做了精铣加工，平面度控制在0.02mm以内，保证安装后前叉不会出现偏斜，避免影响前减震的正常伸缩行程。车把安装位的孔径适配通用型22mm直径的改装车把，夹钳的开口间隙设计为2mm，锁紧螺栓采用M8规格的高强度螺栓，拧紧后可以提供足够的夹持力，保证车把在大力转向时不会出现打滑移位的情况。
