铃木GSXR摩托上联板三夹具结构设计

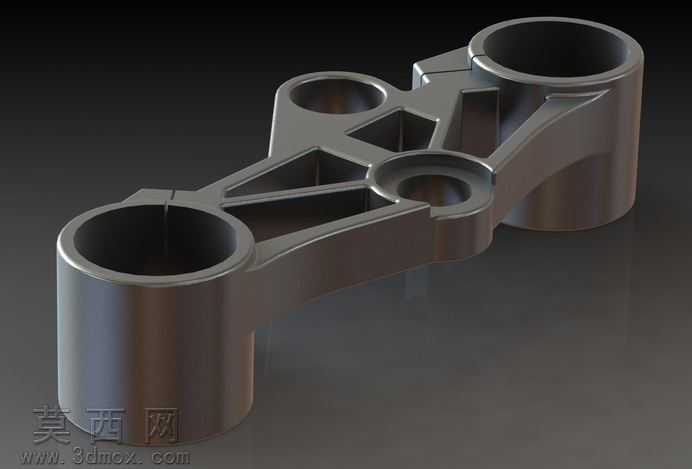

本作品为适配铃木GSXR系列车型的上联板三夹具三维结构设计，建模阶段依托SolidWorks平台完成全参数化特征构建，全程遵循机械加工工艺逻辑搭建模型特征树，从基础草图绘制阶段便严格对齐机车转向系统的装配尺寸公差要求，对两个主减震安装套筒、车把定位孔、仪表安装位的同轴度、孔位间距、端面垂直度均做了参数化约束，确保模型可直接导出工程图用于机加工生产。结构设计上采用了桁架式镂空减重方案，在两个主减震套筒之间设置多组斜向加强筋，既保证了构件整体的抗扭刚性与抗弯强度，又最大程度去除了非受力区域的冗余材料，有效降低零件自重，适配机车轻量化改装需求。渲染阶段采用金属哑光铝合金材质，模拟硬质阳极氧化后的表面质感，通过三点布光方案突出构件的棱边倒角、安装孔位的加工细节，阴影设置采用软阴影模式还原金属零件在深色工作台面的真实光影效果，清晰展现各加强筋的衔接过渡、套筒的壁厚变化、孔位的沉头结构等设计细节。设计思路围绕机车上联板的实际使用场景展开，三夹具结构可同时实现前减震筒夹紧、车把定位固定、附属小件安装三类功能，各安装孔位的开槽设计预留了紧固件的装配间隙，夹紧部位的开口缝隙经过尺寸校核，可保证螺栓锁紧后减震筒与夹具的抱紧力符合行驶安全要求，整体结构无冗余特征，所有圆角、倒角均符合金属零件的加工工艺要求，避免出现应力集中的尖锐棱角，兼顾结构强度、装配便利性与外观的工业质感。
