铃木GSXR摩托上联板改装件三维设计

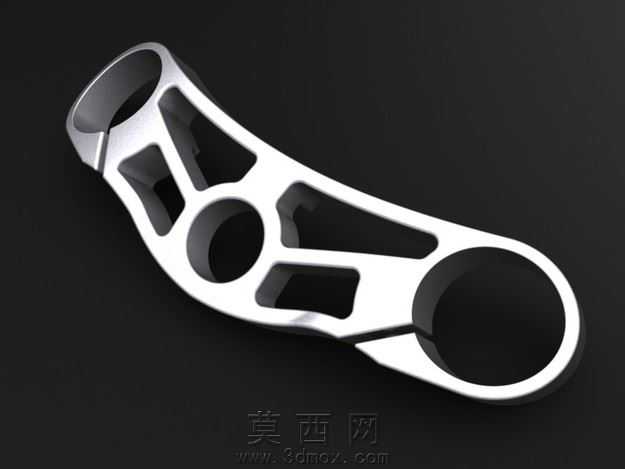

本作品为适配铃木GSXR K0-K4车型的251mm规格Ohlins方向阻尼配套上联板改装部件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循摩托车转向系统的装配公差要求，精准还原了上联板与前减震、方向柱、车把安装位的配合尺寸，确保部件装车后可实现精准对位，无装配干涉问题。建模阶段首先绘制部件的中心对称基准面，以两侧减震安装孔的中心距251mm为核心定位尺寸，确定三个核心安装孔的相对位置，其中两侧大尺寸通孔为前减震夹紧安装位，中部通孔为方向柱固定安装位，所有孔位的公差均按照摩托车改装件的通用加工标准设定，保证与原厂部件、改装Ohlins阻尼部件的适配性。结构设计上采用了仿生学镂空减重思路，在保证部件整体结构强度的前提下，在非受力区域设计了多处异形镂空槽，既有效降低了部件整体重量，实现改装件的轻量化目标，同时通过镂空结构的流线型排布，让部件外观更具运动改装风格，契合大排量运动摩托车的改装审美需求。部件的边缘全部做了圆角过渡处理，避免应力集中问题，同时提升部件的外观精致度，所有安装孔位周边均做了局部加厚处理，保证夹紧受力区域的结构强度，避免长期使用后出现形变问题。渲染阶段采用金属铝合金材质，模拟了改装上联板常用的6061铝合金经CNC加工后的金属质感，调整材质的反光度与粗糙度参数，还原金属切削加工后的细腻表面纹理，搭配深色背景突出部件的金属光泽与结构轮廓，通过光影效果清晰展现镂空结构的层次与部件的曲面过渡细节。设计过程中充分考虑了改装部件的实际使用场景，针对上联板在骑行过程中承受的转向力矩、路面传递的震动载荷，对受力筋位的厚度做了仿真校核，在镂空减重的同时保证部件的刚性满足激烈驾驶需求，所有结构的过渡位置均做了应力分散处理，避免长期交变载荷下出现结构疲劳问题，整体设计兼顾了轻量化、结构强度与改装外观需求，可直接用于CNC加工生产或改装方案展示。
