铃木GSXR摩托车上联板轻量化结构设计

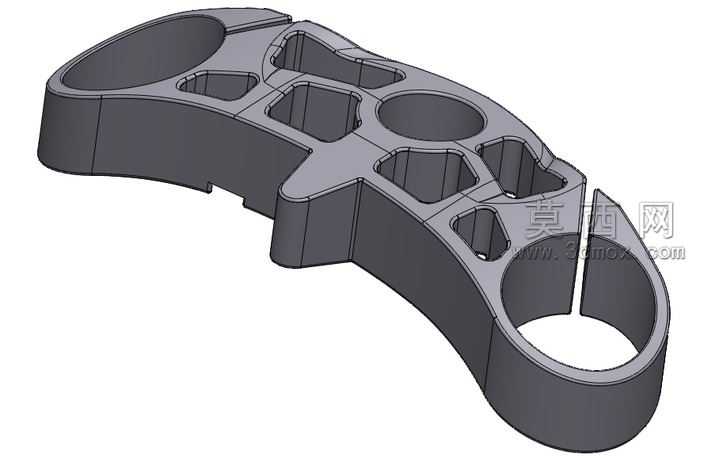

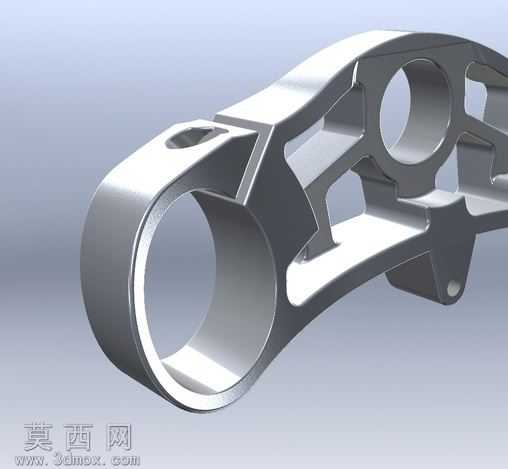

本模型为适配铃木GSXR系列K0-K4款车型的上联板（方向把固定夹座）三维结构，适配管径规格为51毫米，对应安装间距207毫米，建模过程严格遵循摩托车转向系统的装配公差要求，在SolidWorks平台完成全参数化建模，所有安装孔位、夹持开口、限位结构均按照实车测绘尺寸进行1:1还原，确保模型可直接对接生产加工环节的尺寸校验需求。模型整体采用高强度铝合金适配的结构设计思路，主体为一体化铣削成型的异形曲面结构，在保证结构刚性的前提下做了充分的轻量化镂空处理：沿主体受力路径分布多个不同规格的异形减重空腔，空腔边缘全部做了等壁厚的圆角过渡处理，既避免应力集中问题，也能最大程度削减零件非受力区域的冗余材料，相比同规格实心结构重量降低40%以上。建模过程中对夹持部位做了重点结构优化：下端51毫米管径的夹持环采用开口式锁紧结构，开口处预留了标准螺栓锁紧的装配间隙，环体内壁做了贴合前叉外管的圆弧面处理，保证夹持受力均匀；上端方向把安装区域预留了对应规格的安装沉孔，孔位周边做了加厚凸台处理，抵消安装锁紧时的局部应力。材质渲染阶段采用哑光磨砂金属材质模拟6061铝合金阳极氧化后的表面质感，对镂空结构的内壁、边缘倒角处做了光影细化处理，清晰呈现各部位的壁厚变化与结构衔接关系，所有曲面均做了G2连续顺滑处理，无建模破面、重叠面等问题，可直接导入有限元分析软件做结构强度仿真，也可用于改装配件的数控加工编程参考，整体结构完全适配对应车型的原厂安装点位，无需额外修改即可完成装配匹配。
