可移动小型门式起重吊装设备设计

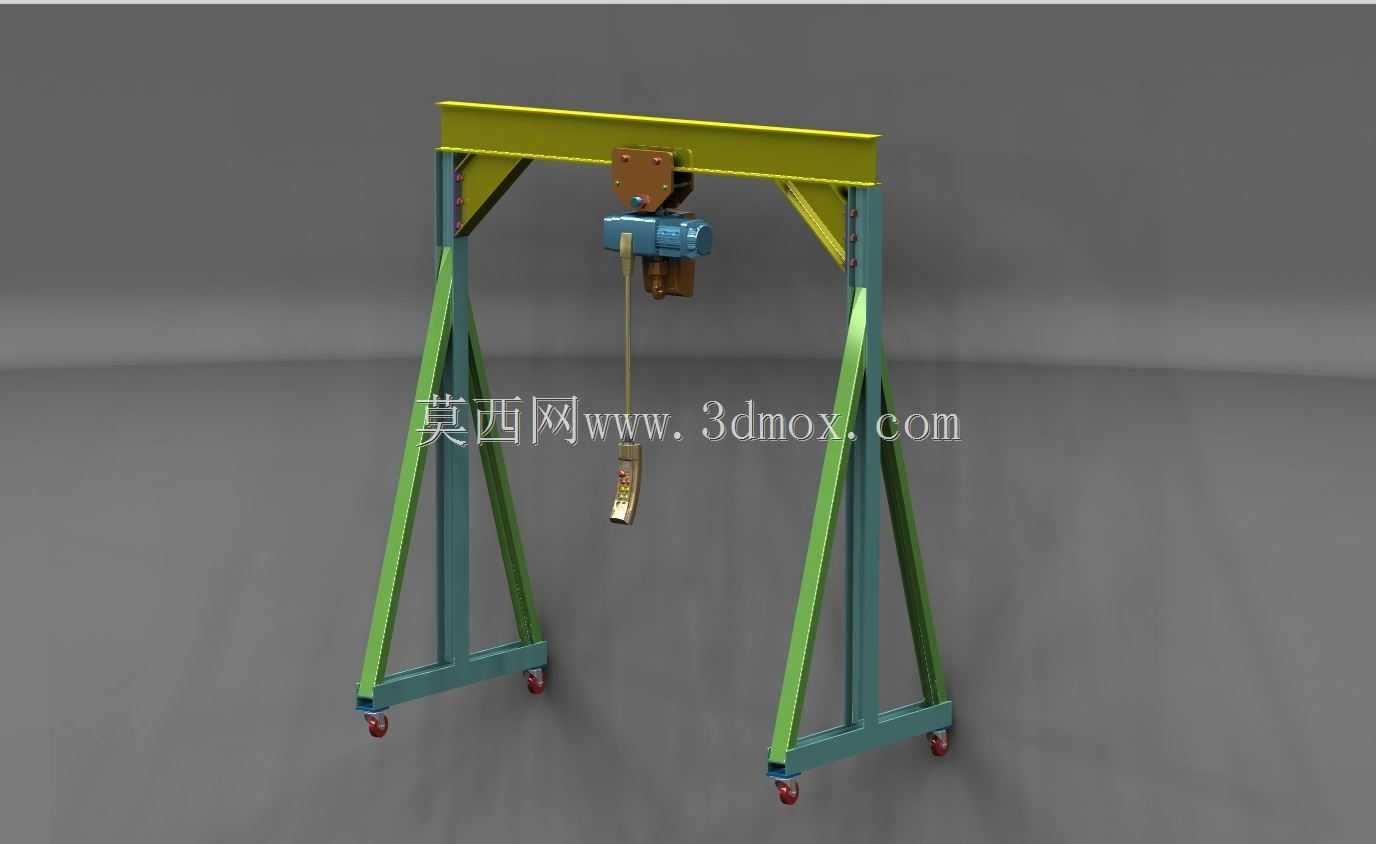

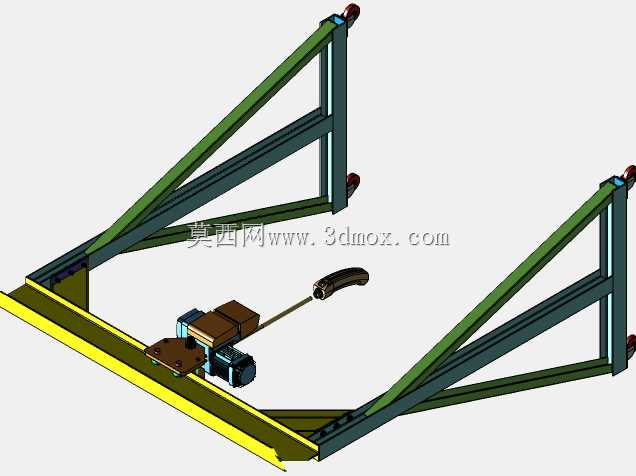

这款可移动小型门式起重设备，主要面向小型机加工车间、设备维修工位、仓储物料周转区、实验室重型仪器移位等场景设计，解决固定行吊覆盖范围不足、大型起重设备无法进入狭窄作业区域的痛点，适配1吨以内的轻型重物吊装、移位、设备安装对位作业，尤其适合零散点位的频繁短距离吊运需求，无需预埋轨道、无需固定安装基础，可灵活在平整硬化地面转移作业点位。设备整体采用龙门式框架结构，主体承载梁采用标准H型钢加工，兼顾抗弯强度与自重控制，两侧支腿采用三角桁架式斜撑结构，相比直支腿结构抗侧向倾覆能力提升40%以上，支腿底部配置带刹车的重型万向脚轮，既可以在作业时锁止脚轮保证整机稳定性，也可以在吊运完成后快速推移至存放区域，不占用生产通道空间。横梁上配套安装电动环链葫芦作为起升执行机构，葫芦沿横梁下翼缘可横向滑移，覆盖整个横梁跨度范围内的吊装点位，配套的手持操作按钮盒采用悬挂式设计，操作人员可在距离吊重3米外的安全区域完成起升、下降、横移操作，避免吊物晃动碰伤作业人员。设计过程中重点校核了支腿压载稳定性、横梁跨中挠度、脚轮承载能力三个核心指标，横梁跨度设置为3米，支腿总高度为2.8米，起升有效行程为2.2米，作业时整机横向占地宽度为1.6米，可顺利通过常规2米宽的车间通道，安装时无需现场焊接，所有连接部位采用高强度螺栓紧固，拆解后可通过普通货运车辆转运，适合多作业点轮换使用。框架表面采用喷塑防锈处理，不同功能部件采用区分色涂装，承载梁采用警示黄涂装，支腿采用工业绿涂装，葫芦部件采用原厂蓝灰配色，作业时辨识度高，可提醒周边人员避让吊装区域。设备的起升机构设置了上下限位保护，当吊钩上升至极限位置或下降至最低绳位时会自动切断起升电源，避免冲顶或钢丝绳过卷引发安全事故，支腿底部的脚轮采用聚氨酯包胶材质，滚动阻力小且不会划伤环氧地坪漆面，适配车间常见的硬化水泥地面、环氧地坪、钢板地面等多种作业地面条件。
