冲压产线配套工件转移皮带输送装置

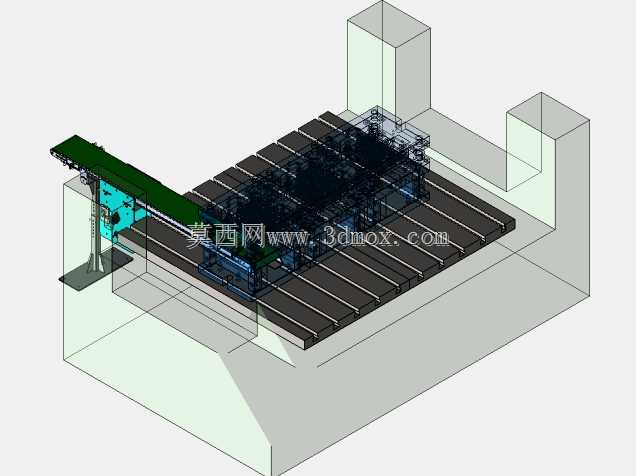

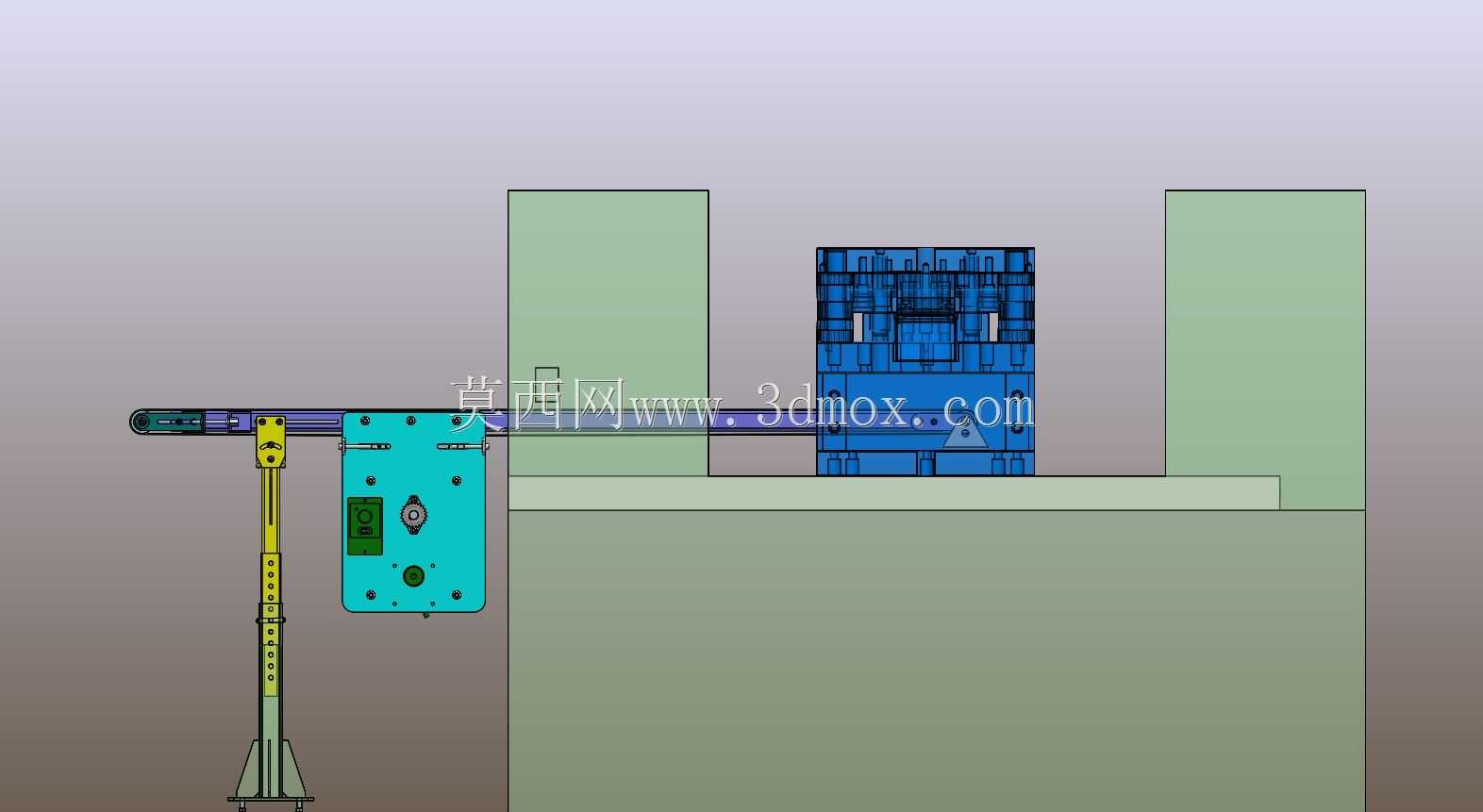

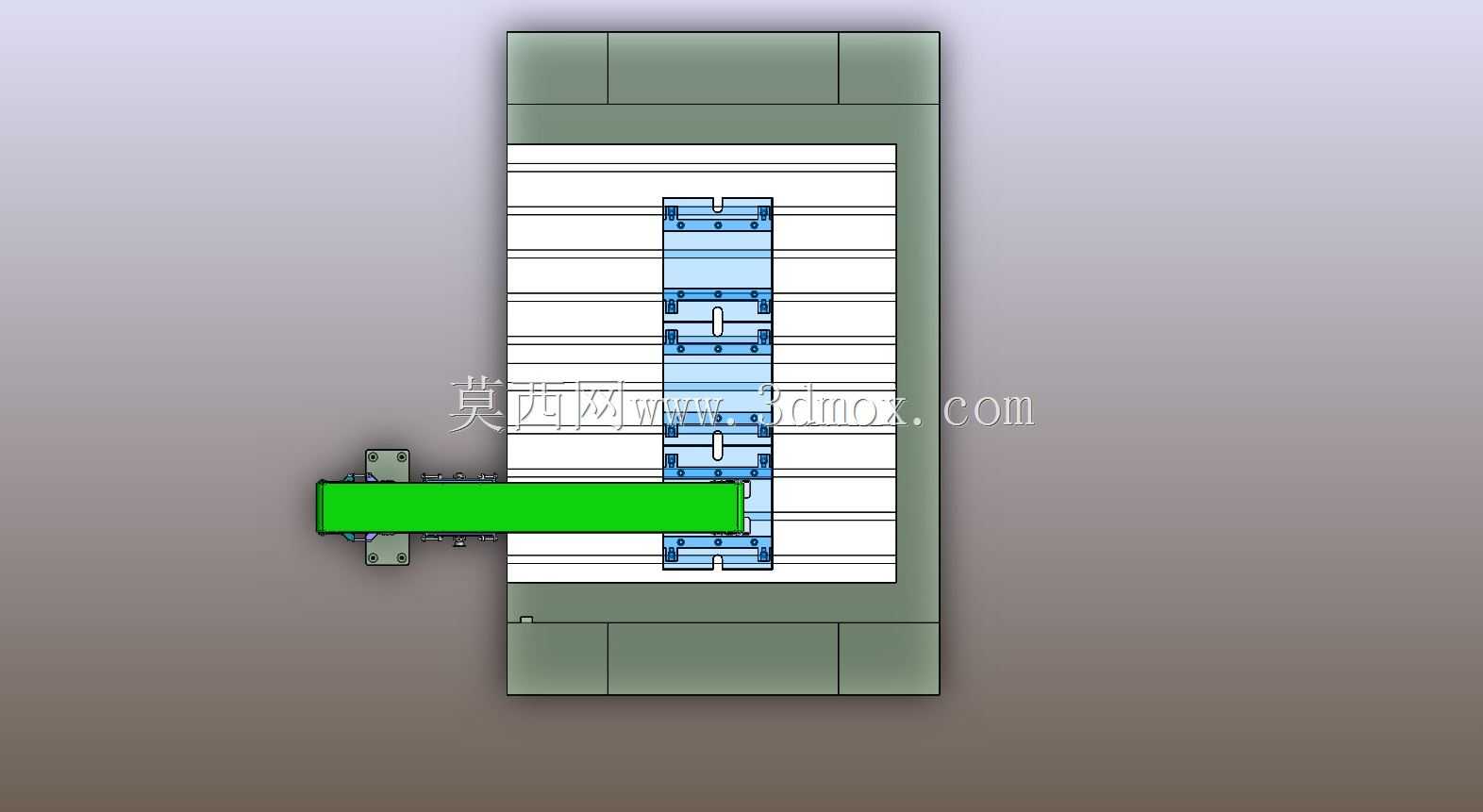

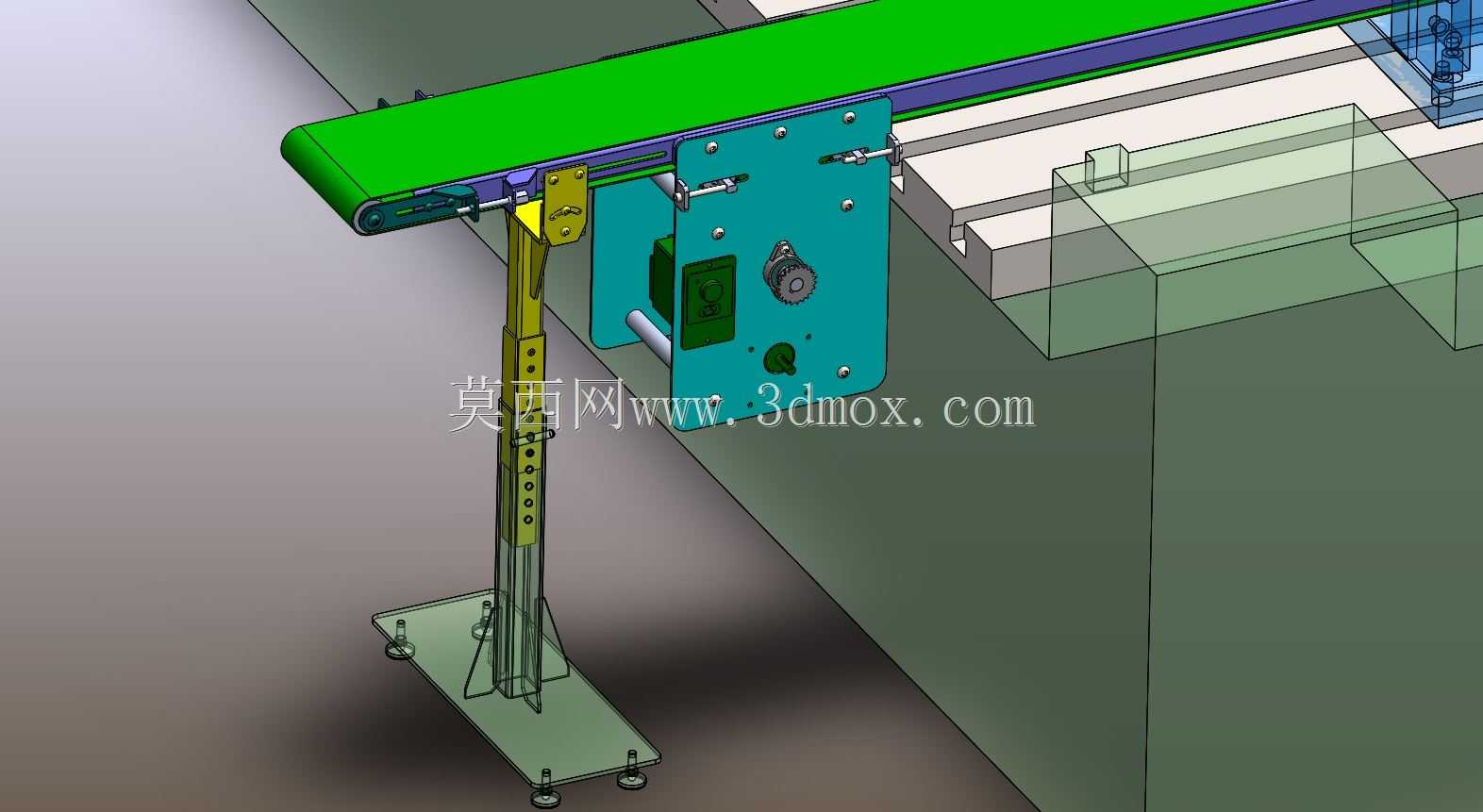

该输送装置主要面向冲压加工车间的产线衔接场景，部署在冲压工位的出料侧，核心作用是将冲压设备完成加工的成型工件从冲压作业区域平稳输送至操作员取料位，替代传统人工在冲压设备旁直接取件的作业模式，既能够规避冲压设备作业过程中的安全风险，也能理顺冲压工序的物料流转路径，减少工件在工位间转运的等待时间，提升整条冲压产线的连续作业效率。装置采用平皮带作为核心承载输送构件，皮带运行面保持水平状态，可适配各类平板类、浅拉伸类冲压件的输送需求，不会对工件表面造成刮擦损伤，适配常规五金冲压、家电外壳冲压、小型汽配冲压等多类冲压场景的工件转运要求。在功能设计上，装置的驱动单元集成在侧边安装立板内部，采用紧凑化布局减少设备整体的横向占用空间，立板上预留了多组调节位，可实现皮带张紧度的快速调整，也能适配不同厚度规格输送皮带的更换需求；支撑结构采用可升降的立式支架搭配方形落地安装底座，支架杆身设置有等距调节孔位，可根据对接冲压设备的出料口高度、操作员取料的舒适高度灵活调整整体输送面的高度，落地底座上预留了固定安装孔，可通过膨胀螺栓直接固定在车间地面，也可搭配脚轮实现短距离的工位移动调整，适配产线布局调整的需求。设计过程中充分考虑了冲压车间的安装边界限制，整体横向长度适配常规中小型冲压设备的出料口宽度，纵向占用深度控制在较小范围内，不会过度占用车间通道空间，侧边的透明防护结构可覆盖输送线与冲压设备的衔接区域，避免输送过程中工件滑落，同时也能阻挡冲压作业产生的少量碎屑飞溅到输送机构内部，降低设备日常维护的频次。输送面的运行速度可根据冲压设备的节拍进行匹配调整，既能够适配高速连续冲压的快节拍输送需求，也能满足单次冲压的低速稳输送要求，支架与输送主体的连接部位设置了角度微调结构，可根据实际安装场景小范围调整输送面的倾斜角度，应对不同出料高度差的对接需求，整体结构没有冗余的复杂构件，日常的清洁、易损件更换都可快速完成，能够长期适配冲压车间多粉尘、多震动的作业环境，稳定完成冲压工件的出料转运作业，打通冲压工序与后续质检、码垛工序的物料流转衔接。
