绞牙避震系统三维结构设计

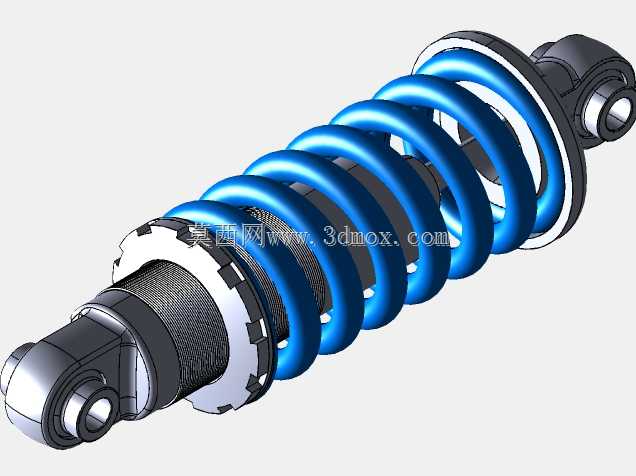

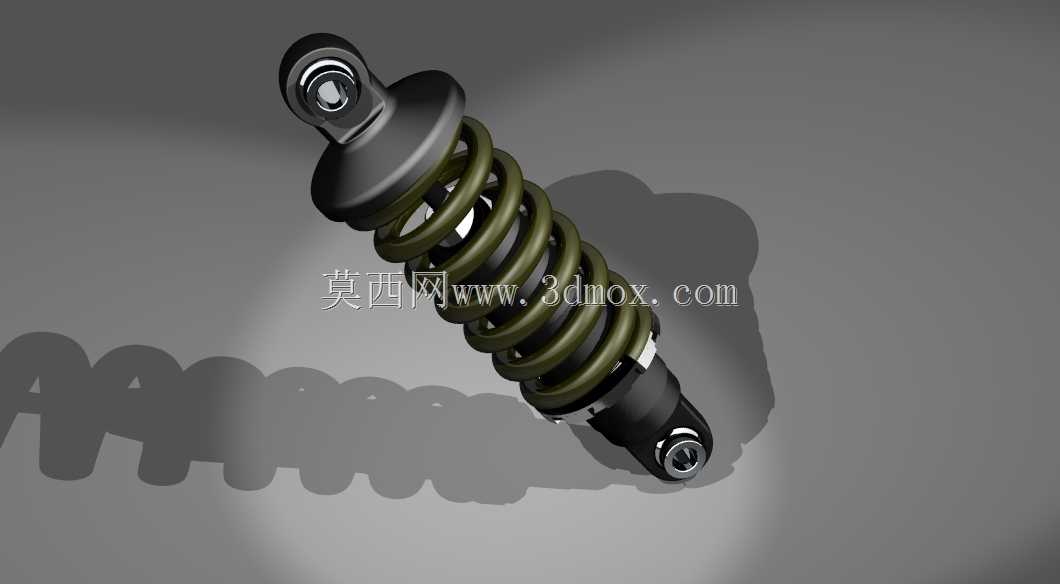

绞牙避震系统广泛应用于乘用车辆、改装车辆、轻型非道路移动机械的悬架系统中，核心作用是在行驶过程中过滤路面传递的颠簸冲击，同时为车身提供稳定的支撑力，抑制过弯侧倾、加速抬头与制动点头现象，兼顾行驶平顺性与操控稳定性。这套避震结构采用上下吊耳式安装接口，上端吊耳适配车身悬架塔顶安装位，下端吊耳连接下摆臂或转向节结构，安装时可通过吊耳内的衬套补偿小角度安装偏差，降低装配应力对部件寿命的影响。

从功能特性来看，该避震整合了螺旋弹簧与阻尼筒的核心结构，弹簧部分采用等节距圆柱螺旋弹簧设计，弹簧刚度经过匹配调校，可在常规颠簸路段提供柔和的压缩反馈，在大幅冲击下提供足够的支撑力避免避震触底；阻尼筒采用筒式结构，内部设置阻尼阀系，可在弹簧压缩与回弹过程中提供可控的阻尼力，避免弹簧反复弹跳带来的车身晃动。绞牙调节结构设置在弹簧下端的螺纹座位置，可通过旋转调节座改变弹簧预压量，进而调整车身高度，适配不同的使用场景需求，日常通勤可调整至较高车身高度保证通过性，赛道或激烈驾驶场景可降低车身高度降低重心提升操控表现。

设计过程中重点考量了空间安装边界与部件干涉问题，整体结构沿避震轴向对称布局，弹簧外径、阻尼筒直径、上下吊耳的安装孔距均经过空间校核，确保在悬架跳动全行程内，避震结构不会与周边的轮拱、摆臂、刹车管路等部件发生干涉。顶盖与螺纹调节座的结构设计优先满足空间装配验证需求，可直观呈现各部件的装配关系与运动轨迹，用于前期悬架布局的空间校验，确认安装点位、运动行程、周边间隙是否符合设计要求，避免后续实车装配出现空间冲突。需要注意的是，该结构用于空间布局验证参考，不可直接作为高精度量产部件的加工依据，实际量产时需要根据载荷工况、材料特性、疲劳寿命要求对各部件的壁厚、弹簧丝径、阻尼阀参数做进一步的细化调校与强度校核，确保部件在全生命周期内的可靠性。
