多规格工业用铝合金压铸件结构设计

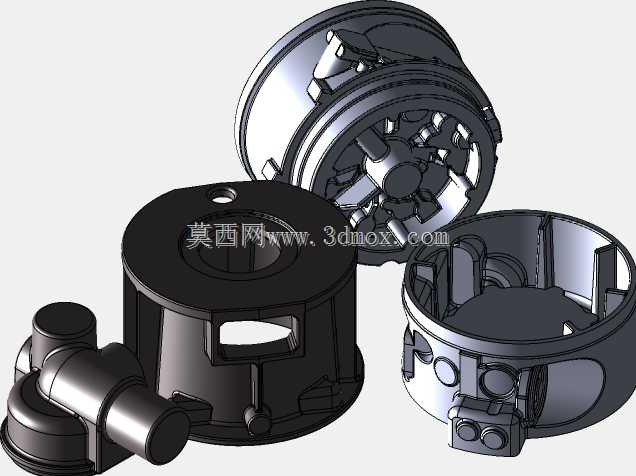

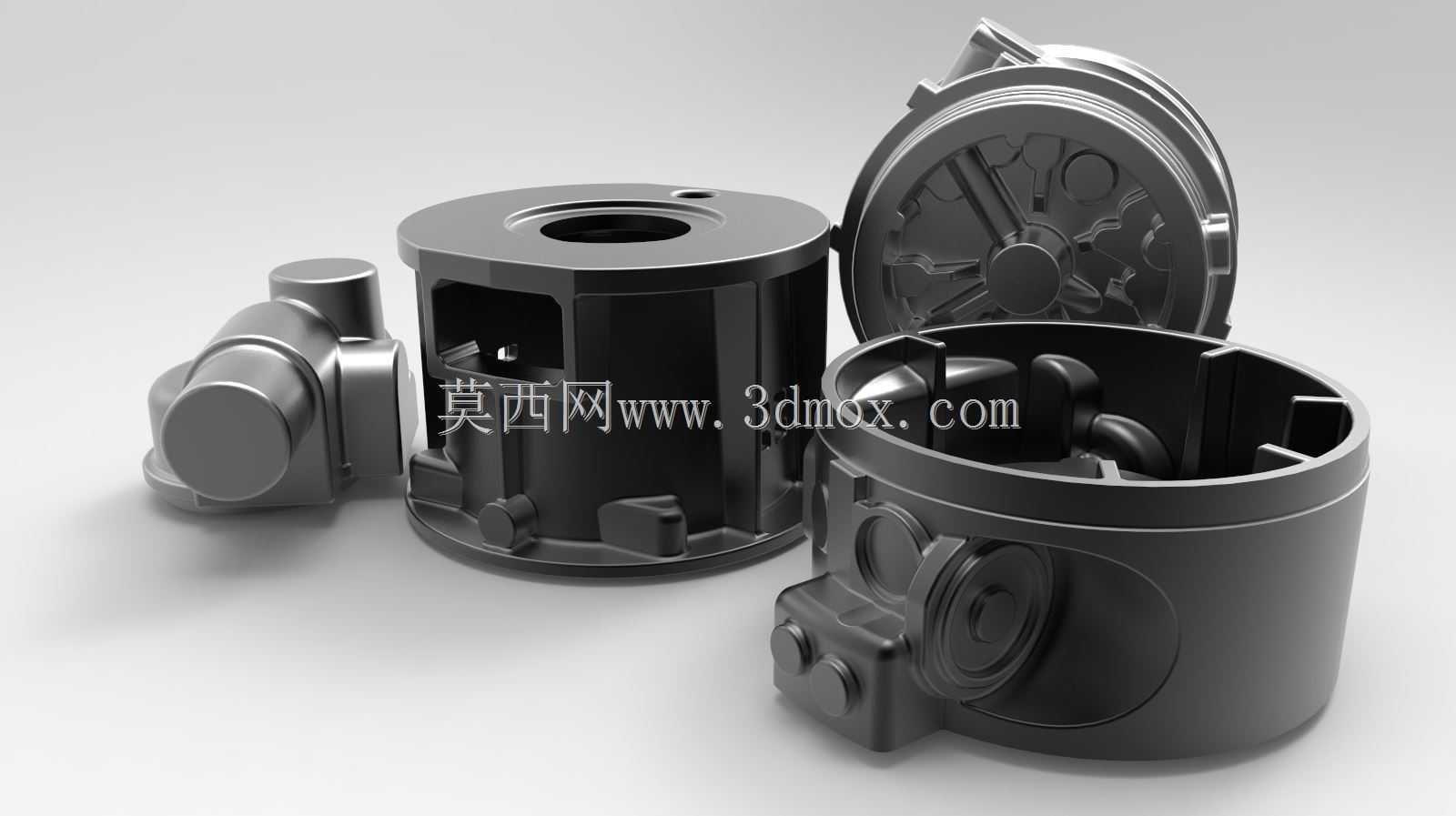

本次呈现的铝合金压铸件，主要面向工业流体控制、小型动力传输、精密传感设备的壳体承载场景，是工业装备中承担防护、安装定位、介质导流功能的核心基础零件。这类铸件广泛应用在气动控制单元、小型液压阀组、户外工业传感模块、车用辅助泵体等场景中，不同结构的铸件分别适配不同的安装工况：带侧出接口的回转类铸件，多用于需要侧向走管的管路集成部位，能够在紧凑安装空间内完成介质转向与接口对接；带顶部开孔的筒状铸件，多用于需要内置阀芯、叶轮等核心功能件的动力单元，顶部预留的安装位可直接适配端盖与密封件，减少后续二次加工的工序量；分体式带翻盖结构的铸件，多用于需要定期检修内置元件的传感或控制模块，翻盖与本体的配合止口经过结构优化，能够在合盖后形成稳定的密封贴合面，配合密封圈即可实现IP65以上的防护等级，适配户外多尘、潮湿的工业作业环境。从设计思路来看，这类铝铸件全部采用高压压铸工艺成型，设计阶段充分考虑了压铸工艺的成型特性：所有转角位置均设置了适配的工艺圆角，避免压铸过程中出现应力集中导致的冷隔、裂纹缺陷；壁厚设计保持均匀过渡，最薄壁厚控制在2.5mm，最厚位置不超过6mm，避免壁厚差过大导致铸件成型后出现缩孔、变形问题；所有安装凸台均设置了加强筋连接，既提升了安装位的结构强度，又避免了凸台位置过厚产生的内部气孔缺陷。从安装边界来看，不同规格的铸件均预留了标准化的安装孔位，孔位位置公差控制在±0.1mm范围内，能够直接适配行业通用的安装支架与对接接口，不需要额外进行孔位修配；铸件的配合面预留了0.2mm的精加工余量，后续仅需要对密封面、安装止口进行少量精铣加工即可达到装配精度要求，大幅降低了后续加工的成本与周期。铸件的内部流道经过流线型优化，介质流经时的阻力比传统直角流道降低30%以上，能够有效减少介质传输过程中的压力损失，提升配套设备的运行效率；外部的散热筋结构根据内置元件的发热位置针对性布置，能够在设备运行过程中快速将内部热量传导到外部空气中，避免内置元件因过热出现性能衰减。这类铝铸件的结构设计充分平衡了工艺可行性、结构强度、装配便捷性与使用性能，能够满足多类工业装备的配套使用需求，替换传统的铸铁壳体时可实现40%以上的减重效果，同时具备更好的导热性能与耐腐蚀性能，适配更多复杂工况下的长期使用需求。
