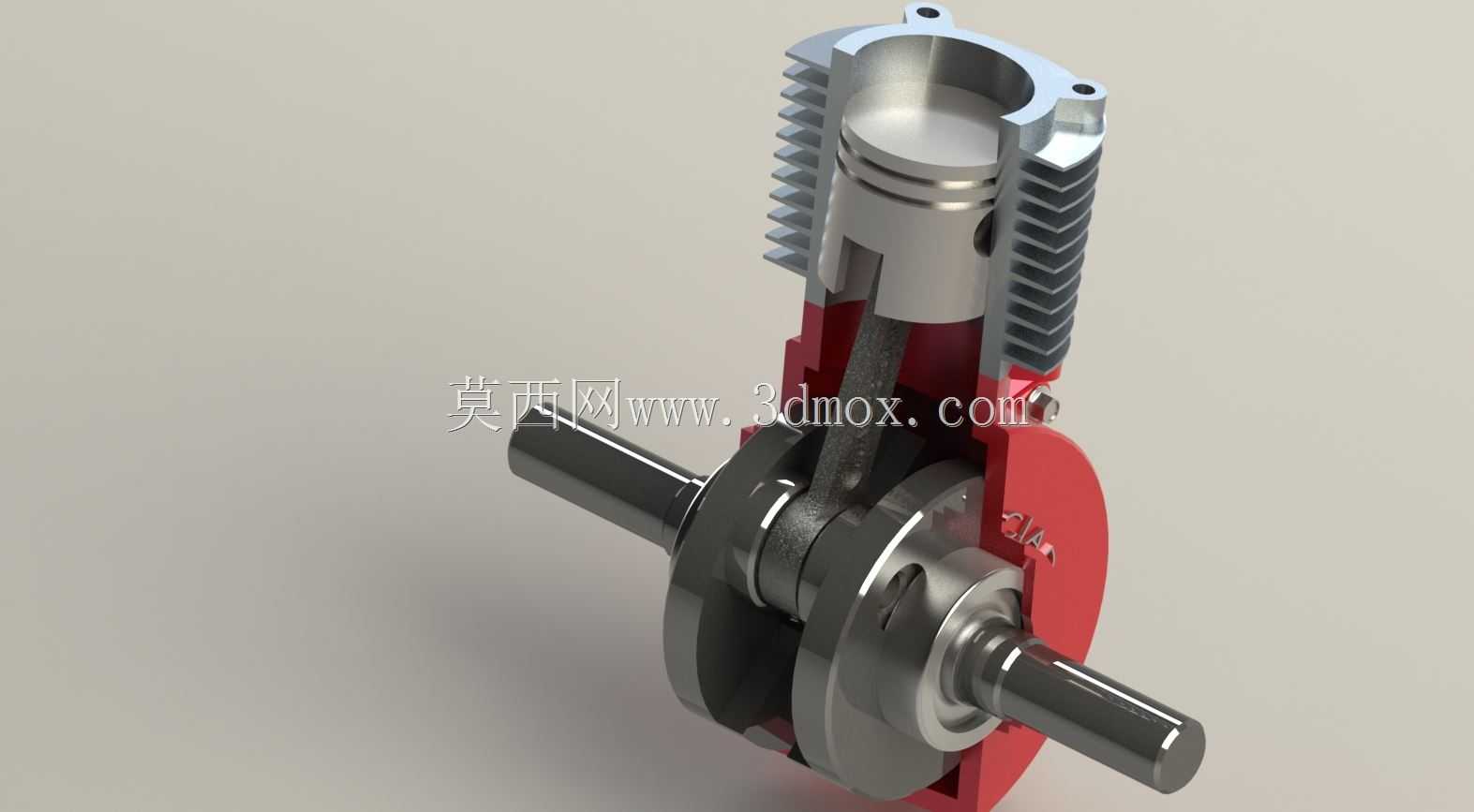

单缸摩托车发动机剖视结构展示

这款单缸摩托车动力核心结构，主要适配小排量通勤摩托车、越野摩托以及轻型特种摩托的动力输出场景，是整台车辆的动力来源，负责将燃油燃烧产生的热能转化为旋转机械能，通过传动系统驱动车轮行进，同时也可作为小型通用动力单元，适配小型发电机组、农用便携作业机具等需要紧凑动力源的设备场景。从实际用途来看，该结构完整还原了小排量四冲程内燃机的核心工作逻辑，能够清晰展示进气、压缩、做功、排气四个冲程的运动配合关系，既可以作为机械原理教学的具象演示载体，也能为摩托车维修、动力改装领域提供直观的结构参考，帮助从业者快速理解各部件的配合逻辑与装配关系。在功能特性上，该结构采用剖视展示设计，将气缸体、活塞组件、曲柄连杆机构、曲轴输出端的配合关系完整呈现：气缸外壁设计有密集的散热鳍片，能够在车辆行进过程中通过气流带走燃烧产生的热量，避免缸体温度过高引发性能衰减；活塞通过活塞销与连杆小头连接，连杆大头与曲轴的曲柄销配合，将活塞的上下往复直线运动精准转化为曲轴的旋转运动，曲轴两端延伸出的输出轴可直接对接离合器与传动组件，实现动力的向外传递；侧盖部分采用半剖展示，能够清晰看到曲轴配重块的结构设计，配重块可平衡活塞往复运动产生的惯性力，降低动力运转过程中的振动，提升运行平顺性。在设计思路上，该结构优先考虑紧凑性与轻量化，整体布局围绕单缸立式排布展开，尽可能压缩动力单元的横向与纵向占用空间，适配摩托车车架的狭小安装空间，同时各部件的连接位置预留了标准的装配间隙，既保证运动部件不会出现卡滞，也能避免间隙过大导致的动力损耗与异响；散热鳍片的排布方向与车辆行进方向平行，最大化利用行驶气流提升散热效率，无需额外加装水冷组件即可满足小排量动力的散热需求，有效降低整体结构重量与制造成本。从安装边界来看，该动力单元的安装点位集中在曲轴箱侧部与气缸上部，可通过螺栓直接固定在摩托车车架的预设安装位上，曲轴输出端的轴径、伸出长度均匹配通用小排量摩托的离合器安装尺寸，气缸顶部的燃烧室位置预留了气门、火花塞的安装空间，整体外轮廓无突出的尖锐结构，能够适配多数跨骑、弯梁车型的车架包覆空间，安装后不会与周边的油箱、覆盖件、走线管路产生干涉，同时各运动部件的活动范围均在壳体包覆范围内，可避免运转过程中卷入异物，提升使用安全性。
