多叶片旋流整流机构结构设计方案

项目分类:通用机械零部件 发布时间:2022-05-03 ID:614268
  • 多叶片旋流整流机构结构设计方案
  • 多叶片旋流整流机构结构设计方案
  • 多叶片旋流整流机构结构设计方案
  • 多叶片旋流整流机构结构设计方案
  • 多叶片旋流整流机构结构设计方案
  • 多叶片旋流整流机构结构设计方案
  • 多叶片旋流整流机构结构设计方案
  • 多叶片旋流整流机构结构设计方案
  • 多叶片旋流整流机构结构设计方案
  • 多叶片旋流整流机构结构设计方案
  • 多叶片旋流整流机构结构设计方案
  • 多叶片旋流整流机构结构设计方案

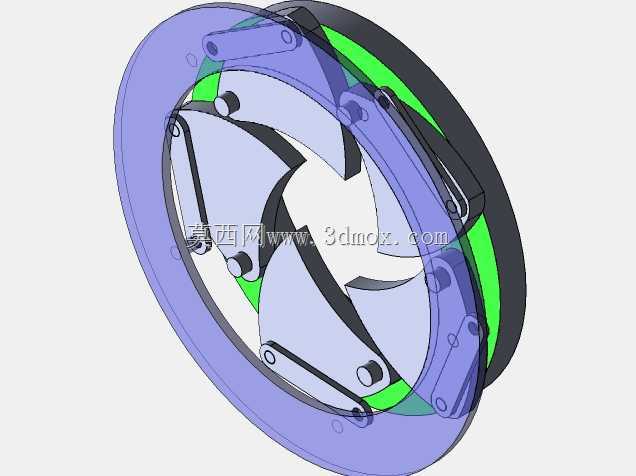

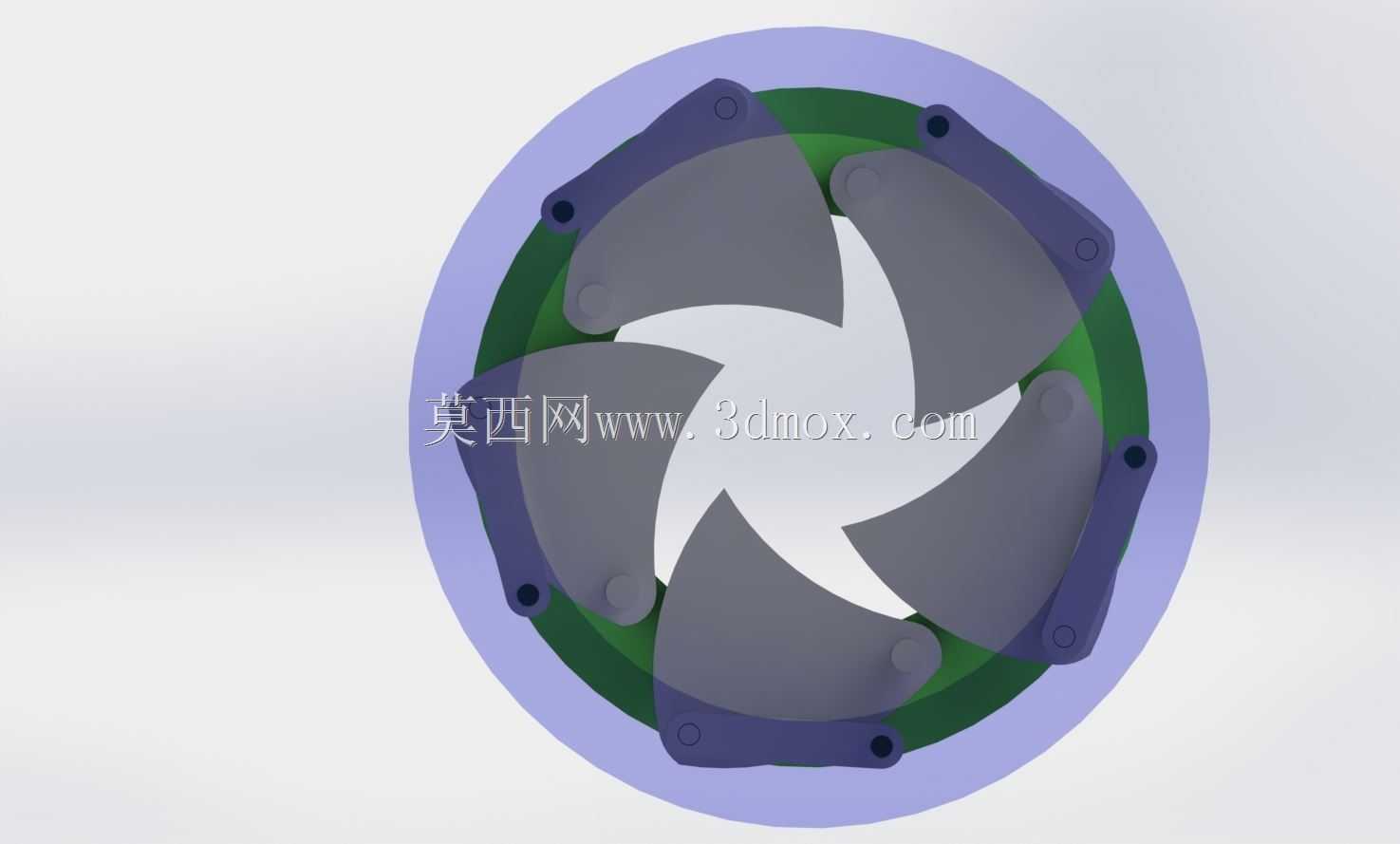

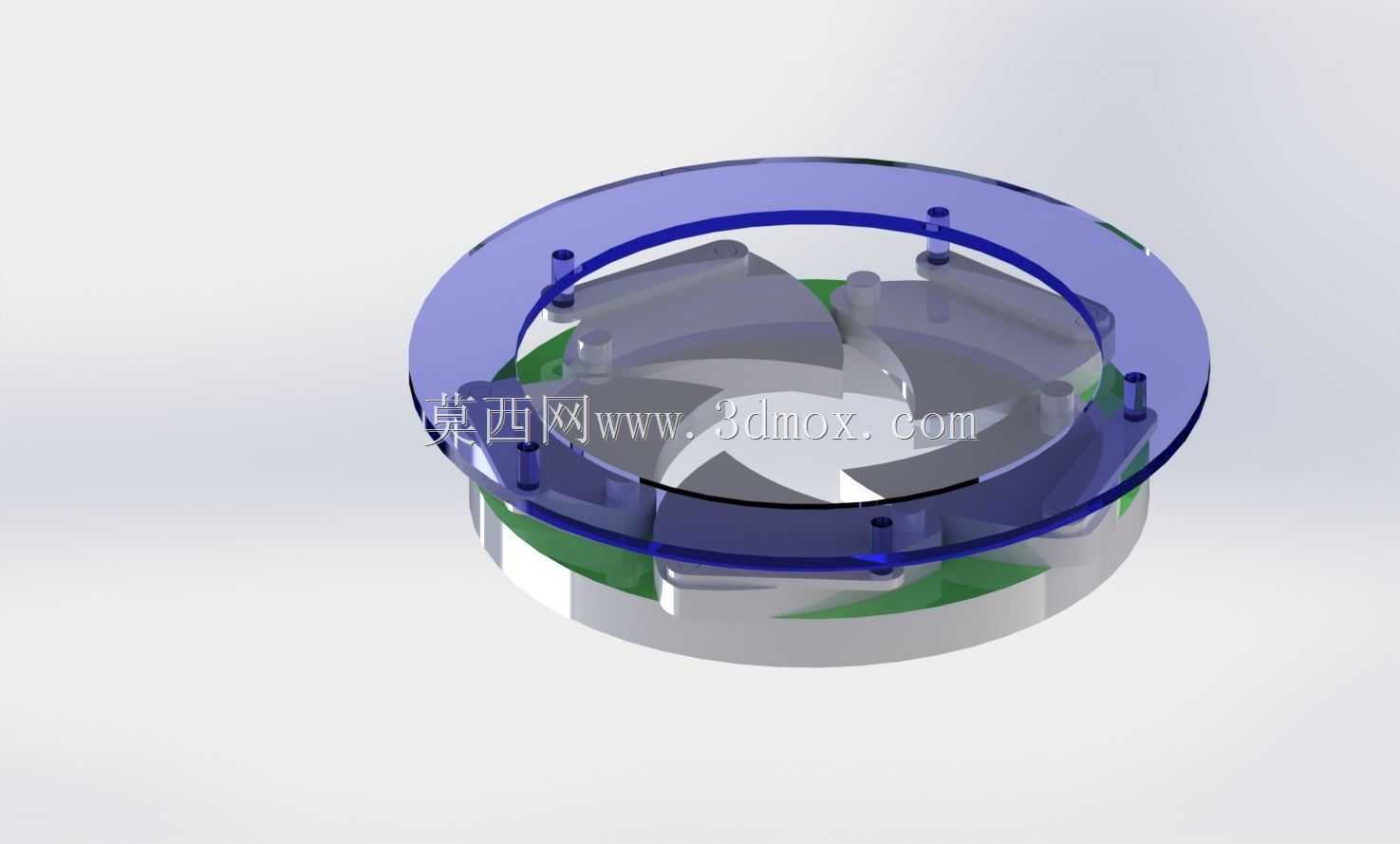

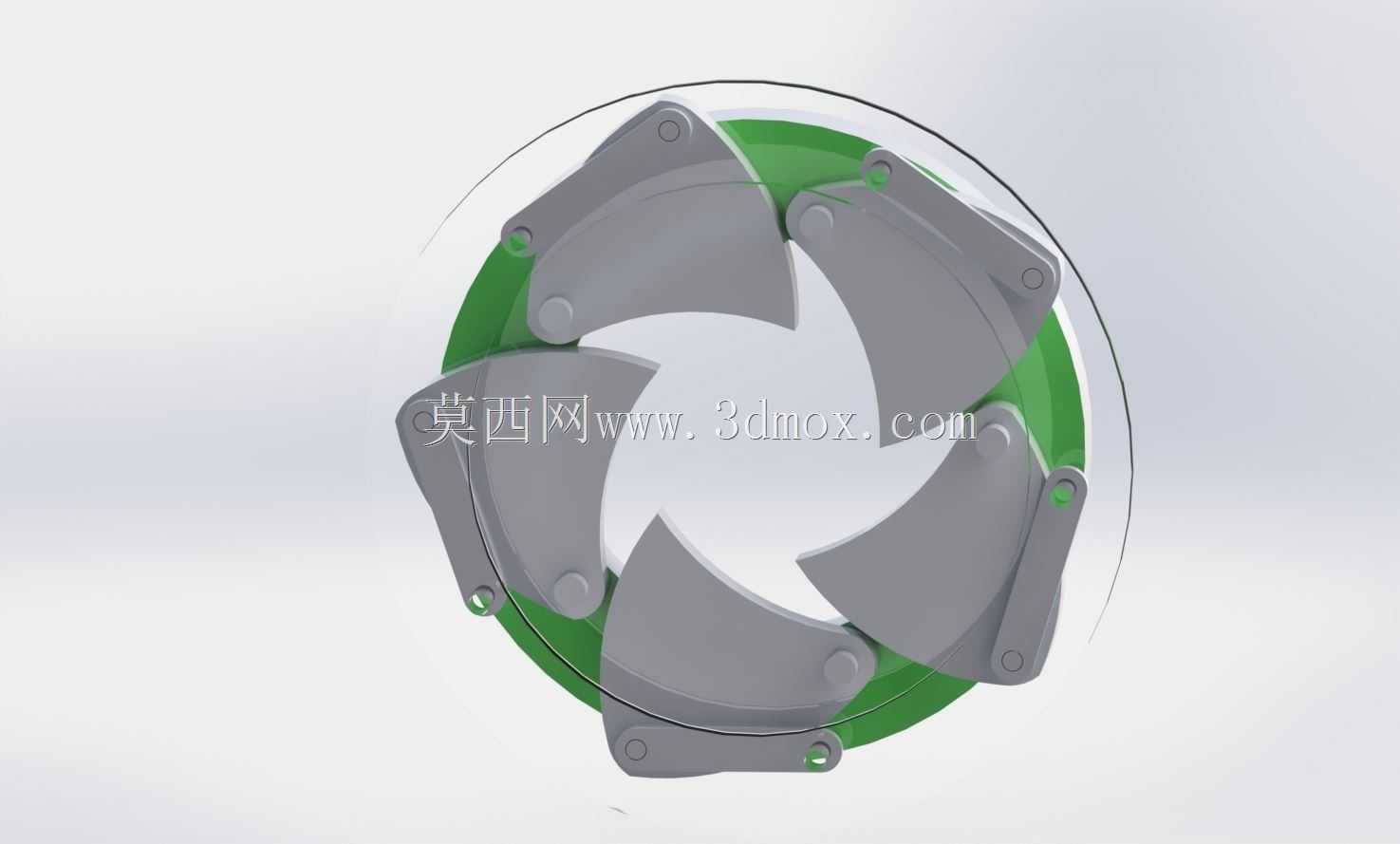

  该结构以中心轮毂为承载基础,五片曲面叶片沿圆周均布,外侧由环形轮缘约束,整体形成近似封闭的回转组件。叶片型面并非简单平板,而是带有连续扭转角,气流或液流进入后会被逐级导向,在降低紊流强度的同时保持较稳定的通流截面。轮毂与轮缘之间的过渡区域保留了均匀壁厚,既避免局部应力集中,也为后续数控加工或快速成型提供了较好的拔模方向。安装边界主要集中在外圈法兰面,周向预留的连接孔可与相邻壳体或管路端面对接,孔位按节圆分布,装配时不需要额外调整叶片角度,整体同轴度由外圈定位面保证。若用于风机入口,该组件可安装在进风集流器与叶轮之间,利用叶片对来流进行预旋,改善入口流场畸变;若用于管道整流,则可嵌入短节法兰之间,对弯头、变径后产生的偏流进行校正。

  在设备选型阶段,需要重点核对外圈直径与安装腔体内径的配合关系,过大会导致装配干涉,过小则会在边缘形成旁通间隙,削弱整流效果。轴向宽度同样受限于相邻部件间距,叶片前缘不宜过于贴近上游弯头出口,否则未充分发展的流体直接冲击型面,容易诱发振动和噪声。设计思路上,五叶片布局兼顾了通流面积与结构刚度,叶片数量过少会使周向导流不均匀,数量过多则增加阻力并缩小有效流道。每片叶片根部与轮毂采用圆角衔接,端部与轮缘连续封闭,这种形式比悬臂叶片具有更好的抗振性能,适合在持续流动工况下长期运行。外圈深色区域可理解为密封或包覆层,其作用是减少外缘泄漏并保护连接孔位;内层绿色环带则可作为耐磨衬套或定位止口,在拆装时保持组件与壳体的径向位置。从建模角度看,

  该零件适合先建立中心回转基体,再通过阵列方式生成均布叶片,单片曲面完成后按圆周方向复制,可保证各叶片几何一致性。连接孔处应适当增加凸台厚度,避免螺栓预紧力直接作用在薄壁轮缘上。实际应用中,这类旋流整流结构常见于通风系统、冷却风道、流体试验段以及部分泵阀入口段,其核心价值不在于提供动力,而在于整理上游流态、降低下游叶轮或测量元件受到的扰动。对于需要稳定流速分布的设备,前置整流件能够明显改善工作效率并减小脉动载荷。维护时可通过外圈螺栓整体拆装,叶片表面若出现积尘或介质附着,应沿型面方向清理,避免硬物敲击导致叶片角度变化。组件完成装配后需检查外圈端面跳动和叶片与壳体的周向间隙,确保旋转设备运行时不发生擦碰。
