履带式移动作业机械臂结构设计

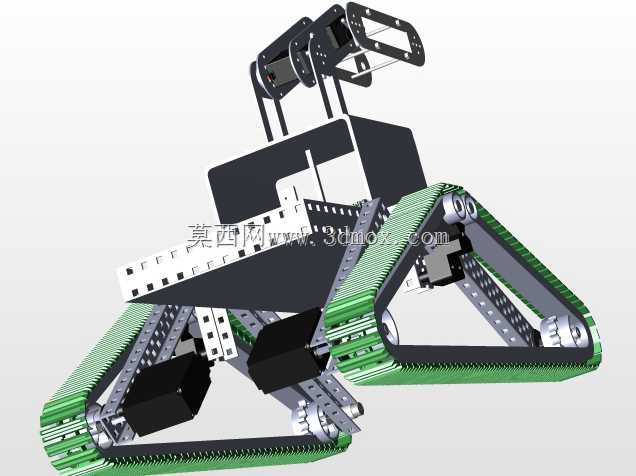

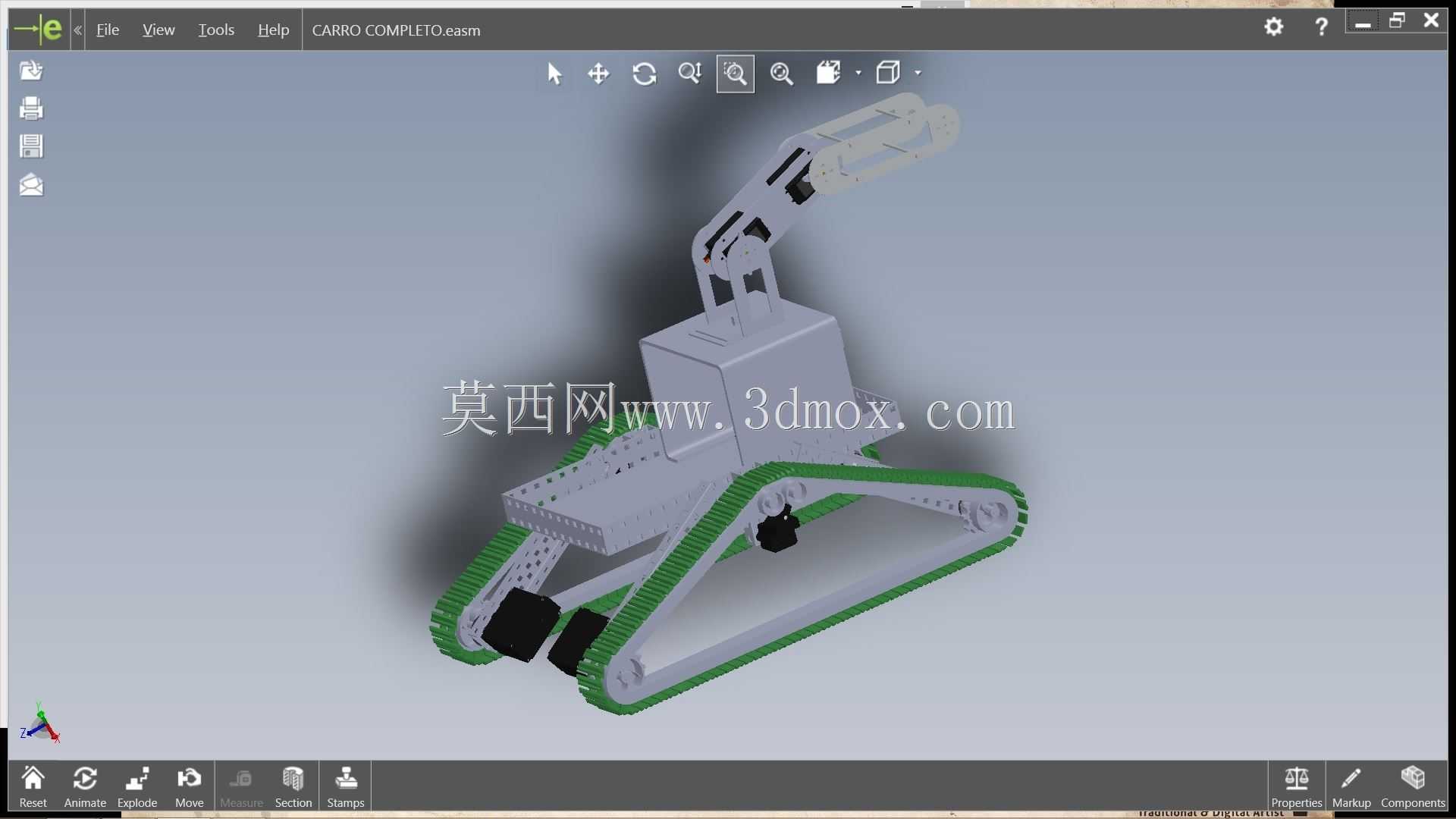

这款履带式移动作业机械臂的设计，最初瞄准的是狭小空间内的巡检、轻量作业场景，比如厂区管廊下方的设备点检、低矮仓储区的物料转运、灾后狭窄通道的探测作业，这类场景对设备的通行宽度、越障能力都有明确限制，常规轮式底盘很难通过有凸起、小台阶的非平整路面，而固定工位的机械臂又无法覆盖大范围移动的作业需求。从结构布局来看，整体采用下重上轻的配重思路，履带底盘作为承载基座，内部预留了动力模块、控制单元的安装空间，两侧履带的驱动轮、导向轮、承重轮的排布经过反复调整，保证接地比压控制在较低水平，在松软铺装、轻微起伏的路面上不会出现下陷打滑的问题，履带的张紧结构设计在底盘侧方，无需拆解外部护板即可完成张紧度调节，日常维护的操作空间预留充足。上方搭载的多关节机械臂，关节处采用铰接式连接，每个关节的转动范围都做了机械硬限位，避免运动过程中出现线缆拉扯、结构干涉的问题，臂体的截面采用箱型结构设计，在保证整体刚性的前提下尽可能降低自重，末端预留了标准的执行端安装接口，可以根据不同作业需求更换夹爪、探测探头、小型操作工具，适配不同的作业任务。设计过程中重点考量了整机的安装边界，整机宽度控制在狭窄通道通行的阈值内，机械臂完全收拢后整机高度满足低矮空间的通行要求，不会出现卡滞的问题，底盘的离地间隙经过测算，能够顺利通过常规的地面凸起、线缆桥架、小型台阶等障碍，作业时机械臂完全展开的状态下，整机的重心依然落在履带接地的支撑多边形范围内，不会出现侧翻的风险。履带的驱动采用双侧独立控制的思路，可以实现原地转向，在狭小空间内的转向灵活性远优于传统的轮式转向结构，不需要预留过大的转弯半径，适配空间局促的作业场景。机械臂的关节走线全部采用内部穿线的方式，避免外部走线在运动过程中被剐蹭、勾挂，提升设备在复杂环境下运行的可靠性，底盘上方的安装平面做了平整度处理，控制模块、供电模块的安装孔位采用标准化排布，后续升级硬件时不需要重新加工基座，降低改造成本。在运动性能匹配上，履带的行进速度、机械臂的关节转动速度都做了梯度匹配，移动过程中机械臂保持收拢状态时整机稳定性最优，到达作业点位后，机械臂可根据作业点位的高度、距离调整姿态，完成对应的操作动作，整套结构的受力路径经过反复校核，承重轮的载荷分布、臂体各截面的弯曲应力都控制在材料许用应力范围内，保证长期运行的结构可靠性。
