罗克韦尔MicroLogix1000可编程控制器

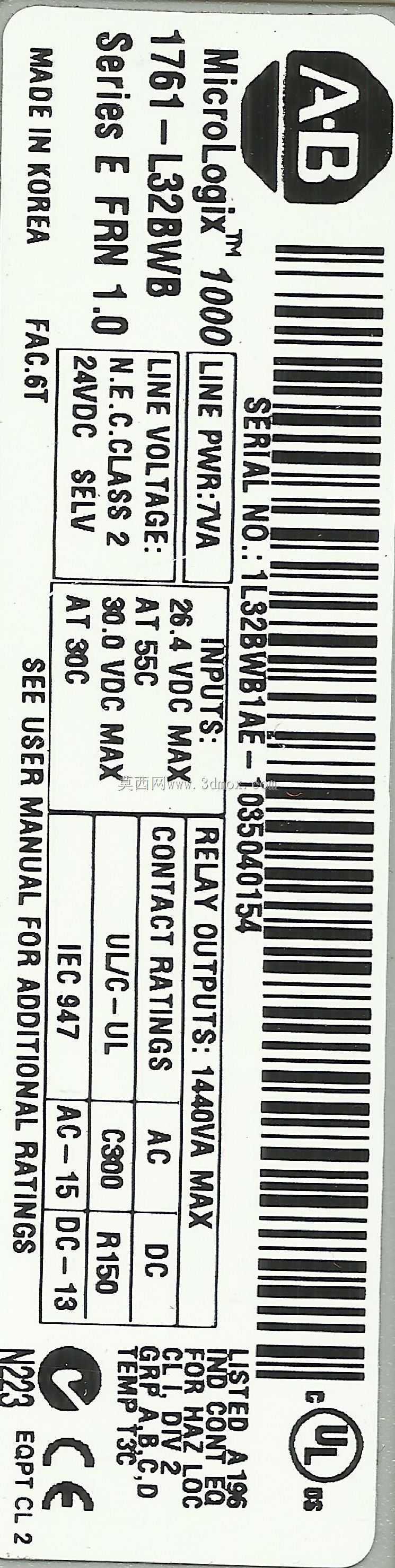

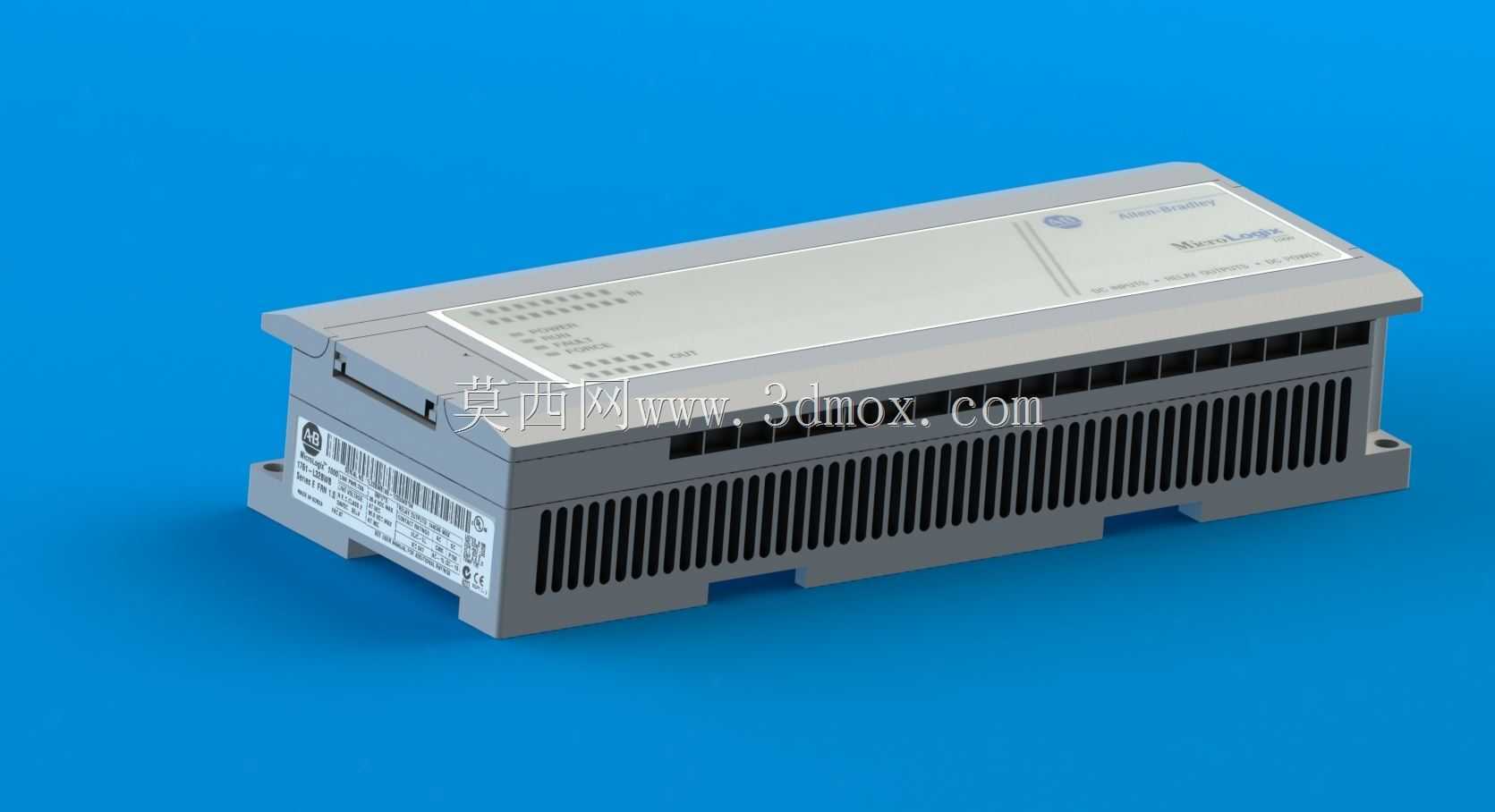

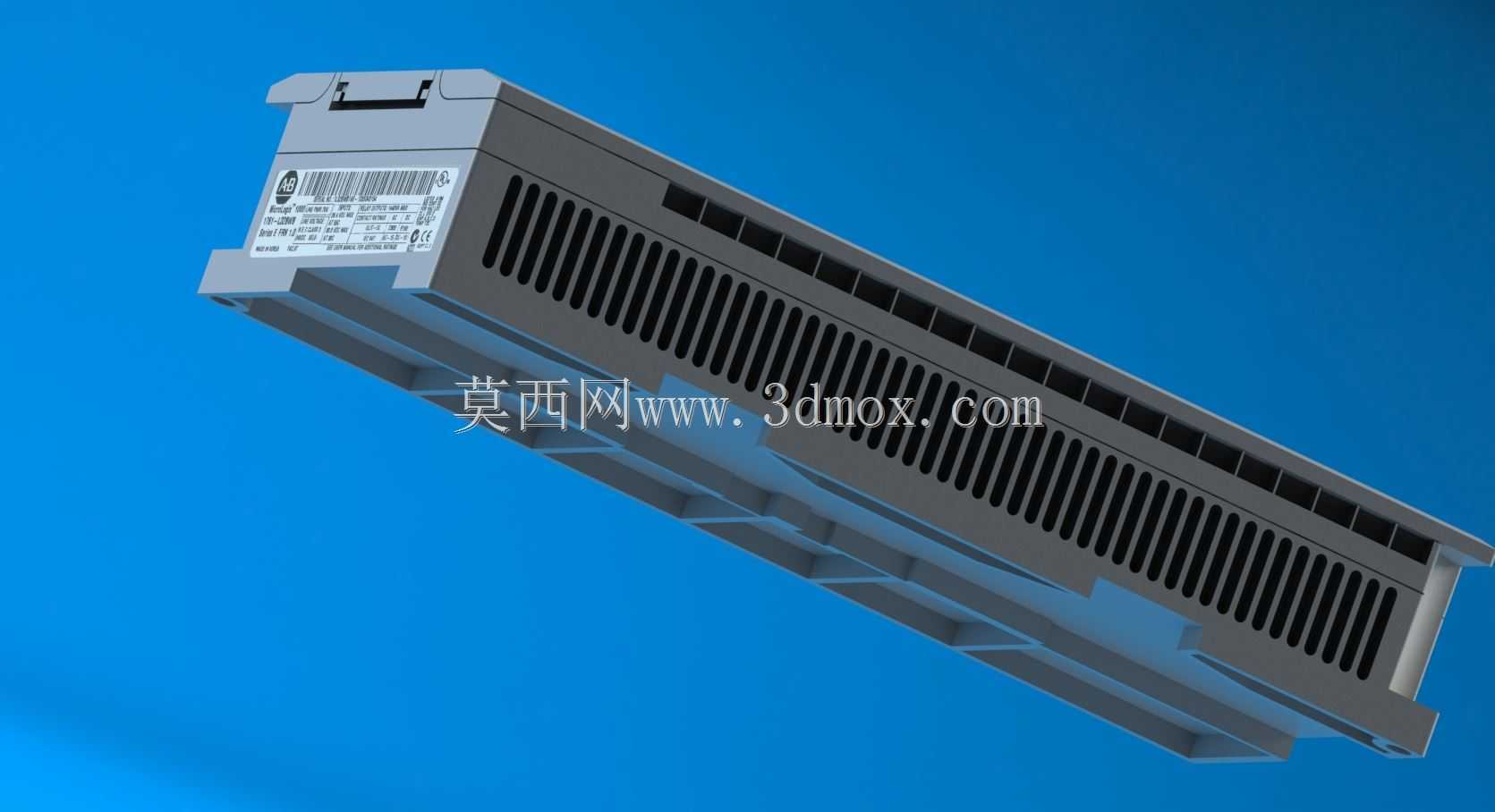

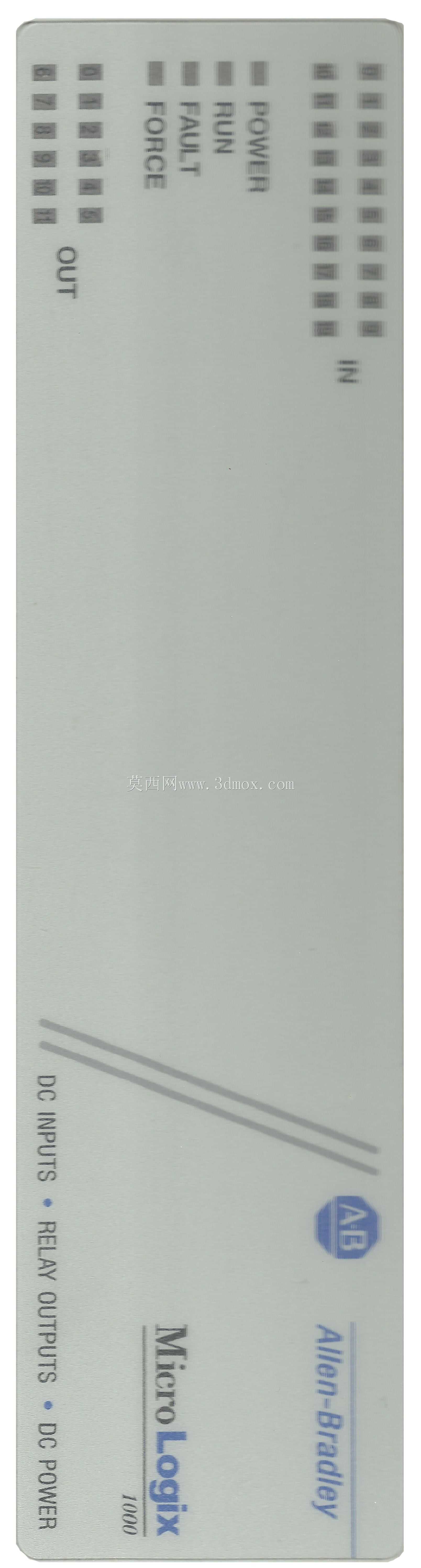

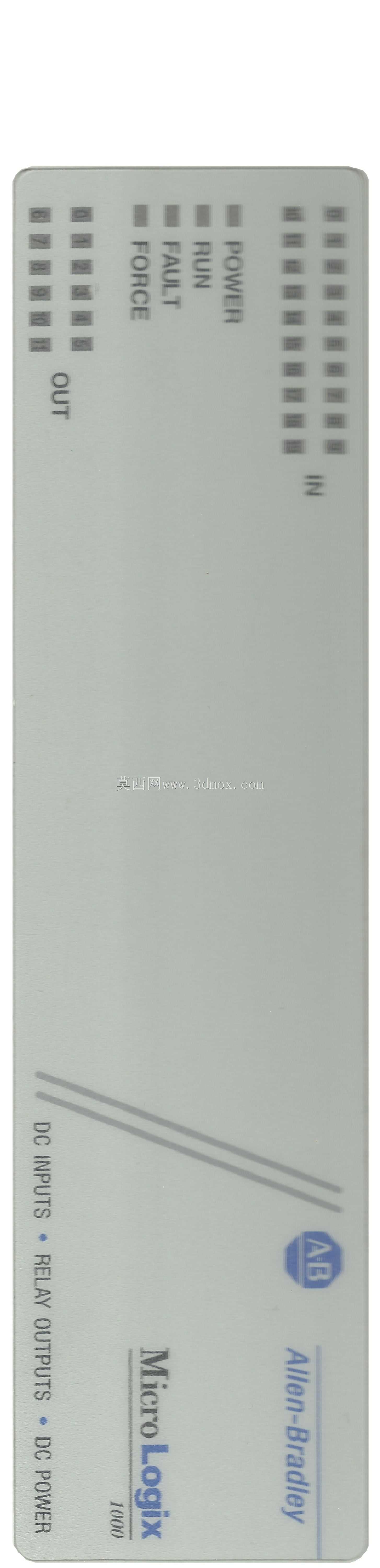

　　在离散制造、输送线、包装机组和小型专机改造中，MicroLogix1000这类紧凑型PLC常被布置在主控柜或机旁操作箱内，用于采集按钮、行程开关、光电传感器和继电器反馈信号，并按梯形逻辑驱动接触器、电磁阀、指示灯及变频器启停。它把电源、输入输出端子、处理单元和状态指示集中在一个长条壳体中，适合IO点数有限、成本敏感但要求稳定运行的工位。外壳采用浅灰与深灰分色设计，上盖预留标签区，便于维护人员识别点位名称和回路用途；侧面与底部形成散热格栅，连续带电运行时可依靠自然对流降低内部温升。前面板布置运行、故障、电源及输入输出状态灯，调试人员不必连接编程软件即可快速判断扫描状态和现场信号通断。端子区域集中在壳体两端或单侧，

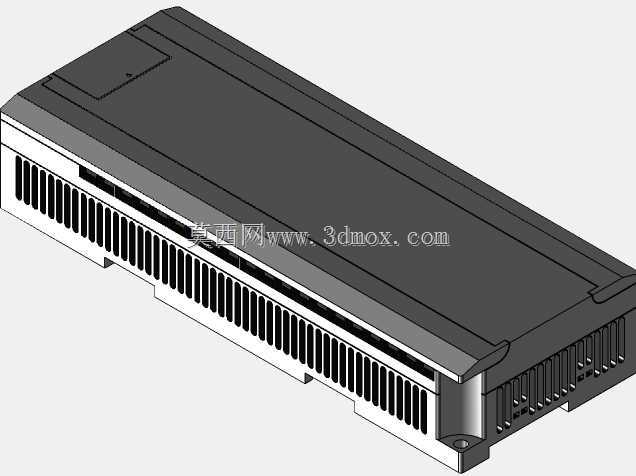

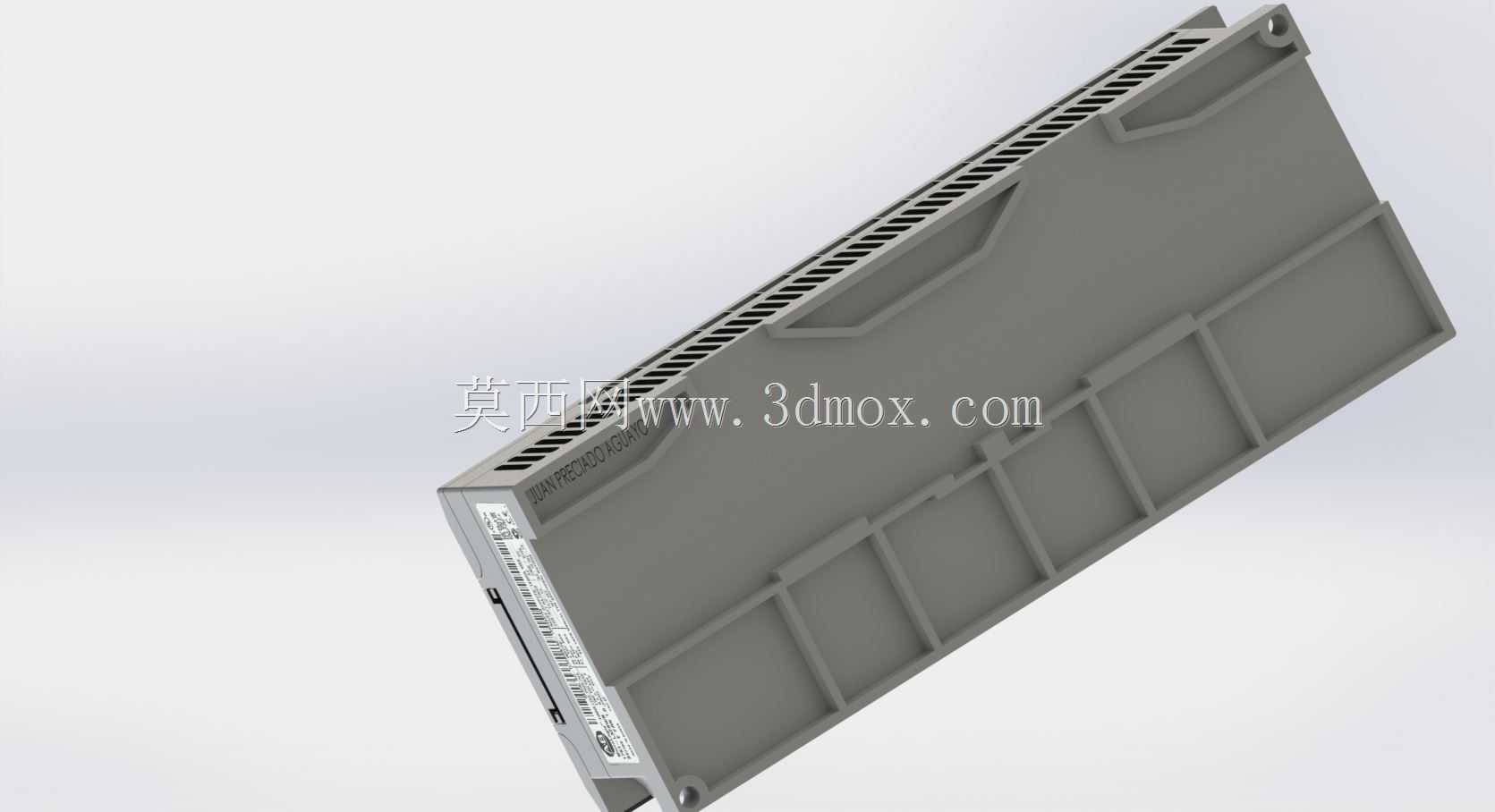

　　接线时需区分源型漏型输入、继电器或晶体管输出类型，并预留压线弯曲半径和线槽空间。三维建模时应重点还原壳体拔模斜度、端盖卡扣、标签凹槽、散热孔阵列、安装脚和端子标识，保证与电气柜内导轨、线槽、断路器和接触器的装配关系准确。模型边界需体现整体长度、宽度、高度以及安装孔距，避免在柜内布局时与门板、线束或相邻模块发生干涉。结构设计上，该控制器强调紧凑安装和维护便利性，底部可适配标准DIN导轨，也支持螺钉固定；在振动较大的设备上建议增加防松卡扣或端部固定件。选型时要结合负载电流、输出类型、通信需求和环境温度确定具体型号，并在柜内留出编程电缆插拔空间。对于三维布局工程师而言，准确的外形包络、端子位置和指示灯朝向比内部细节更重要，因为这些直接影响电气安装、走线、操作可视性和后期检修。
