端子焊接热封一体式加工设备结构设计

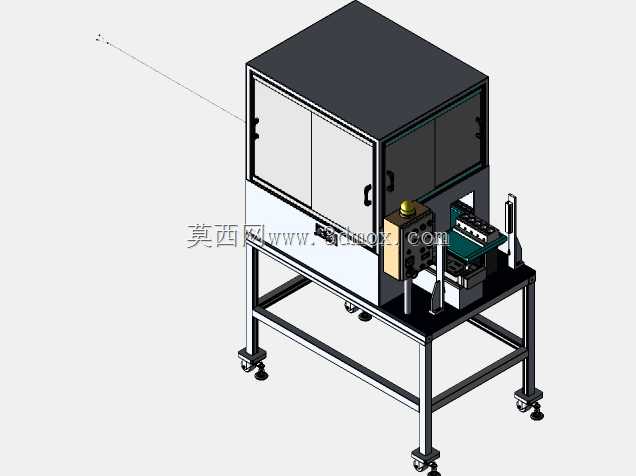

该设备主要应用于小型电机装配生产线的中段加工工位，适配小功率微型电机的端子焊接与塑件热封工序，可直接嵌入现有电机组装流水线，衔接上游端子预装工位与下游性能检测工位，替代传统分工序作业中需要人工周转、重复装夹的作业模式，大幅降低工序间的物料搬运损耗与装夹定位误差。设备实际作业过程中，可配合焊接执行端完成电机端子的精准焊接作业，待端子焊接完成后无需拆卸工件，直接通过集成的热封执行单元对电机配套的锁紧塑料件进行加热压合封装，实现端子焊接与塑件热封两道工序的同工位连续完成，单工位作业效率较传统分设备作业提升近四成，同时避免二次装夹带来的端子错位、塑件贴合度不足等质量问题。在功能特性设计上，设备采用框架式机架搭配封闭防护外罩的结构，防护外罩设置可开合检修门，日常作业时关闭防护门可隔绝焊接弧光、热封高温热源对作业人员的伤害，检修时可快速开门调整内部参数、更换易损配件；机架底部配置可调脚轮与支撑脚杯，既满足产线调整时的短距离移位需求，也可在固定安装时调平设备、抵消地面不平整带来的机架晃动问题；工件定位工装采用快换式设计，可适配不同规格型号的小型电机装夹需求，切换产品时仅需更换定位块即可完成换型，无需大规模调整设备主体结构。设计思路上，整体采用模块化布局，将焊接执行模块、热封压合模块、工件输送定位模块、电控模块分区布置在机架内部，各模块之间预留足够的维护操作空间，布线与管路沿机架型材内腔排布，避免管线外露带来的积尘、剐蹭损坏风险；操作区域设置在设备正面靠近操作人员的一侧，控制按钮与状态指示灯布置在符合人体操作高度的位置，降低操作人员长时间作业的疲劳度。外形尺寸与安装边界方面，设备整体采用紧凑型布局，占地宽度控制在一米二以内，深度控制在一米以内，整体高度不超过一米八，对车间安装空间的要求较低，无需特殊地基处理，普通硬化车间地面即可安装固定，设备后侧预留二十厘米的管线接驳空间，可方便对接车间气源、电源线路，左右两侧预留三十厘米以上的维护空间，满足日常检修、易损件更换的操作需求。
