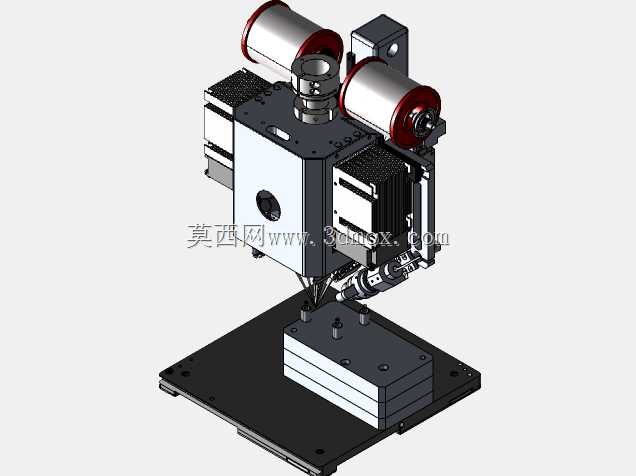

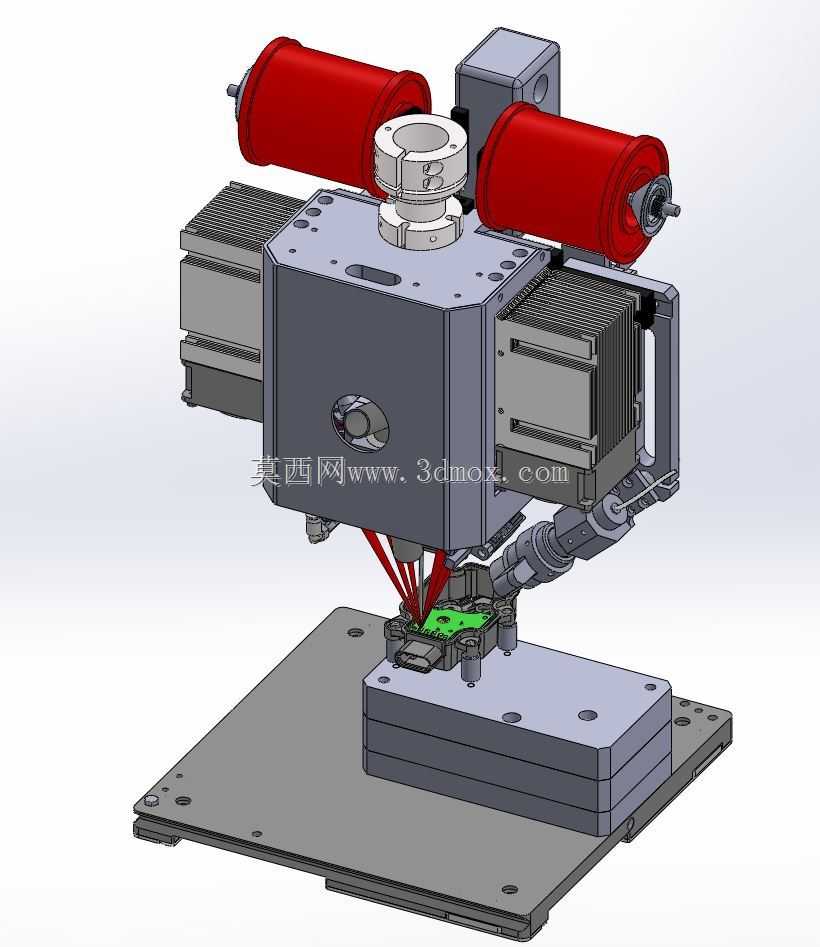

带简易夹具的精密激光焊接作业装置

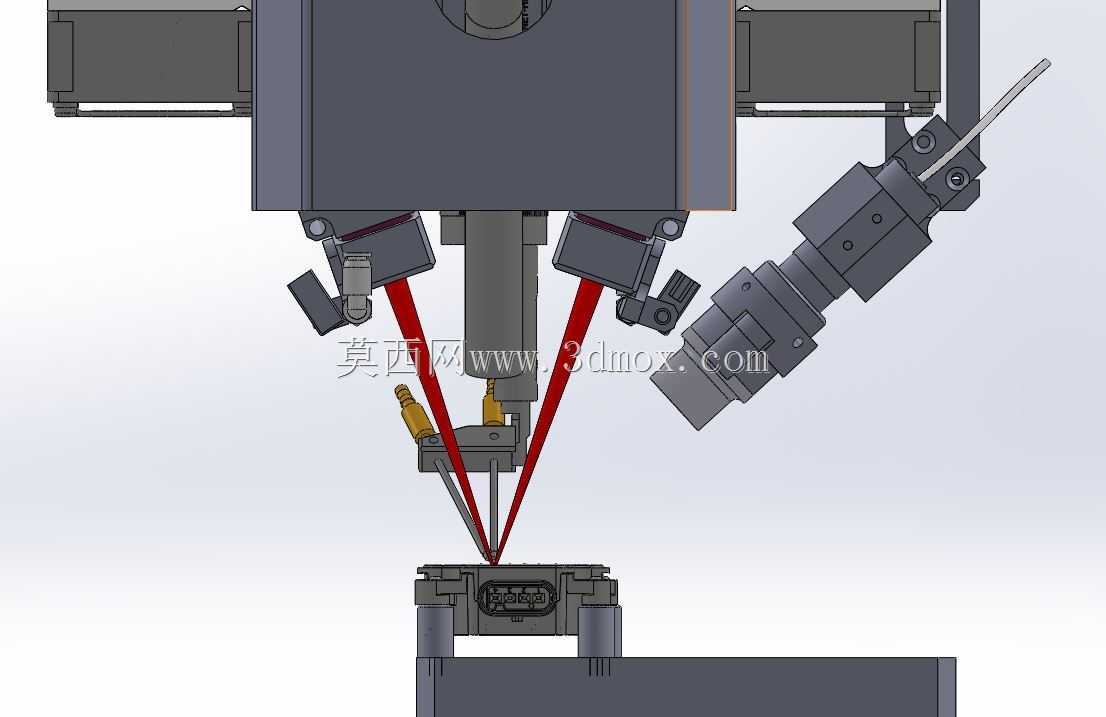

这款激光焊接作业装置主要面向精密零部件加工领域的小尺寸工件焊接场景，常见于消费电子精密组件、小型五金结构件、传感器封装件的焊接工序中，能够替代传统人工氩焊、电阻焊作业，解决微型工件焊接时易变形、焊痕不均匀、定位偏差大的行业痛点，适配小批量多品类的精密焊接生产需求，也可嵌入小型自动化生产线作为焊接工位单元使用。设备核心功能是通过聚焦的高能量激光束实现工件的熔接作业，配套的简易夹具可快速完成待焊工件的定位装夹，避免焊接过程中工件移位导致的焊偏、虚焊问题；装置顶部搭载的两组储能与光路调节组件，可根据不同工件的焊接材质与厚度调整激光输出功率与聚焦焦距，侧置的散热模块能够持续带走激光发生器工作产生的热量，保障长时间连续作业时的输出稳定性，底部的安装底板预留了多组标准安装孔位，可直接固定在常规工作台面，也可搭配位移滑台实现多工位自动焊接作业。在设计思路上，这款装置优先考虑了小空间作业的适配性，整体采用立式紧凑布局，将激光发生模块、光路调整组件、散热单元集中布置在主机箱体上部，焊接执行端垂直向下对准夹具工位，大幅压缩了设备的横向占用空间；夹具部分采用快换式设计思路，可根据不同外形的待焊工件快速更换适配的定位块，无需对主机部分进行调整即可适配不同规格工件的焊接需求，同时在光路末端设置了防护遮挡结构，减少激光反射对周边操作人员的影响，管线采用侧置走线布局，避免焊接作业时焊渣飞溅损伤管线。从安装边界来看，设备整体横向占地尺寸适配常规小型工业工作台的安装要求，底部安装孔位间距符合通用工装安装标准，无需对现有工作台进行额外改造即可完成固定；作业时焊接头的垂直行程可覆盖常规小型工件的焊接高度需求，夹具的装夹范围可适配掌心尺寸以内的各类小型结构件，安装时仅需预留后侧散热模块的通风间隙与侧方管线的弯折空间即可，无需额外搭配大型辅助配套设备，即可独立完成精密焊接作业。装置的焊接执行端采用多角度微调设计，可根据焊缝位置调整激光出射角度，针对异形焊缝也能实现稳定的焊接作业，相比大型全自动激光焊接设备，这款装置的投入成本更低，换型调整速度更快，更适合中小批量精密加工场景的柔性生产需求，同时设备的结构模块化程度较高，后期维护时可单独拆卸更换散热模块、光路组件或夹具单元，降低了长期使用的维护成本。
