深焊机用熔融铅泵送导流焊接装置

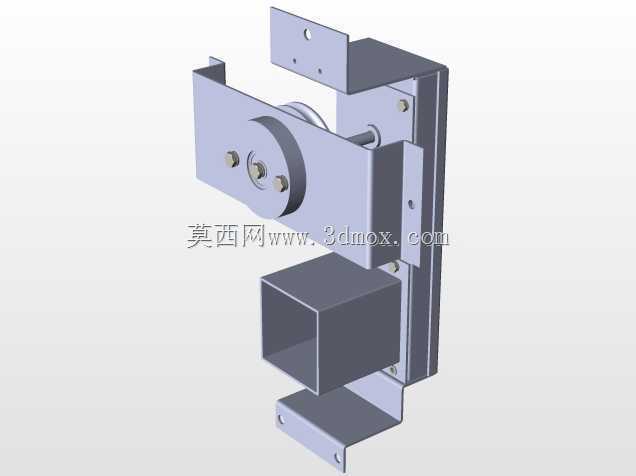

　　这套结构件主要服务于PCB板深焊工序里的熔融铅介质输送环节，在波峰焊、浸焊类深焊设备的焊料供给单元中承担导流、稳流、定位支撑的核心作用，区别于常规开放式焊料槽结构，该装置通过封闭式流道设计减少熔融铅液的氧化渣生成，同时精准控制焊料流向焊接工位的流量与落点，避免焊料飞溅导致的PCB板焊点连锡、漏焊问题。从结构设计逻辑来看，整体采用壁挂式安装布局，背部的竖版安装板预留了多组固定孔位，可直接适配现有深焊设备的机架安装面，不需要额外改制设备主体结构，安装板上的腰型孔预留了±5mm的位置调整余量，方便现场调试时对准焊料输出口与PCB焊接工位的相对位置。装置中部的滚轮导向组件是核心功能单元，带三个固定凸点的轮座用来压紧导流槽的密封垫，

　　避免高温熔融铅液从接缝处渗漏，轮轴与安装板之间采用间隙配合设计，预留了热膨胀余量，避免长期在300℃以上工作温度下出现轴孔抱死的问题。下方的方形接料盒结构用来承接回流的多余焊料，盒体倾斜角度设计为5度，可让回流的铅液依靠自重快速流回焊料炉，减少焊料在装置内的残留凝结，接料盒与主体支架采用卡扣式连接，不需要额外工具即可快速拆卸，方便日常清理焊渣。上部的L型定位挡板用来限制焊料流出的宽度，挡板上的两个定位孔可安装调节螺栓，根据待焊接PCB板的宽度调整导流口的有效宽度，适配不同尺寸规格的PCB焊接需求，挡板边缘做了45度倒角处理，避免焊料流过时出现紊流。整套结构的所有棱角位置都做了R2圆角处理，一方面减少应力集中，

　　避免长期热循环下出现结构开裂，另一方面也减少焊渣在棱角位置的附着堆积，降低日常维护的清理难度。安装边界方面，整套装置整体外轮廓控制在宽180mm、高320mm、深120mm范围内，不会占用设备过多的内部安装空间，所有固定孔位的中心距都匹配现有主流深焊设备的安装标准，可直接替换原有老旧的焊料导流结构，不需要重新设计安装支架。在实际生产场景中，该装置可将焊料的落点精度控制在±1mm范围内，有效提升PCB板深焊工序的焊点合格率，同时封闭式流道可减少约30%的焊料氧化损耗，降低生产过程中的耗材成本。
