埃克塞迪双盘式离合器总成结构设计

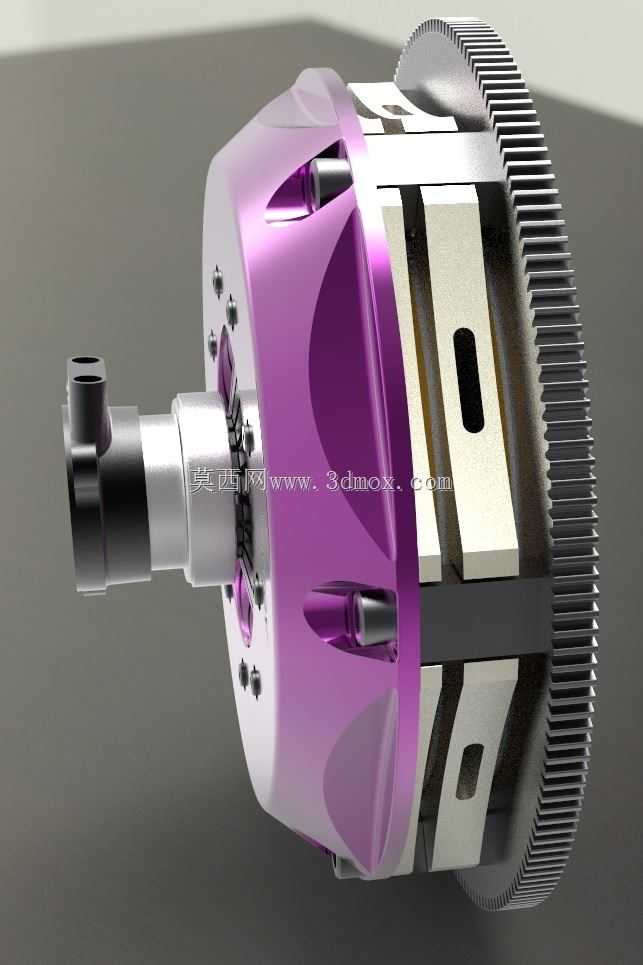

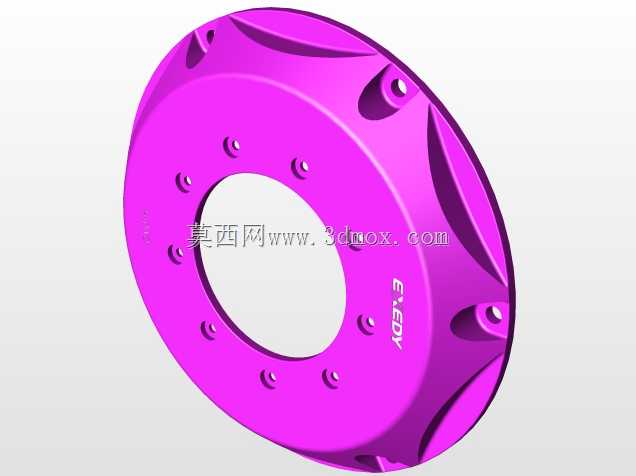

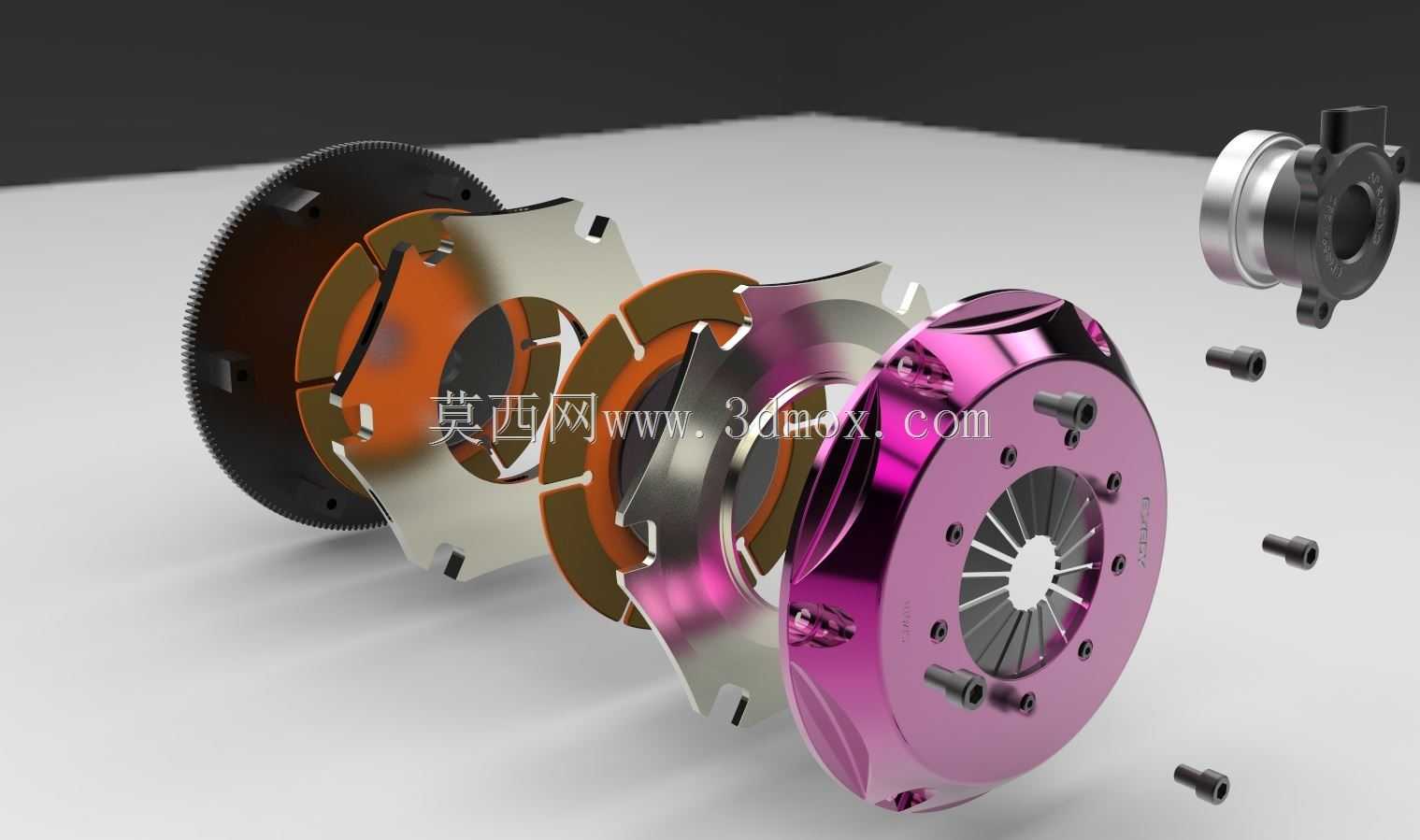

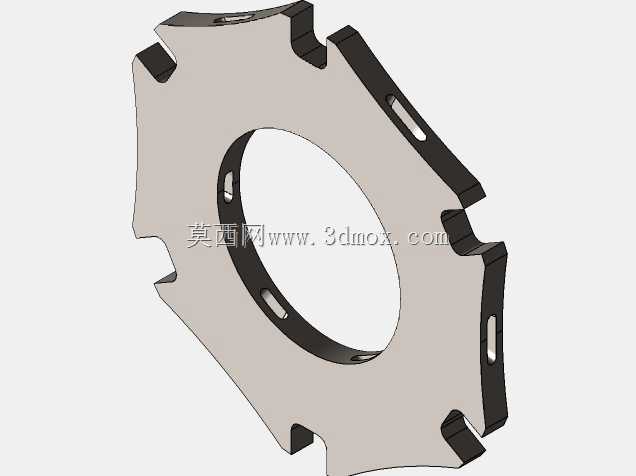

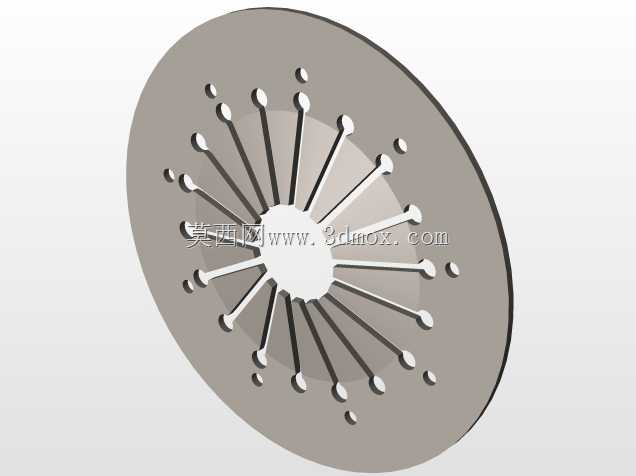

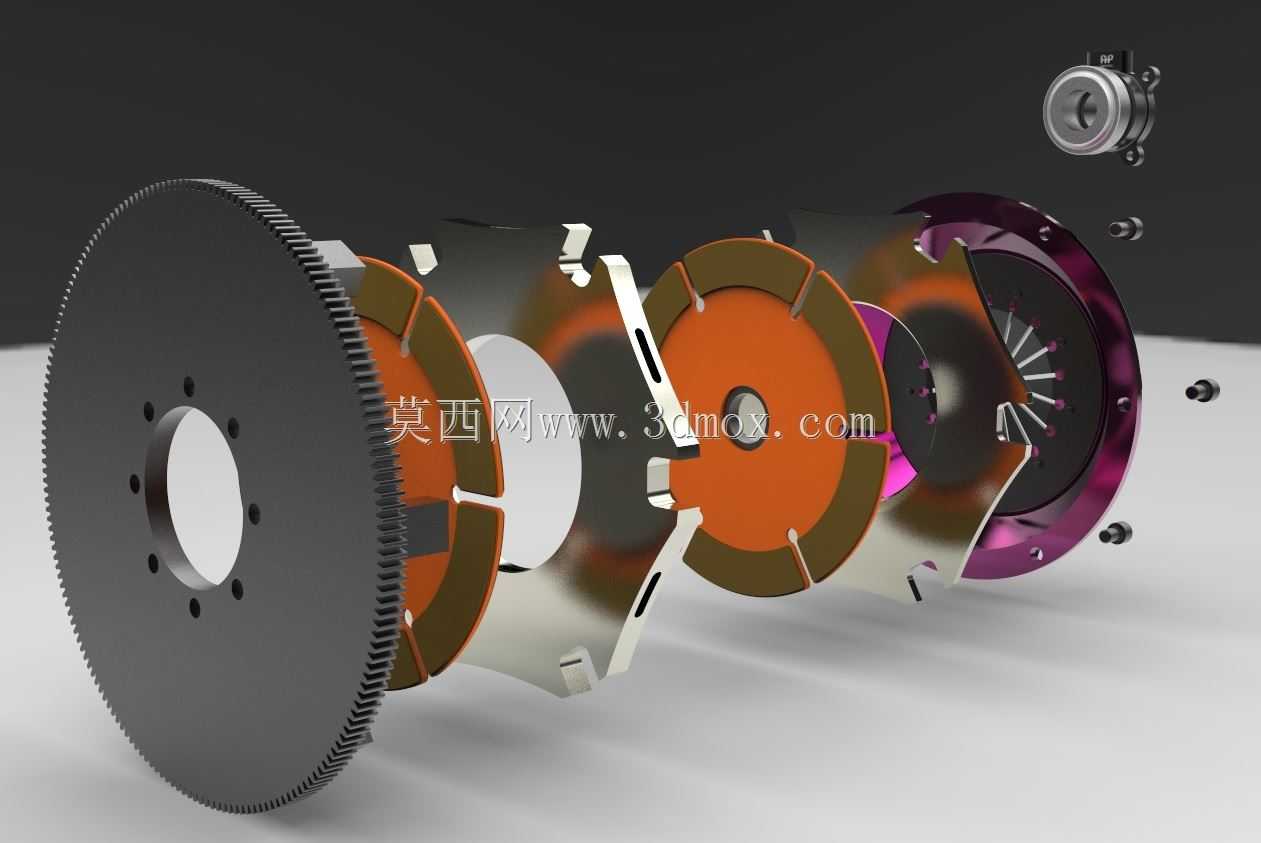

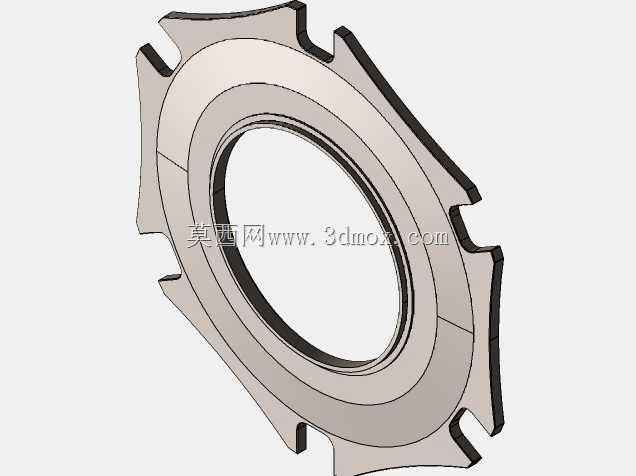

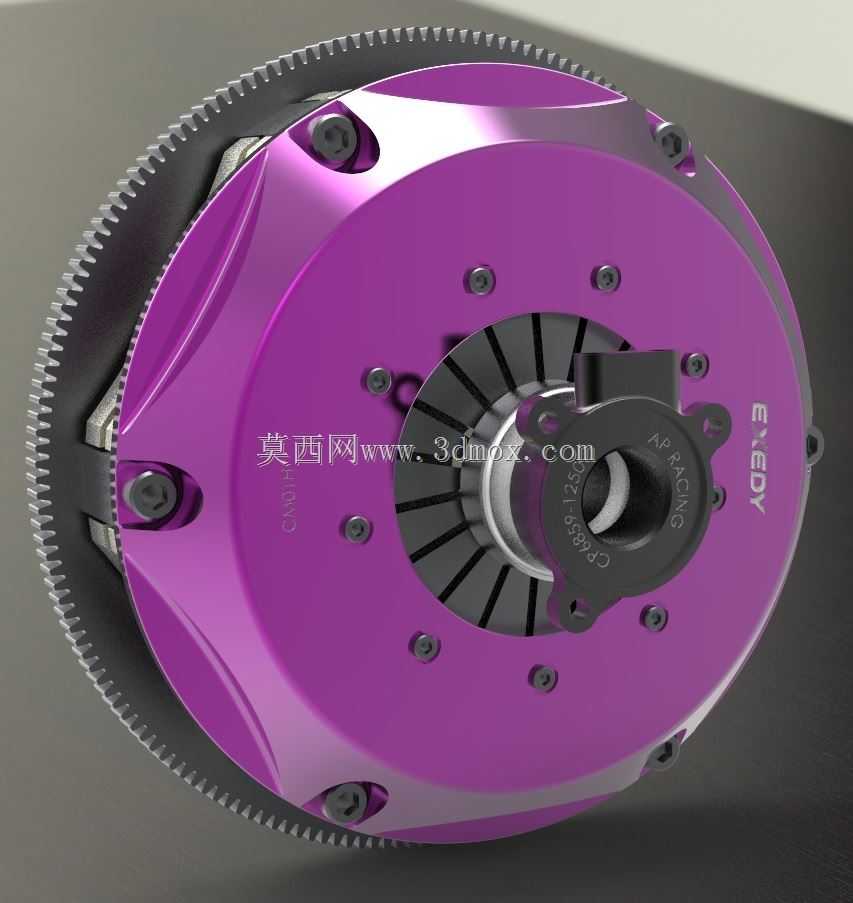

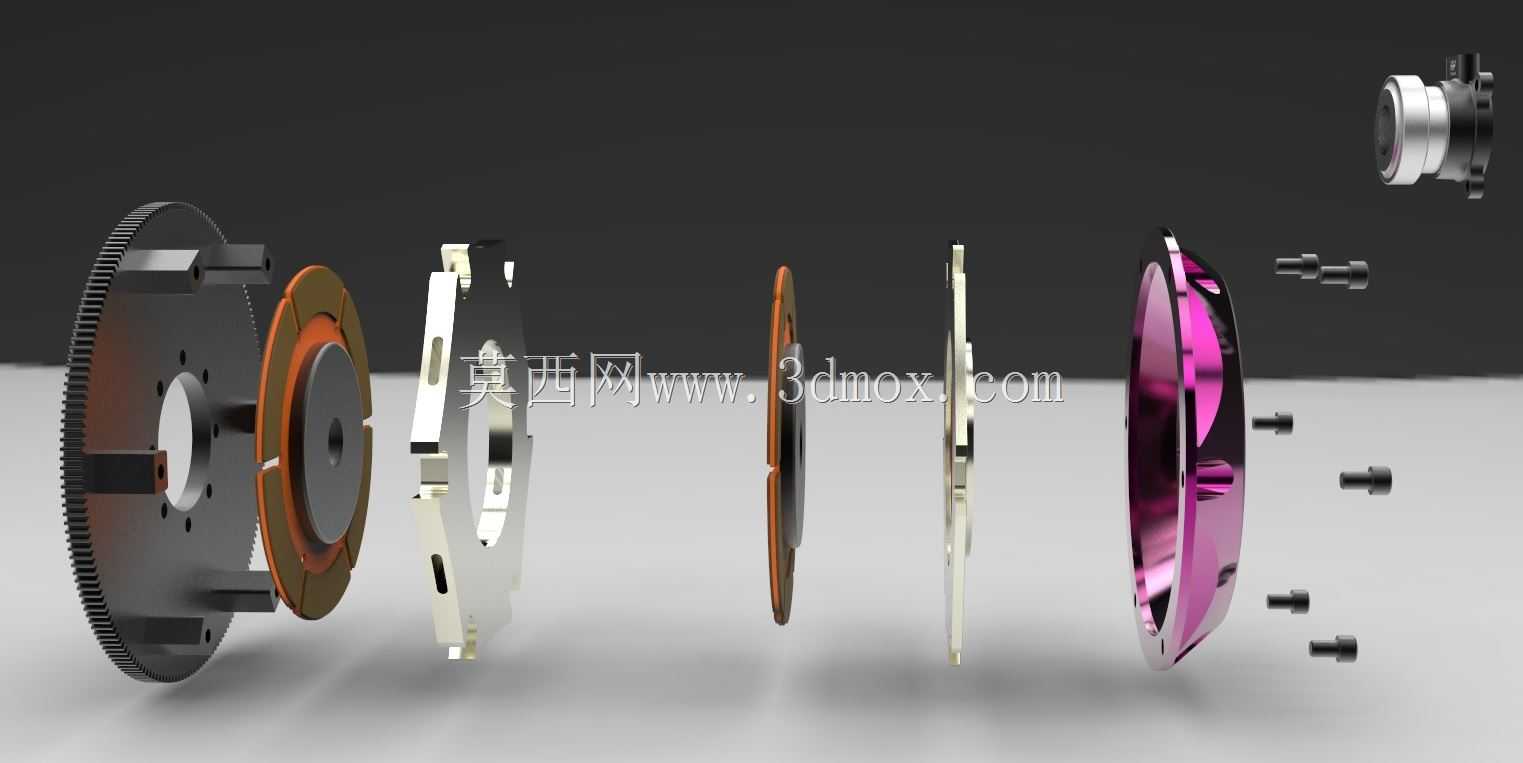

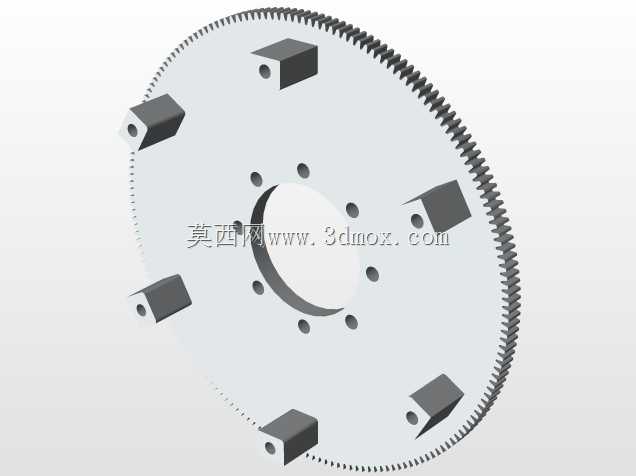

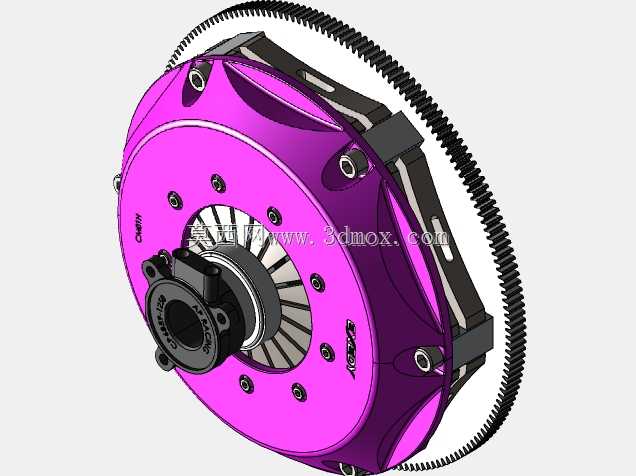

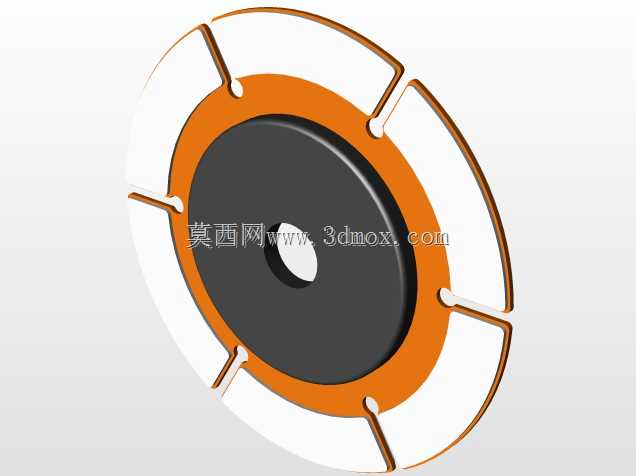

这款双盘离合器总成主要面向大马力拉力赛车、场地赛车的传动系统应用场景，适配高转速、大扭矩输出的赛用动力单元，核心作用是在发动机与变速器之间实现动力的平顺接合与彻底切断，满足赛车起步、换挡、急加速、急减速工况下的动力传递需求，相比传统单片离合器，双片结构能够在不显著增大离合器径向尺寸的前提下，成倍提升摩擦接触面积，从而传递更大的发动机输出扭矩，避免大马力工况下离合器打滑、烧蚀的问题，适配赛事中频繁的动力切换操作。从实际功能特性来看，该总成集成了飞轮、压盘、中间板、两组摩擦盘、分离机构相关组件，压盘提供稳定的压紧力，中间板实现两组摩擦片的动力分流，摩擦盘采用高摩擦系数的耐磨材质，能够承受赛事中频繁的滑磨产生的高温，飞轮集成了启动齿圈结构，既承担动力输出的惯量储存作用，保证发动机运转平顺性，也配合启动电机实现发动机点火启动。设计过程中，首先围绕适配的发动机输出扭矩、变速器输入轴花键参数确定核心承载边界，压盘的压紧弹簧采用多组周向布置的结构，保证压紧力在摩擦面圆周方向均匀分布，避免偏磨导致的抖动问题；中间板设置了专门的导向定位结构，保证分离、接合过程中中间板的运动同轴度，避免卡滞；摩擦盘的花键毂与变速器输入轴采用标准花键配合，预留了合理的滑动间隙，保证离合动作顺畅。外形尺寸方面，摩擦盘直径为225mm，飞轮外径匹配启动齿圈的啮合参数，整体轴向尺寸经过紧凑化设计，适配赛车传动舱紧张的安装空间，安装孔位完全匹配对应型号发动机曲轴端面、变速器壳体的安装定位基准，无需额外改装转接件即可完成装配，飞轮的转动惯量经过匹配调校，既能够过滤发动机运转的转速波动，也不会因为惯量过大导致换挡时转速回落过慢，影响赛车的换挡响应速度。分离机构的受力点经过优化，保证分离轴承施加的推力能够均匀作用在压盘膜片指端，实现分离过程中摩擦片受力均匀退开，彻底切断动力，避免换挡时出现打齿问题。
