欧标电动汽车2型充电接口插座结构设计

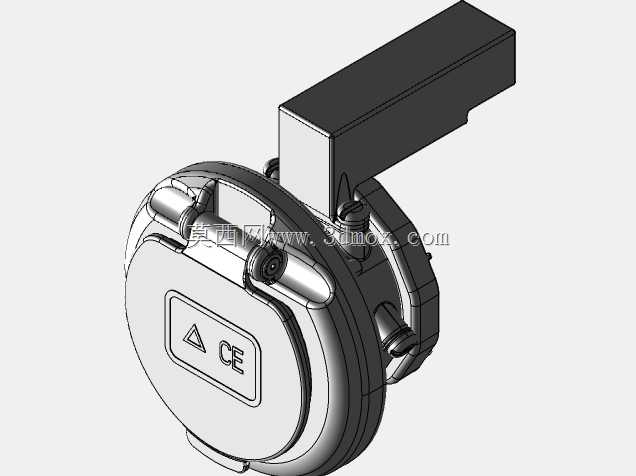

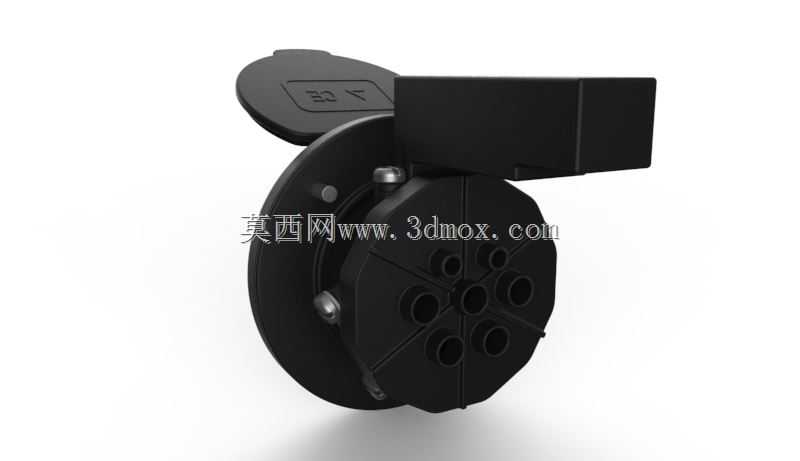

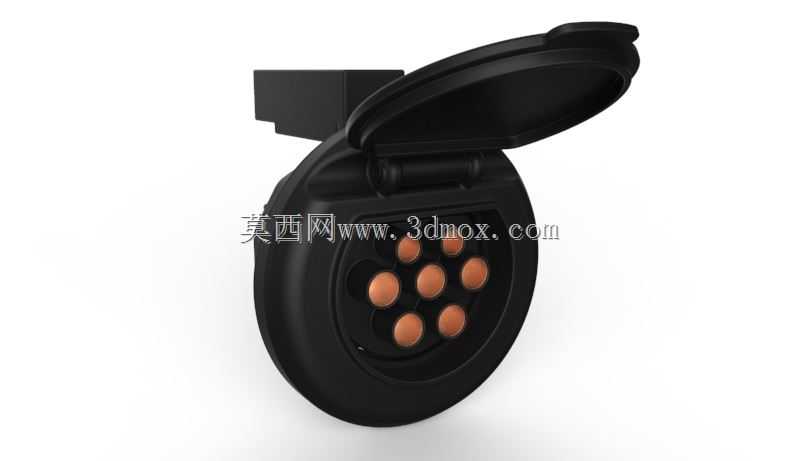

这款欧标电动汽车2型充电插座，是面向新能源乘用车交流充电场景开发的车载端连接部件，主要部署在电动汽车车身侧围或前翼子板的充电舱内，承担车辆与交流充电枪之间的电力传输、信号交互核心功能，是电动汽车补能链路中不可或缺的车载端接口载体。从实际应用场景来看，该插座适配公共交流充电桩、家用壁挂式交流充电盒等各类符合欧盟标准的交流补能设备，可支持单相、三相交流电力的稳定传输，满足日常通勤、长途出行补能等多场景下的充电连接需求，同时自带的翻盖结构可在非充电状态下完全遮蔽插合界面，隔绝户外环境中的雨水、灰尘、砂石侵入，避免插针氧化、接触不良等故障，适配露天停车场、户外公共充电站等复杂使用环境。在功能特性设计上，插座内部的7个铜质接触端子分别承担接地、交流相线传输、中性线连接、充电控制信号传输、 proximity 连接确认等功能，端子排布严格遵循欧盟相关标准要求，可确保充电枪插合时的对位准确性，避免错插、反插带来的电气安全风险；端子接触部位采用圆弧接触面设计，可增大与充电枪插针的有效接触面积，降低大电流传输过程中的接触电阻，减少充电过程中的发热损耗，提升长时间充电的稳定性。从设计思路层面，该插座采用圆形主体结构搭配上翻式防护盖的整体布局，翻盖与主体之间通过内置扭簧的铰接结构连接，可实现翻盖开启后的自动限位，以及关闭状态下的卡扣锁止，无需额外固定结构即可保持防护盖的闭合状态，避免车辆行驶过程中防护盖意外开启；主体后侧的安装基座设置有标准化的安装固定位，可直接适配多数欧系电动汽车的充电舱安装点位，无需额外修改车身钣金结构即可完成装配。在外形尺寸与安装边界上，插座整体外露部分采用圆润的圆形轮廓，突出车身安装面的高度经过优化，不会过度突出车身外表面影响整车外观协调性；后侧接线端预留了充足的线束走线空间，可适配不同线径的车载高压线束与信号线束的压接装配，安装法兰的固定孔位间距符合车载充电接口的通用安装规范，安装完成后插座与车身钣金之间可通过配套的密封胶圈实现IP54以上的防护等级，满足车载部件的防水防尘要求，即使在高压洗车、暴雨天气等场景下也不会出现进水短路的问题，充分适配车载部件的严苛使用环境。
