多轴龙门式工业机械手三维结构设计

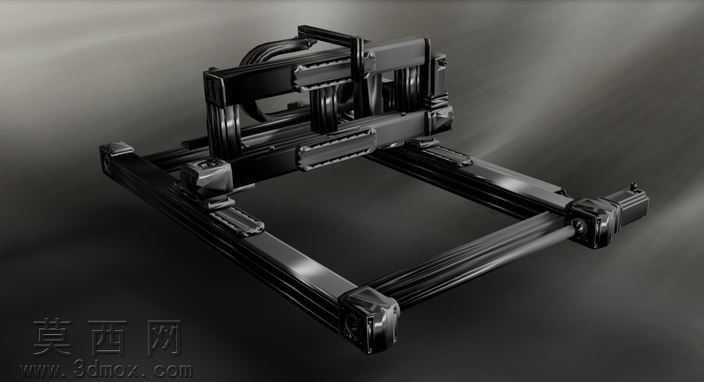

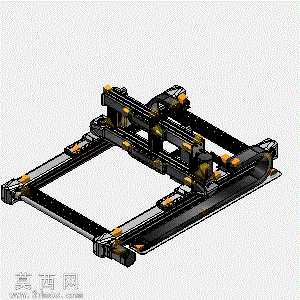

本作品为多轴龙门式机械手的三维参数化建模成果，整体采用经典龙门桁架式布局设计，建模过程中严格遵循机械设计的装配公差规范，对每一处运动连接结构都做了精准的尺寸约束。建模阶段先搭建整体框架基准，以底部两根平行布置的长行程直线导轨作为X向运动基础，导轨上配置对称布置的滑动承载座，用于支撑横跨在两侧导轨上的Y向横梁结构，横梁上同样集成直线导向组件与传动安装位，可搭载末端执行机构实现Y向的往复移动，同时在各运动轴的滑座位置预留了驱动元件、传感检测元件的安装接口，整体结构可拓展Z向升降轴，实现三维空间内的多点位精准位移作业。材质渲染上，对主体承载的桁架结构采用哑光发黑的金属材质表现，模拟工业设备常用的钢材表面喷塑处理效果，对导轨、滑块等运动导向部件采用亮面金属镀铬质感，区分固定承载件与运动摩擦件的视觉差异，对各轴的限位缓冲块、安装紧固件采用醒目的橙黄色工程塑料材质，既还原真实工业设备的配色规范，也能清晰呈现各功能组件的分布位置。结构设计上充分考虑了龙门设备的刚性需求，横梁与两侧滑座的连接位置做了加强筋结构设计，避免长行程运动过程中出现结构形变影响定位精度，各导轨的安装面都设计了可调式压紧块结构，方便实际装配时调整导轨平行度，传动位置预留了同步带或者丝杠传动的安装空间，可根据实际负载、行程速度需求更换不同的传动方案。整体设计思路围绕工业场景中常见的物料搬运、点位作业需求展开，模块化的轴系设计可根据实际使用场景调整各轴的行程长度，标准化的安装接口可适配不同类型的末端执行器，既可以作为独立的搬运作业设备使用，也可以集成到自动化生产线中作为物料移载单元，建模过程中所有零件都采用可编辑的参数化特征搭建，方便后续根据实际工况调整尺寸参数、优化结构细节，各运动部件之间都添加了符合实际运动逻辑的装配约束，可直接用于运动仿真模拟，验证各轴的行程范围、运动干涉情况，为后续的实物加工制作提供完整的三维数模依据。
