1500加仑卧式椭圆封头储油箱结构设计

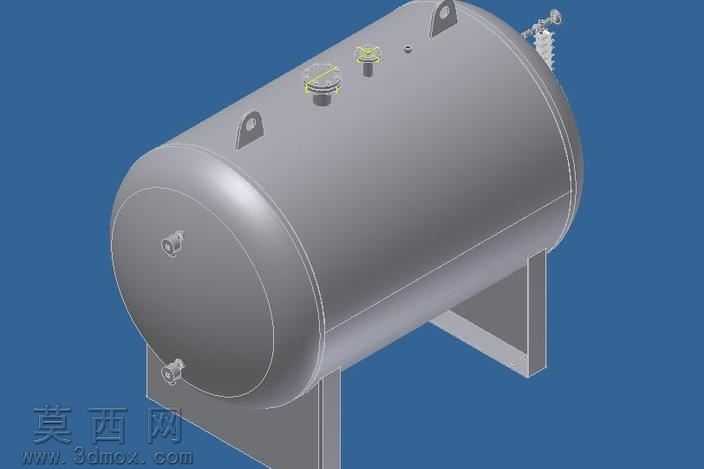

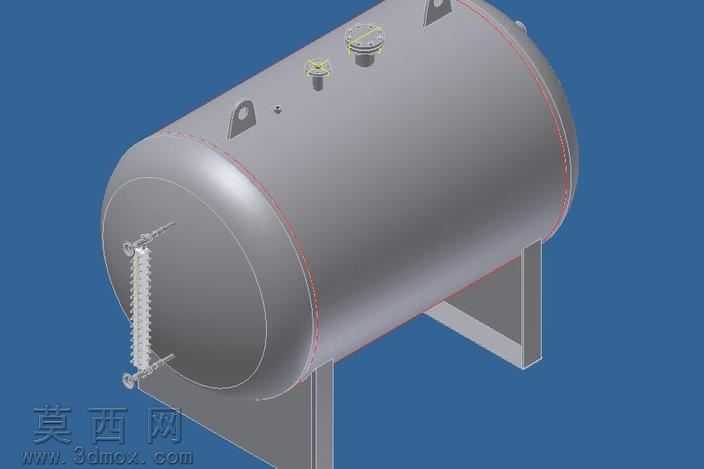

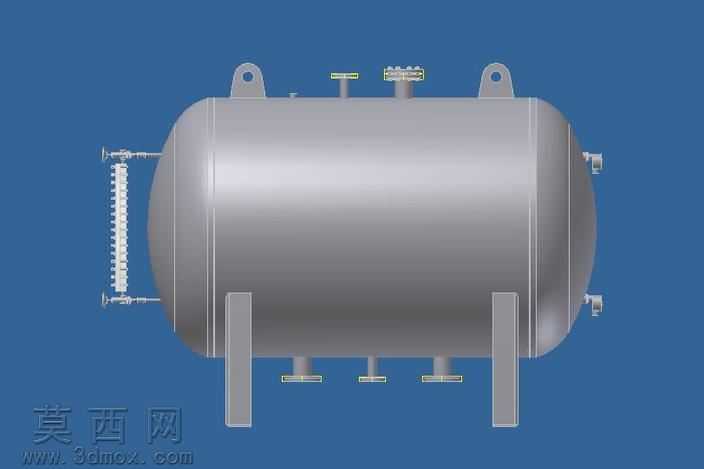

本作品为1500加仑规格的卧式储油箱三维建模成果，建模过程严格遵循工业储液容器的设计规范，首先确定罐体核心参数为66英寸外径，采用标准椭圆封头作为两端端盖结构，该结构可有效平衡罐体承压能力与内部容积利用率，避免直角封头带来的应力集中问题。建模初期先完成罐体主筒体的参数化绘制，通过回转特征生成等壁厚的筒身结构，随后匹配对应规格的椭圆封头完成两端封合，确保筒体与封头的拼接处曲面连续无错位，符合焊接工艺的装配要求。接口设计部分，按照功能需求完成多组法兰接口的布局：顶部设置三组不同规格的法兰接口，分别对应注油、排气、仪表安装功能，其中入口与出口采用4英寸150磅级法兰，外流接口、填流接口采用2英寸150磅级法兰，侧部设置4英寸150磅级的休旅车专用供油接口，所有法兰接口均按照标准管件尺寸建模，保留了法兰盘的螺栓孔、密封面结构细节，可直接用于后续的装配干涉检查。罐体附件设计上，侧部外置安装磁翻板液位计，通过上下两组连接阀与罐体内部连通，可直观显示罐内油液液位；顶部对称设置两个板式吊耳，满足罐体整体吊装的受力需求；底部均匀布置三组出料接口，配合两个立式鞍式支座完成罐体的支撑固定，支座与罐体接触位置做了贴合弧面处理，保证支撑受力均匀，避免局部应力过大。材质与渲染环节，罐体主体采用碳钢金属材质，调整材质参数呈现出亚光银灰色的金属质感，法兰、液位计、吊耳等附件根据功能区分材质表现，密封件、液位计显示部分采用对应非金属材质渲染，整体渲染效果还原了工业储油箱的真实外观。结构设计上充分考虑了储油场景的使用需求，各接口位置布局合理，兼顾操作便利性与管路排布合理性，鞍式支座的高度预留了底部接口的操作空间，吊耳位置经过重心校核，保证吊装过程的平稳性，整体模型结构完整，细节到位，可用于储油系统的方案展示、管路布局校核以及生产加工参考。
