婴儿杯密封提示分切旋转工装设备

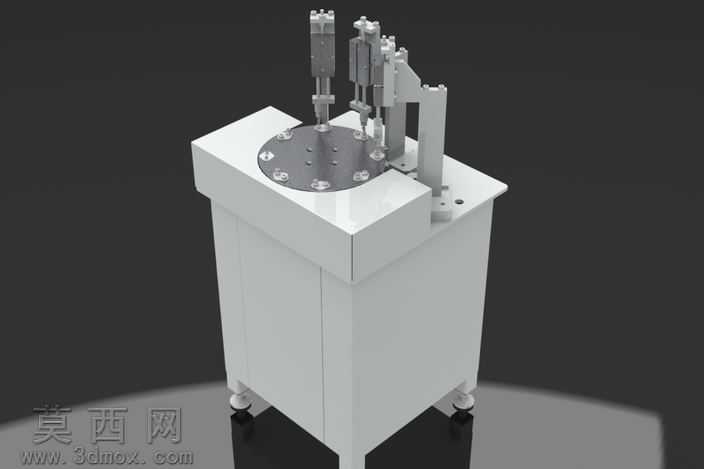

该三维模型采用SolidWorks完成全参数化建模，整体遵循工业设备落地式布局逻辑，建模阶段以自底向上的装配思路搭建，先完成底部柜体、顶部回转工作台、多组立式执行模组等独立零件的特征建模，再通过同轴、重合、距离等标准配合关系完成总装配，所有零件保留完整建模历史特征，可直接编辑参数调整尺寸适配不同规格的加工需求。渲染阶段采用哑光白金属材质模拟柜体钣金外壳，表面添加细微磨砂纹理还原真实工业钣金的质感，顶部回转圆盘采用阳极氧化银灰金属材质，边缘做倒角高光处理凸显加工精度，立式执行模组的缸体部分采用亮面金属材质搭配黑色密封件材质，底部脚轮采用黑色橡胶材质搭配金属支架，通过三点布光方案突出设备的立体结构，暗部添加补光避免结构细节丢失，背景采用深灰纯色突出设备主体。结构设计上，底部为封闭式钣金柜体，既可以容纳内部的驱动、气路元件，也通过配重保证设备运行的稳定性，柜体底部配置四个可调脚轮兼顾移动与调平需求；顶部圆形回转工作台沿圆周均匀分布工位定位孔，可通过间歇旋转实现工位的依次流转，工作台旁侧排布多组立式加工执行单元，每个单元配置独立的升降驱动结构与执行端头，可同步完成密封提示分切的多道加工工序，各执行模组通过立式支架固定在柜体顶面，支架预留调节长孔可适配不同高度的加工工件，整体结构紧凑无冗余设计，工位流转逻辑清晰，可有效提升婴儿杯密封提示分切工序的加工效率。设计思路围绕小型自动化加工工位的实用需求展开，摒弃复杂的冗余结构，以成熟的回转工位搭配立式执行模组的经典布局，降低设备的制造成本与维护难度，所有易损部件均采用快拆式结构设计，方便后期更换维护，气路与线路预留内部走线空间，保证设备外观整洁的同时避免管线外露带来的安全隐患，整体建模精度符合实际生产加工的图纸输出要求，可直接用于工程出图与样机试制参考。
