枪械用反射抑制器前端封盖结构设计

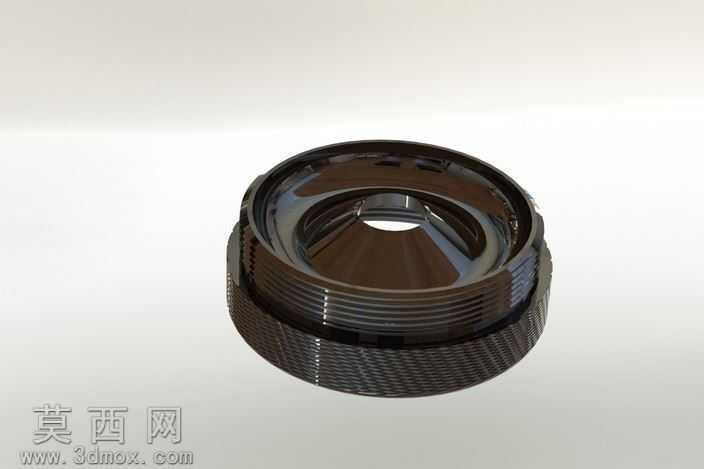

本作品为适配AR-15平台的反射抑制器前盖零件，整体采用回转体结构设计，建模阶段以SolidWorks为核心工具，首先以前视基准面绘制中心对称的截面轮廓，通过旋转凸台命令生成零件基础基体，精准还原内锥面的反射导流角度，确保火药燃气经过时可沿锥面导向回流，降低枪口焰与侧向反射冲击波的溢出强度。外圆区域采用滚花纹理设计，建模时通过圆周阵列的切除特征生成等距分布的网格状防滑纹路，既满足手动拆装时的摩擦力需求，也还原了金属机加工零件的表面质感；零件上部加工有连续的外螺纹特征，建模时通过螺旋线扫描切除命令生成标准牙型螺纹，保证与抑制器主体的装配同轴度与连接密封性，螺纹收尾处设计有退刀槽结构，避免装配时出现干涉问题。内孔中心设计有同轴定位通孔，用于与挡板模块的定位螺钉配合，建模时严格控制孔位与外圆的同轴度公差，确保装配后螺钉可顺利穿入完成挡板模块的锁紧固定，内锥面与外螺纹的衔接处做了微小圆角过渡，避免机加工过程中出现应力集中导致的零件开裂问题。渲染阶段采用深色金属材质，为表面赋予高反光的烤蓝钢材质属性，调整环境光的反射角度，突出滚花纹理的凹凸质感与内锥面的镜面反射效果，同时添加柔和的环境遮蔽效果，让零件的层次感更加突出。设计过程中充分考虑零件的实际使用场景，整体壁厚均匀，外圆滚花区域的深度控制在合理范围，既保证防滑效果也避免过度切削降低零件结构强度，内锥面的角度经过反复调整，在保证燃气导流效果的同时尽可能压缩零件轴向尺寸，让抑制器整体结构更加紧凑。
