简化结构汽车冷却系统水泵三维设计

这款汽车水泵是面向乘用车发动机冷却回路开发的简化结构离心泵产品，核心应用场景是搭载在传统燃油乘用车的发动机冷却系统中，作为冷却液循环的核心动力源，驱动冷却液在发动机水套、散热器、暖风水箱之间形成持续的闭式循环，将发动机燃烧室、缸体缸盖等部位产生的多余热量持续带出，保证发动机始终维持在合理的工作温度区间，避免出现过热拉缸、机油性能衰减、零部件热变形超差等故障，同时在冷启动阶段辅助发动机快速升温至最佳工作温度，降低冷机磨损与排放污染物生成。

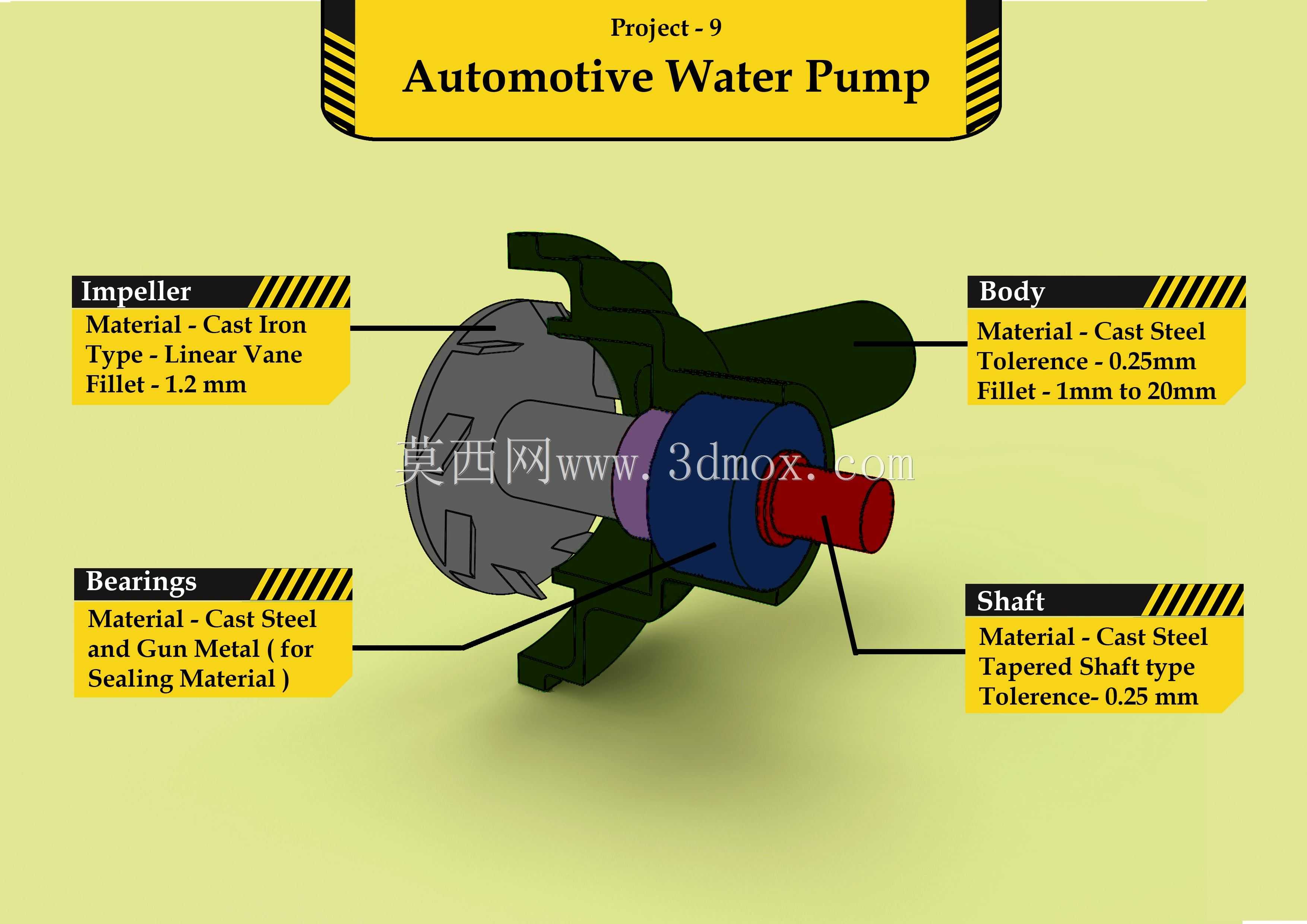

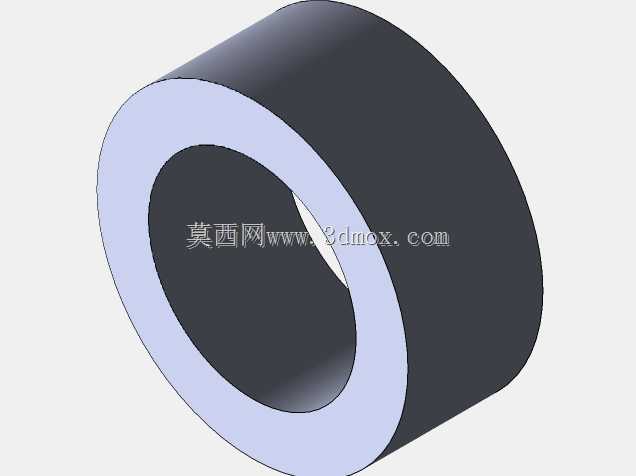

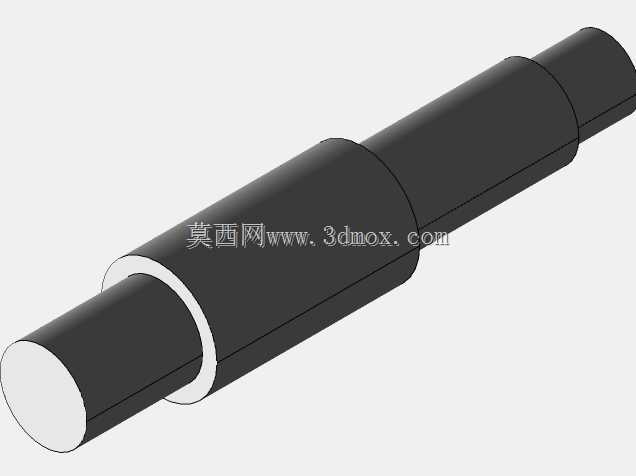

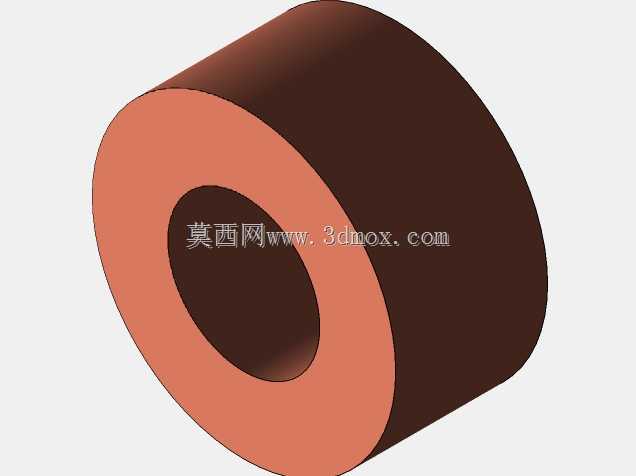

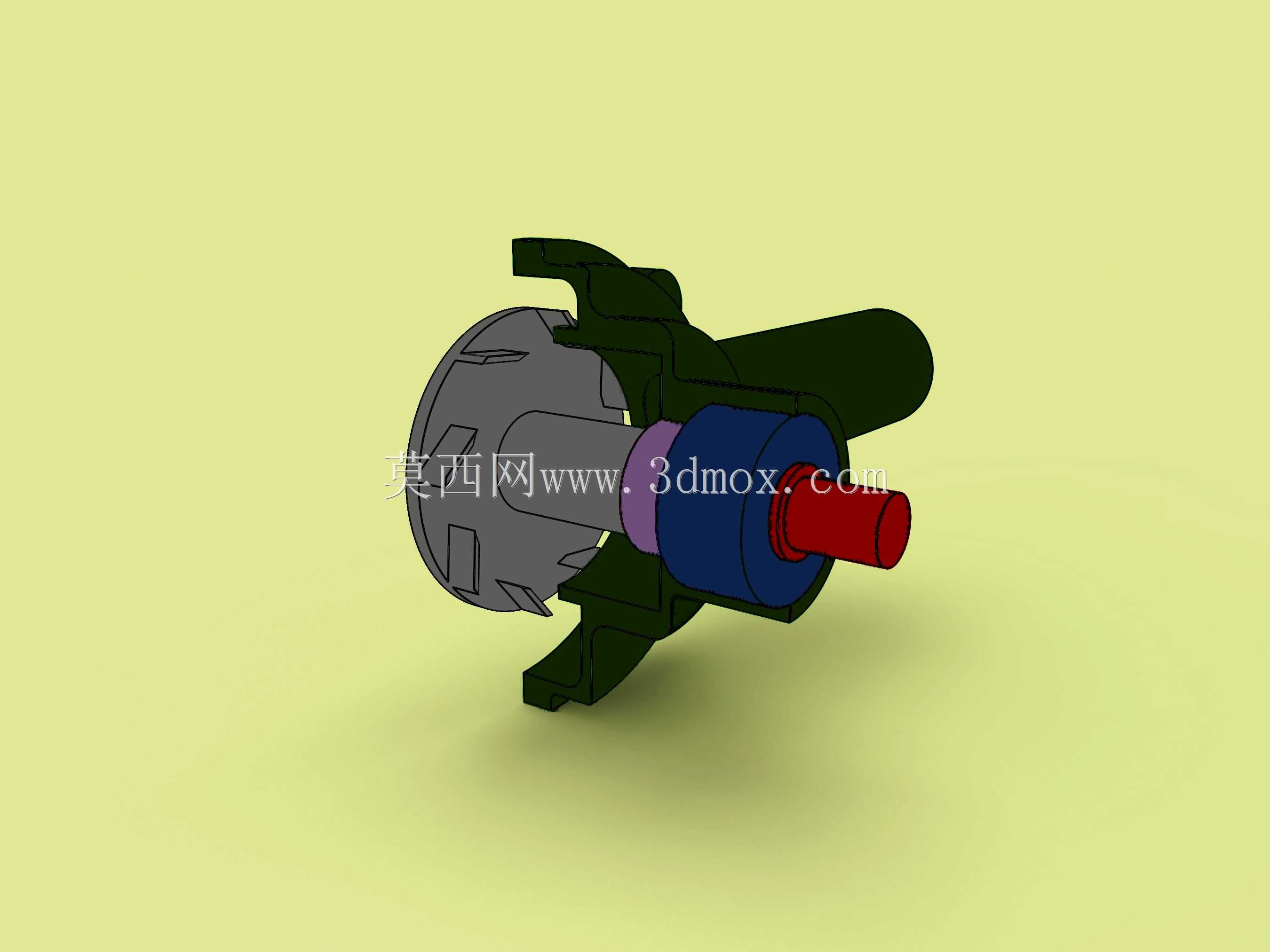

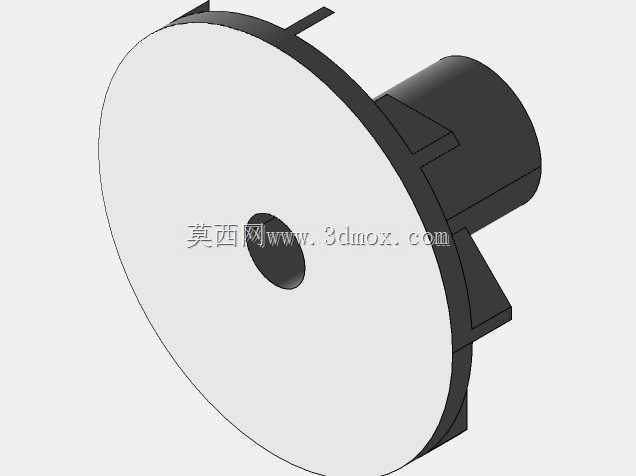

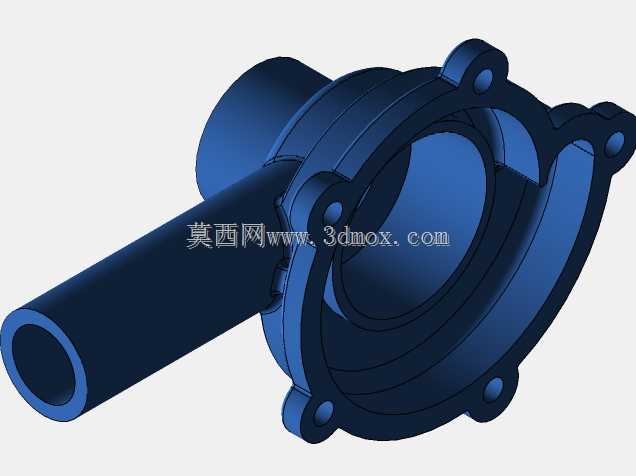

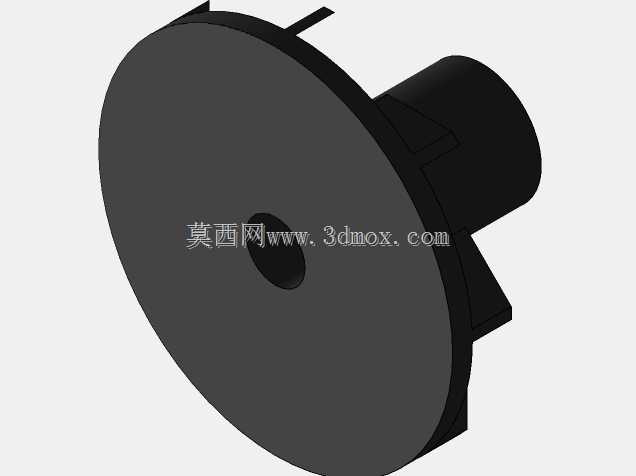

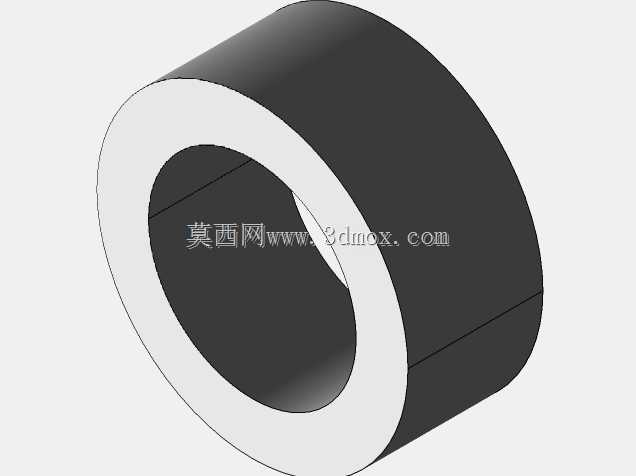

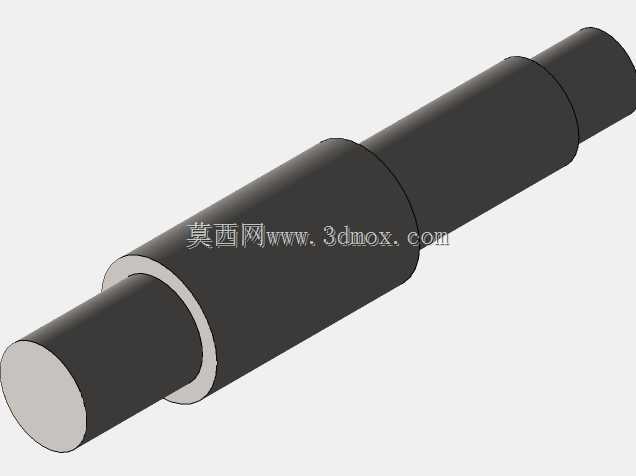

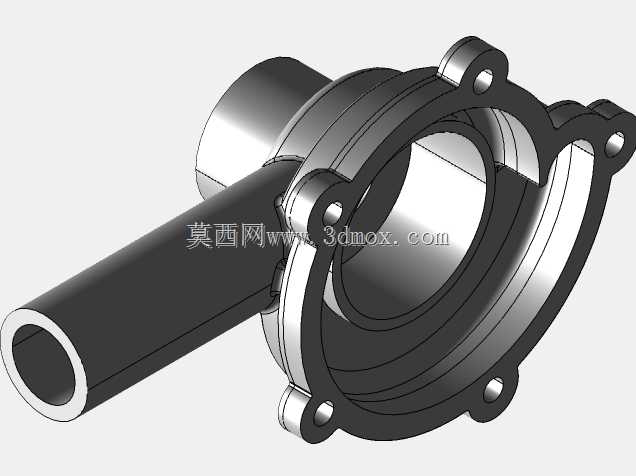

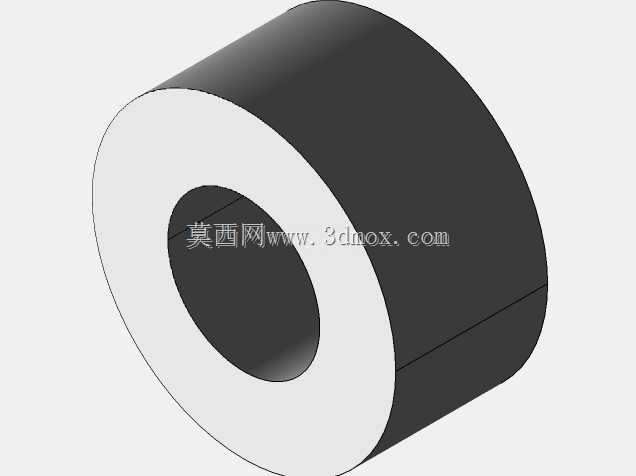

从功能特性来看，这款水泵采用离心式工作原理，核心过流部件为线性叶片结构的铸铁叶轮，叶轮旋转时带动腔体内的冷却液产生离心力，在叶轮中心区域形成负压持续吸入来自散热器的低温冷却液，同时在叶轮外缘形成高压将冷却液泵入发动机水套，整体结构做了极简设计，没有集成额外的电子控制模块、离合机构与复杂密封结构，适合作为原理验证、教学演示以及入门级冷却系统匹配开发的参考载体。各核心部件的材料选型完全贴合量产车用需求：叶轮采用铸铁材质，兼顾耐磨性能与铸造工艺性，叶轮边缘设计1.2mm的倒圆角，既可以降低冷却液流动过程中的局部阻力损失，也能避免锐角部位在长期高速旋转中出现应力集中导致的叶片断裂问题；泵体采用铸钢材质，作为整个水泵的承载基体，既需要容纳叶轮、构建密封的过流腔室，也需要预留与发动机缸体对接的安装法兰、与管路对接的进出水口结构，泵体各棱边设计1mm到20mm不等的过渡圆角，在保证腔体结构强度的同时优化铸造工艺性，避免铸件出现缩孔、冷隔等缺陷，泵体的整体公差控制在0.25mm，保证与对接部件的装配精度；泵轴采用锥轴结构的铸钢材质，是传递动力的核心部件，一端连接叶轮、另一端对接发动机皮带轮驱动端，轴身公差控制在0.25mm，保证与轴承、叶轮的同轴度，降低高速旋转时的径向跳动量；轴承采用铸钢与炮铜双材质搭配，配合密封材料实现轴身的旋转支撑与腔体密封，既可以承受泵轴高速旋转带来的径向载荷，也能阻挡腔体内的冷却液沿轴身缝隙泄漏，避免冷却液流失导致的冷却失效问题。

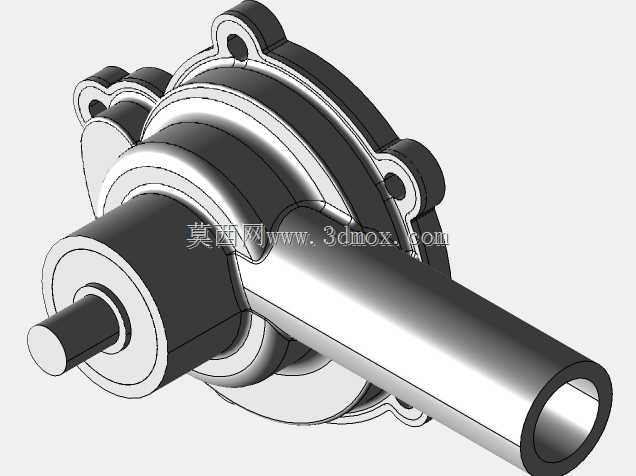

在设计思路上，这款产品没有完全复刻当前量产车型上集成度极高的电子水泵或复杂机械水泵结构，而是回归水泵的核心工作原理做极简设计，所有结构都围绕核心功能实现展开，剔除了非必要的附加结构，同时在所有零部件的结构设计中预留了合理的制造余量，适配常规的铸造、机加工工艺，不需要特殊的加工设备就可以完成样件制作，大幅降低了原理验证阶段的加工成本与周期。从安装边界来看，这款水泵的整体外形尺寸紧凑，进出水口采用车用常规的圆柱对接结构，安装法兰的孔位布局参考了主流小排量乘用车发动机的安装接口设计，不需要对发动机侧的安装位做大幅修改就可以完成适配安装，整体重量控制在合理区间，不会给发动机前端轮系带来额外的负载负担，旋转部件的动平衡特性经过结构优化，高速运转时的振动量控制在车用零部件的允许范围内，不会产生额外的振动噪音传递到驾驶舱内。
