汽车发动机冷却系统水泵壳体结构设计

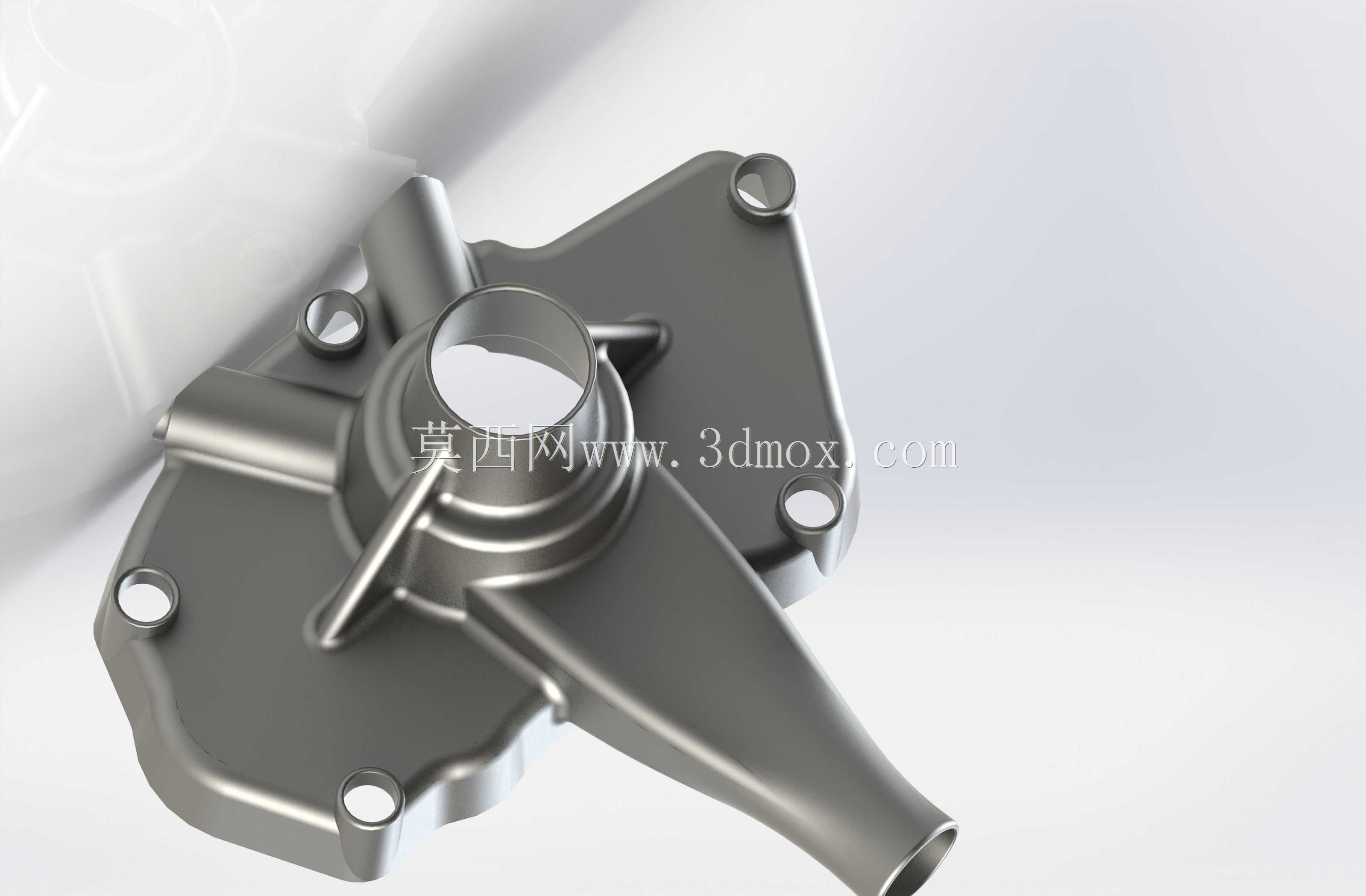

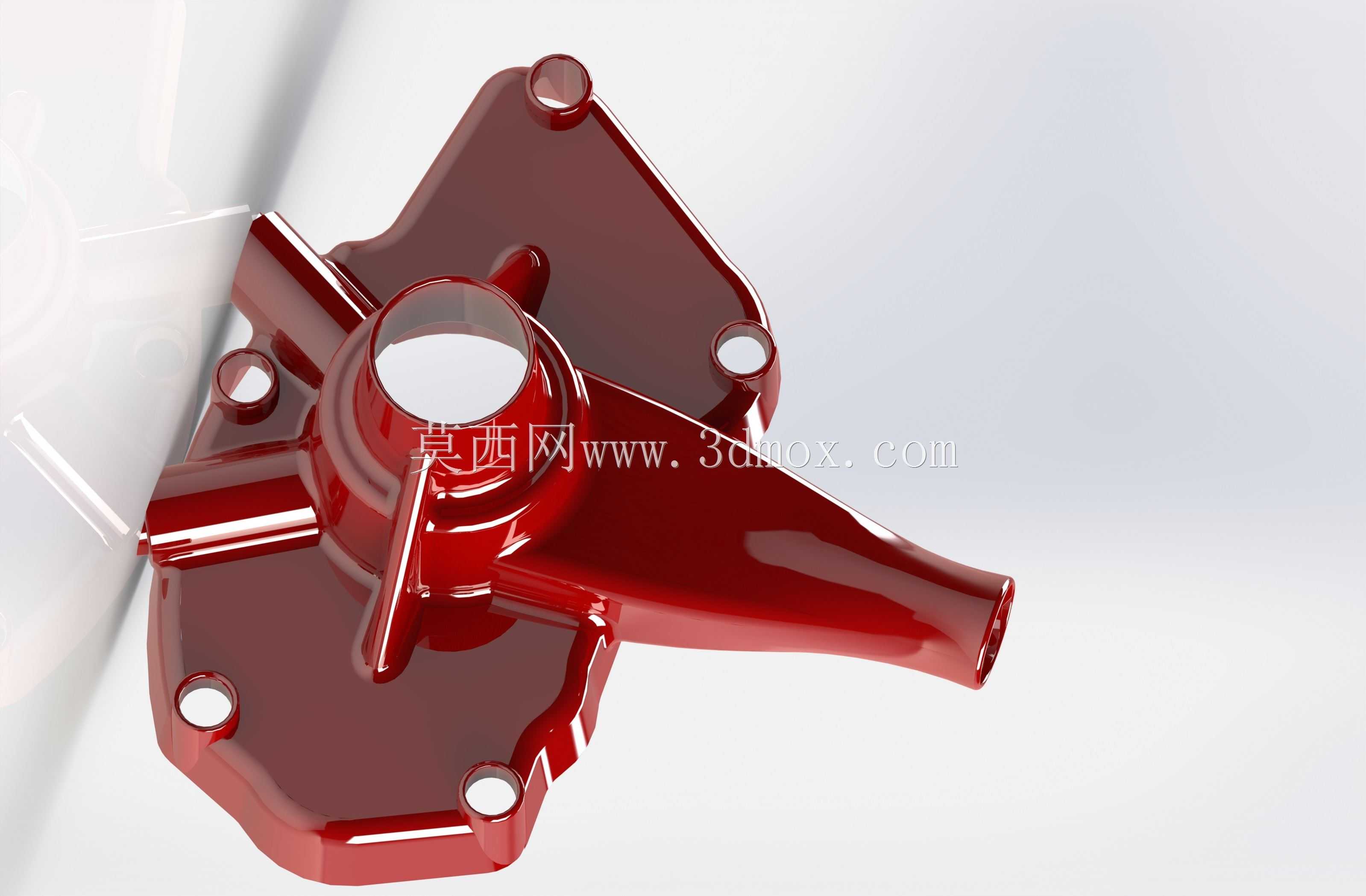

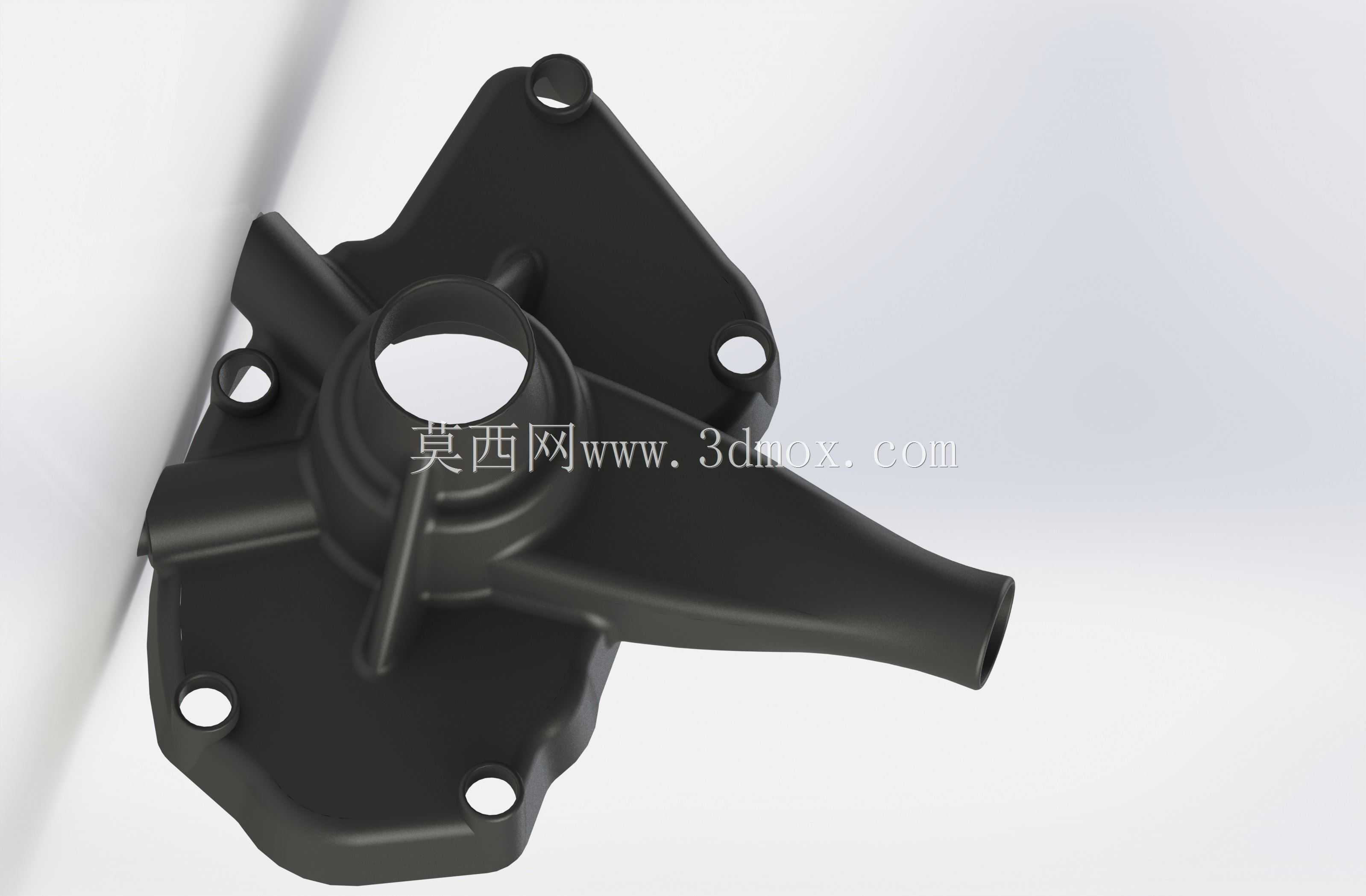

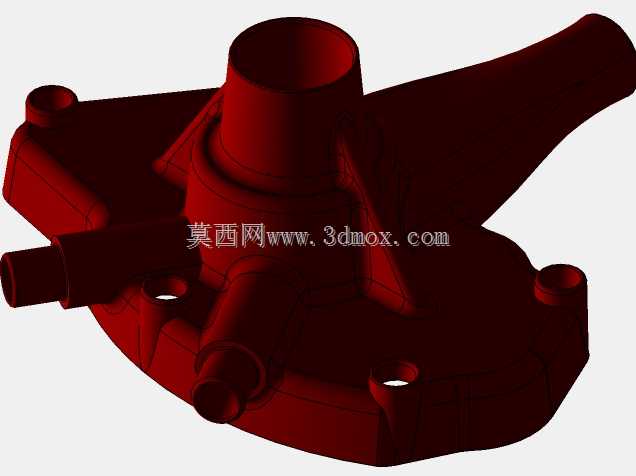

这款水泵壳体是汽车发动机冷却循环系统的核心承载构件，主要应用于乘用车、轻型商用车的水冷式发动机冷却回路中，承担着容纳水泵叶轮、构建密封冷却腔、对接发动机缸体水路与循环管路的核心作用，是保障冷却液在发动机缸体水套、散热器、暖风水箱之间稳定循环的基础结构件。在实际装车运行场景中，该壳体需要长期承受0.1-0.2MPa的冷却液循环压力，同时适配-40℃到120℃的工作温度区间，还要抵御冷却液中缓蚀剂、防冻成分的长期腐蚀，以及发动机运行带来的持续振动冲击，因此结构设计上充分考虑了强度与密封性能的平衡。从功能特性来看，壳体上预留的多个带通孔的安装凸耳，完全匹配发动机缸体侧端的安装点位，凸耳端面做了精加工平面处理，装配时配合密封垫片可实现端面的静密封，避免冷却液渗漏；中部的阶梯型通孔是水泵轴与叶轮的安装位，内壁预留了水封、轴承的安装台阶，可精准定位转动组件，保证叶轮运转时的同轴度，减少偏磨带来的泄漏与异响风险；侧面延伸的管状接口分别对接发动机进水支路与散热器出水支路，接口内径经过流体仿真优化，减少冷却液流动时的涡流阻力，提升循环效率。设计思路上，整体采用压铸铝合金的成型工艺适配结构，在保证整体壁厚均匀的前提下，在轴承安装位、管路对接位做了局部加厚处理，既控制了整体构件重量，又保证了受力集中区域的结构强度；壳体外部的加强筋沿着安装凸耳到主轴孔的受力方向布置，可有效抵消装配螺栓的压紧力与运行振动带来的结构形变，避免长期使用后出现密封面变形渗漏的问题。外形与安装边界方面，整体轮廓贴合发动机侧端的预留安装空间，没有突出的冗余结构，最大外轮廓尺寸适配主流1.5L-2.0L排量自然吸气发动机的安装空间，各安装孔的位置度公差控制在0.1mm以内，可实现与同型号水泵组件的直接替换装配，不需要额外修改周边管路与发动机安装位；壳体的密封面平面度公差控制在0.05mm以内，配合常规的橡胶石棉密封垫或者金属复合垫片即可达到可靠的密封效果，不需要额外涂覆密封胶，降低装配与后期维护的难度。
