游梁式抽油机油井开采设备三维建模作品

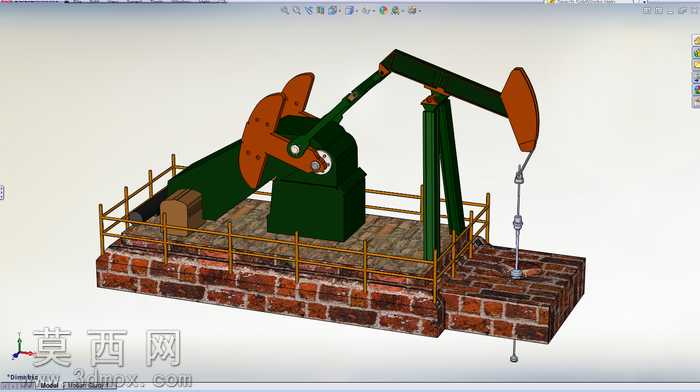

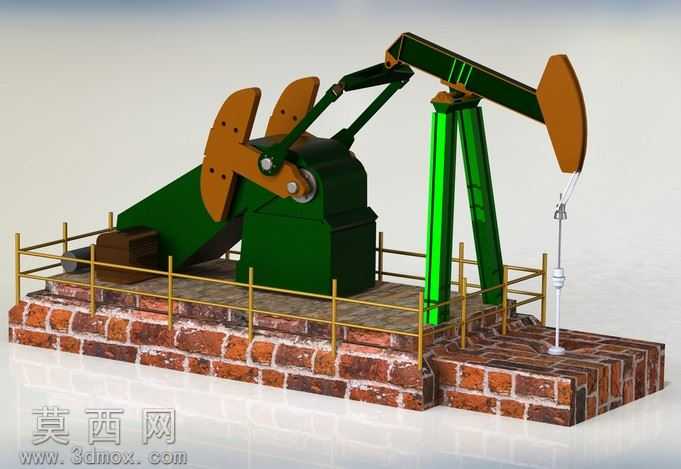

本作品为游梁式抽油机的精细化三维建模成果，建模过程以还原真实采油设备的结构逻辑与外观特征为核心思路，依托三维建模软件完成全参数化搭建。建模阶段首先梳理抽油机的核心传动逻辑：从底部的基座承载结构出发，先完成红砖砌筑的井场基座建模，通过多边形布线还原砖块错落堆砌的纹理结构，预留出设备安装的平台区域，同步搭建环绕平台的安全防护围栏，采用细圆柱构件模拟金属护栏的横竖杆连接结构，保证围栏比例与真实工业防护标准一致。设备主体部分优先完成减速箱与动力基座的建模，通过拉伸、切除等特征命令还原箱体的厚重铸造质感，预留出曲柄安装的轴孔位置；随后搭建曲柄连杆结构，精准还原曲柄配重块的弧形轮廓与安装孔位，通过装配约束匹配连杆与曲柄、游梁的连接点位，保证后续可模拟真实的上下摆动采油动作。游梁部分采用变截面梁结构建模，还原驴头的弧形轮廓，保证悬绳器的安装位置与真实抽油机的对中精度一致，支架部分采用双立柱桁架结构，通过加强筋特征提升支架的结构真实感，还原支架与基座、游梁支点的连接细节。材质与渲染阶段，针对不同部件匹配对应物理材质：基座部分采用红砖材质，通过纹理贴图还原砖面的粗糙质感与灰缝细节，做轻微的旧化处理模拟井场长期使用的积尘效果；设备主体的金属结构部分，游梁、支架采用饱和度较高的工业绿色涂装材质，添加细微的颗粒质感模拟漆面的磨砂效果，曲柄配重块采用棕褐色金属材质，还原铸钢部件的厚重质感，护栏采用亮黄色金属漆材质，还原工业安全防护栏的醒目配色；悬绳器与光杆部分采用亮银色金属材质，模拟抛光钢件的反光效果。渲染阶段采用柔和的工业场景布光，通过主光勾勒设备的主体轮廓，辅光补全结构暗部的细节，添加轻微的环境反射提升材质真实感，最终呈现的模型完整还原了游梁式抽油机的全部结构特征，各部件装配关系准确，可用于采油设备的结构展示、原理演示等场景，模型结构严谨，细节丰富，充分还原了陆上油井开采核心设备的真实样貌。
