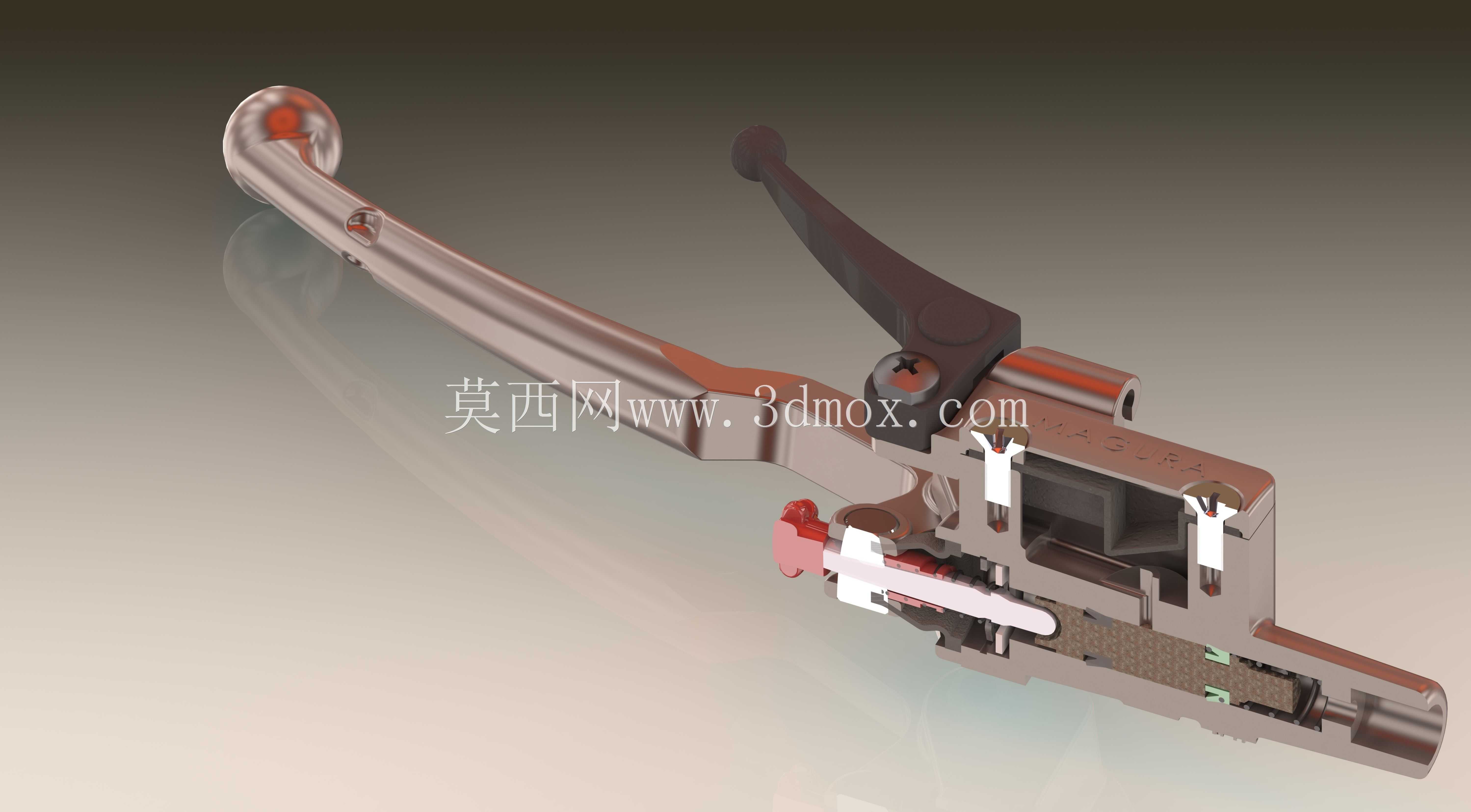

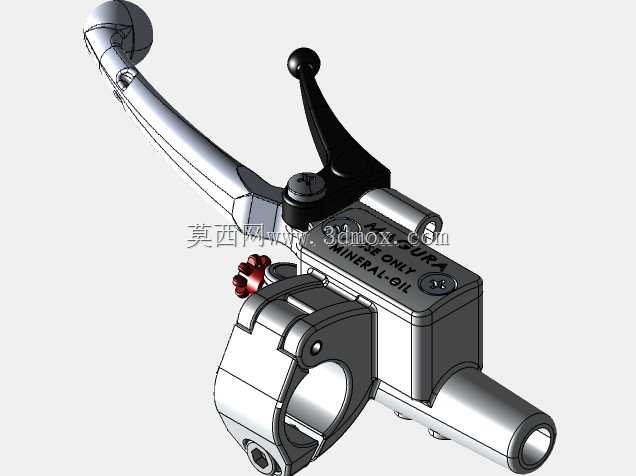

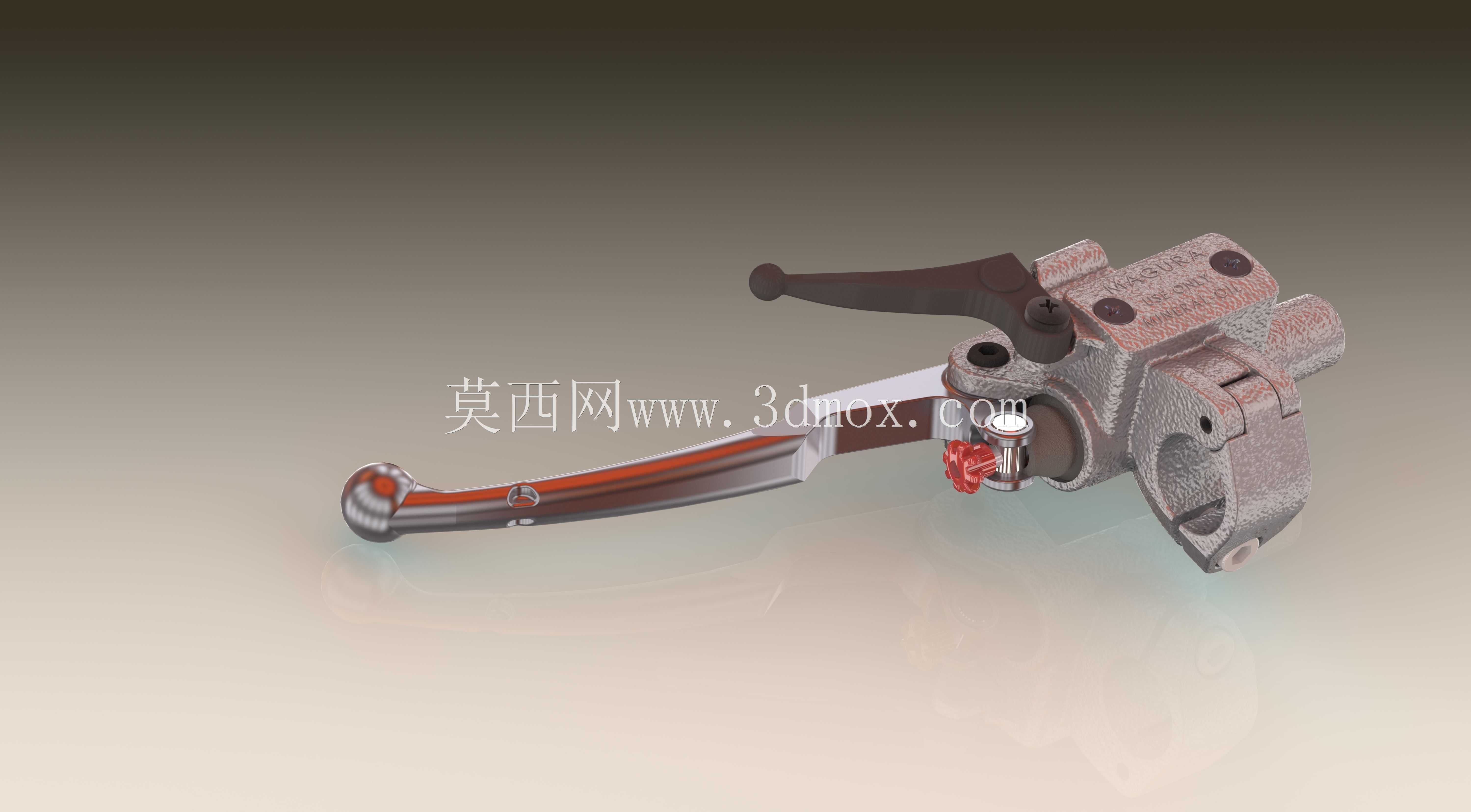

越野摩托车液压离合器操纵杆结构设计

该离合器操纵杆主要适配大排量越野摩托车的离合操纵系统，安装于车手把左侧位置，是骑手操控发动机动力通断的核心人机交互部件，直接决定骑行过程中换挡、起步、驻车时的动力衔接平顺性，尤其适配林道穿越、场地竞技等高强度骑行场景下的频繁离合操作需求，能在颠簸路况下保持稳定的操纵反馈，避免离合打滑或操纵卡滞带来的骑行风险。从功能特性来看，该结构采用液压式离合驱动逻辑，相比传统拉线式离合，操纵力可降低百分之四十左右，长时间骑行能大幅减轻骑手手部疲劳，手柄端部设置的调节结构可适配不同手掌大小的骑手使用，自由行程调节无需额外工具即可快速完成，适配不同骑行姿态下的操纵习惯。主体基座采用一体式铸造成型结构，安装抱箍位置预留了标准车把直径的安装圆弧面，安装边界完全适配常规越野摩托车22毫米直径的手把钢管，基座上集成的液压油腔、推杆安装位、手柄转轴孔采用同轴度公差控制，确保液压推杆的运动轨迹与手柄摆动轨迹完全匹配，减少动力传递过程中的虚位损耗。手柄杠杆的力臂比例经过反复调校，从转轴到手指握持区的力臂长度与转轴到液压推杆接触点的力臂长度比值经过优化，既保证足够的液压驱动推力推动离合分泵，又不会让骑手捏合手柄时需要施加过大的握力，手柄表面的防滑纹理贴合手指自然弯曲的弧度，捏合过程中受力均匀，不会出现局部硌手的问题。手柄上集成的驻车锁止结构可在坡道路段临时驻车时锁止离合状态，无需骑手长时间捏合手柄，提升复杂路况下的操作便利性，基座上的油液观察窗可直观查看液压油腔的液位状态，日常维护时无需拆解结构即可快速判断油液余量。整个结构的运动部件之间预留了合理的配合间隙，在泥沙、雨水等恶劣使用环境下，依然能保证手柄摆动顺畅，不会因为异物进入出现卡滞，外露的金属部件做了防锈耐磨处理，长期户外使用也不会出现锈蚀失效的问题，整体结构紧凑，安装后不会超出车把原有防护空间，倒车时能借助手把护杠的防护避免直接撞击损坏。
