生产线吊挂式工件夹持运输吊具结构

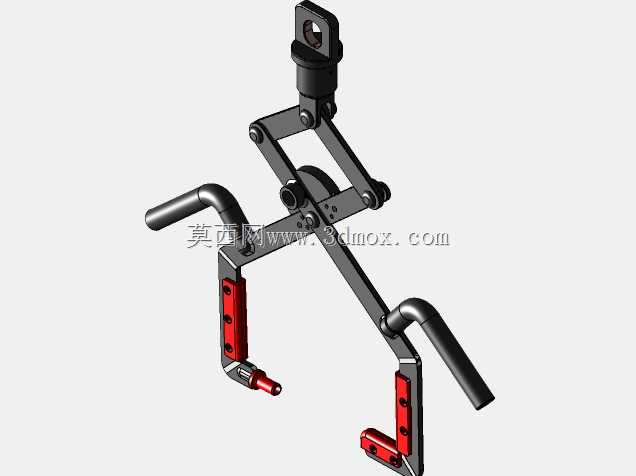

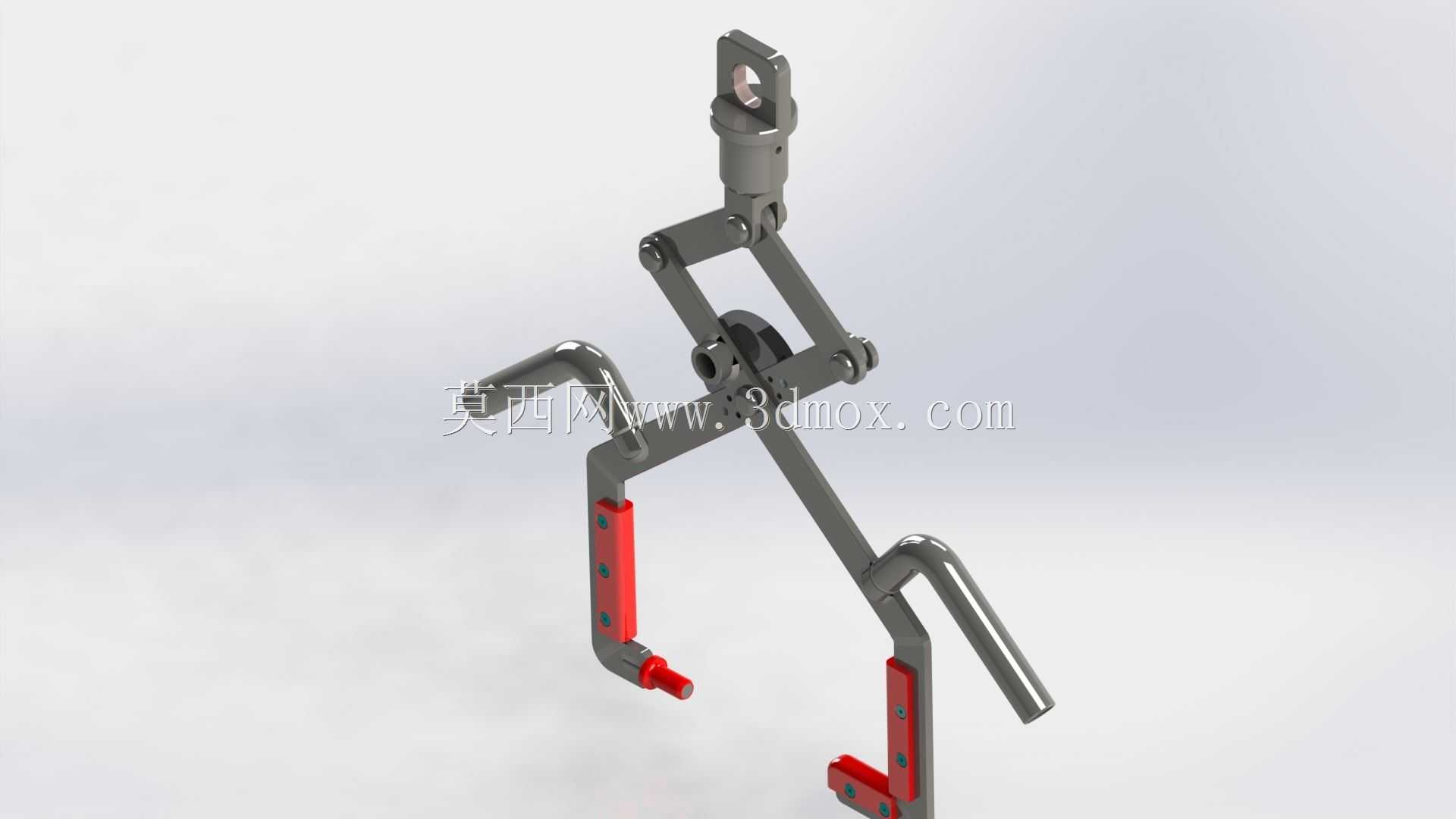

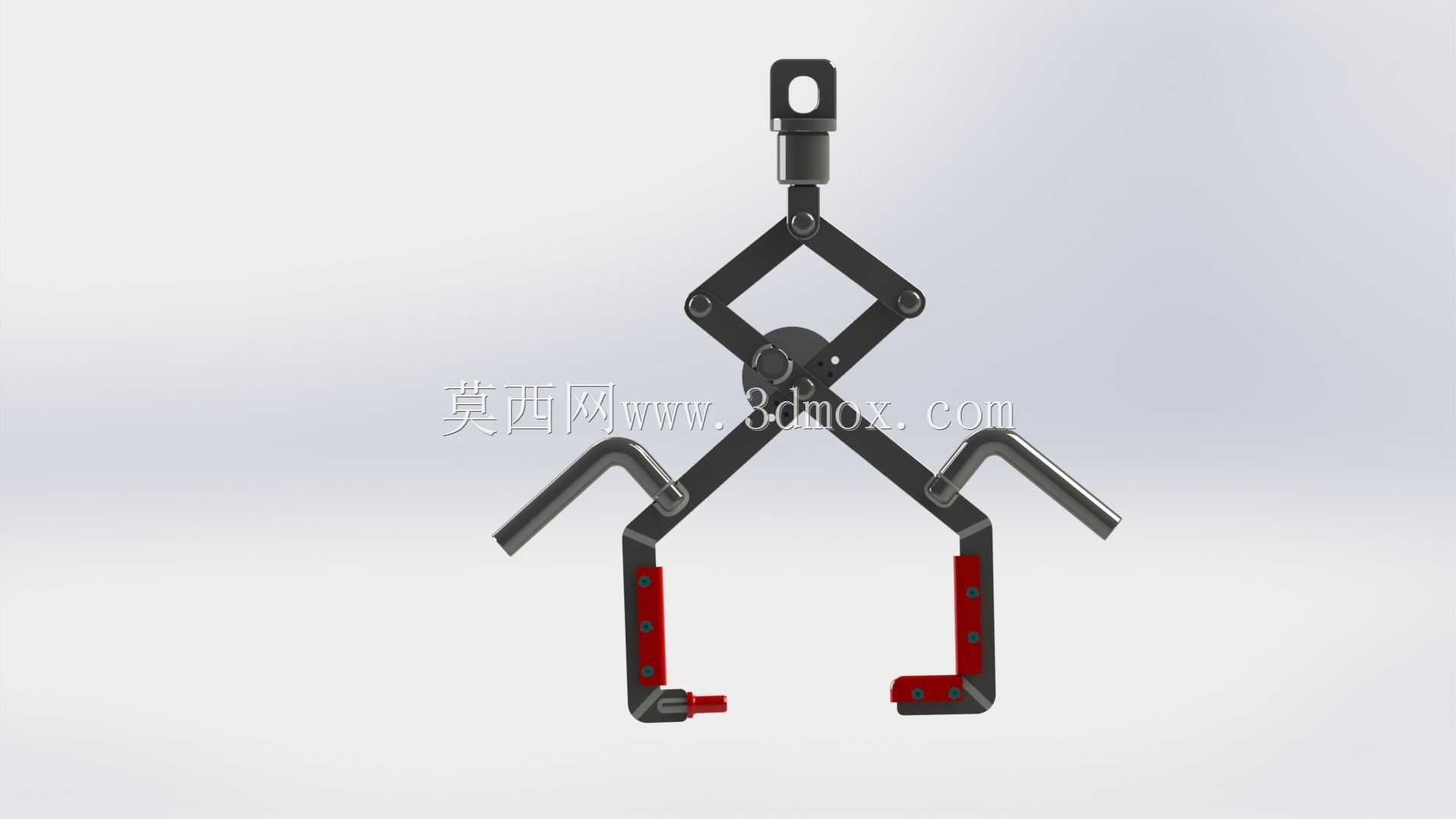

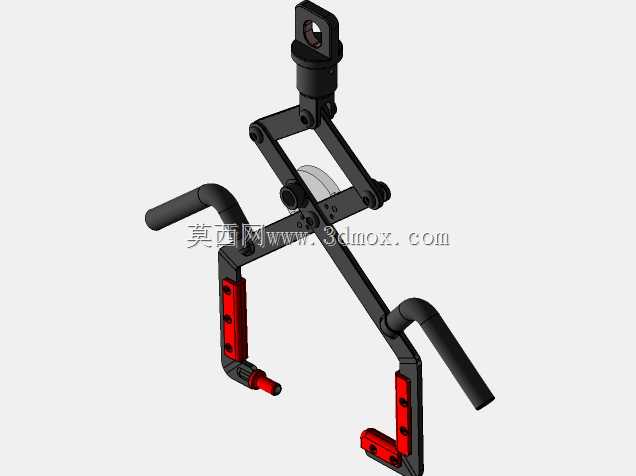

该吊挂运输夹主要应用于连续式生产流水线的空中悬挂输送场景，常见于汽车零部件焊装线、五金件电泳涂装线、家电壳体喷涂线、重型配件装配转运线等需要跨工位长距离吊挂输送工件的生产环节，替代传统人工抬运或地面输送的低效模式，适配悬挂输送链的挂点安装标准，可随输送链完成水平移动、上下坡、转弯等全路径输送动作，全程稳定夹持工件避免掉落。从实际用途来看，该夹具可根据待转运工件的外形调整夹持点位，既能够夹持带杆状结构的轴类、管件工件，也可通过调整夹臂开合角度适配框类、异型结构件的吊挂需求，夹持接触位置带有防滑缓冲结构，避免硬质金属夹臂刮伤工件表面，尤其适合表面处理工序中需要完整暴露工件外表面的喷涂、电泳、烘干作业，不会遮挡工件表面影响处理效果。在功能特性上，该夹具采用连杆式自锁结构设计，当挂点受向上的拉力、夹臂承载工件重量时，连杆机构会形成力学死点，工件重量越大夹持力越强，不会出现松脱打滑的问题，无需额外配置锁紧驱动元件，依靠工件自重即可实现自动锁紧，取放工件时仅需向上托起夹臂下端即可解锁，操作便捷无额外动力消耗；夹臂上设置有多组安装孔位，可根据工件尺寸调整夹持端的安装位置，适配不同规格工件的夹持需求，铰接位置均配置耐磨衬套，长期往复转动也不会出现过量磨损间隙，延长整体使用寿命。设计思路上，整体采用对称式受力结构，上端挂接部位设置铰接旋转接头，可允许夹具在输送过程中随工件重心自动调整姿态，避免工件倾斜晃动；夹臂采用弯折成型的高强度钢材制作，在保证结构强度的同时尽可能降低自身重量，减少悬挂输送链的负载；夹持端的红色防滑垫块采用耐磨耐温的非金属材质，既可以增大夹持摩擦力，也能够耐受涂装烘干环节的高温环境，不会出现融化或脱落问题。外形尺寸与安装边界方面，该夹具整体收拢状态下纵向长度适配常规悬挂输送线的吊点间距，横向最大开合宽度可覆盖多数中小型工业工件的夹持尺寸，上端挂孔的孔径匹配行业通用的悬挂链挂钩直径，无需额外加工转接件即可直接安装使用，夹臂张开时的最大外伸尺寸不会超出输送线的安全通道边界，可顺利通过输送线的弯道、上下坡段以及工位间的安全隔离栏间隙，不会出现运行卡滞问题。
