多量程浮子式储罐液位检测传动装置

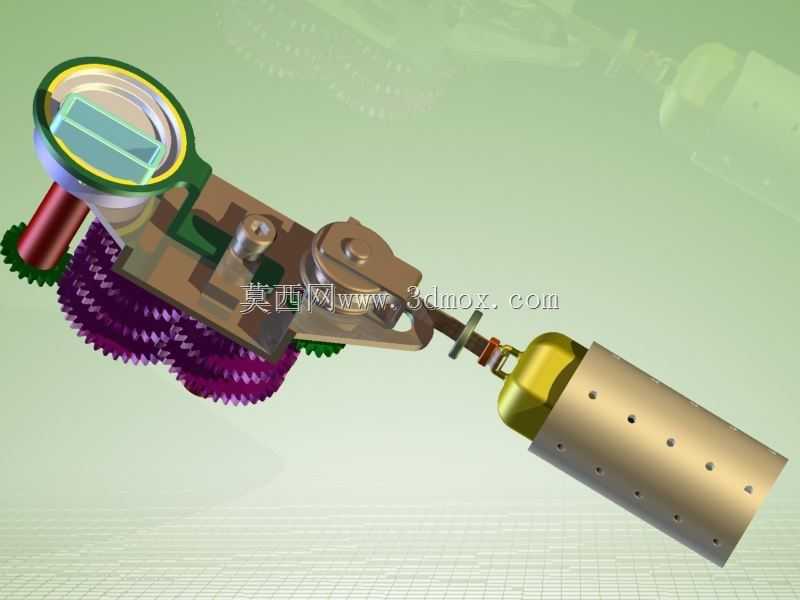

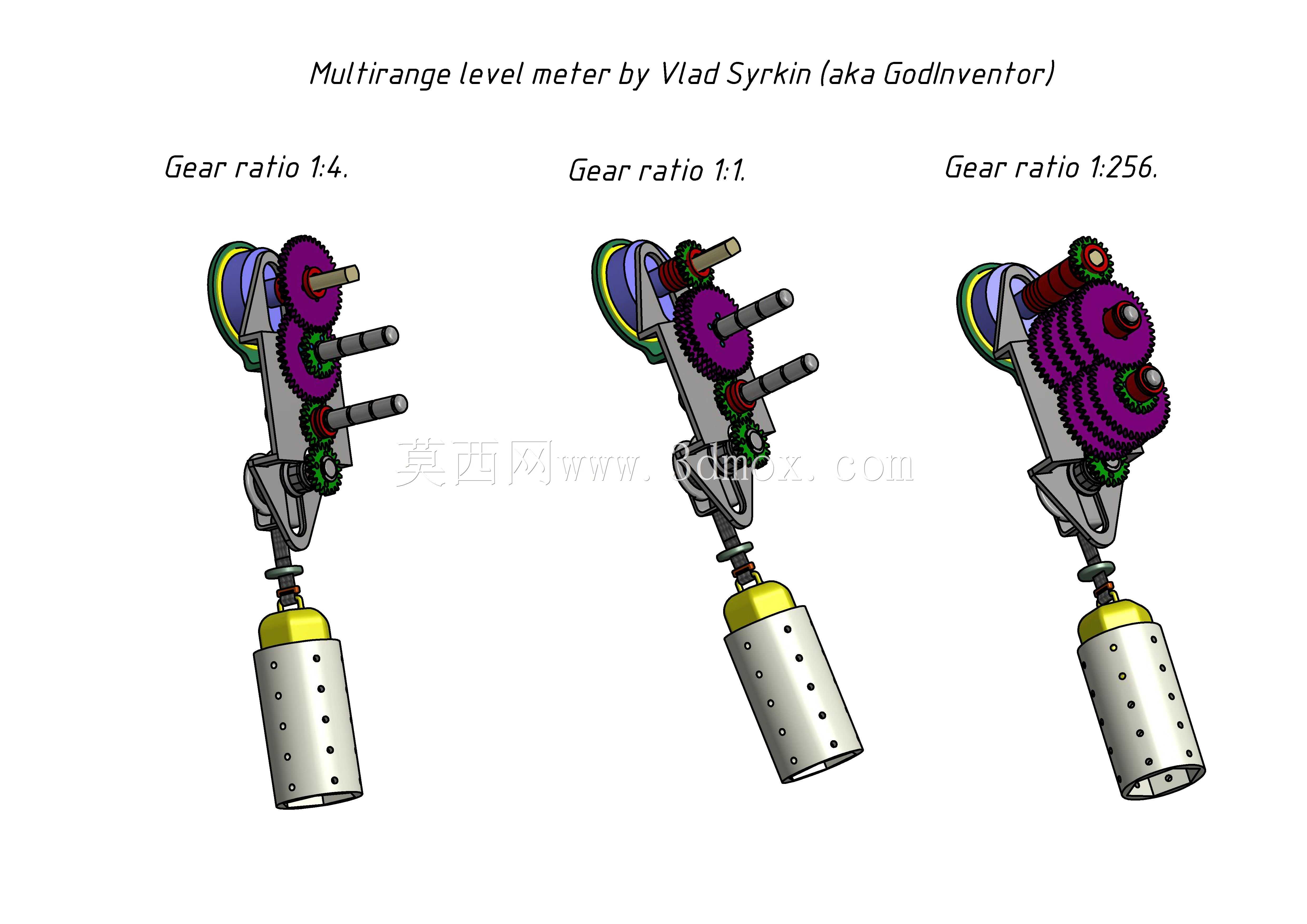

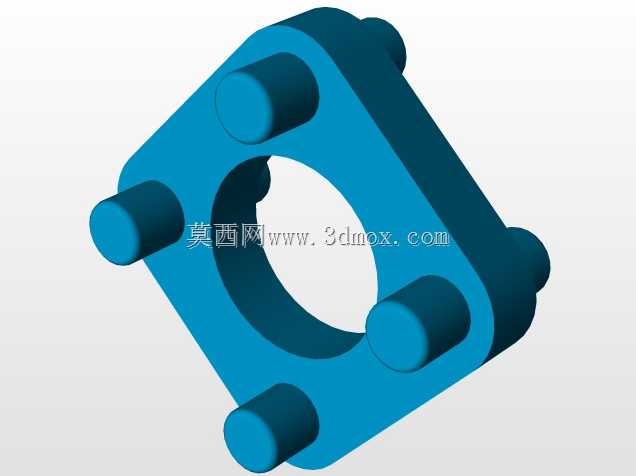

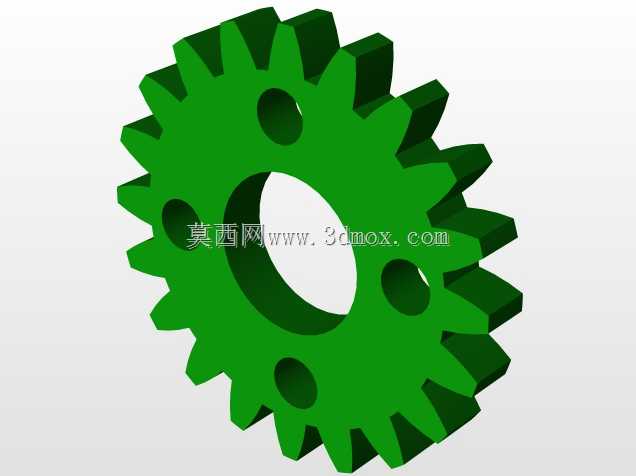

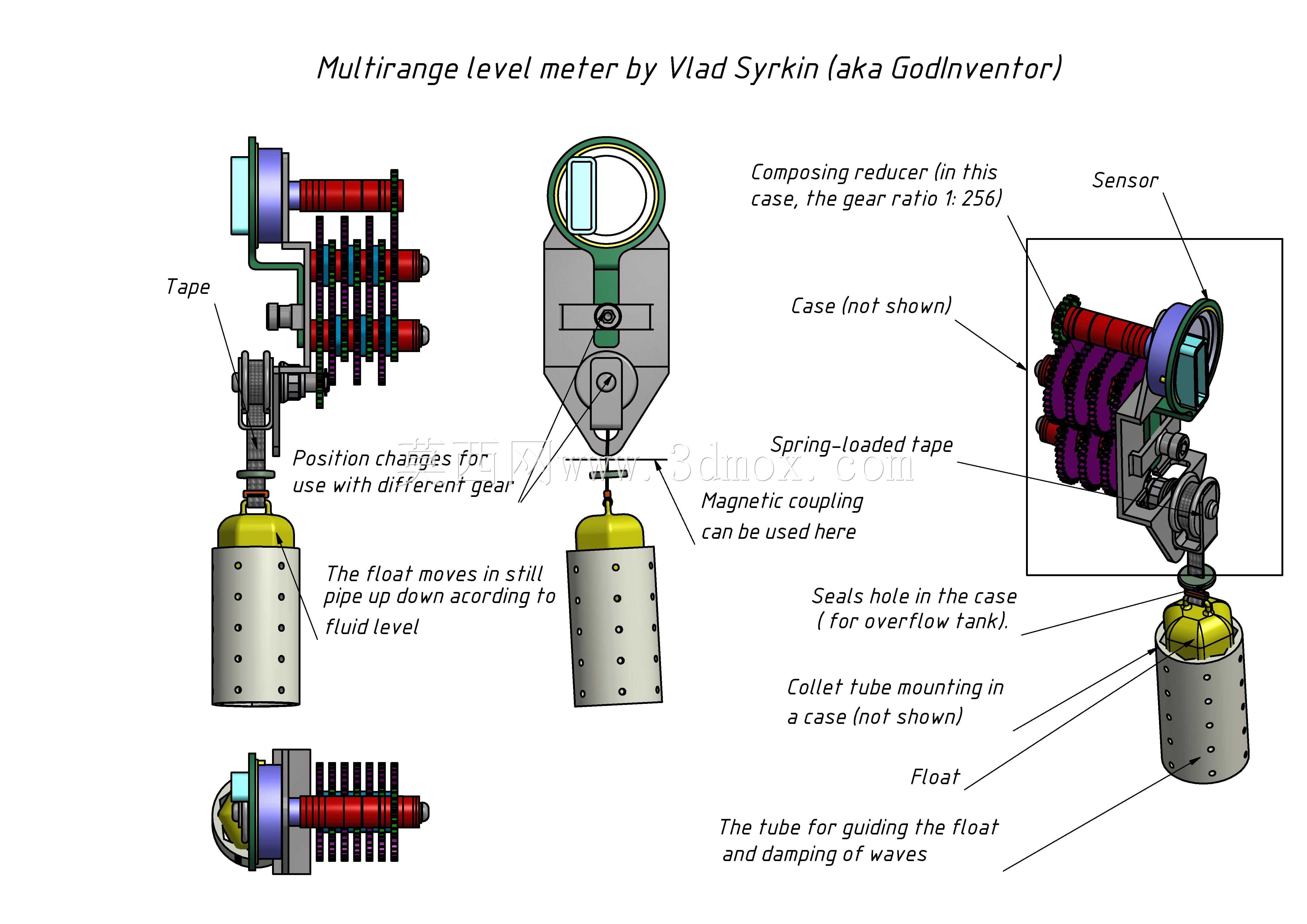

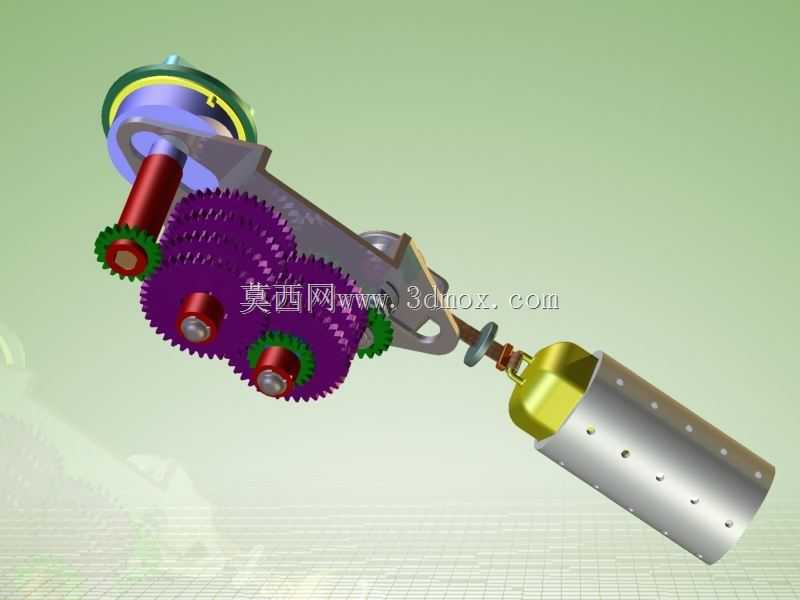

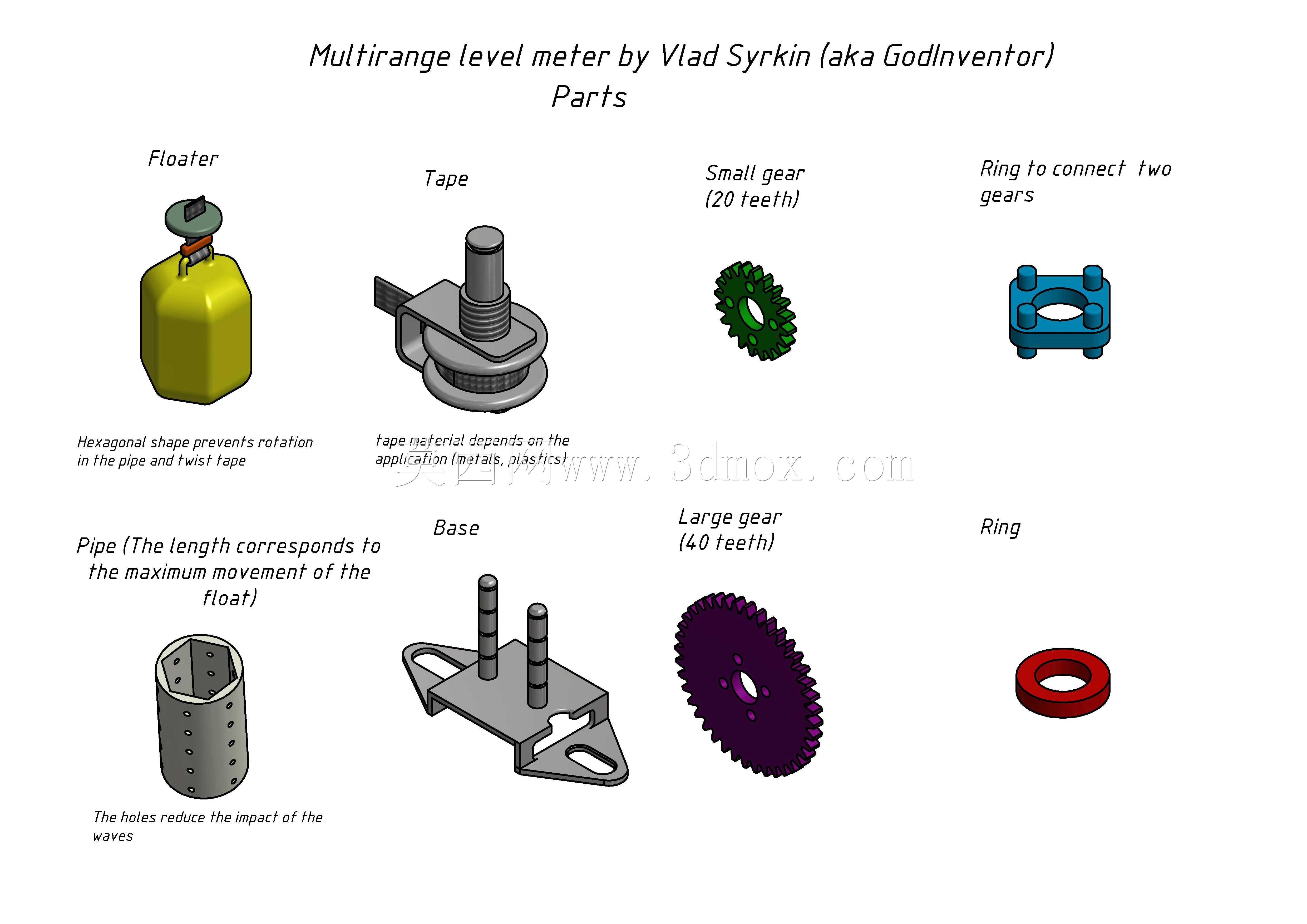

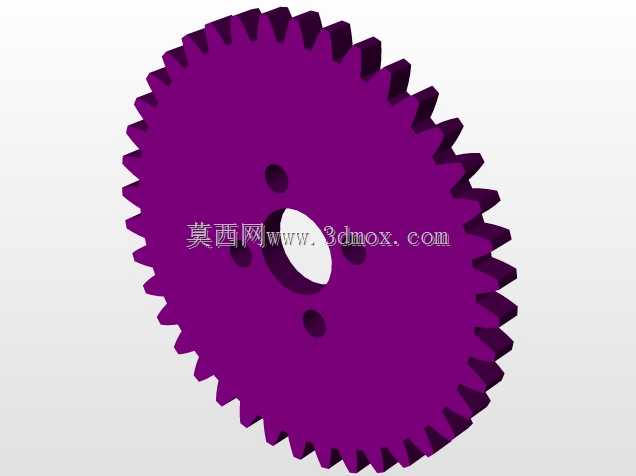

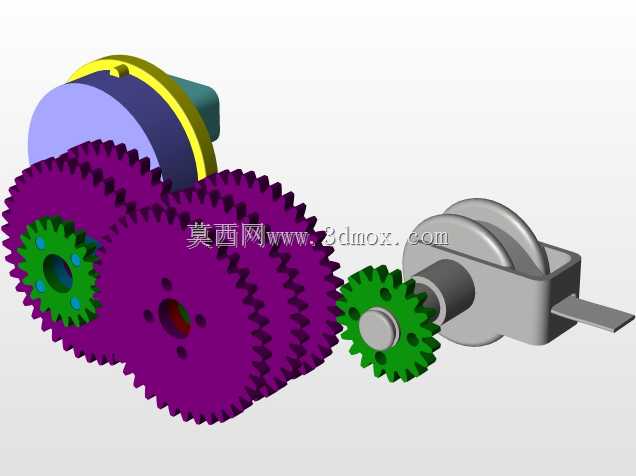

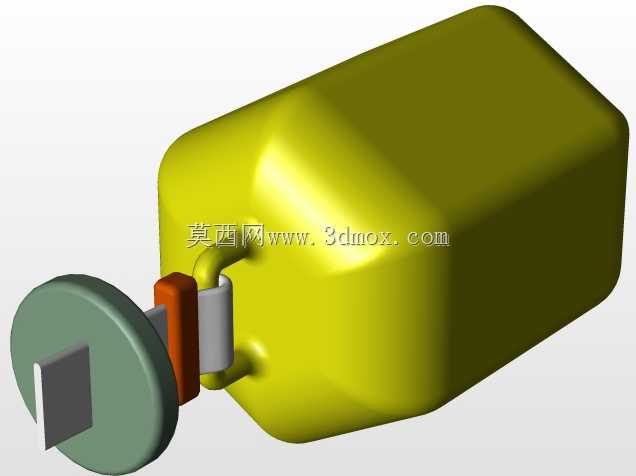

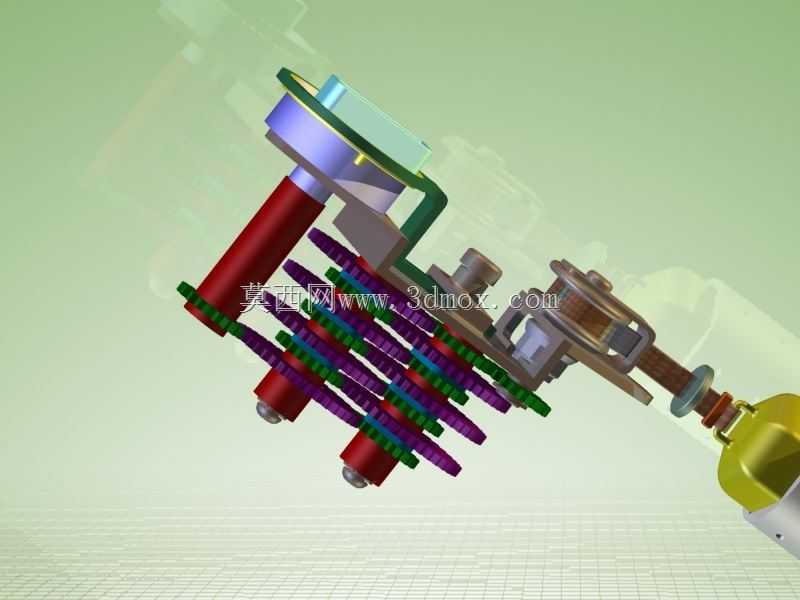

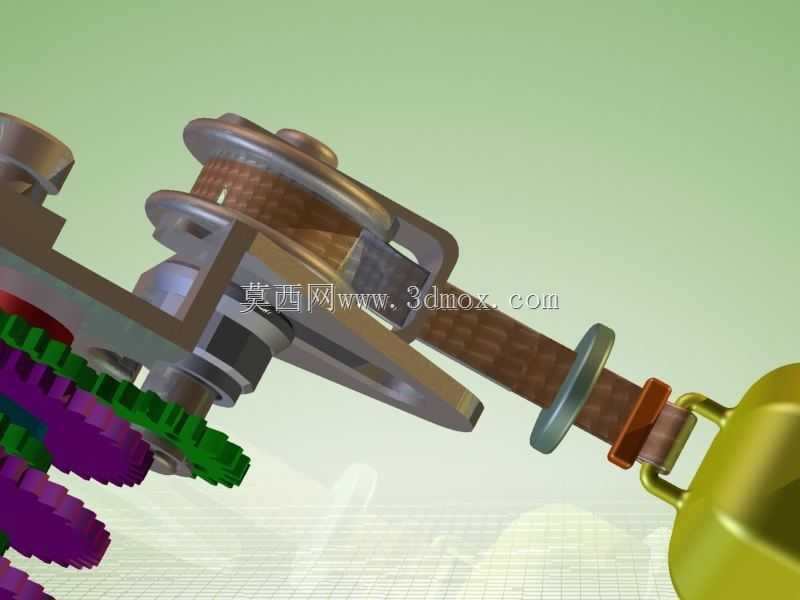

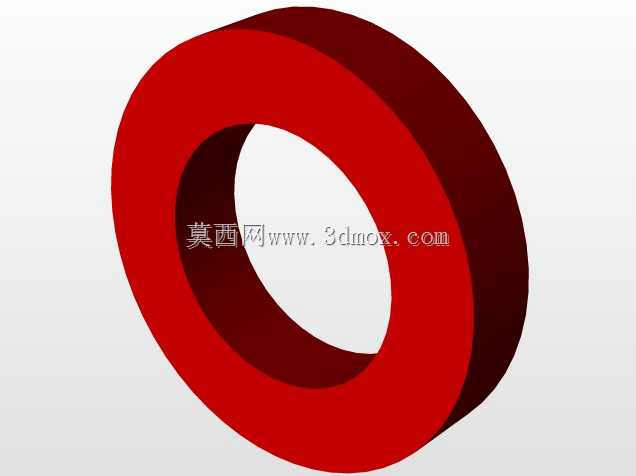

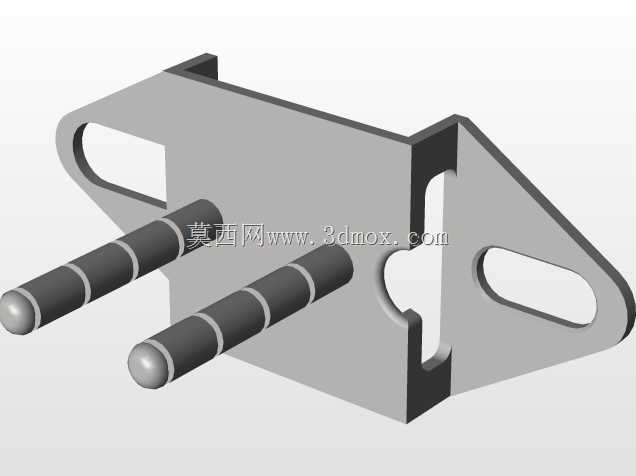

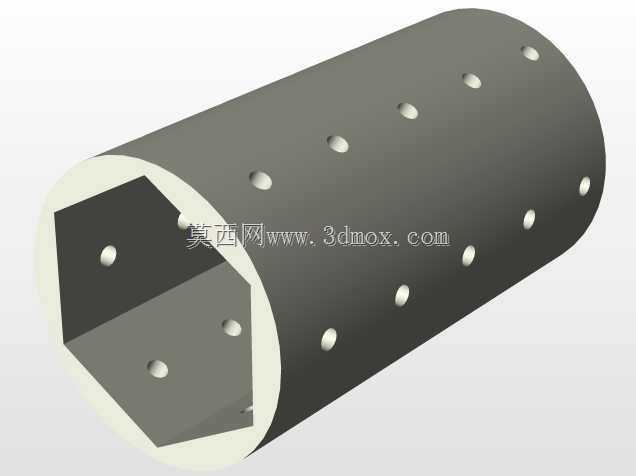

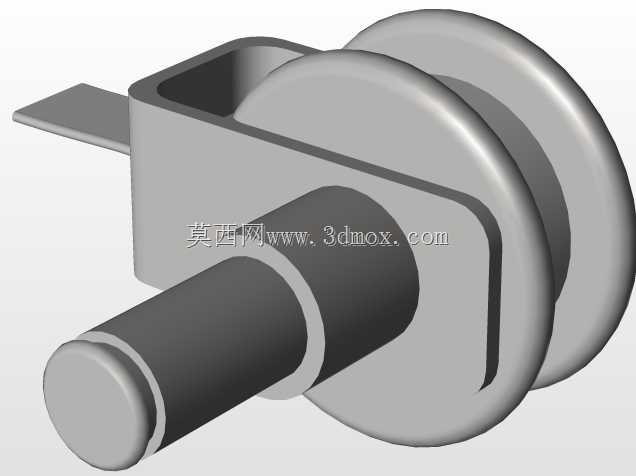

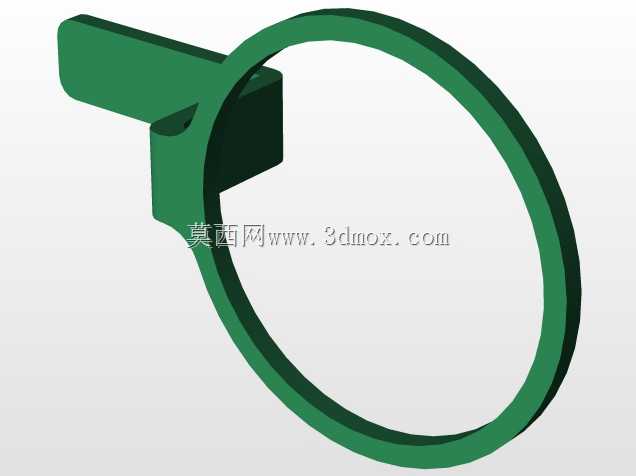

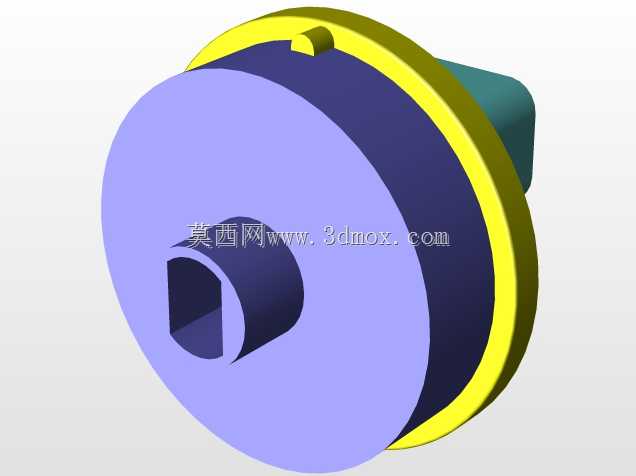

该装置主要应用于常压及低压储液罐体的液位检测场景，覆盖工业原料储罐、民用储液槽、中小型油料存储罐等多类容器的液位监测需求，可适配不同高度、不同量程的罐体安装环境，解决传统单量程液位计适配性差、小量程精度不足、大量程传动比不足导致的检测误差偏大问题。装置核心功能是将浮子随液位升降的直线位移，通过多级齿轮传动结构转化为可被检测元件识别的角位移信号，实现液位数值的精准传递与输出，可适配不同密度的液态介质检测场景，通过调整传动组的齿轮啮合数量、浮子连杆长度即可匹配不同的液位测量范围，无需重新设计整体结构。设计层面采用了模数统一的渐开线圆柱齿轮作为传动核心，齿轮组采用同轴叠装布局，各级齿轮传动比设定为2的整数倍，可通过增减啮合齿轮的数量实现1、2、4、8、16等多档传动比切换，对应覆盖1/2、1/4、1/8、1/16等不同量程的缩放需求，当测量小高度罐体时选用小传动比档位保证检测灵敏度，测量大高度罐体时选用大传动比档位，将浮子的大行程直线位移转化为检测端的小角度转动，避免超出行程范围造成结构损坏。传动端设置了低刚度弹簧加载结构，弹簧预紧力略大于浮子自重，既可以保证齿轮副始终保持单侧啮合无回程间隙，消除传动空程带来的检测误差，又不会额外增加浮子的运动阻力，避免浮子卡滞导致液位检测失真。装置的传感主体部分采用密封式筒体结构，仅在浮子穿出端设置动密封结构，可有效避免罐内液体溢出进入传动腔，若后续需要适配带压罐体或腐蚀性介质场景，可在浮子连杆与筒体的衔接位置加装磁性联轴器，通过非接触式磁力传递扭矩，彻底取消动密封结构实现完全密封，杜绝介质泄漏风险。安装边界方面，装置整体采用侧装式布局，传感筒体通过法兰固定在储罐侧壁预设的安装位，浮子组件垂入罐内液体中，齿轮传动组位于罐体外部的防护壳内，整体横向安装尺寸不超过200mm，垂向浮子连杆长度可根据罐体高度灵活裁切，适配0.5m到8m范围的液位测量需求，安装时仅需保证浮子运动路径无罐体内部构件遮挡即可，无需对罐体进行大规模改造，适配现有多数储液罐的升级改造需求。
