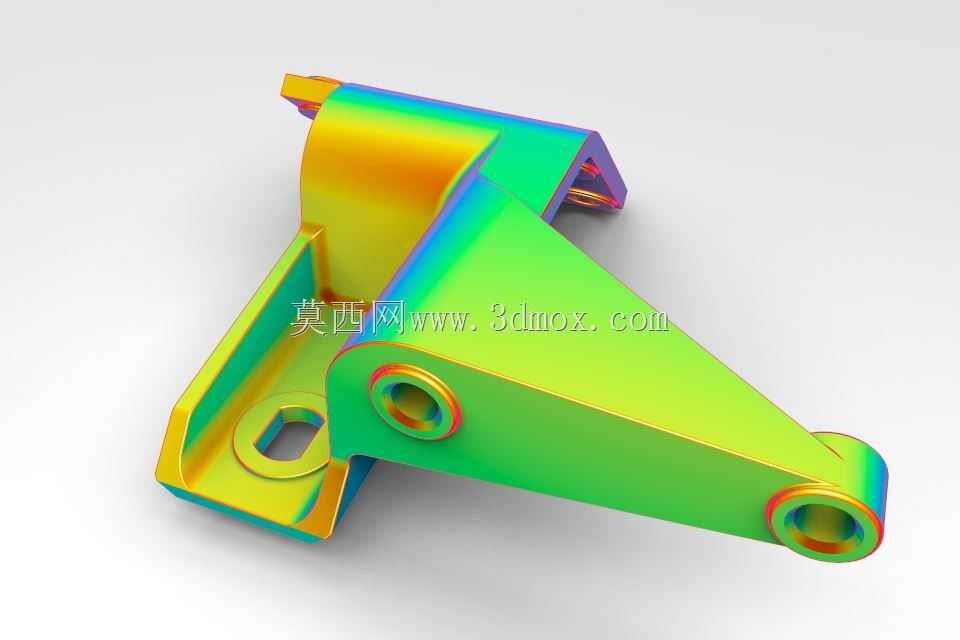

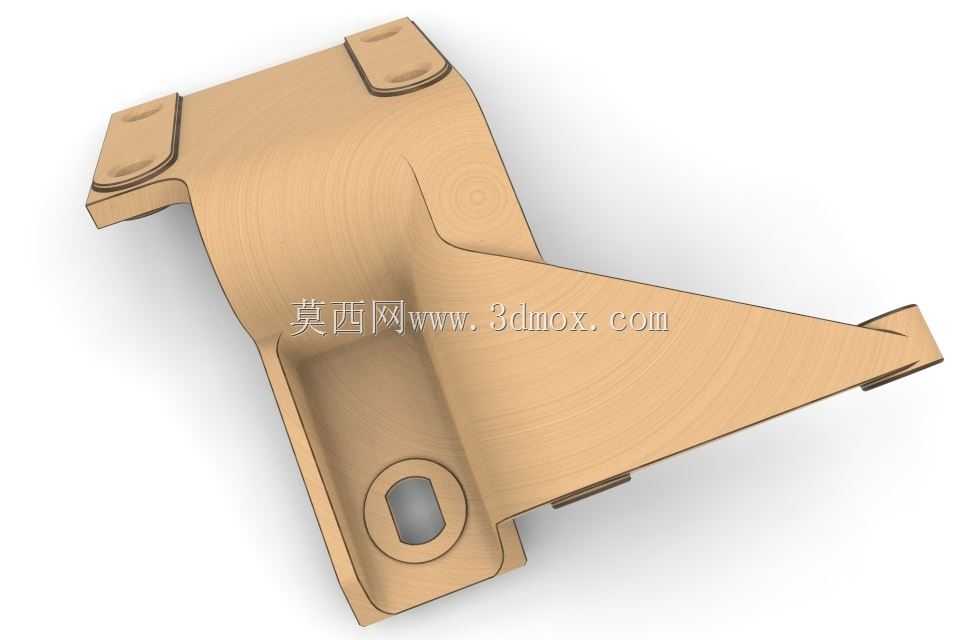

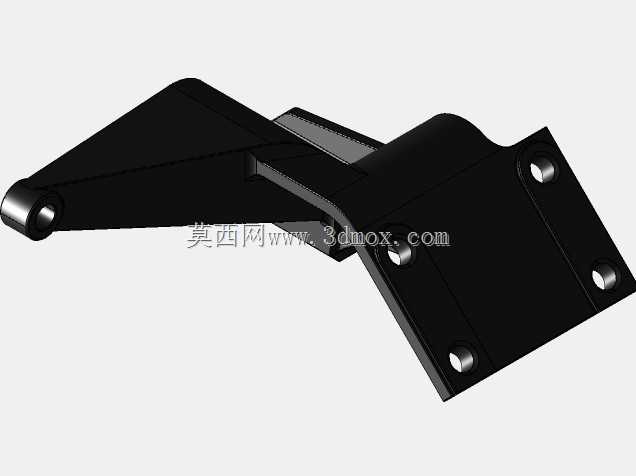

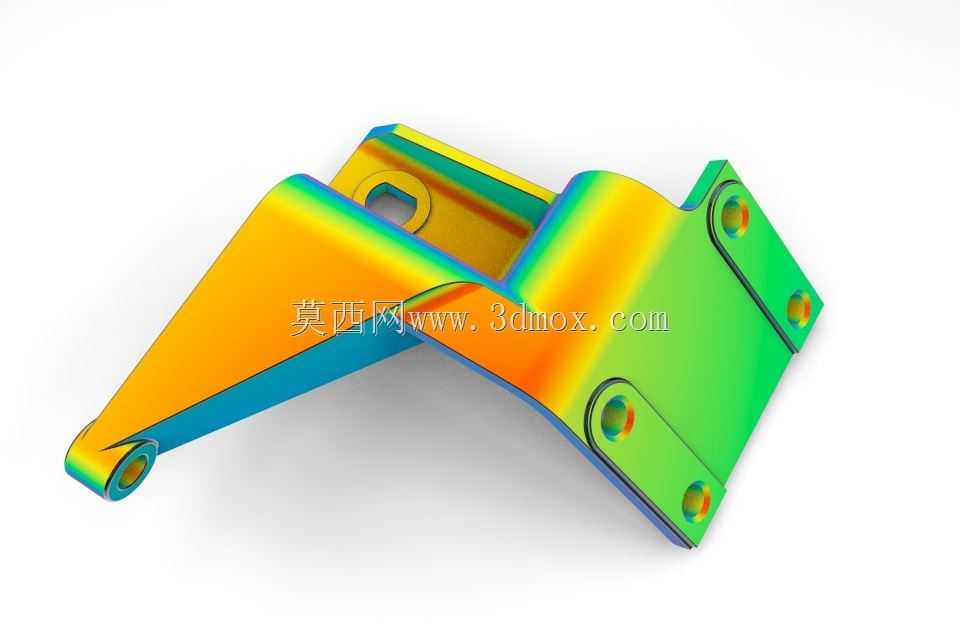

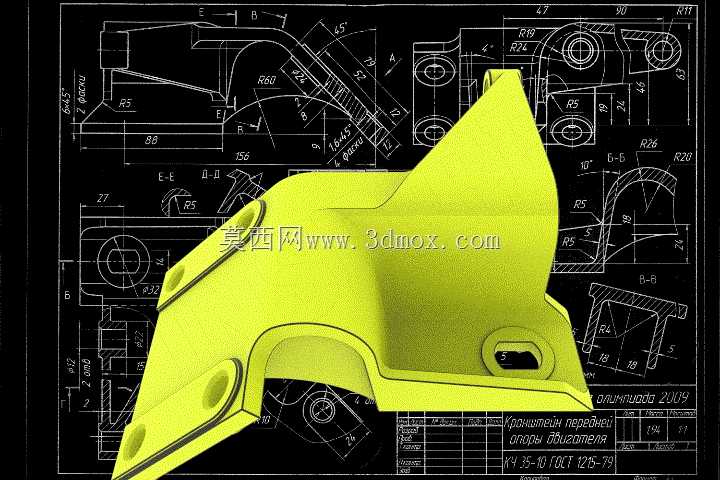

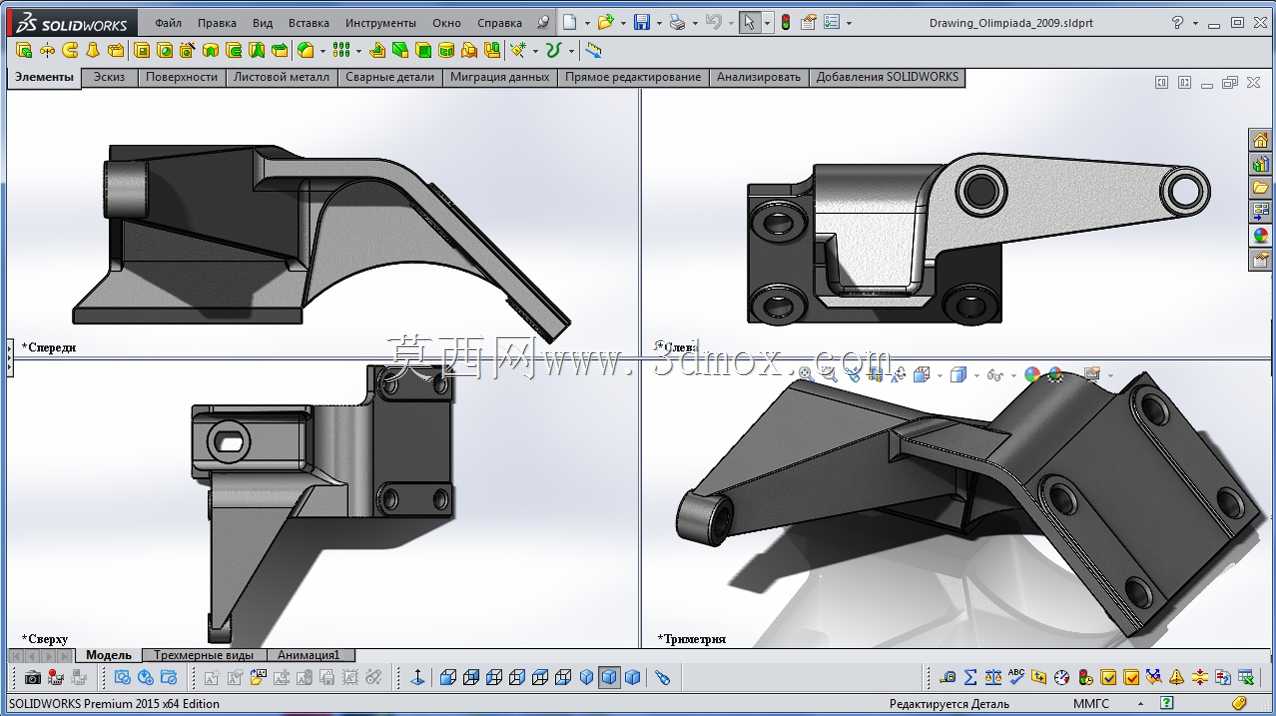

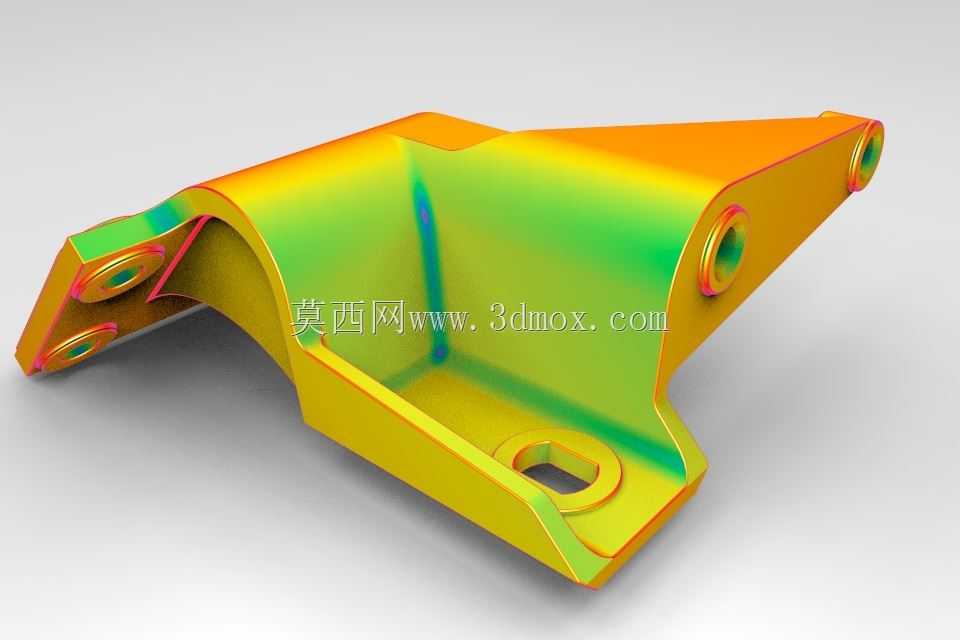

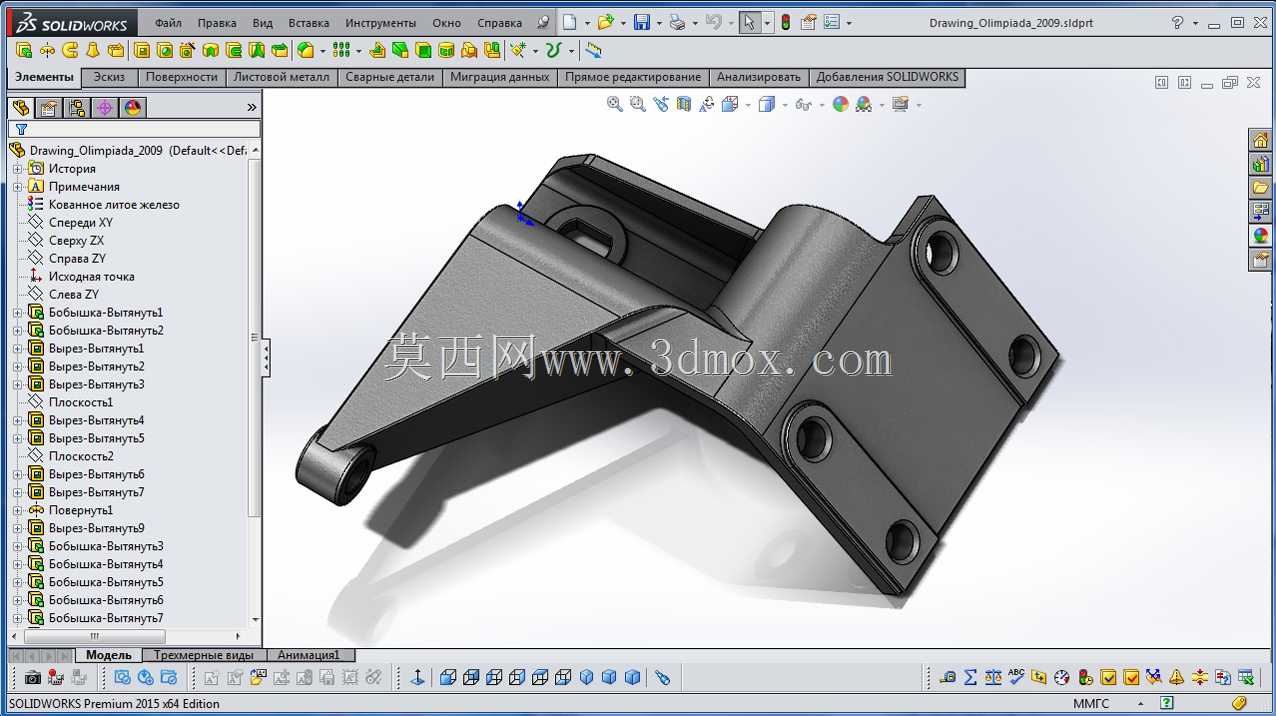

汽车前舱发动机固定安装支架结构

该安装支架应用于乘用车前舱动力总成装配场景，是衔接发动机本体与前舱副车架/车身纵梁的核心承载连接件，主要承担发动机运行过程中的载荷传递、位移约束与振动缓冲功能，可在车辆起步、加速、制动及颠簸路面行驶时，限制动力总成的异常窜动，避免动力总成与周边管路、线束、覆盖件发生运动干涉，同时将发动机运行产生的部分振动通过悬置系统传导至车身结构，提升整车NVH表现与行驶稳定性。从功能特性来看，该支架采用一体化弯折成型的承力结构，设置有多组带衬套安装位的连接孔位，不同孔位分别对应发动机缸体侧安装点、悬置软垫连接点与车身侧固定点，孔位周边做了加厚翻边处理，可分散螺栓紧固时的压应力，避免长期交变载荷下出现孔位开裂、变形问题；支架主体的弯折弧度经过力学优化，在保证结构强度的前提下尽可能削减非必要的材料冗余，实现轻量化与承载性能的平衡，边缘位置做了圆角过渡处理，可避免装配过程中划伤操作人员或周边管线。设计思路上，该支架优先匹配前置前驱车型的前舱布局，整体轮廓贴合发动机侧部的不规则安装空间，避让开了发动机侧部的机油滤清器、冷却管路接口、发电机安装位等周边部件，保证装配时无需额外调整周边部件位置即可完成对位安装；结构上采用多道加强筋设计，沿支架主要受力方向分布，可提升支架的抗扭、抗弯刚度，避免发动机大扭矩输出时支架产生形变导致动力总成定位偏移。从安装边界来看，支架各安装孔的相对位置严格匹配动力总成与车身的安装点坐标公差，安装面的平面度控制在装配要求范围内，可保证悬置软垫安装后受力均匀，不会出现偏磨问题；支架整体外轮廓尺寸适配前舱预留的安装空间，与周边部件的最小间隙满足整车装配的安全距离要求，不会在车辆运行过程中与周边部件发生碰撞摩擦，适配多数同排量前置动力总成的安装固定需求，可有效提升动力总成装配的可靠性与长期使用稳定性。
