MARADYNE M123K轴流冷却散热风扇结构设计

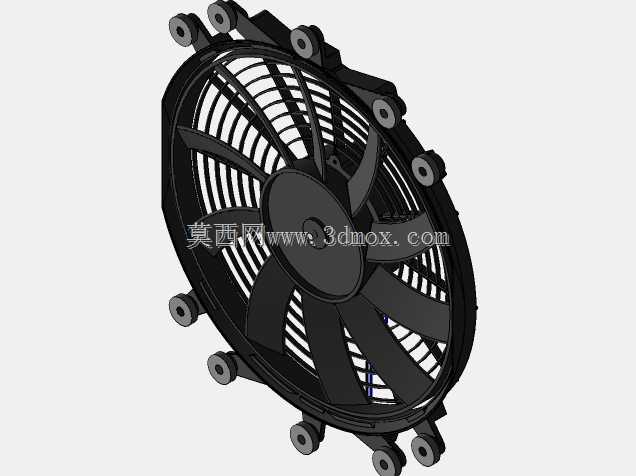

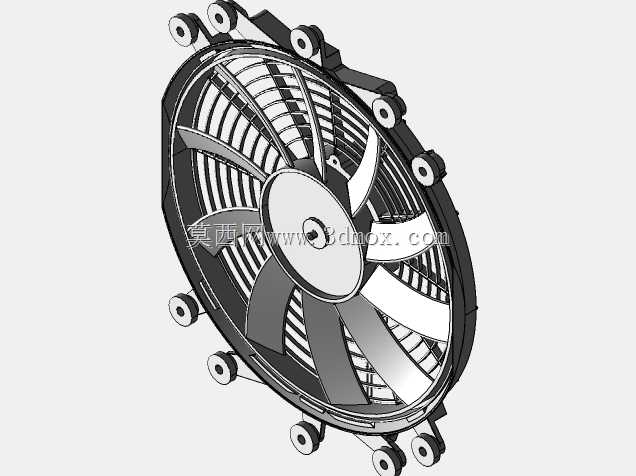

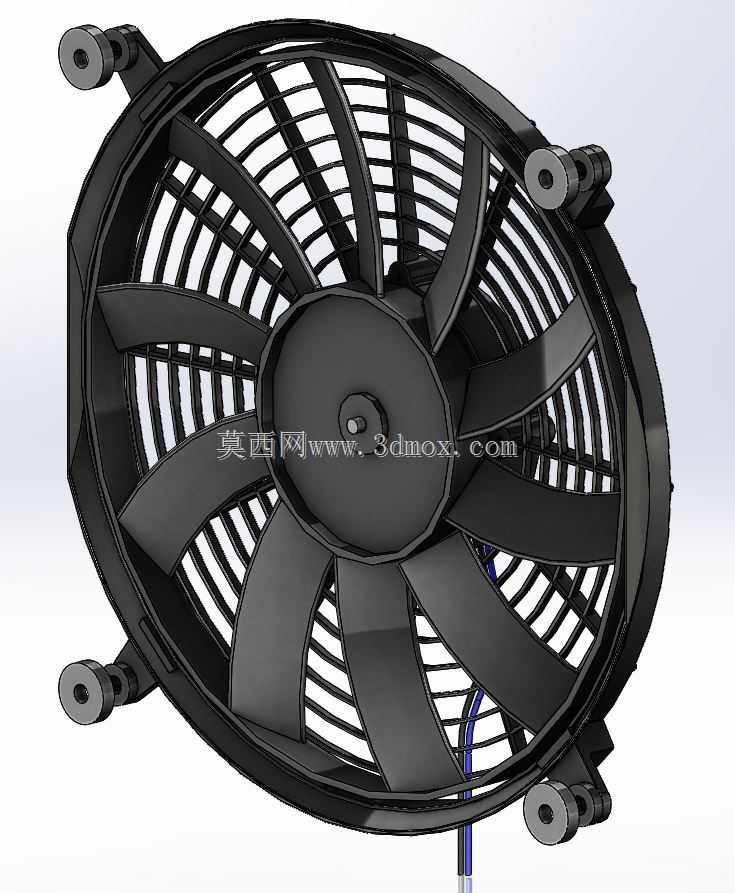

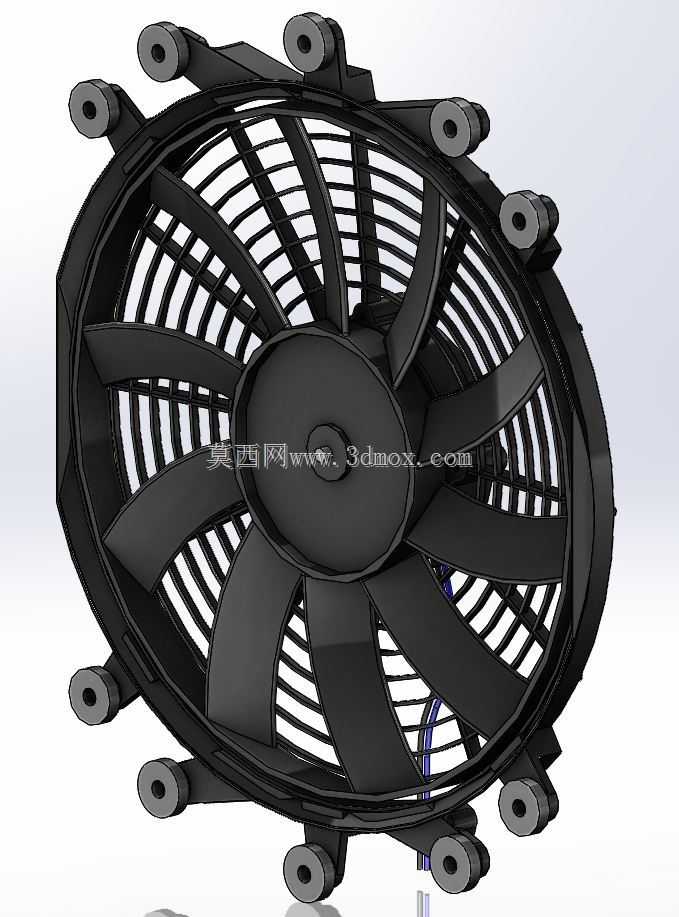

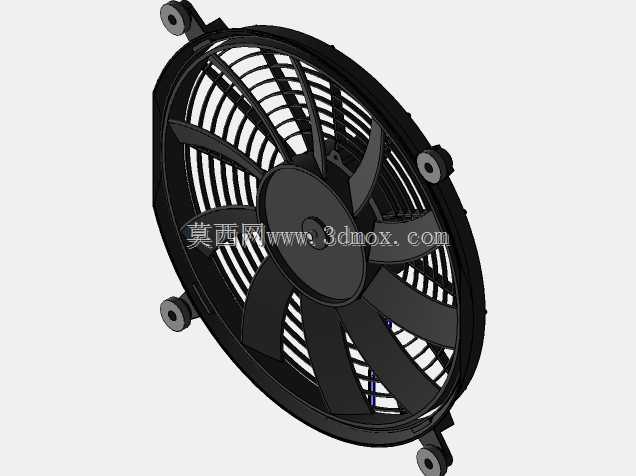

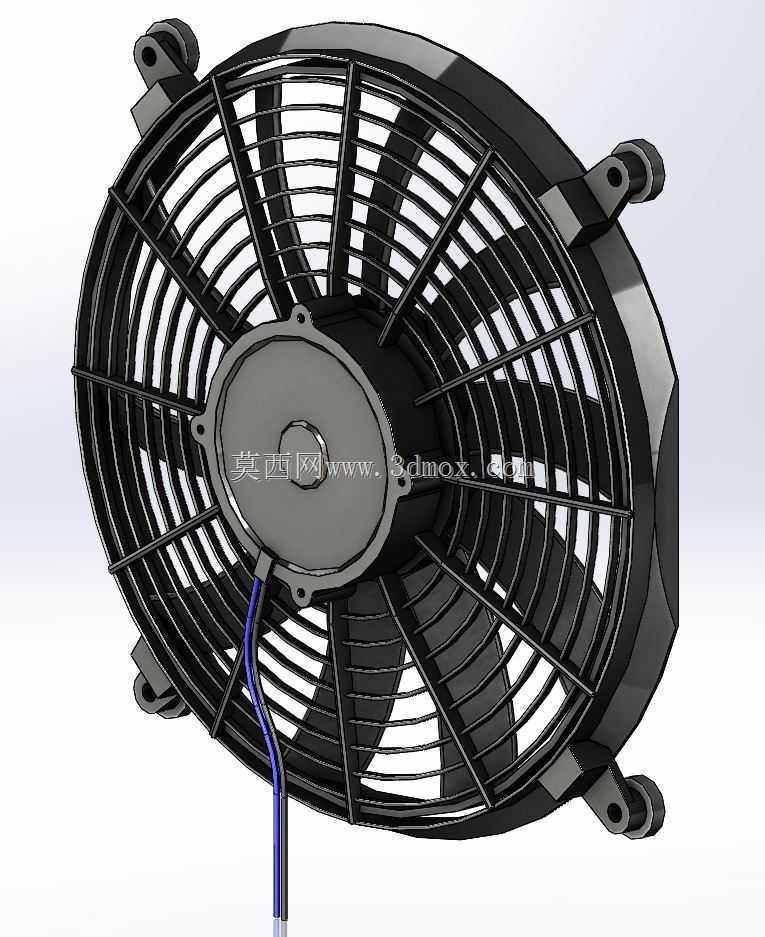

该款轴流冷却风扇主要面向紧凑型散热场景设计，可广泛应用于车载辅助散热、工业电控柜通风、小型制冷机组换热、改装车辆油冷系统配套等领域，核心作用是通过定向强制对流带走热源表面累积的热量，避免核心部件因持续工作温度超限出现性能衰减、寿命折损甚至热失效问题。在实际工况中，这类风扇既可以独立作为通风单元使用，也可以嵌入散热器总成、冷凝模块等换热组件中，配合散热鳍片、冷却管路完成热交换循环，适配需要持续稳定风冷散热的中低热负荷场景。从功能特性来看，该风扇采用吸风式轴流结构设计，叶片经过曲面弧度优化，在保证额定风量输出的同时尽可能降低运转风阻与气动噪音，外框采用一体化高强度防护网罩结构，既可以避免异物侵入扇叶区域造成卡滞损坏，也能对高速运转的叶片形成物理防护，提升使用过程中的安全性。风扇侧边预留的四个带减震胶垫的安装耳座，能够在安装后缓冲扇叶运转产生的微幅震动，避免震动传递到安装基体引发共振噪音，同时出线端做了防拉扯防护设计，适配长期震动的使用场景。在设计思路上，该模型做了双配置结构处理，基础状态为风扇整体装配完成的紧凑形态，可直接用于整体装配的空间占位与干涉检查；另一配置将安装位附带的橡胶垫圈与主体做了微幅分离处理，能够清晰展示减震组件的装配关系与安装层级，方便在总装设计中匹配对应的安装间隙，避免装配时出现尺寸冲突。从安装边界来看，该风扇为圆形外框结构，四个安装耳座呈对称分布，安装孔位的中心距、外框整体直径、扇叶厚度方向的尺寸都做了精准还原，设计时可直接参考模型预留的安装空间，匹配对应的固定螺栓规格与安装避让区域，扇叶与防护网罩之间预留了足够的安全间隙，不会在运转过程中出现擦碰问题，背部的电机腔体做了圆滑过渡处理，既可以优化进风侧的气流导向，也能减少积灰死角，提升长期使用的可靠性。
