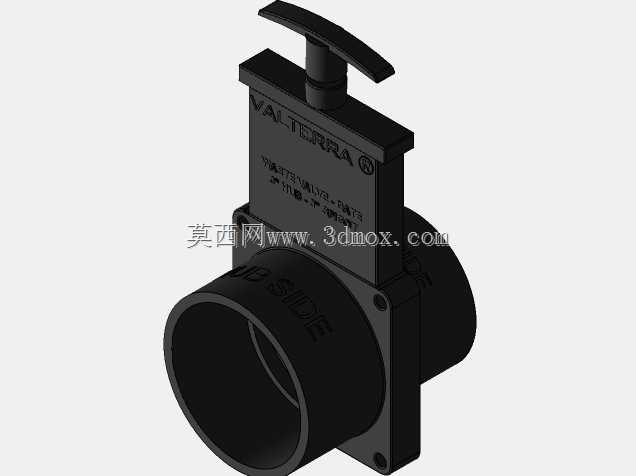

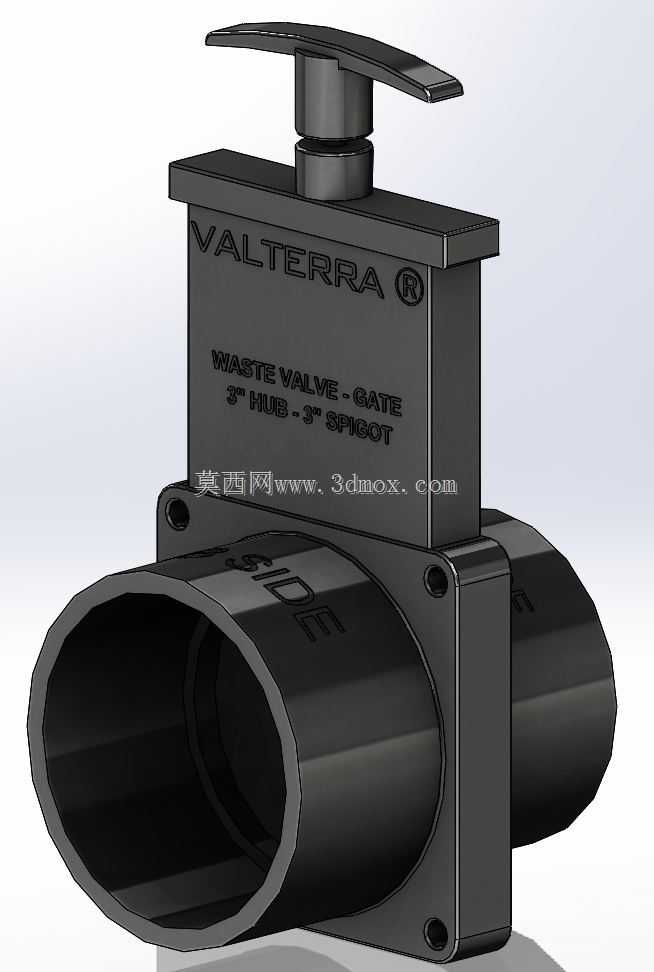

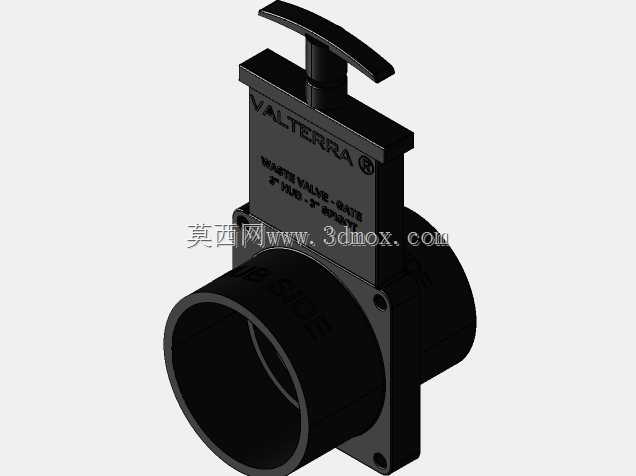

3英寸PVC承插式VALTERRA废水闸阀结构设计

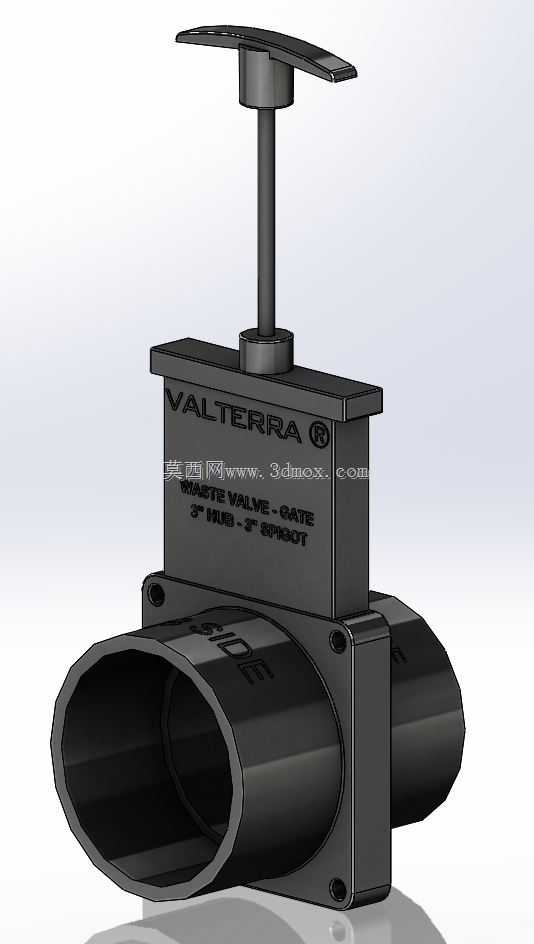

这款闸阀主要应用于民用建筑给排水、小型污水处理场站、农业灌溉输水、水产养殖水循环等场景的废水输送管路中，专门适配3英寸PVC管路的承插式安装需求，作为管路通断控制的核心部件，承担着截断或导通废水介质的作用，可有效应对含少量悬浮物、轻度腐蚀性的生活废水、养殖废水、轻度工业排水的输送控制场景，避免管路检修、支路切换时出现介质泄漏或串流问题。从功能特性来看，该闸阀采用升降式闸板结构，通过顶部的T型手柄旋转带动阀杆做轴向升降运动，带动阀体内的密封闸板完成垂直位移，实现阀门的开启与关闭动作，默认配置为常闭状态，操作时仅需旋转手柄即可完成状态切换，操作力矩适中，无需额外辅助工具即可手动完成启闭操作，闸板与阀座之间采用贴合式密封结构，关闭状态下可实现可靠的介质截断，无明显内漏问题，适配低压废水输送管路的压力工况。在设计思路上，整体采用一体化注塑成型的主体结构思路，阀体两端直接设计为与3英寸PVC管匹配的承插接口，无需额外配置转接头即可直接与同规格PVC管路完成插接粘接，大幅降低现场安装的配件成本与施工难度；顶部阀杆部位设置了导向限位结构，既保证阀杆升降过程的同轴度，避免闸板偏磨导致密封失效，也对阀杆的升降行程做了机械限位，防止操作过度导致阀杆脱出或闸板卡滞；阀体侧面设置了加强筋结构，在不额外增加整体壁厚的前提下提升阀体的结构强度，可承受管路安装时的插接外力以及输水过程中的水锤冲击，避免阀体出现开裂变形问题。从外形尺寸与安装边界来看，阀体整体为方正结构搭配两端圆柱形承插口，顶部操作手柄的高度预留了足够的操作空间，安装时无需在阀体上方预留过大的操作净空，仅需保证手柄可完成整周旋转即可；两端承插口的深度符合PVC管路粘接的标准尺寸要求，安装时将PVC管插入承插口至定位台阶处即可保证粘接强度，阀体整体的轴向长度适配常规PVC管路的安装间距，无需对原有管路进行额外裁切调整即可完成替换安装；阀体底部为平整结构，可直接贴合管路安装面或配套简易管卡完成固定，无需设计专用的安装支座，进一步降低了现场安装的复杂度。整体结构紧凑，没有多余的冗余设计，所有结构特征都围绕PVC管路废水输送的实际使用需求展开，兼顾了密封可靠性、操作便捷性与安装适配性。
