房车舱顶翻盖式排风通风装置结构

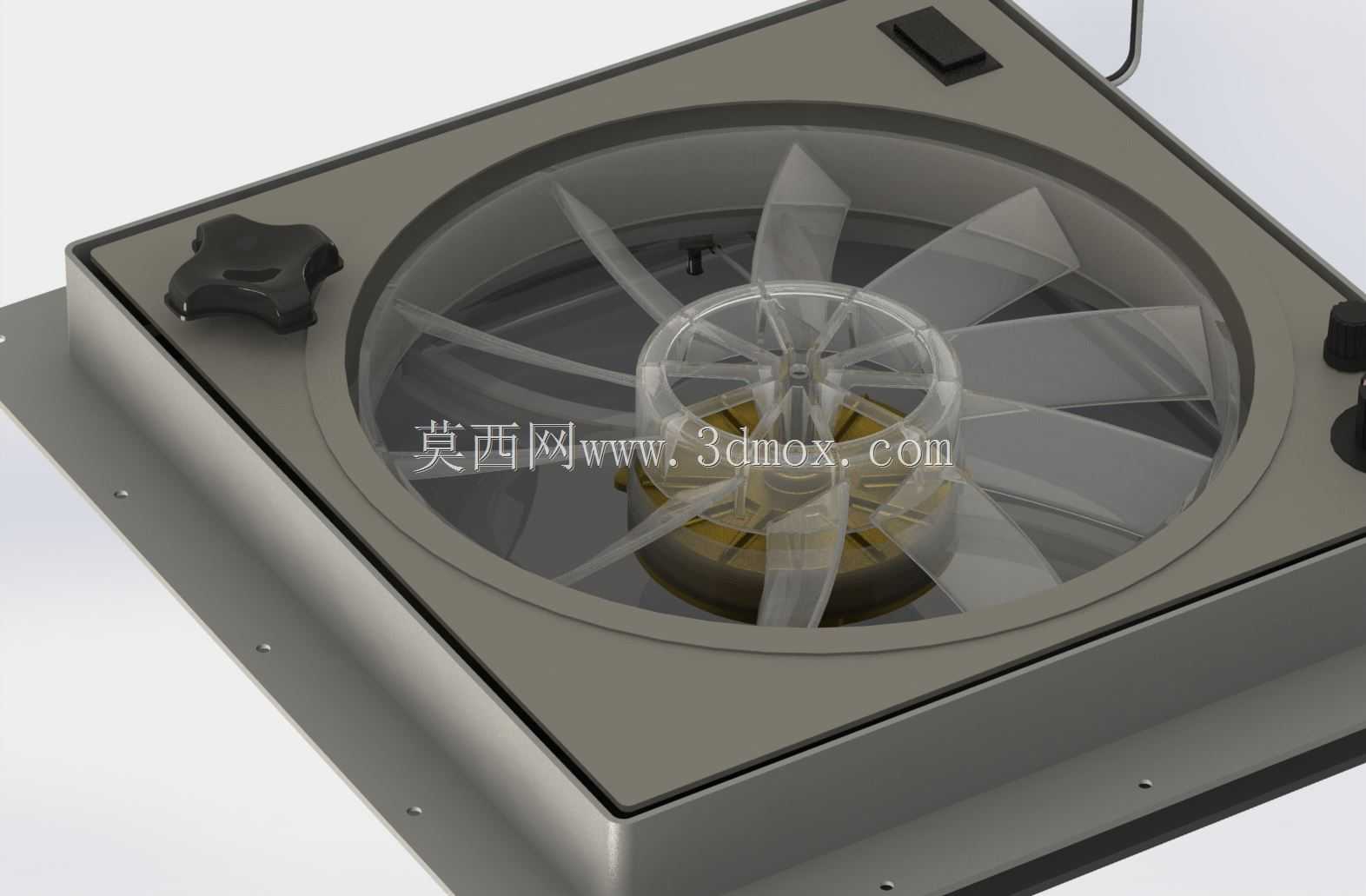

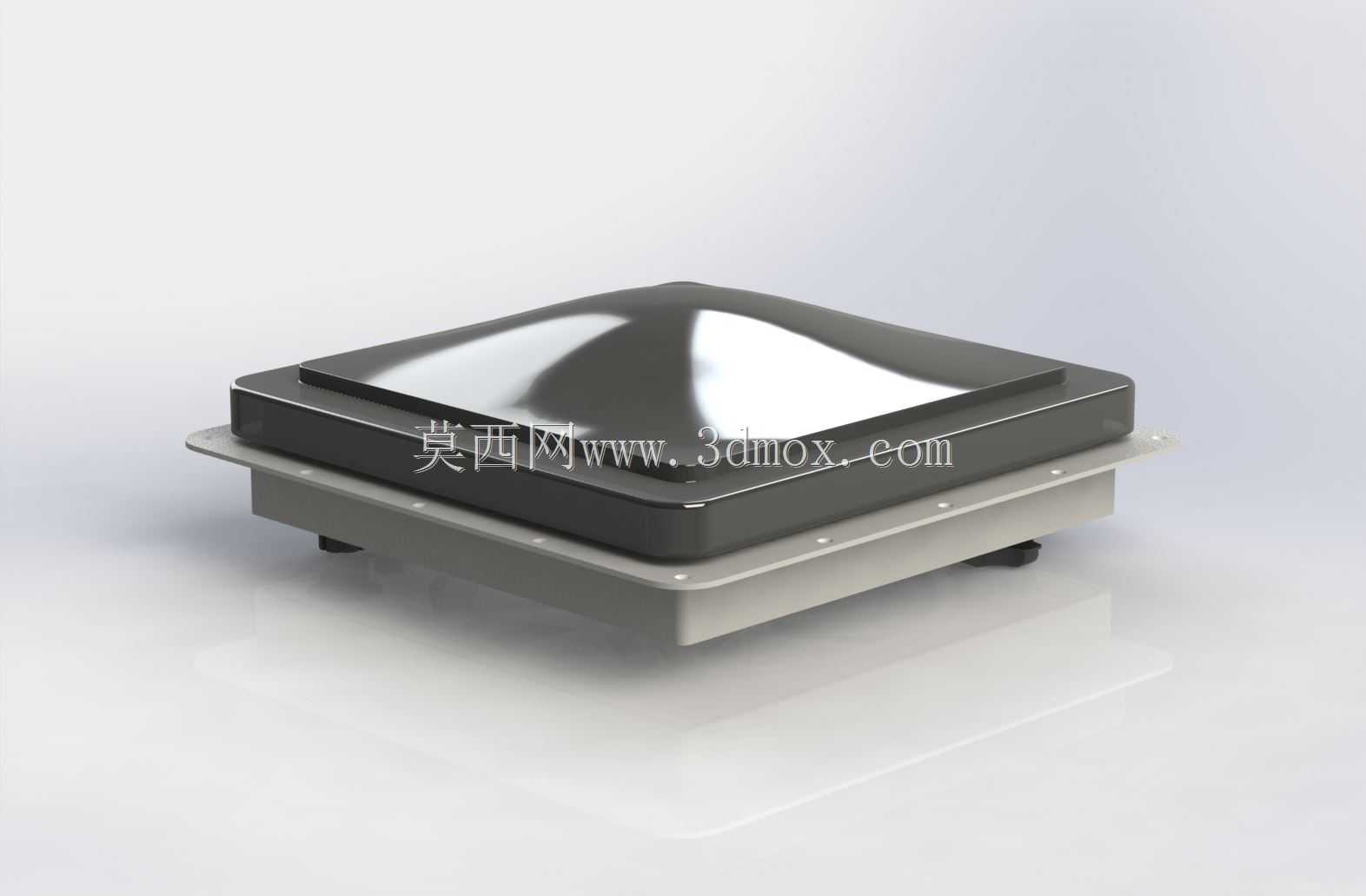

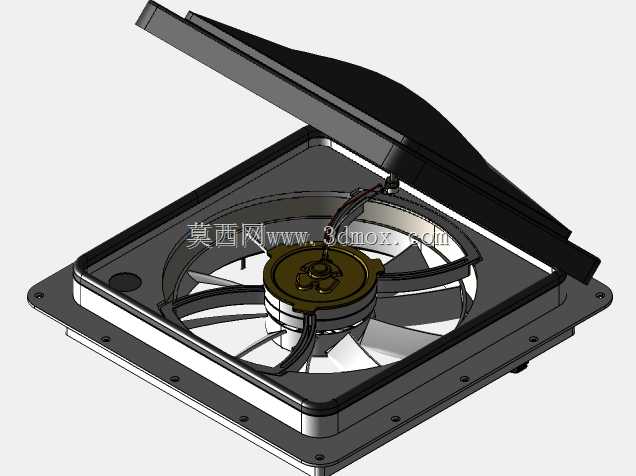

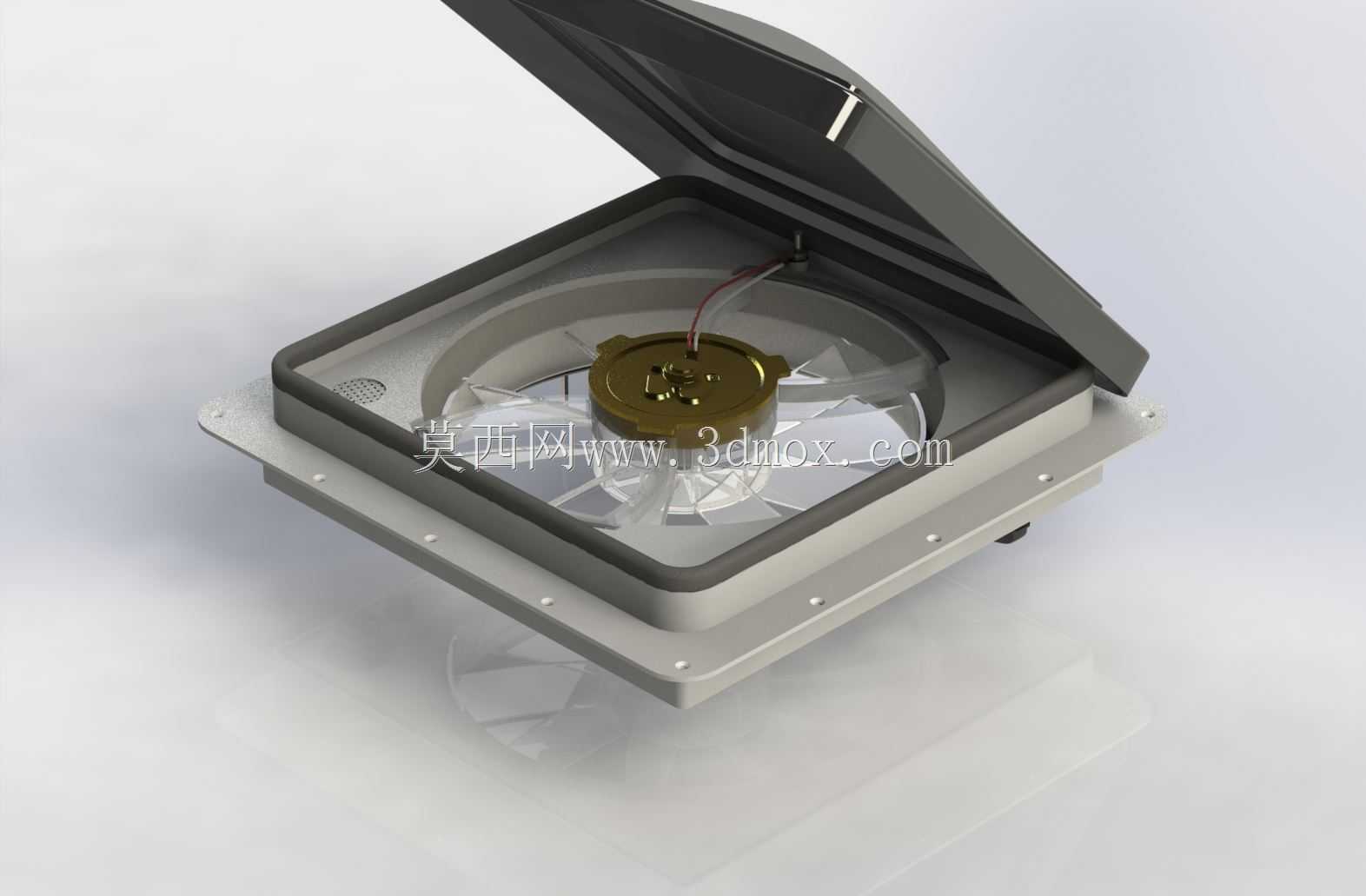

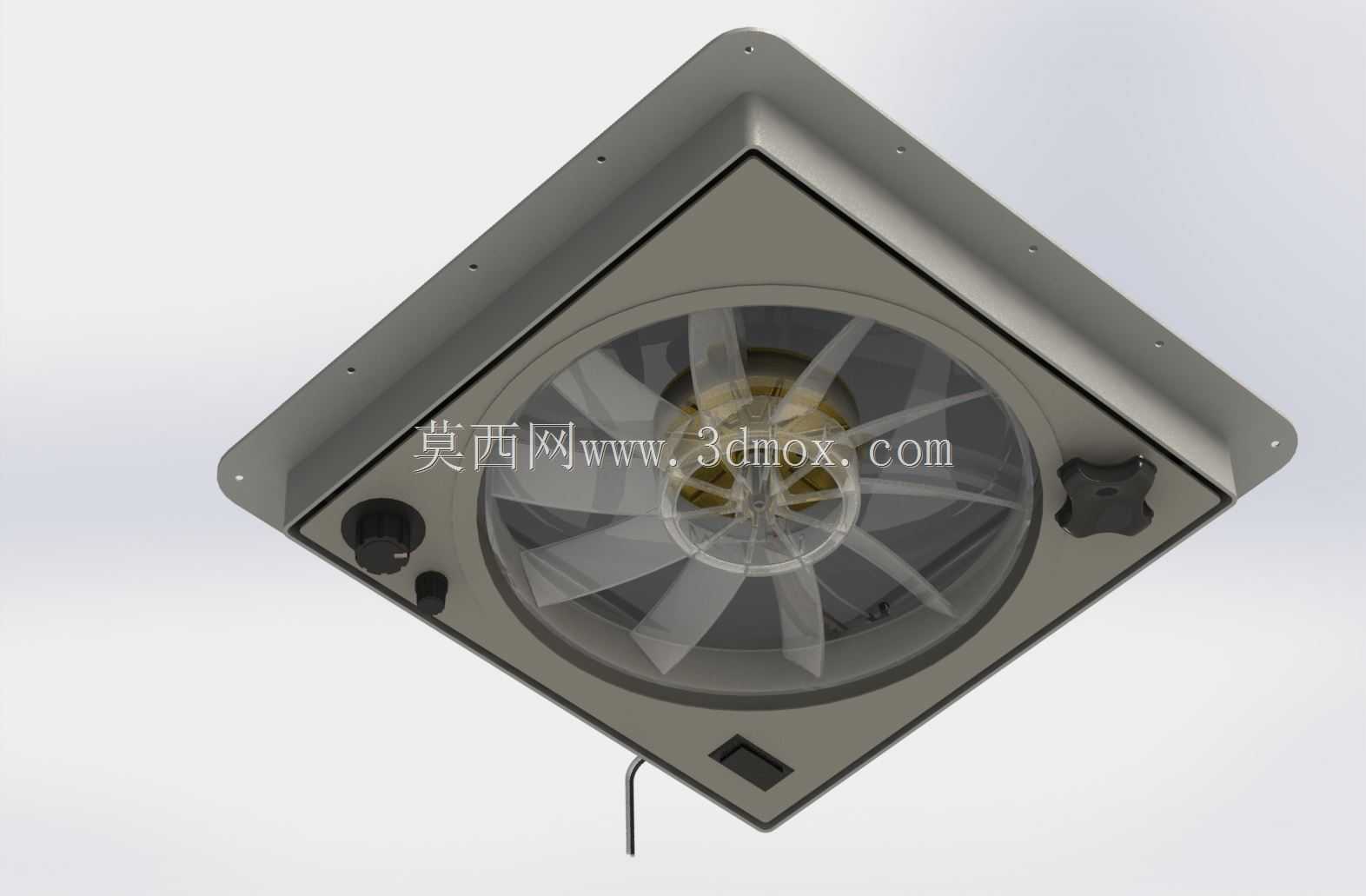

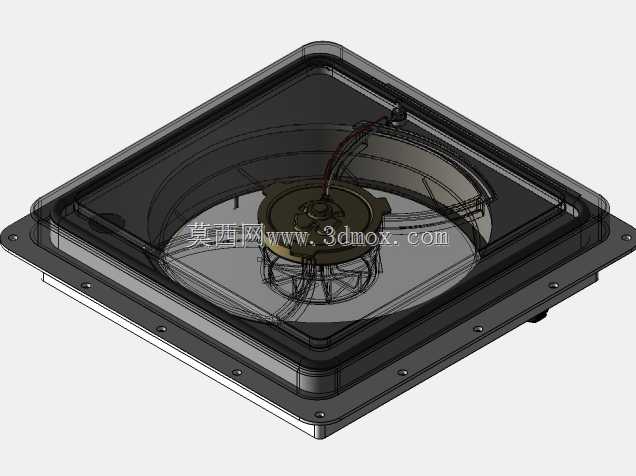

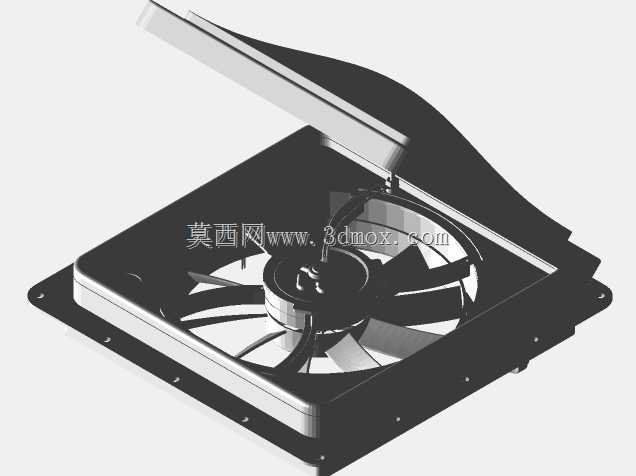

这款排风通风装置主要适配自行式房车、拖挂式旅居房车的舱顶安装场景，同时也可用于小型临时板房、户外移动工作站的顶部通风换气需求，核心作用是在密闭舱室内部形成稳定的空气流通路径，快速排出舱内积聚的烹饪油烟、呼吸产生的浑浊废气、卫浴区域的潮湿水汽，避免舱内因空气不流通产生异味、结露发霉的问题，提升旅居或临时驻留时的内部环境舒适度。装置采用翻盖式的外部防护结构，上盖与底座通过侧边铰接结构连接，日常使用时可根据通风需求调整上盖的开合角度，不需要通风或者遇到降雨、大风天气时可以完全闭合上盖，配合底座周边的密封胶条，能够阻挡雨水、沙尘、外部飞虫进入舱内，闭合状态下还能降低行车过程中的风阻与风噪，避免高速行驶时气流灌入舱内产生异响。装置核心的排风单元采用轴流风轮结构，风轮搭配中心驱动电机，通电后可以带动风轮高速旋转，主动将舱内的空气向外抽出，相比传统无动力的通风帽，主动排风的换气效率更高，能够在短时间内完成整舱的空气置换。在设计过程中，整体结构做了简化处理，省略了非核心的支撑臂结构，同时保留了开启、闭合两种状态的完整结构形态，既能够直观展示装置的工作状态与闭合防护状态，也能让使用者清晰理解各部件的装配关系。整体安装边界为14X14的方形安装尺寸，底座带有一圈带安装孔的法兰边，安装时只需要在舱顶开出对应尺寸的方形开孔，将底座嵌入开孔后通过法兰边上的固定孔配合紧固件完成固定，再在接缝处打密封胶做防水处理即可完成安装，安装流程便捷，不需要对舱顶做复杂的改造。装置的内部结构做了适配优化，风轮外围设置有防护格栅，避免异物接触转动的风轮造成损坏或者安全隐患，电机的走线从底座侧边的走线槽引出，能够避免线路被转动部件剐蹭，同时也能减少线路暴露造成的老化、渗水问题。整体外形采用低弧度的流线型设计，上盖闭合后整体突出舱顶的高度较低，能够减少行车过程中的空气阻力，也能避免限高场景下出现磕碰，方形的底座造型能够更好地适配房车舱顶的平直板材结构，安装后贴合度更高，防水密封的效果更稳定。
