带双状态封盖的管道通风排气结构

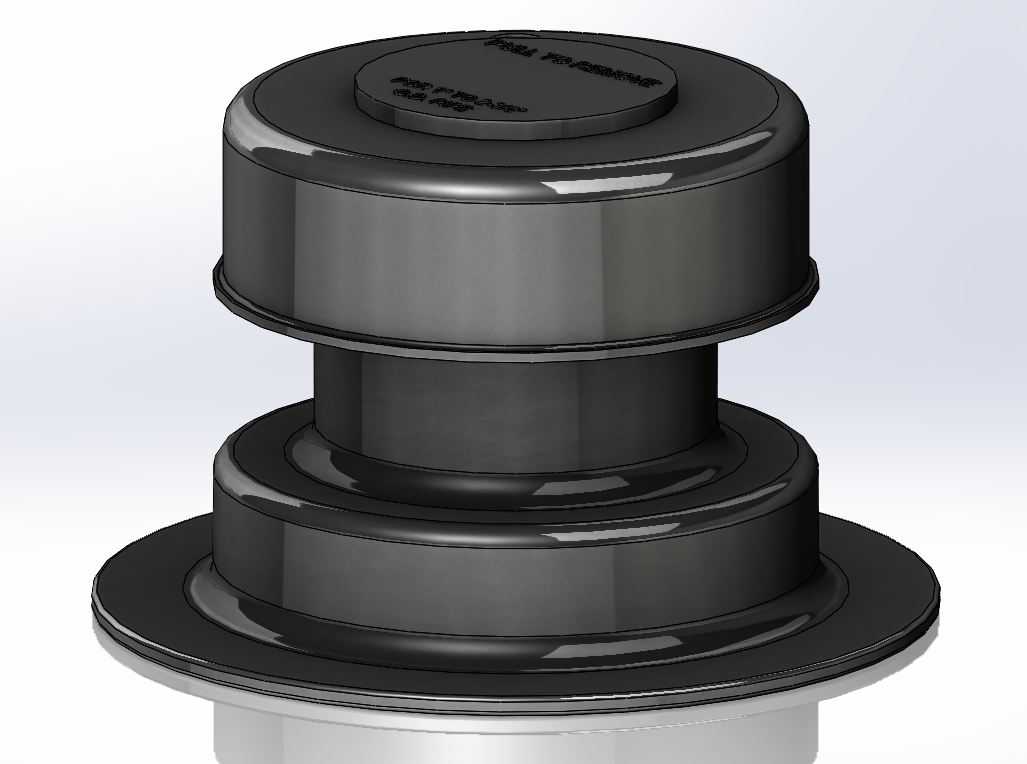

　　这类管道通风帽多应用在建筑屋面排风、工业设备柜体散热通风、室外管线末端排气场景中，核心作用是在保障管路气体顺畅流通的前提下，阻挡室外雨水、灰尘、飞虫等杂物落入管道内部，避免管路堵塞或者内部器件被异物侵蚀。日常做结构设计时，这类部件的建模需要兼顾功能实现与安装适配性，不能只做外观曲面的堆砌。从结构特性来看，该款通风帽设置了封盖打开、封盖关闭两种配置状态，对应不同的工况使用需求：封盖开启状态下，气流可沿帽体与底座间的环形间隙顺畅排出，流道经过弧度优化，能减少排风时的风阻损耗，避免气流在出口处形成紊流产生异常风噪；封盖关闭状态下，帽体与底座密封面完全贴合，可在极端暴雨天气、管路长期停用或者室外强风倒灌的场景下，完全阻断外部杂物、雨水、

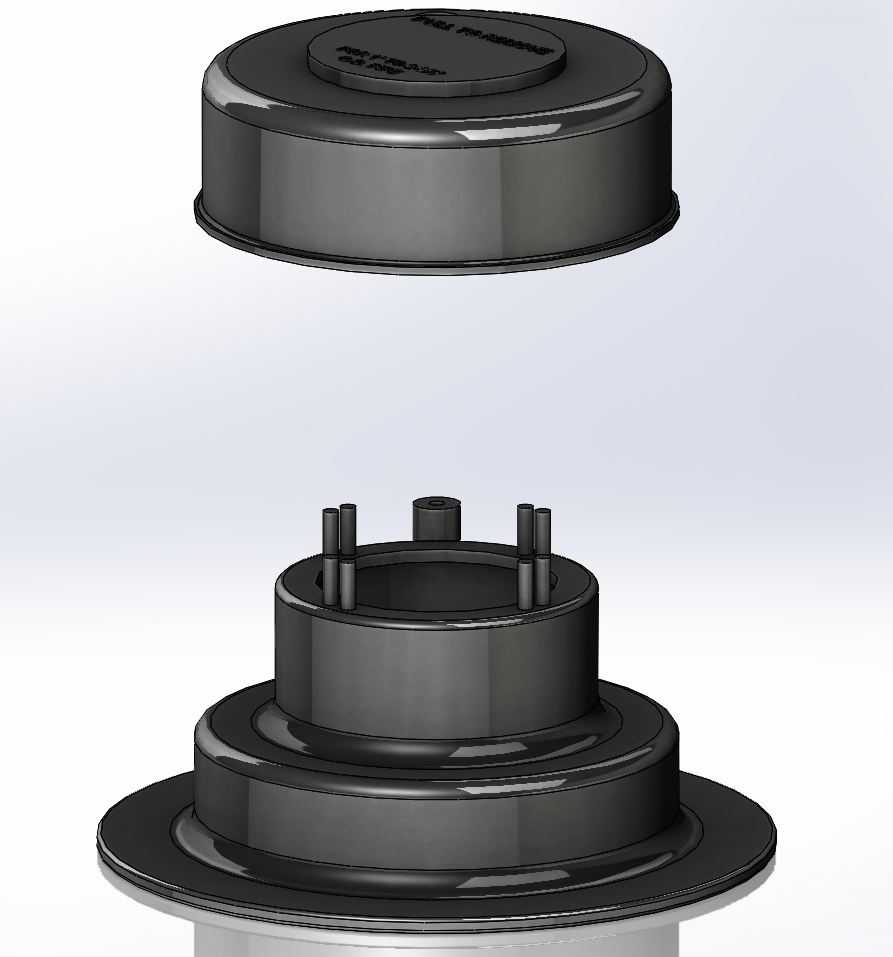

　　强气流进入管道内部，适配不同环境下的使用需求。设计过程中，底座部分采用多层阶梯式法兰结构，最外侧的宽边法兰是安装贴合面，安装时可搭配密封胶圈与屋面基层、设备柜体顶面或者管道端面压紧固定，法兰上预留的安装柱对应配套紧固件的安装位置，无需现场额外打孔定位，能降低现场安装的对位难度，中间的阶梯凸台是与管道端部配合的定位结构，不同直径的阶梯段可适配多种常规公称直径的通风管道，安装时直接将凸台插入管道端部即可完成径向定位，避免安装后出现偏心错位的问题。上部帽体采用圆弧过渡的薄壳结构，曲面弧度经过排水优化，落在帽顶的雨水会沿弧面快速向四周滑落，不会在帽顶形成积水，薄壳结构在保证整体结构强度的同时，能降低部件自重，

　　减少长期使用过程中对安装基面的载荷压力。建模时需要注意密封配合面的公差预留，封盖与底座的贴合面要设置合理的配合间隙，既要保证关闭状态下的密封性能，也要避免开合过程中出现卡滞，同时安装柱的高度、位置要与配套紧固件的尺寸匹配，保证安装后连接强度满足室外抗风要求，不会在强风天气下出现部件脱落的问题。
