摩托车浮动式通风制动盘结构设计

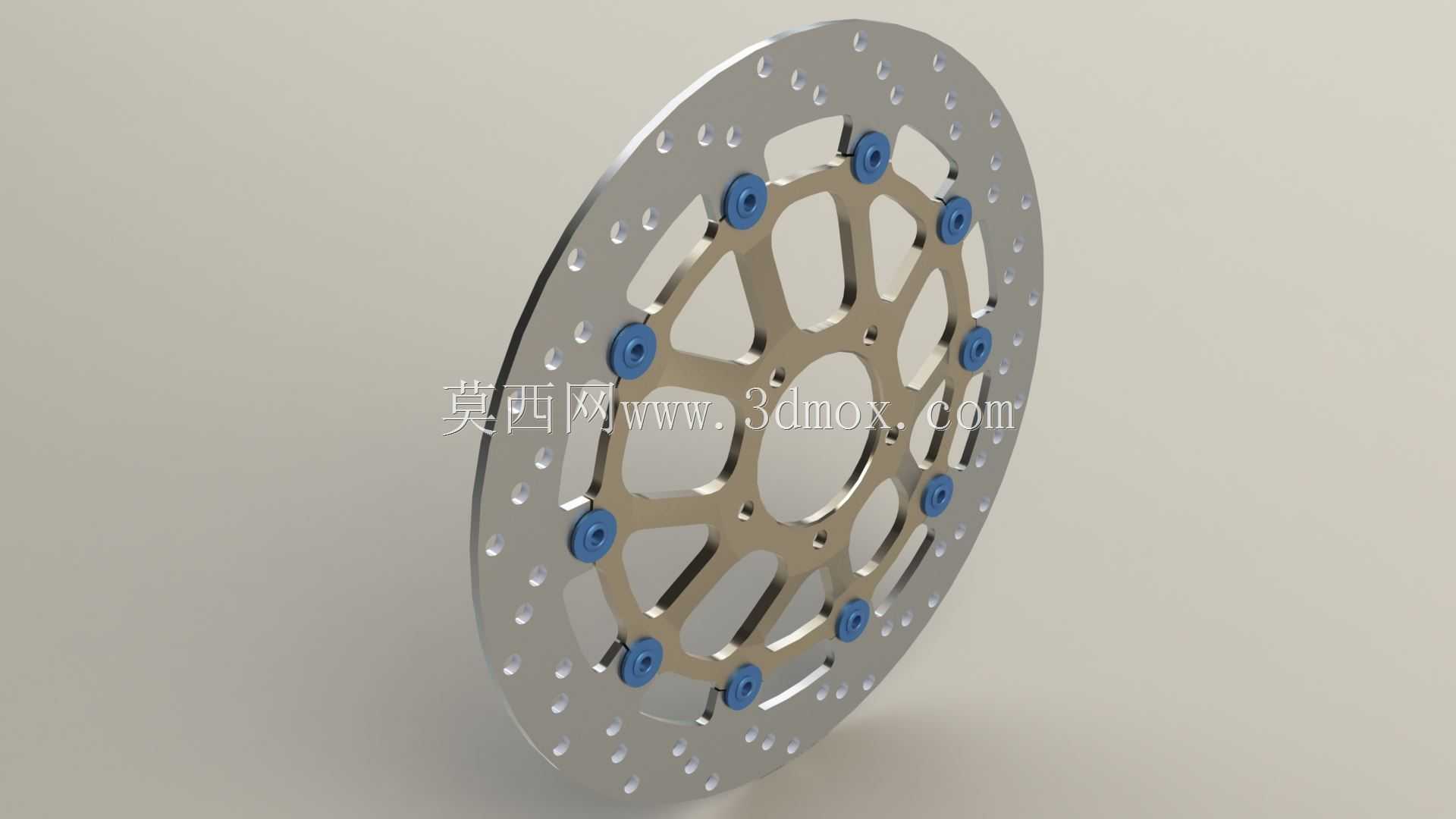

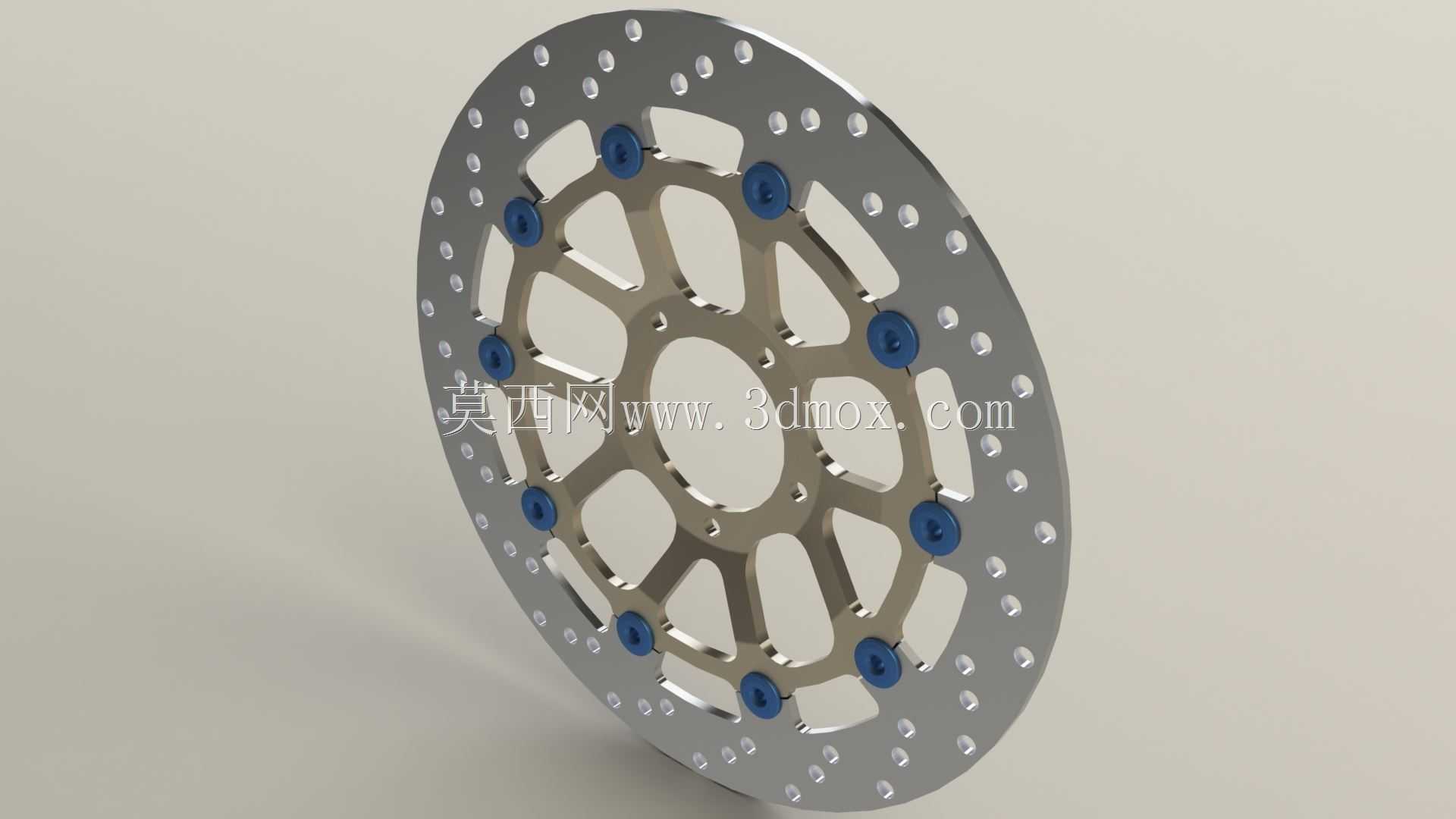

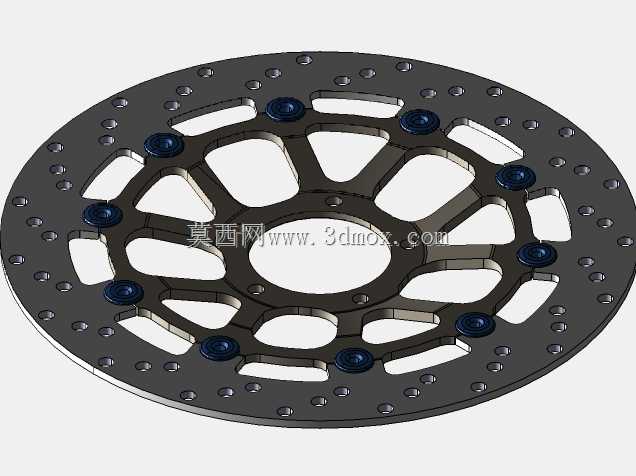

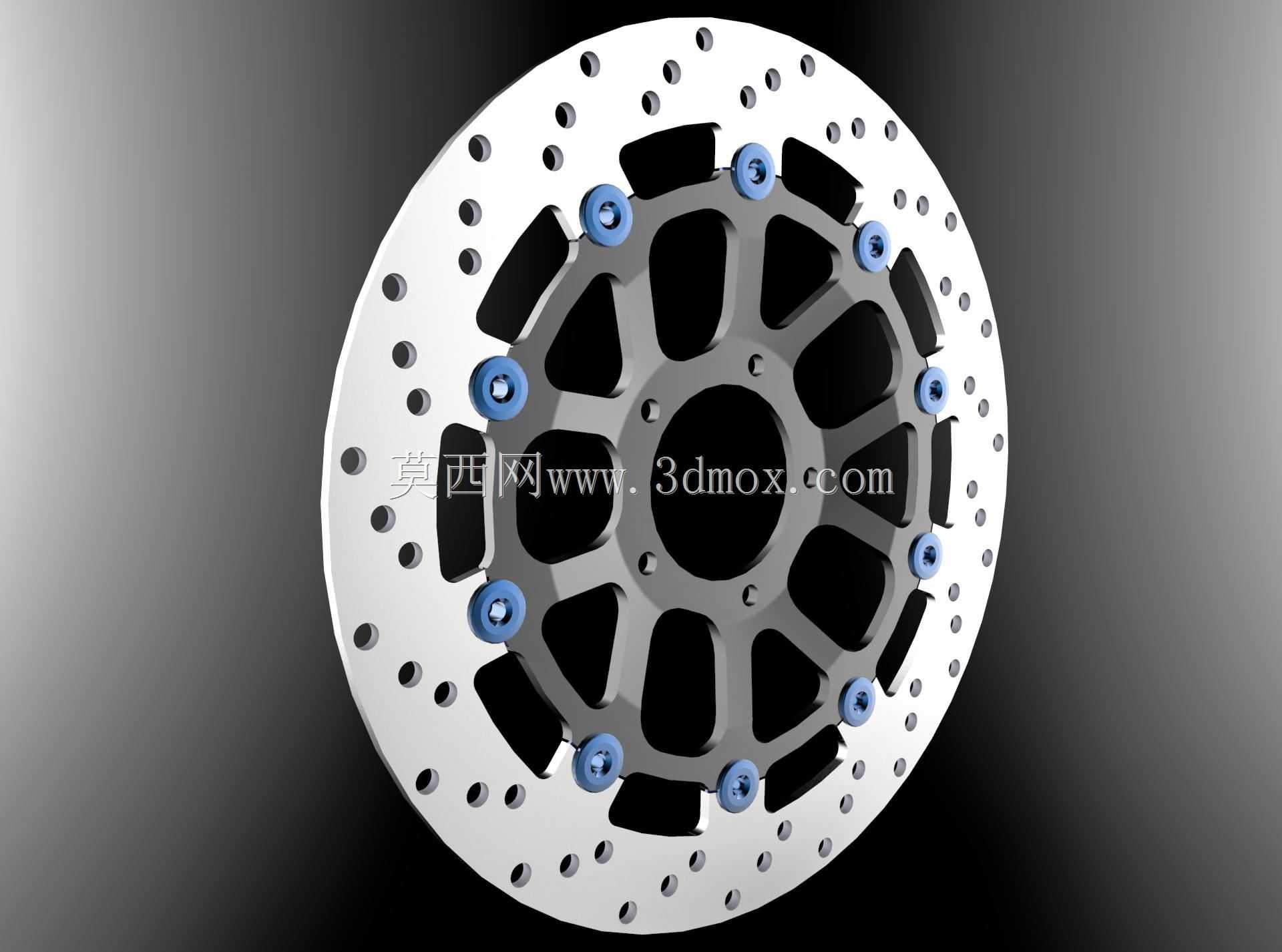

这款制动盘是专为中大排量摩托车设计的碟刹核心部件，主要应用于街车、仿赛、越野摩托等车型的前轮或后轮制动系统，在车辆行驶过程中承担着将动能转化为热能、实现车辆减速或驻车的核心功能，直接关系到骑行过程中的操控安全性与制动稳定性。从实际使用场景来看，该制动盘需要应对城市通勤频繁启停、山路骑行连续制动、赛道驾驶高强度刹车等多种复杂工况，既要保证足够的制动力矩输出，也要避免长时间制动引发的热衰减问题，同时还要兼顾非铺装路面行驶时的抗冲击性能，防止砂石击打、剧烈震动导致的盘体变形或开裂。在功能特性设计上，这款产品采用浮动式双片结构，外侧摩擦环与内侧安装基座通过带缓冲衬套的连接铆钉实现柔性连接，制动过程中摩擦环可以产生微小的轴向浮动量，自动补偿刹车卡钳的安装偏差，让刹车片与盘体摩擦面实现完全贴合，避免偏磨、刹车抖动等问题，同时缓冲衬套可以吸收制动时产生的震动，降低刹车手把的震感，提升骑行舒适度。摩擦环表面采用多组弧形通风槽搭配周向散热孔的布局，连续制动时空气可以顺着通风槽快速流过盘体内部，将摩擦产生的热量快速带走，大幅降低热衰减出现的概率，摩擦环边缘的密集小孔还可以在制动时刮除刹车片表面的磨屑与粉尘，避免磨屑夹在摩擦副之间引发制动异响或摩擦效率下降。内侧安装基座采用多辐条镂空设计，在保证结构强度满足最大制动力矩要求的前提下，尽可能降低了非簧载质量，减轻悬挂系统的运动惯性，提升车轮的贴地性能与操控灵活性。从安装边界来看，盘体内圈的安装孔位按照对应车型的轮毂安装座尺寸做了精准匹配，中心定位孔与轮毂轴套的配合公差控制在合理范围，安装时无需额外打磨调整即可实现精准定位，摩擦环的外径尺寸与原车卡钳的活塞行程、刹车片摩擦面积完全适配，不会出现摩擦片超出盘体边缘或者接触面积不足的问题，盘体整体厚度符合对应车型的卡钳安装间隙要求，安装后无需调整卡钳位置即可获得合适的制动间隙，保证刹车手感的线性与一致性。
