KTM超级摩托前轮轮组结构设计

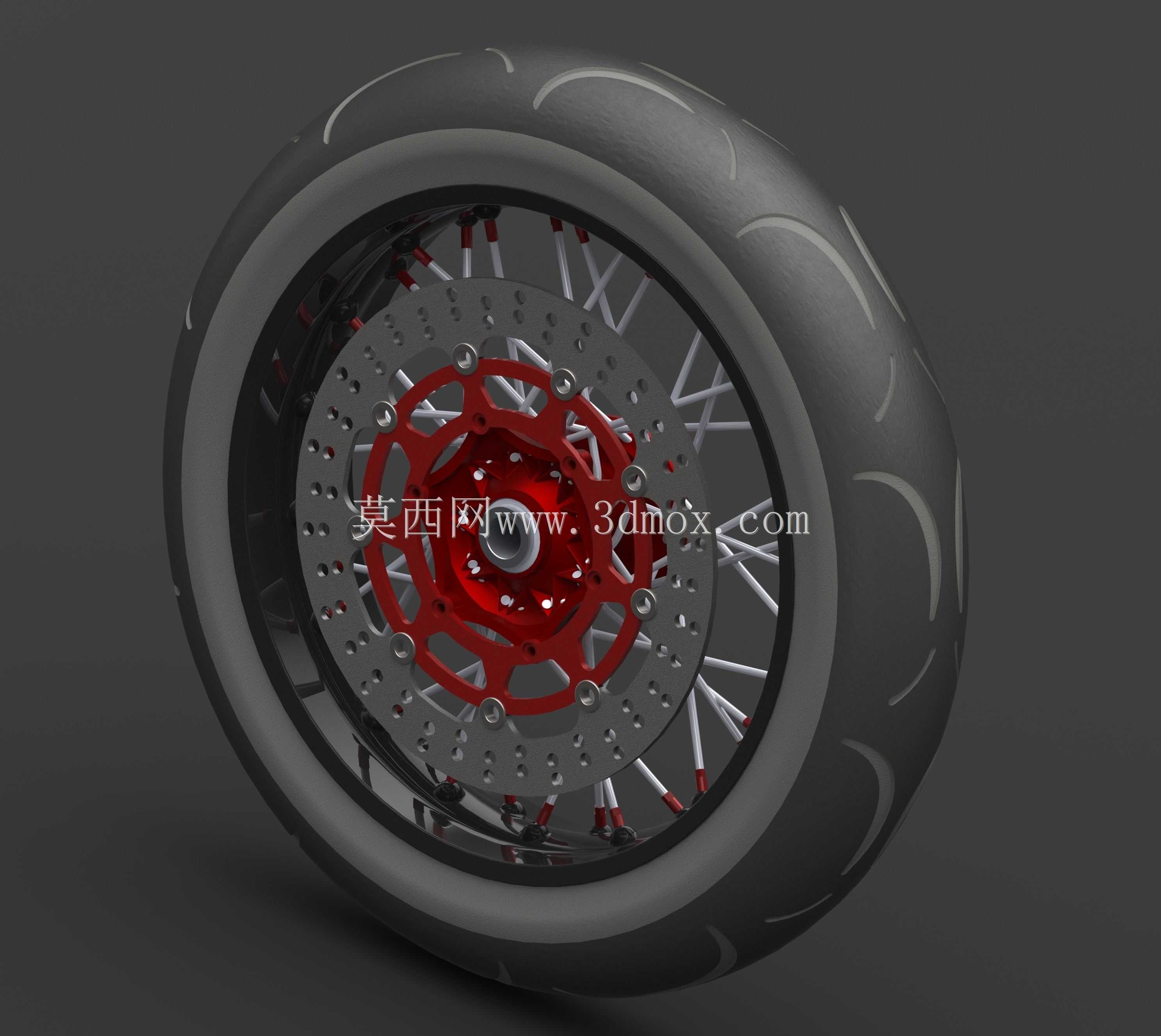

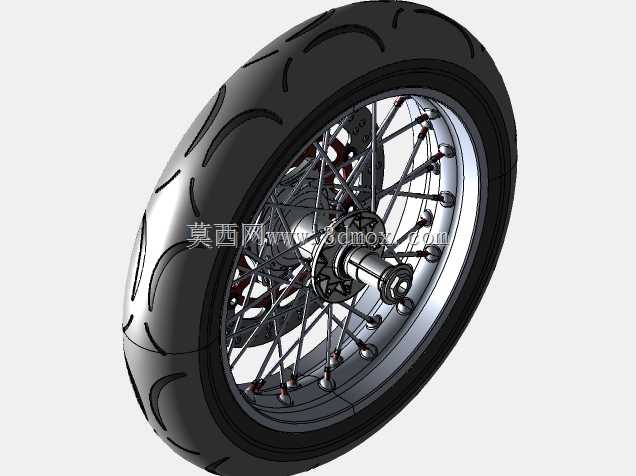

该轮组为超级摩托专用前轮总成，主要适配大排量运动型街车与滑胎摩托的前部行走系统，是摩托行驶系统中承担承载、转向、制动功能的核心部件，日常使用场景覆盖城市道路运动骑行、非铺装路面轻度穿越、赛道日竞技驾驶等多类工况，需同时满足高速行驶的动平衡稳定性、制动工况的结构强度、颠簸路面的抗冲击能力三类核心使用需求。整个轮组采用辐条式轮毂搭配真空运动轮胎的结构，轮辋宽度为3.5英寸，适配17英寸直径的运动轮胎，该尺寸规格是当前大排量超级摩托前轮的主流配置，既能够保证过弯时轮胎拥有足够的接地面积提升抓地力，也能控制轮组整体重量降低簧下质量，提升悬挂系统的响应速度。设计过程中优先考虑轮组的受力传递路径，整车前部载荷通过前轮轴传递至轮毂中心，再通过放射状布置的钢丝辐条分散传递至整个轮辋，相比一体铸造轮毂，辐条结构可通过自身微量形变吸收路面传递的细碎震动，大幅提升骑行过程中的舒适性与轮组抗冲击能力，避免颠簸路面下轮辋出现应力开裂的问题。轮毂中心的花鼓部分采用红色高强度铝合金材质加工，集成了双浮动刹车盘的安装定位结构，刹车盘采用钻孔通风设计，既能够降低制动过程中的热衰减效应，也能快速排走制动过程中产生的磨屑，保证制动摩擦力的稳定输出；刹车盘通过多点浮动销与花鼓连接，可在制动受热膨胀时自动补偿形变量，避免刹车盘翘曲变形导致的制动抖动问题。辐条采用不等长交叉排布方式，每根辐条端部都带有调节端头，可在装配与后期维护时调整辐条张力，保证整个轮辋的圆度与端面跳动量控制在合理范围内，适配高速行驶的动平衡要求。轮胎采用半热熔运动胎纹设计，胎面的弧形轮廓可保证大倾角过弯时胎面能够完全贴合路面，胎侧的加强结构可在低胎压状态下提供足够的支撑性，避免激烈驾驶时胎壁过度形变出现脱圈风险。整个轮组的安装边界以中心前轮轴为定位基准，预留了标准的前轮轴安装孔位、速度传感器安装位、刹车卡钳避让空间，可直接适配对应型号KTM车型的前减震安装间距，无需额外改装即可完成装配替换，在设计阶段就完成了各部件的干涉校验，保证转向打满过程中轮胎、刹车盘与前减震、挡泥板等周边部件不会出现运动干涉。
