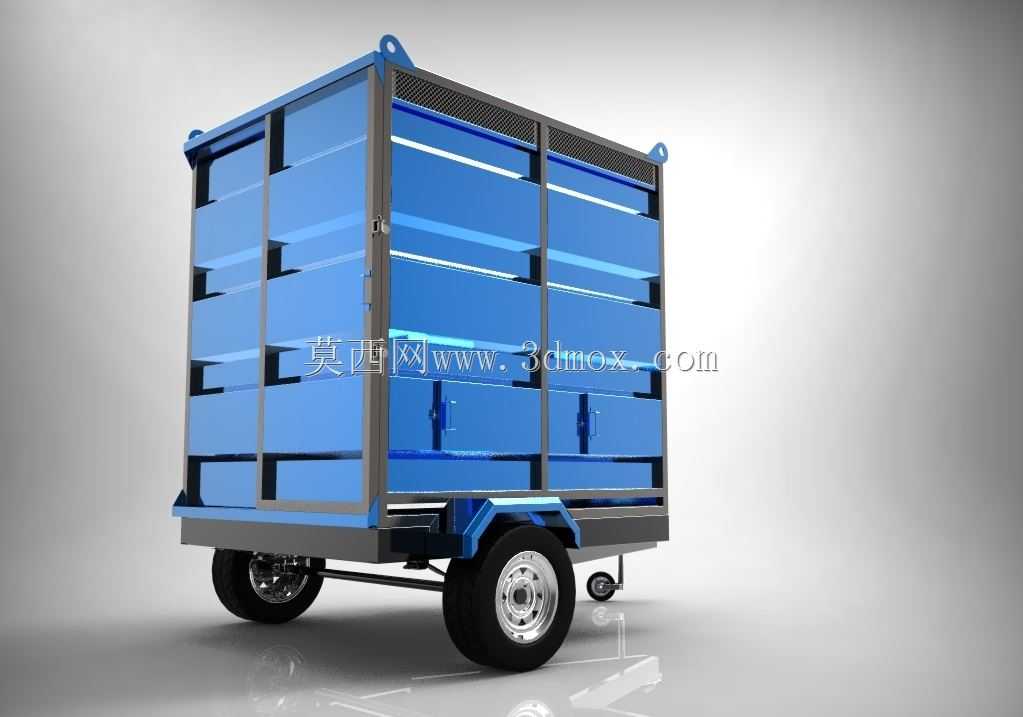

小型单轴厢式储物拖挂转运车结构设计

这款小型单轴厢式储物拖挂车，主要面向厂区内部物料周转、户外作业工具携行、短途零散货物转运等场景设计，可适配小型牵引车、农用机车甚至具备拖挂资质的小型乘用车使用，能够在狭窄的厂区通道、田间作业便道、社区配送支路等空间受限的场景下完成载运任务，解决大型货运车辆无法通达区域的物资转运需求。

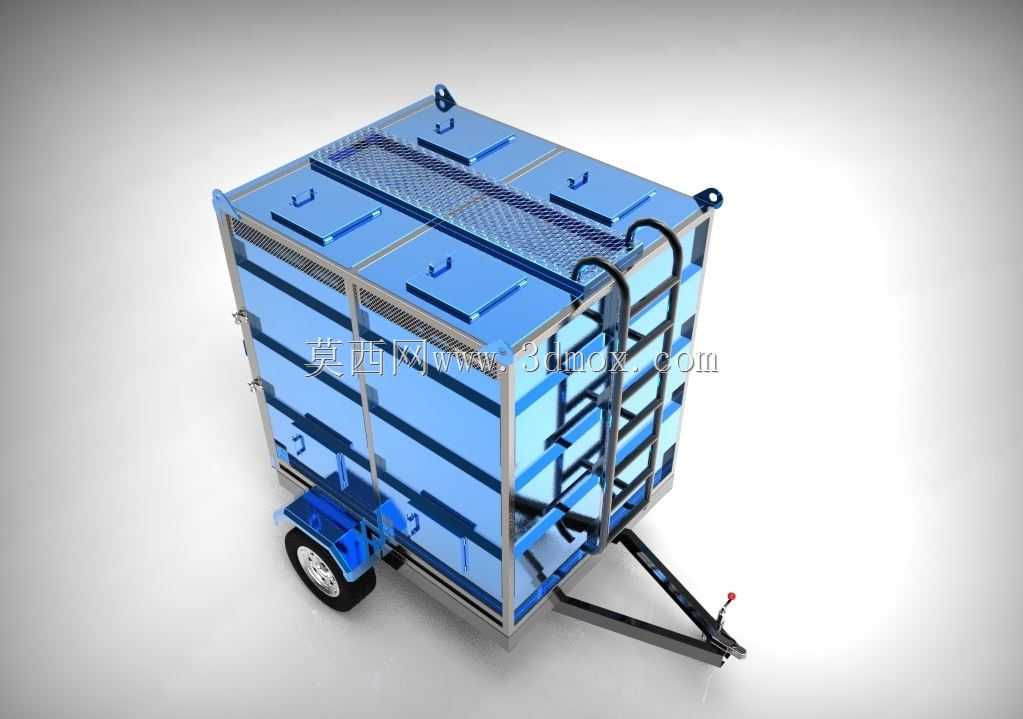

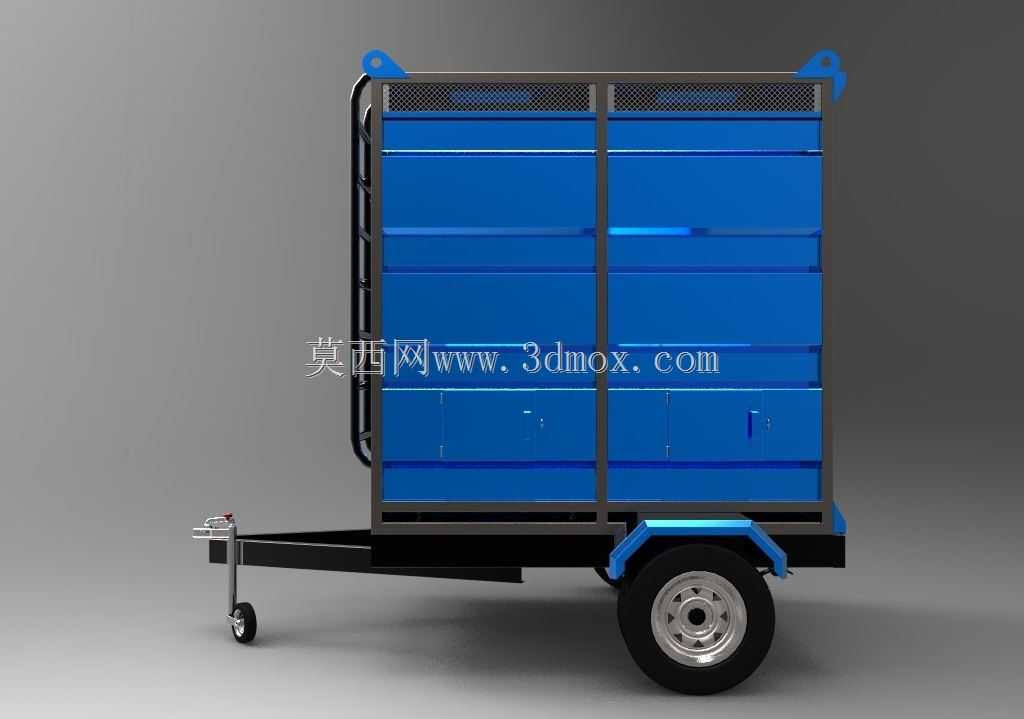

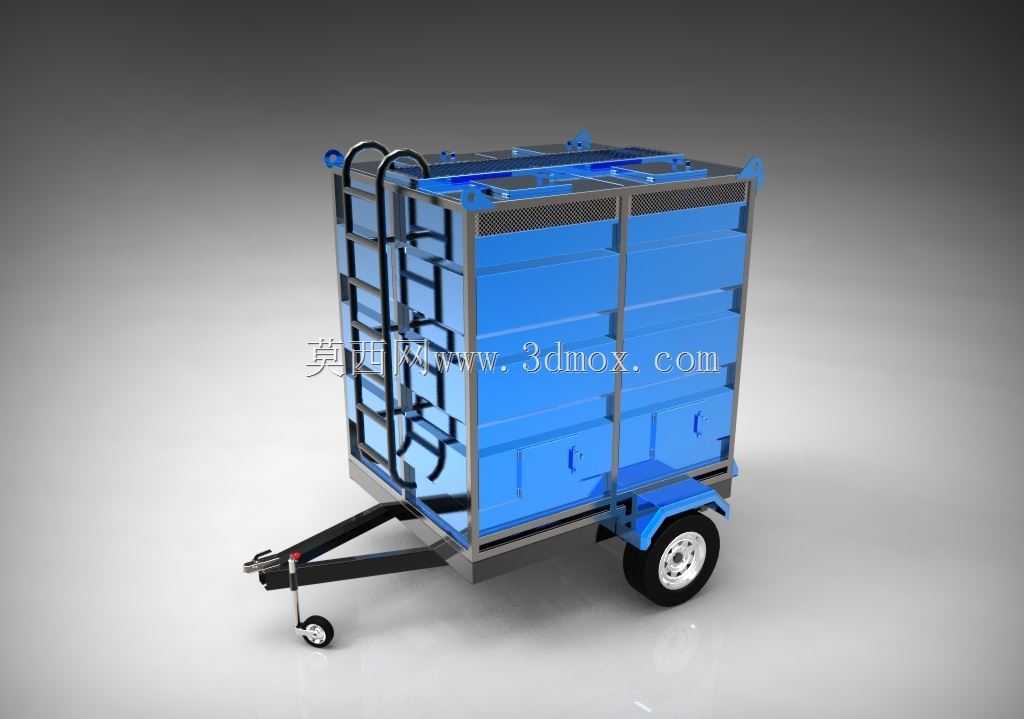

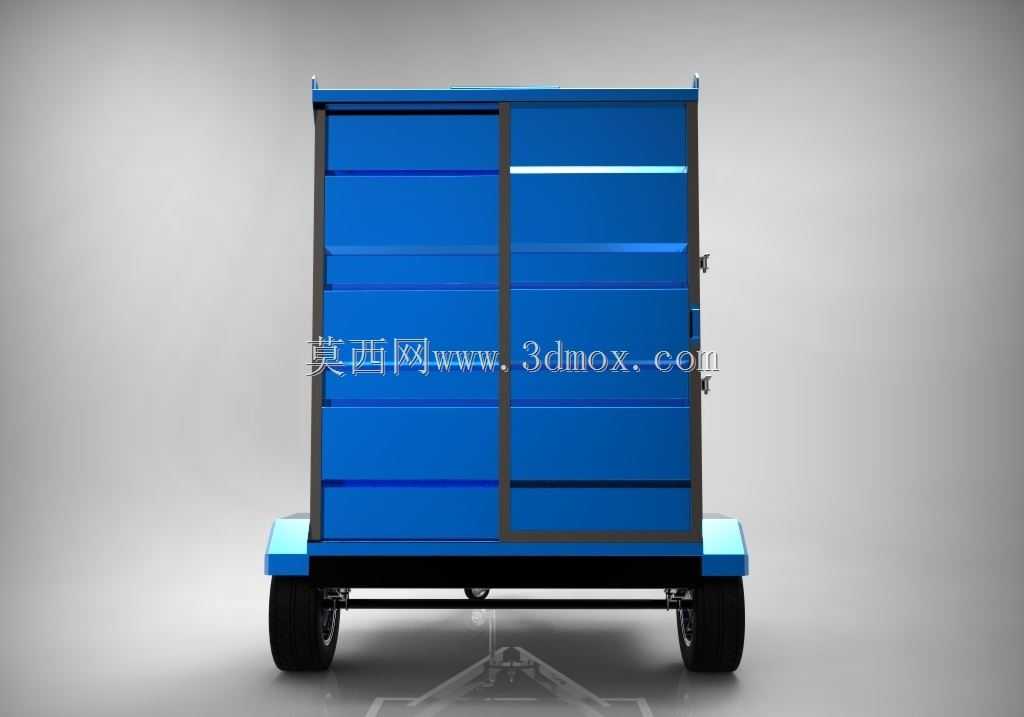

在实际用途层面，该拖挂车采用分层储物的厢体结构，可将不同类型的工具、零散配件、包装货品分类存放，避免运输过程中货物散落、混放导致的磕碰损伤，封闭式的厢体侧板也能在短途运输中为货物提供基础的遮挡防护，减少扬尘、轻微降雨对所载物品的影响。前端设置的可伸缩牵引架搭配独立支撑支腿，在脱离牵引车时可稳定直立停放，无需额外倚靠支撑物，停放占用空间规整，便于在仓储区域、作业场地边角位置有序排布。

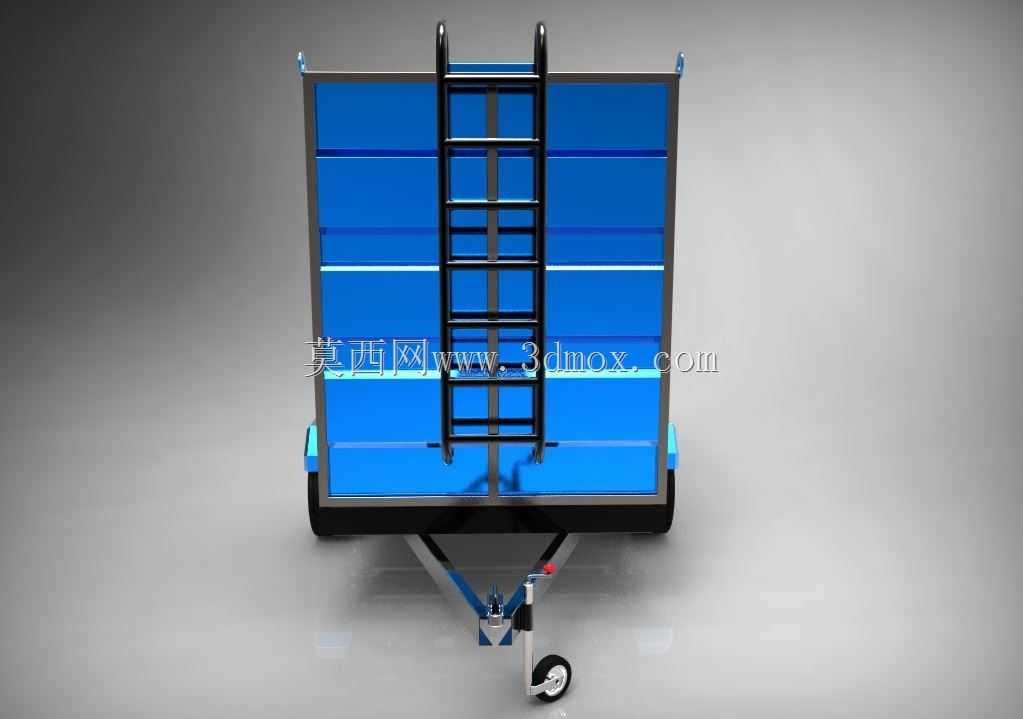

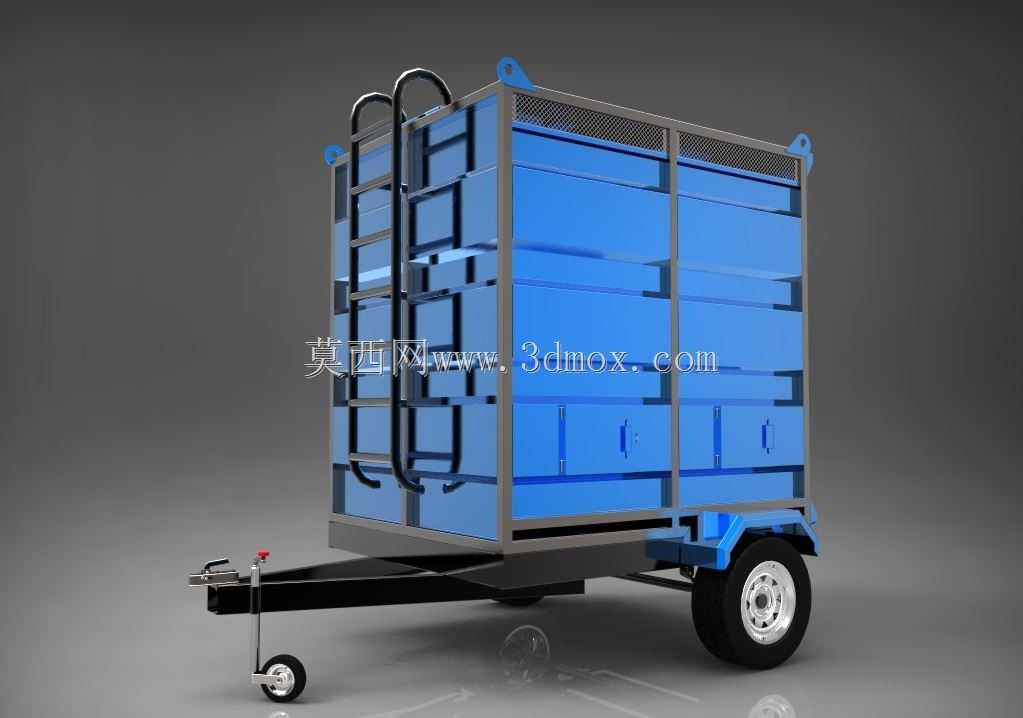

从功能特性来看，整车采用单轴承重结构搭配橡胶充气轮胎，能够有效过滤非铺装路面的颠簸震动，减少运输过程中对易碎货品、精密工装配件的震动冲击；厢体侧面设置多组快开式锁扣与分层隔板，可根据所载货物的尺寸灵活调整内部储物空间，侧边设置的爬梯结构方便操作人员攀爬取放厢体上层的物品，无需额外借助登高梯具；牵引连接部位采用通用型拖挂接口，可适配多数常规拖挂牵引装置，无需额外改装即可快速对接使用。

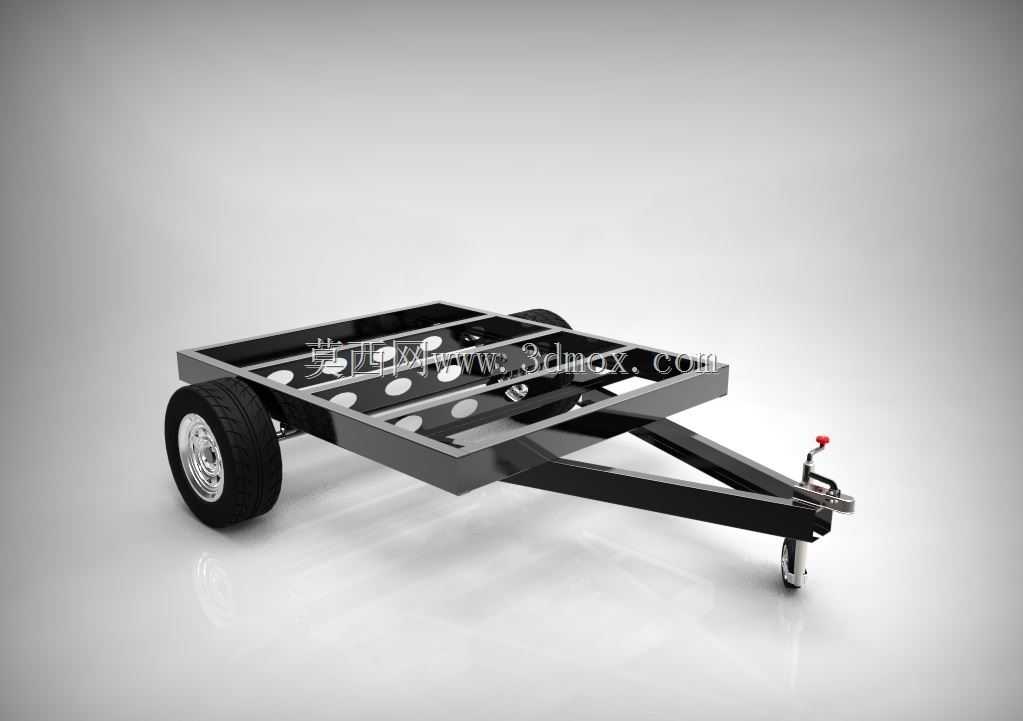

设计思路上，这款拖车优先考虑窄空间通行的适配性，整体宽度控制在1.2米以内，整车含牵引架总长度不超过3米，转弯半径控制在2.5米以内，能够在宽度仅1.8米的狭窄通道内完成转向掉头；厢体框架采用金属型材焊接结构，在保证整体承重能力的前提下尽可能降低自重，额定载重量可覆盖多数厂区零散物料、户外作业工具组的转运需求；轮拱位置做了内嵌式设计，避免车轮转向、颠簸时与厢体发生干涉，同时在轮组位置设置了简易挡泥结构，减少泥泞路段行驶时泥水甩溅到厢体表面。

在安装边界层面，该拖车的牵引接口安装高度适配多数小型牵引设备的标准拖挂点高度，无需对牵引端进行高度调整即可完成对接；支撑支腿的调节行程可覆盖10厘米以内的地面高度差，在不平整的临时停放场地也能保证厢体处于水平状态，避免停放时货物倾斜滑落；所有外露的连接部位均做了圆角处理，避免人员在装卸货物、对接牵引时被尖锐棱角磕碰划伤，整体结构兼顾实用性与操作安全性。
