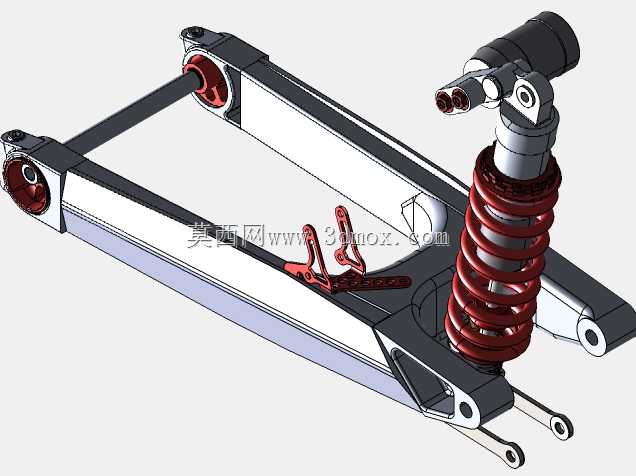

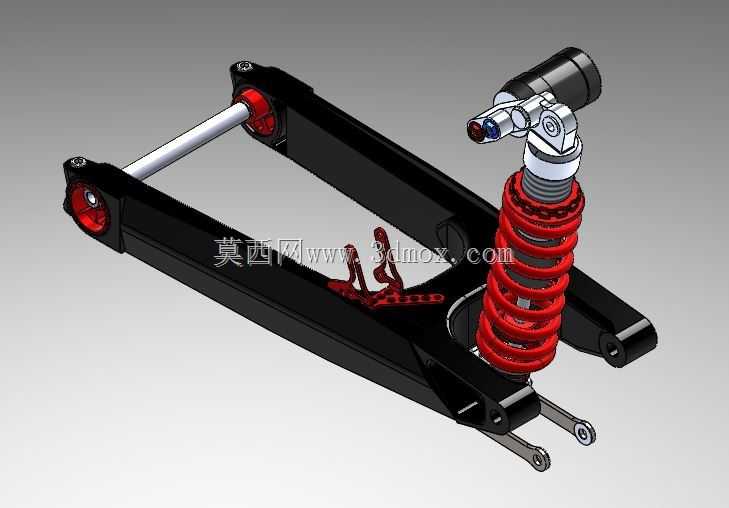

KTM杜克640摩托车后摇臂带减震总成

该结构为大排量越野街道两用摩托车的后悬挂核心承载部件，主要应用于中大排量单缸运动摩托的后轮承载与震动过滤场景，是连接车架主体与后轮轮轴的关键传力结构，日常行驶中承担后轮动力传递、路面冲击缓冲、过弯侧向支撑的核心作用，直接决定车辆的操控极限与骑行舒适度。该总成整合了双侧梁式摇臂本体与中置多回路减震单元，摒弃传统双枪后减震的布局形式，将减震器上端直接铰接于车架中部强化安装位，下端通过摇臂中部的连杆结构连接，可通过杠杆比例放大减震行程，在紧凑的车身布局下实现更长的缓冲动程，适配非铺装路面的大冲击颠簸与铺装路面的高频细碎震动过滤需求。摇臂主体采用双侧箱型梁结构设计，梁体截面沿受力路径渐变，靠近车架铰接点的位置截面更大、壁厚更厚，向轮轴安装端逐步收窄，在保证整体抗扭刚度的前提下尽可能降低非簧载质量，减少后轮跳离地面的概率，提升轮胎抓地表现。摇臂前端设置有与车架铰接的贯通轴安装位，配套高负荷衬套结构，可承受急加速、重制动时的纵向冲击力与过弯时的横向扭转力矩；后端预留轮轴安装槽与链条调节位，可通过调整螺栓微调后轮前后位置，实现传动链条张紧度的精准调节，同时预留刹车卡钳、后轮挡泥板等附属部件的安装孔位，所有安装位的位置度公差严格控制，保证后轮与车架的同轴度，避免行驶中出现跑偏、轮胎偏磨的问题。配套的中置减震器采用螺旋弹簧搭配阻尼筒的结构，弹簧刚度经过匹配调校，兼顾载重支撑与冲击缓冲，阻尼筒外置储油腔结构，可在连续颠簸工况下避免阻尼油过热衰减，保证长时间行驶的减震性能稳定。整体结构的安装边界完全适配对应车型的车架安装点，无需额外改装即可直接替换原厂部件，摇臂本体的离地间隙、轮轴安装高度与原厂参数保持一致，不会改变车辆原厂的骑行三角与悬挂几何，保证更换后车辆操控特性与原厂状态一致，同时结构上预留了减震预载、阻尼调节的操作空间，方便用户根据自身体重与骑行场景调整悬挂参数。
