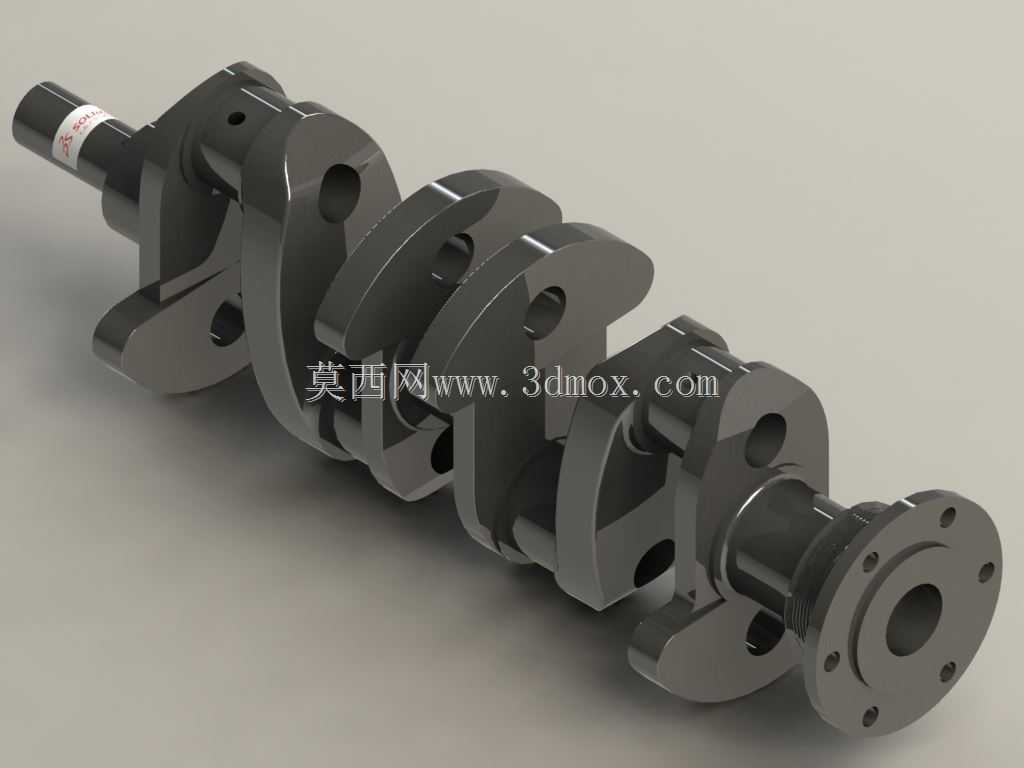

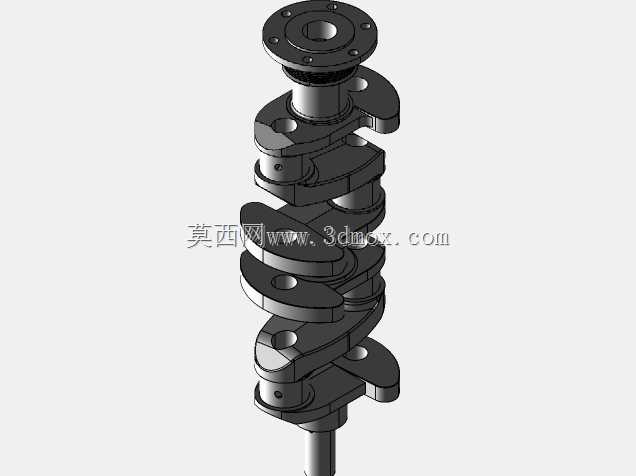

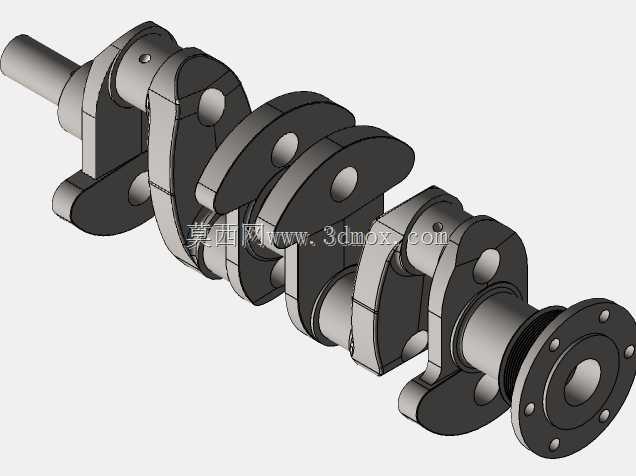

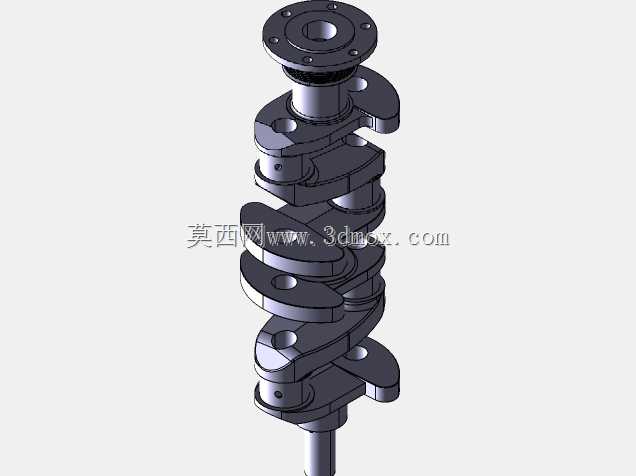

四缸内燃机用高精度曲轴结构设计

这款四缸曲轴是直列四缸内燃机的核心动力传递部件，主要适配民用乘用车、轻型商用车的小排量燃油动力系统，也可用于固定式小型发电机组、农用机械的四缸动力单元，承担着将活塞往复直线运动转化为旋转扭矩输出的核心功能，是内燃机动力输出链路中承载交变载荷最严苛的部件之一。从实际应用场景来看，该曲轴需要在每分钟数千转的持续运转工况下，承受活塞连杆组传递的周期性爆发压力、往复惯性力与旋转离心力的复合作用，因此整体结构设计围绕高刚性、动平衡精度、疲劳耐久性三个核心目标展开。设计过程中，首先对四个曲柄销的相位角进行了精准排布，采用直列四缸机型经典的180度相位差布局，保证各缸做功顺序交替均匀，让动力输出的扭矩波动控制在合理区间，降低整机运转的振动幅度。主轴颈与曲柄销的连接部位采用了大圆角过渡结构，避免应力集中导致的疲劳断裂风险，所有轴颈表面的结构设计都预留了足够的精加工余量，可满足后续表面淬火、精磨的工艺要求，保证装配后轴瓦配合面的粗糙度与圆度精度。曲轴的动力输出端设计有标准法兰连接结构，可直接与飞轮、离合器总成对接匹配，安装边界尺寸完全适配主流四缸机型的缸体主轴承座同轴度要求，前端轴颈预留了正时齿轮、机油泵驱动轮、皮带轮的安装定位结构，可直接对接前端轮系的附件驱动需求。每一组曲柄臂上都设计有对应的平衡配重结构，通过对配重块的外形与质量分布优化，可抵消曲轴旋转过程中产生的一阶、二阶往复惯性力，让曲轴总成在额定转速区间内的动平衡精度满足量产机型的装配要求，减少运转过程中对主轴承座的冲击载荷，提升整机的NVH表现与使用寿命。曲轴内部设计有贯通的润滑油道，可将主油道输送的压力机油引导至每一个主轴颈与曲柄销的配合面，为高速运转的轴瓦摩擦副提供持续的润滑与冷却，避免干摩擦导致的轴瓦烧蚀、轴颈磨损问题。整体结构采用高强度合金钢的成型逻辑设计，曲柄臂的截面形状经过受力优化，在保证整体刚性满足最大爆发压力承载要求的前提下，尽可能降低曲轴自身的旋转质量，减少发动机运转过程的惯性损耗，提升动力响应速度。
