三缸内燃机凸轮轴精密结构设计

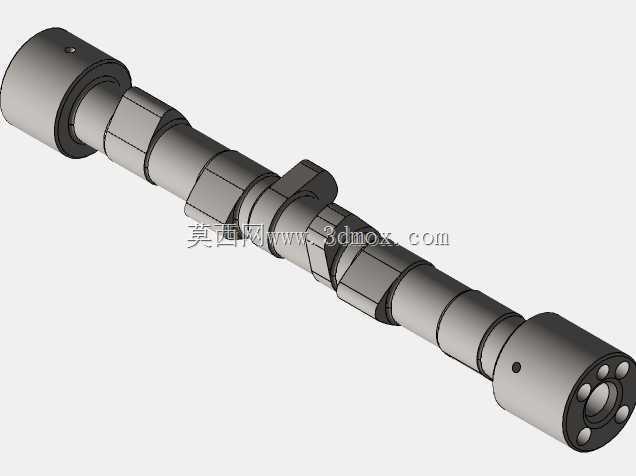

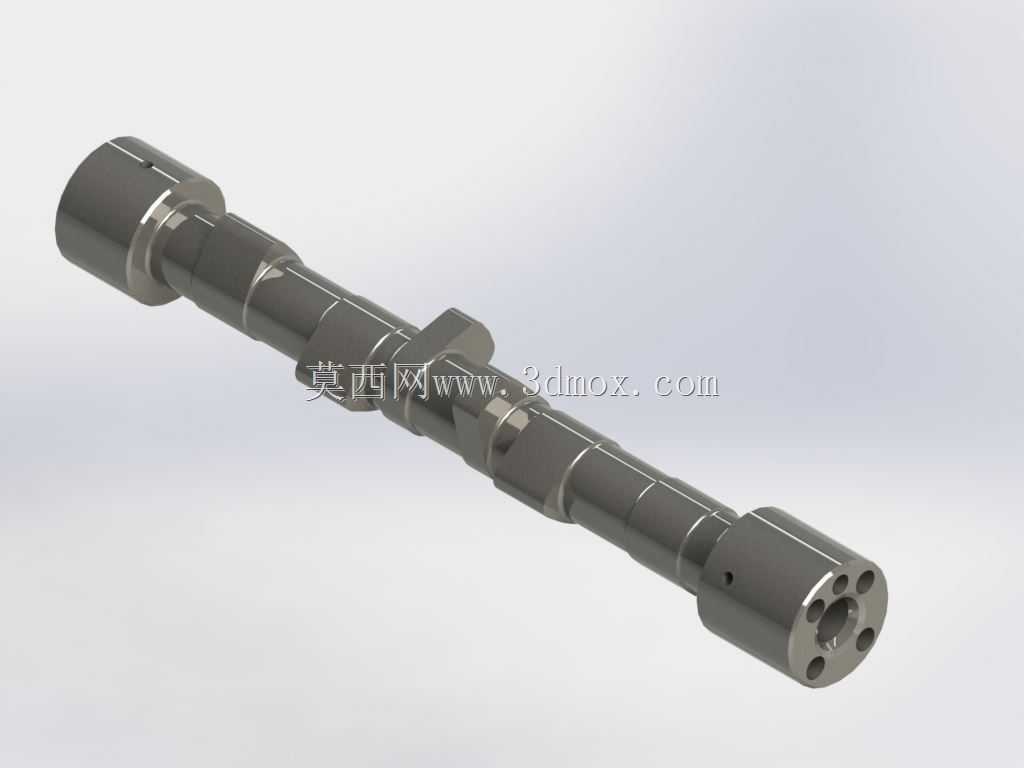

　　三缸内燃机的配气核心承载件，凸轮轴在整机动力循环里承担着按既定相位规律驱动气门启闭的关键作用，整套轴体的型线精度、轴段同轴度、凸轮轮廓加工余量直接决定发动机进排气效率、怠速平顺性与高转速工况下的配气可靠性。从整机布置边界来看，三缸机型相比四缸机型轴向长度更紧凑，三根进气凸轮与三根排气凸轮沿轴身按120度曲轴转角对应的相位角错落排布，轴体两端分别预留正时驱动对接端与轴向定位轴颈，输入端的法兰连接位可匹配正时齿轮或者正时链轮的安装止口，端面均布的螺栓孔位与定位销孔严格按照装配公差设计，保证正时传动的相位零偏移。轴身的各档支撑轴颈按照缸体轴承座的跨距分段设置，轴颈直径经过轴系刚度校核，在三缸机一阶往复惯性力的交变载荷下，

　　轴身的挠曲变形量控制在气门间隙允许的波动范围内，避免高转速下出现凸轮型线与挺柱接触脱离的飞脱故障。凸轮的轮廓型线并非简单圆弧拼接，而是按照配气相位要求设计的缓冲段、工作段、回落段组合曲面，基圆段保证气门完全关闭时的密封贴合，升程段的曲率变化经过接触应力校核，和挺柱或者摇臂滚子的接触比压控制在材料许用范围内，型线表面预留的淬火硬化层厚度匹配发动机长期运转的耐磨需求，避免早期磨损失准导致气门开度不足。轴体上的各凸轮周向定位角度经过配气正时仿真反复迭代，进气凸轮的开启提前角、关闭滞后角匹配三缸机的进气歧管脉动效应，利用进气气流的惯性提升充气效率，排气凸轮的叠开角设置兼顾缸内废气扫气效果与低速扭矩输出特性，

　　避免气门叠开过大导致的废气倒灌进进气道问题。轴身中段设置的信号触发凸台可配合缸体上的转速位置传感器，为电控单元提供凸轮轴相位判缸信号，凸台的轴向位置、凸起高度与信号轮的安装基准统一，保证传感器气隙在0.8到1.5毫米的合理区间内，输出的方波信号无丢齿、无杂波干扰。从安装适配维度梳理，整根轴的轴向总长严格对应三缸发动机缸盖的凸轮轴腔室长度，两端的油封轴颈粗糙度、圆度满足双唇油封的密封要求，杜绝机油沿轴端渗漏进入正时腔或者气门室盖外部；各轴颈的润滑油道开孔对齐缸盖对应的主油道供油孔，发动机运转时压力机油持续输送到轴颈摩擦面形成油膜，同时机油通过轴身内部的斜油孔导流到凸轮与挺柱的接触摩擦面，降低配气机构的干摩擦磨损风险。

　　设计阶段完成轴系的模态仿真，其一阶固有频率避开发动机常用转速区间的激励频率，防止三缸机特有的不平衡力矩引发凸轮轴共振，导致轴段疲劳断裂、凸轮型面异常点蚀。轴体两端的中心工艺孔作为全轴磨削加工的定位基准，保证所有轴颈、凸轮轮廓的同轴度公差控制在0.02毫米以内，量产装配时无需分组选配即可直接压入缸盖轴承座，相邻凸轮之间的轴段避让槽预留足够的气门弹簧座运动空间，全工况下无运动干涉。这类凸轮轴广泛适配小排量三缸乘用车发动机、小型通用汽油机组、微型工程机械动力单元，在紧凑的动力舱布局里用最短的轴向尺寸实现完整的三缸配气驱动功能，零件的集成化设计减少了分体式凸轮轴的连接法兰、紧固螺栓数量，降低了装配累积误差，长期运转的相位稳定性远高于拼接式结构。建模过程中所有特征完全按照实际加工工艺顺序搭建，先完成整体轴坯的回转特征，再按相位角阵列切削各凸轮轮廓，后续添加油孔、连接法兰、定位销孔、信号凸台等细节特征，所有倒角、退刀槽的尺寸都符合机加工艺规范，没有出现无法铣削、磨削的负角特征，后续导出的实体可直接用于动力学仿真、加工工艺编制与装配干涉校验。
