钢管桁架式小车底盘承载框架结构

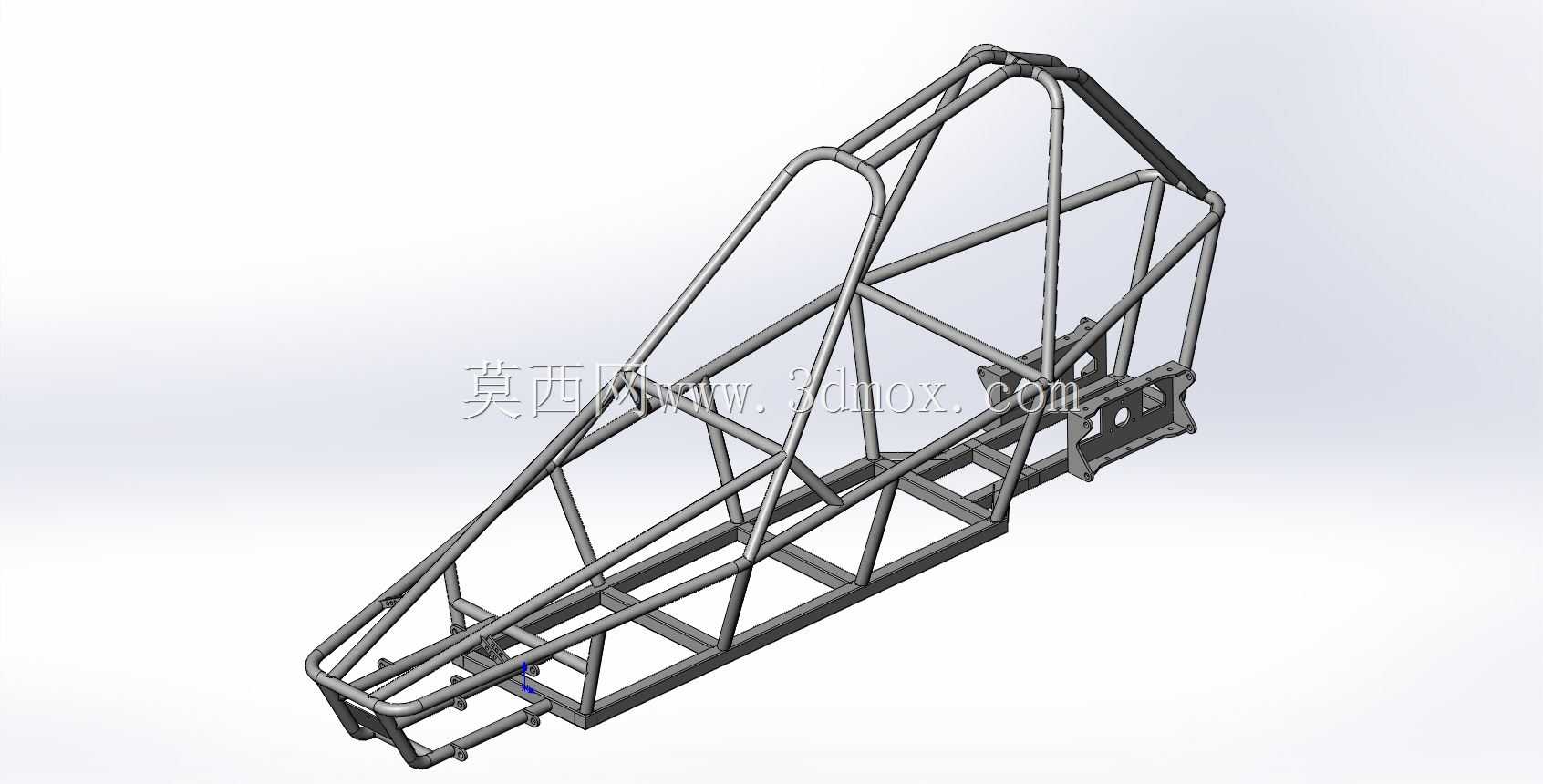

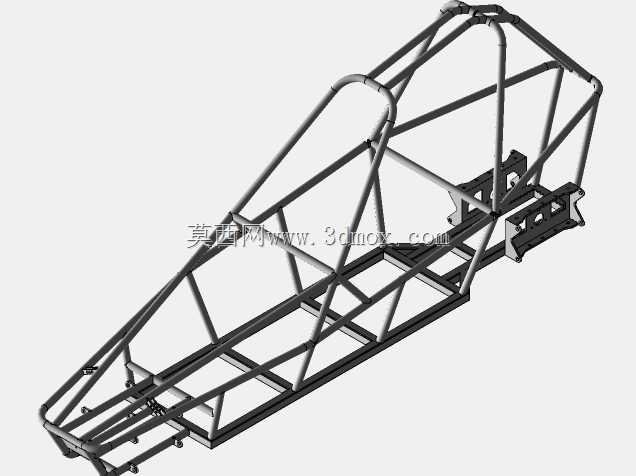

该款钢管桁架式小车底盘框架，主要面向小型单人越野竞技车辆、校园工程实训竞赛小车、小型特种作业代步底盘的开发场景，作为整车的核心承载基体，承担着安装固定行走系统、动力组件、转向机构、驾乘位以及外部覆盖件的核心作用，是整车力学性能的核心保障结构。整体结构采用圆形薄壁钢管弯折后拼接焊接成型，前端采用收窄的锥形尖头构型，既能够降低行进过程中的正面风阻，也能为前轮转向机构预留充足的摆动空间，避免转向过程中轮胎与车架发生运动干涉；中段为矩形网格排布的主承载区，采用纵横交错的钢管排布形成稳定的桁架受力结构，可均匀分散驾乘人员载荷、动力组件重量以及行进过程中路面传递的颠簸冲击力，避免局部应力集中导致的车架变形或焊缝开裂；后部向上延伸形成倾斜的防滚支撑结构，可在车辆发生侧翻时形成有效的防护支撑空间，保障驾乘区域的结构完整性，同时该区域也可用于固定动力单元、油箱或电池组件，优化整车前后轴的重量分配。设计过程中充分考虑了各系统的安装边界，车架底部预留了前后悬架的安装支座点位，支座位置经过受力校核，可匹配独立悬架或整体桥悬架的安装需求，安装孔位采用统一的基准设计，降低后续零部件装配的对位难度；车架中部的横向横梁预留了转向机、制动管路、线束的固定点位，可实现整车管线的规整排布，避免管线外露造成的磨损风险；前部锥形段预留了前防撞梁、转向拉杆的活动空间，可兼容不同尺寸规格的前轮配置；后部支撑结构的安装点位可适配不同功率的动力单元，无论是燃油动力总成还是电驱动总成都可通过转接板实现快速固定。整体车架的外轮廓尺寸充分考虑了小型车辆的通行需求，宽度控制在常规非道路小车的通行范围内，可顺利通过狭窄的林间小路、竞赛赛道障碍通道，轴距设置兼顾了低速行驶的稳定性与转向灵活性，既能够满足竞技场景下的快速过弯需求，也能够适配特种作业场景下的复杂路面通行要求。桁架式的管架结构相比传统冲压焊接的板式车架，在同等重量下具备更高的结构强度与抗扭性能，能够更好地应对非铺装路面的扭曲载荷，同时钢管材料具备更好的加工修复性，在出现局部碰撞变形后可通过局部更换管材快速修复，大幅降低后期维护成本。
