径流离心式涡轮叶轮精密结构设计

　　在流体能量转换类设备的核心部件选型与结构设计中，径流离心式涡轮叶轮是决定整机能量转换效率的核心转子构件，这类构件广泛应用在小型燃气轮机、车用涡轮增压器、微型膨胀发电装置、航空辅助动力单元以及部分工业流体输送透平设备中，承担着将流体介质携带的压力能、热能转换为转子旋转机械能的核心作用，其结构设计的合理性直接决定了整机的工作效率、运行稳定性与服役寿命。

　　从实际工程应用场景来看，这类带后弯式三元扭曲叶片的涡轮叶轮，适配的介质多为高温高压燃气、压缩空气或者有机工质蒸汽，在车用涡轮增压器场景中，发动机排出的高温废气以一定角度冲击叶轮叶片，推动叶轮以每分钟数万转的转速高速旋转，同轴带动压气机叶轮压缩进入气缸的新鲜空气，提升发动机的充气效率，最终实现小排量发动机的动力输出提升与燃油经济性优化；在微型膨胀发电场景中，高压工质流经叶轮时完成膨胀做功，驱动同轴发电机输出电能，这类场景对叶轮的气动外形精度、动平衡性能、结构强度都有极高要求。

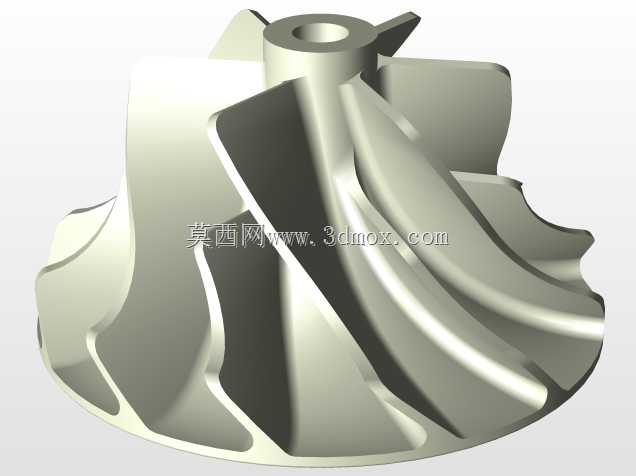

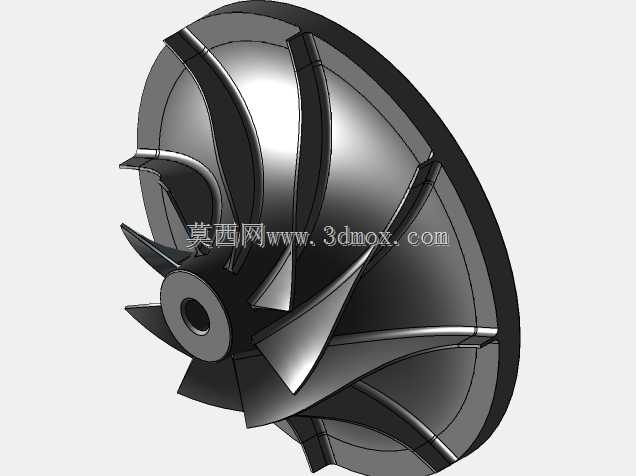

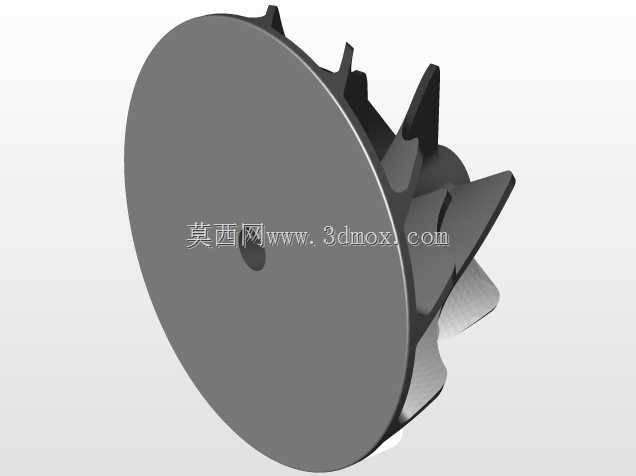

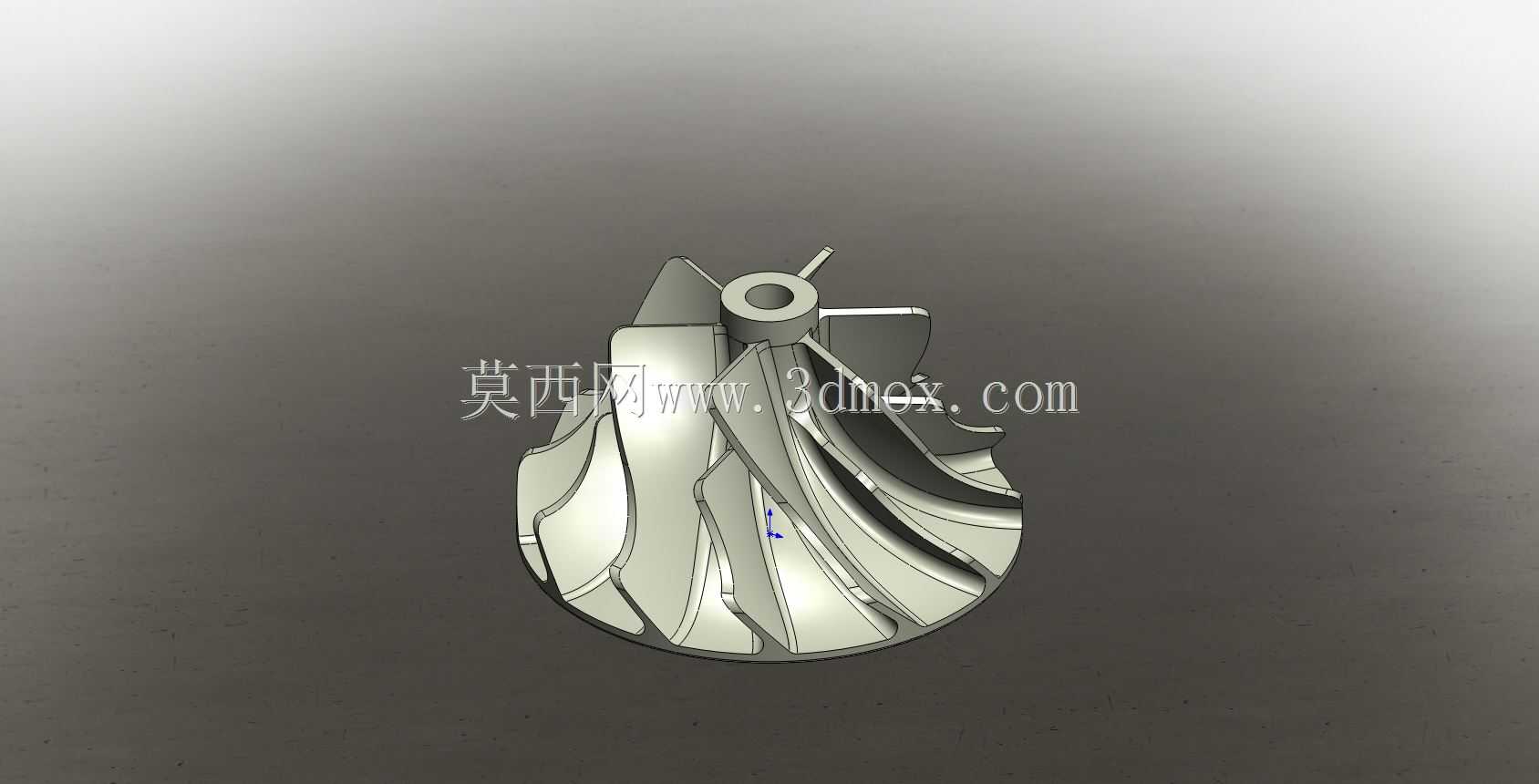

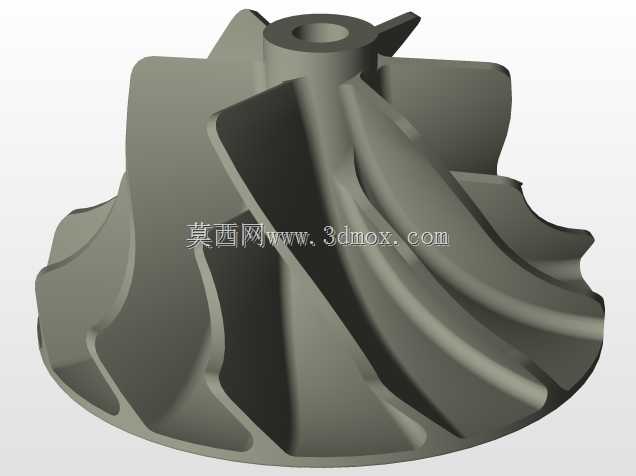

　　本次呈现的涡轮叶轮结构，采用了典型的半开式径流叶轮布局，中心设置带定位通孔的轮毂结构，该通孔用于与传动轴实现过盈配合或者键连接，保证转子扭矩的可靠传递，轮毂的锥度设计匹配了轮盘的应力分布规律，从中心向轮缘方向厚度逐步递减，既控制了转子整体的转动惯量，又能在高速旋转时合理分散离心力产生的结构应力，避免轮盘根部出现应力集中导致的结构失效。叶片部分采用三元扭曲曲面设计，叶片型线从轮毂处到轮缘处的安装角平滑过渡，这种设计是基于三维流场仿真优化得到的结果，能够让流体介质在叶轮流道内实现顺畅的转向与加速，减少流道内的流动分离、涡流损失，提升能量转换的效率；叶片数量经过气动计算匹配，相邻叶片之间形成的收敛型流道，能够引导介质从叶轮轴向附近的入口进入后，沿径向向外流动的过程中逐步完成能量交换，最终从叶轮外缘沿切向流出。

　　从设计思路层面来看，这类叶轮的结构设计需要平衡气动性能、结构强度、加工工艺性三者的关系：叶片的前缘做了小圆角过渡处理，既能够降低介质冲击前缘带来的流动损失，也能减少高速气流冲蚀带来的叶片前缘磨损；叶片与轮盘的连接位置采用大圆角过渡，避免直角连接带来的应力集中，提升叶轮在高速旋转、高温工况下的结构疲劳强度；叶轮顶部的轮缘位置预留了与壳体配合的微小间隙，该间隙的取值需要综合考虑工作状态下的热膨胀量、转子跳动量，间隙过大会导致叶顶泄漏损失增加，降低整机效率，间隙过小则容易在热态工况下出现叶轮与壳体的刮蹭，引发设备故障。

　　在安装边界方面，这类叶轮的中心定位孔尺寸需要与匹配的传动轴轴径做公差配合设计，通常采用H7/k6的过渡配合保证同轴度，叶轮的轴向定位依靠轮毂端面与轴肩的贴合实现，部分工况下还会在轴端设置锁紧螺母，防止高速旋转时叶轮出现轴向窜动；叶轮的整体外径尺寸需要匹配涡轮壳体的蜗壳流道尺寸，保证叶轮出口流出的介质能够顺畅进入蜗壳收集腔，避免出现流道突变带来的额外损失；叶轮的轴向长度需要适配轴承跨距的设计，保证转子系统的临界转速高于工作转速的1.2倍以上，避免运行过程中出现共振问题。

　　从实际工程落地的角度，这类半开式涡轮叶轮相比闭式叶轮，结构更简单，重量更轻，转动惯量更小，动态响应速度更快，非常适配车用增压器这类需要快速响应转速变化的工况，同时半开式结构的加工难度更低，无论是采用五轴铣削加工、精密铸造还是3D打印工艺，都能实现较高的成型精度，叶片表面的粗糙度可以通过后续的抛光处理进一步降低，减少介质流动的摩擦损失。在结构强度校核环节，需要重点关注叶片根部、轮盘中心孔位置的应力分布，在最高工作转速、最高工作温度的极限工况下，上述位置的等效应力需要低于材料许用应力的60%，同时要预留足够的疲劳强度余量，应对设备启停过程中带来的交变载荷冲击。
