双缸立式往复式蒸汽机结构设计

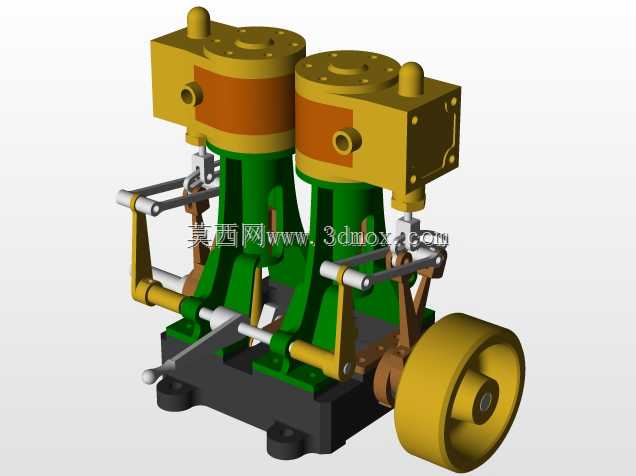

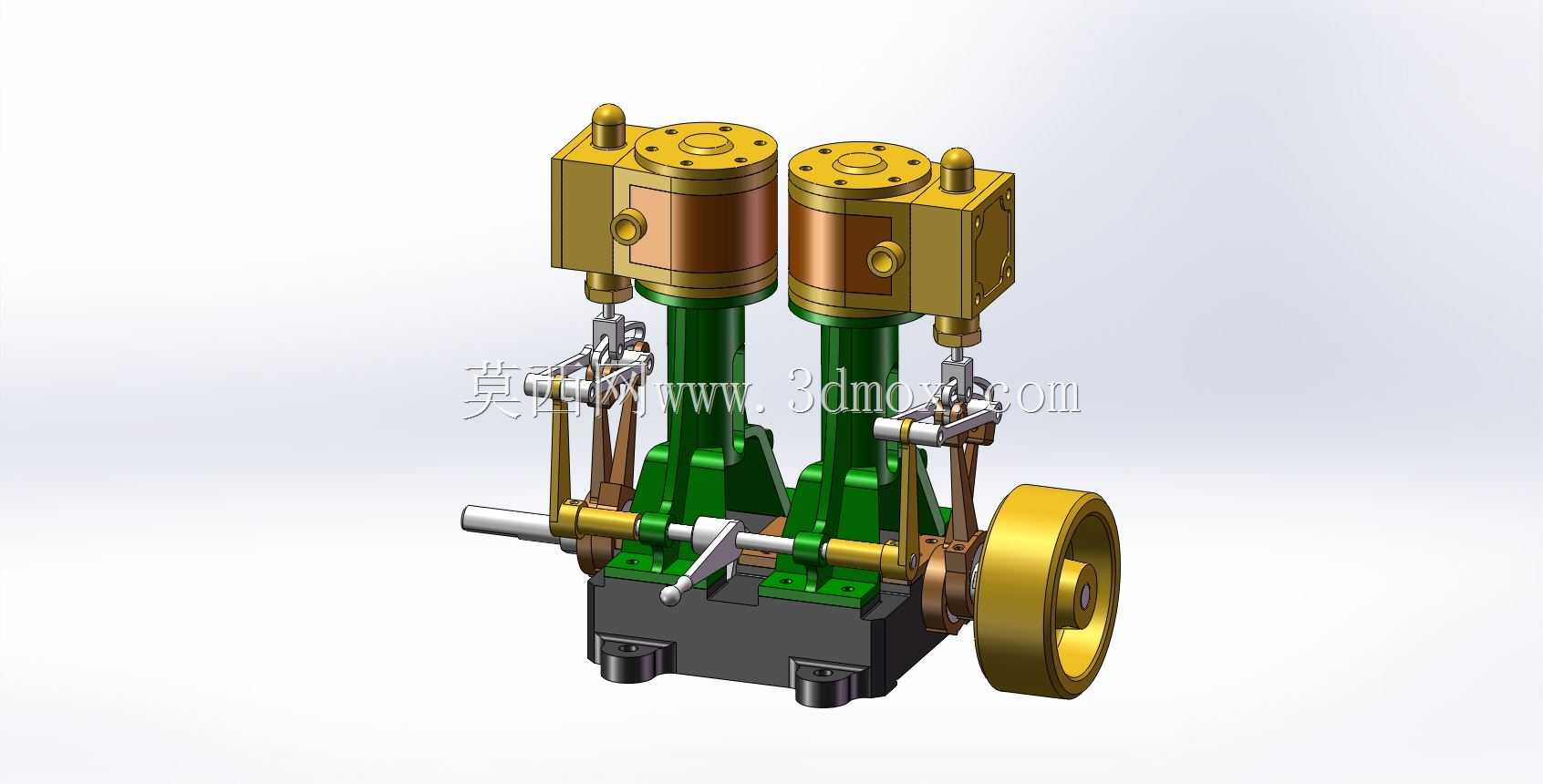

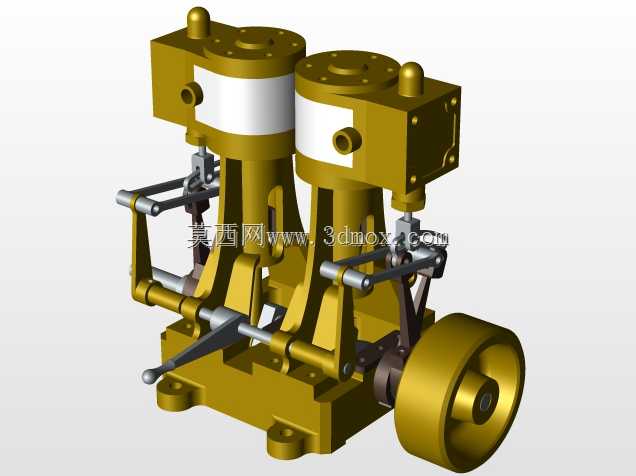

　　这款双缸立式蒸汽机的三维结构设计，核心面向小型动力演示、复古动力装置复刻、教学实训教具开发等场景，在工业科普展项、小型船舶模型动力配套、老式机械复原项目中都有明确的适配空间。从结构布局来看，整机采用双缸并列立式排布，两个汽缸沿曲轴轴向对称布置，相比单缸机型能够大幅降低动力输出的脉动率，曲轴每旋转一周可获得两次做功冲程，飞轮的储能负荷更小，运转平顺性有明显提升。

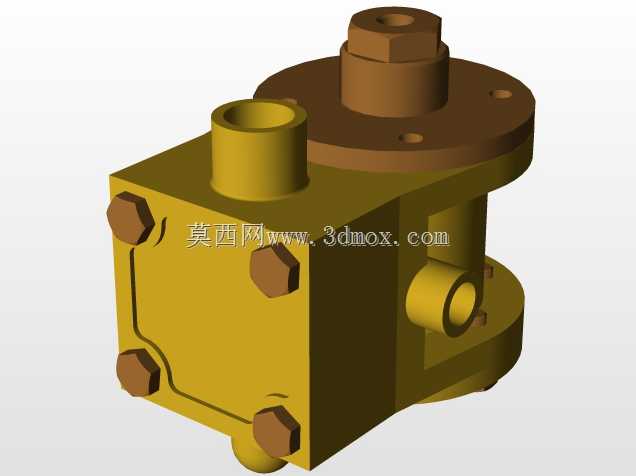

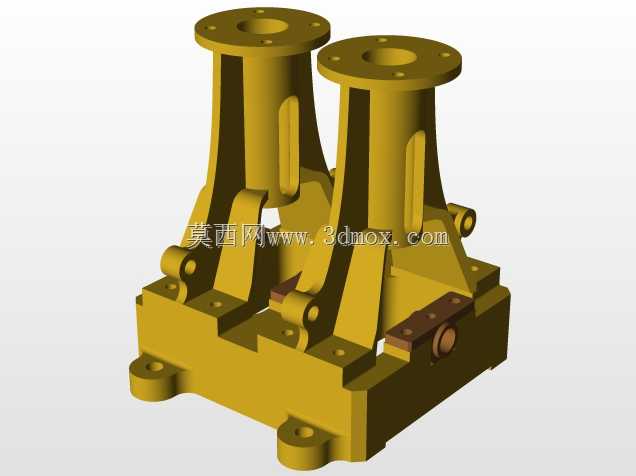

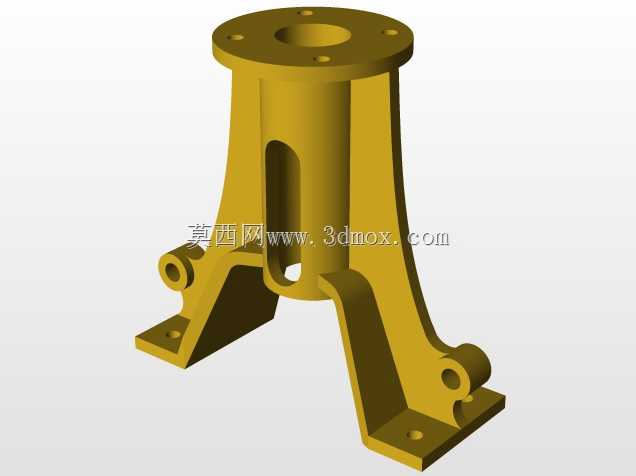

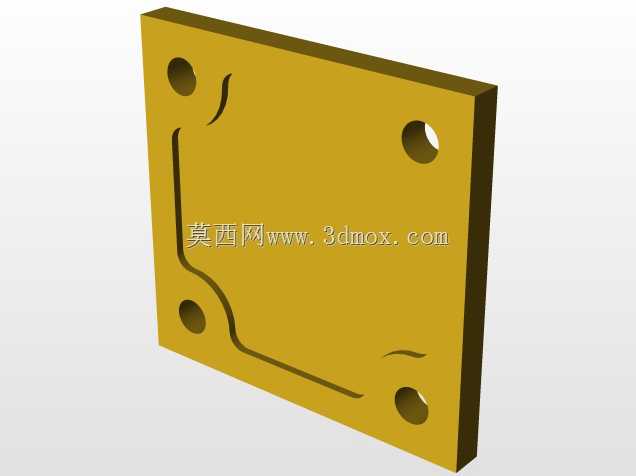

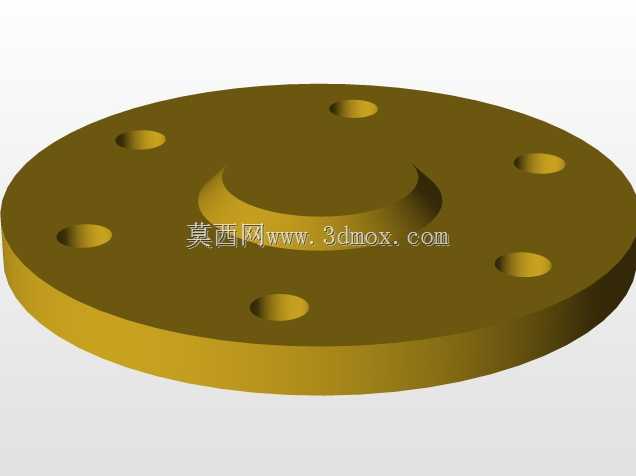

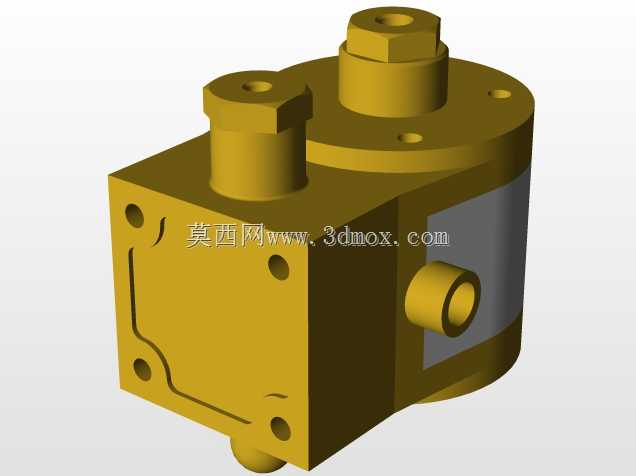

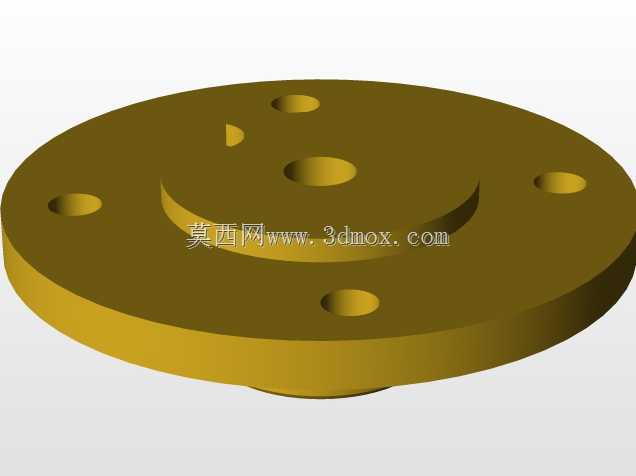

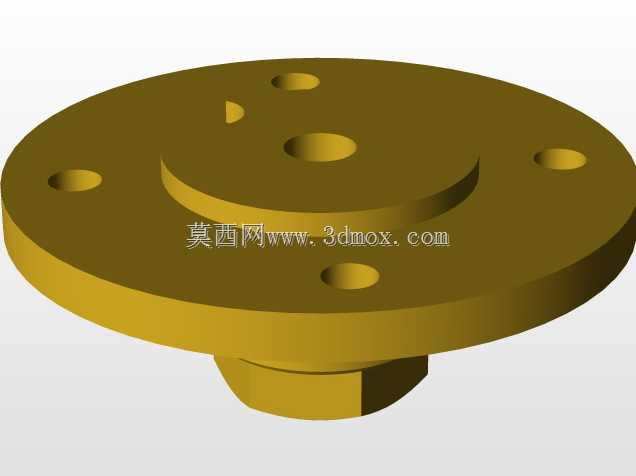

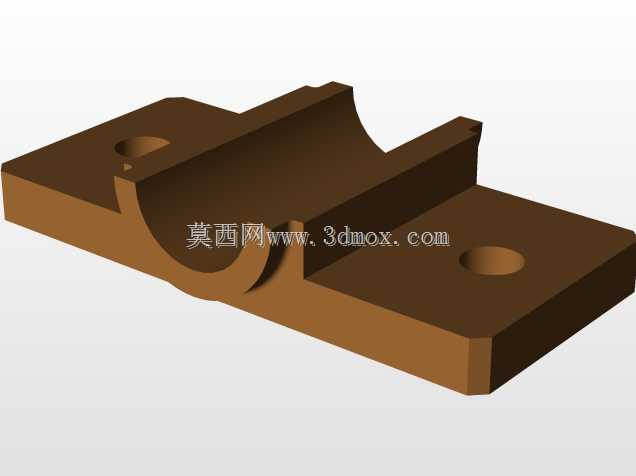

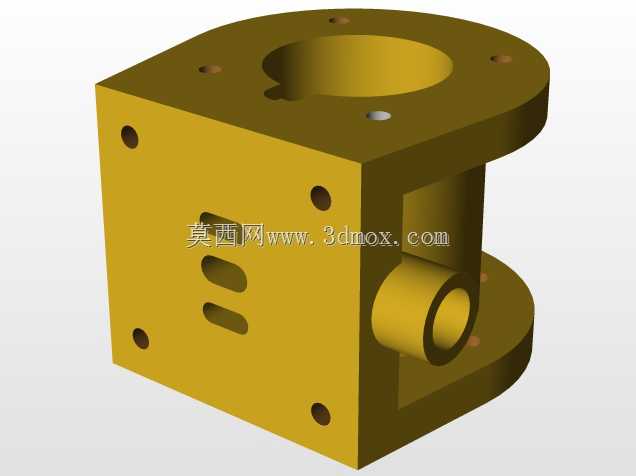

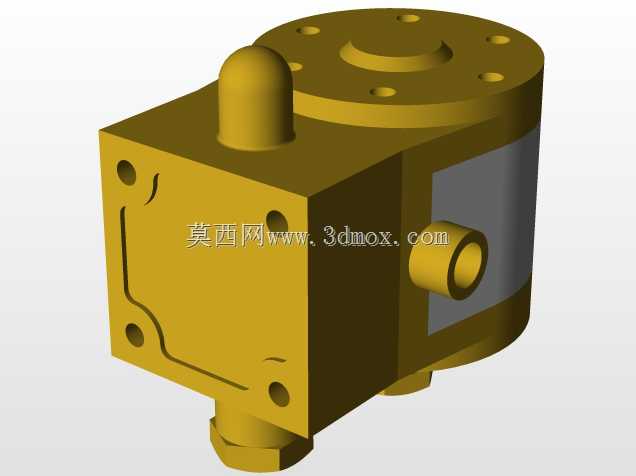

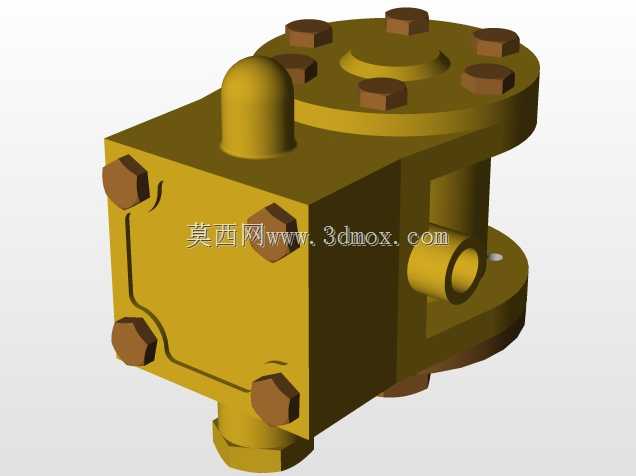

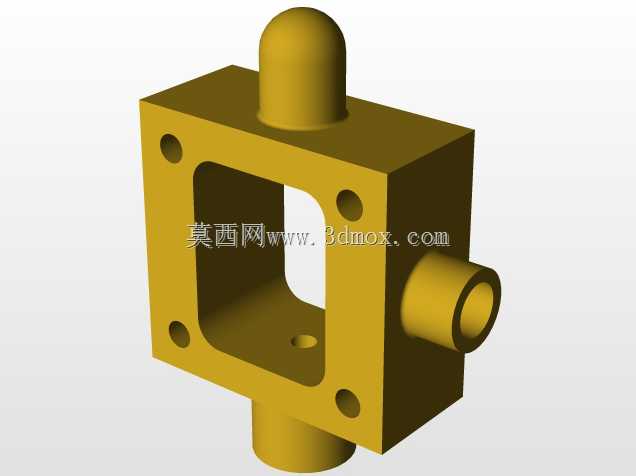

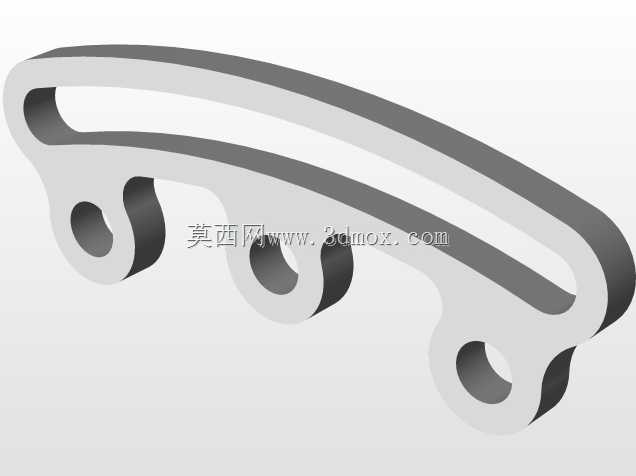

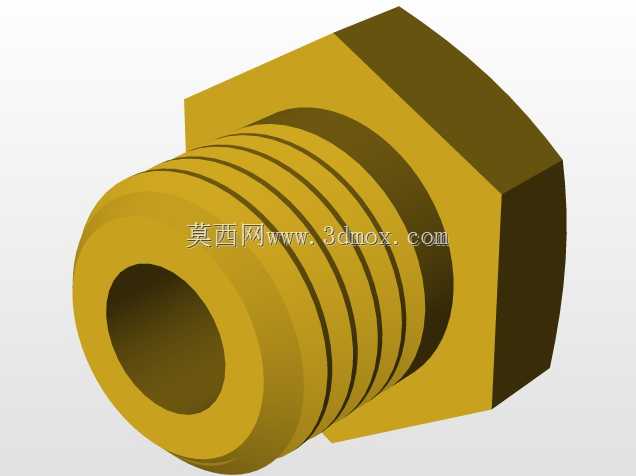

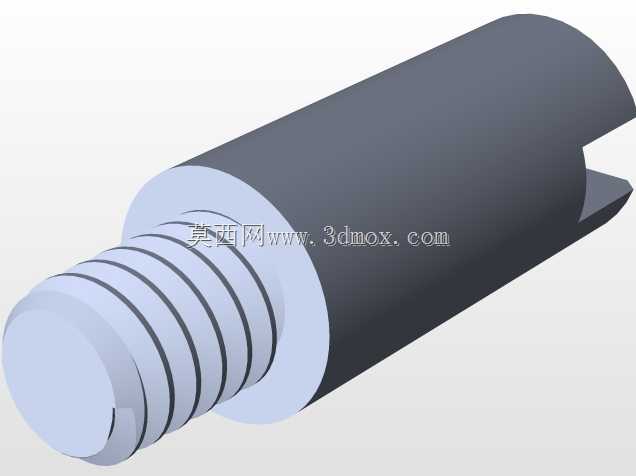

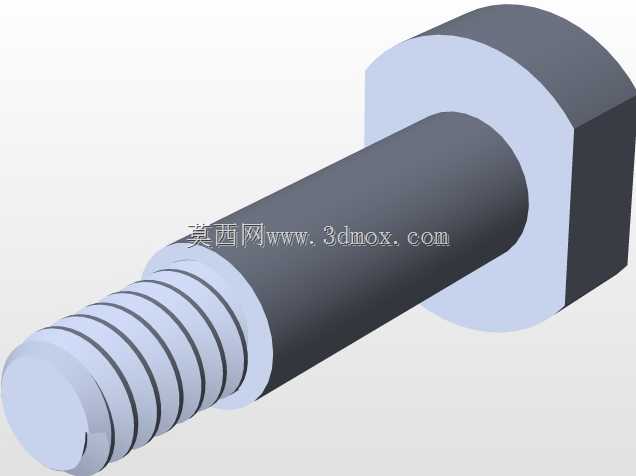

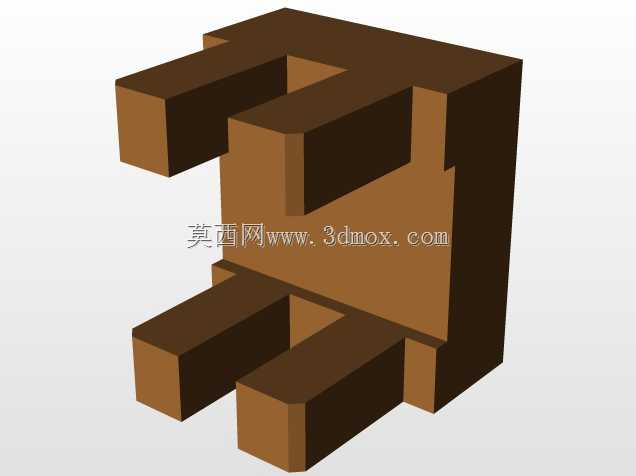

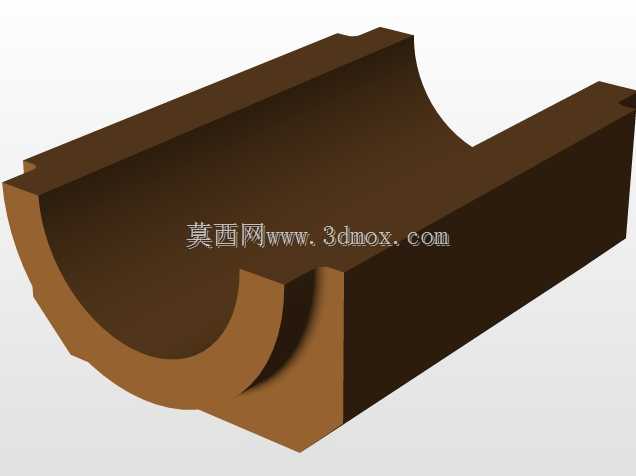

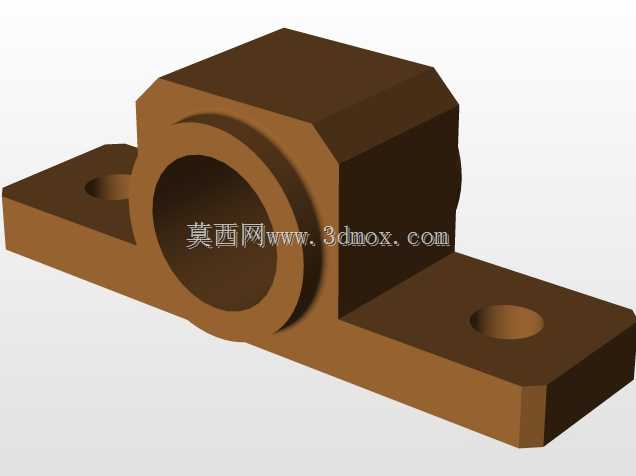

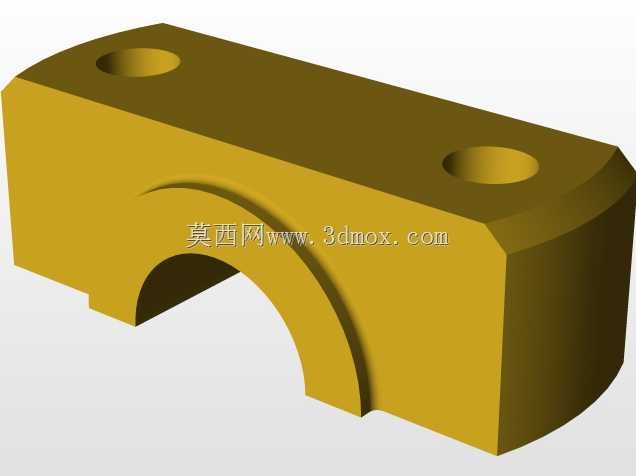

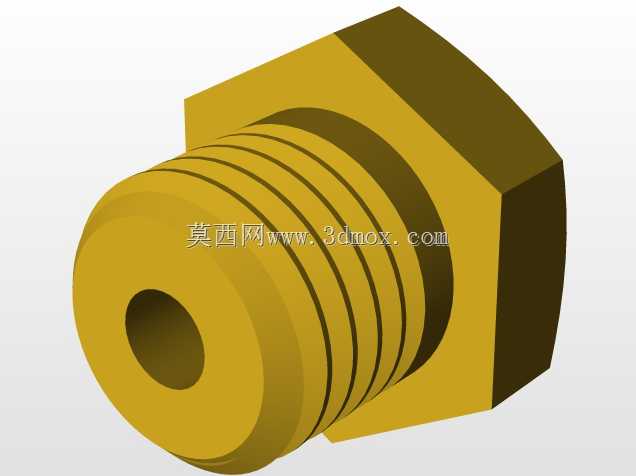

　　设计过程中首先敲定的是汽缸与机架的集成式结构，绿色的铸造型机架同时承担汽缸支撑、曲轴轴承座安装、配气机构导向的多重功能，省去了额外的连接支架，既压缩了整机的横向安装尺寸，也保证了核心运动部件的同轴度精度。汽缸上部的铜质衬套结构，是考虑到蒸汽工况下的耐磨与密封需求，衬套与外部铸铁汽缸套采用过盈配合装配，上部的汽缸盖集成了进排气道接口，侧面的方形阀室用来安装滑阀配气机构，配气摇臂的铰接点直接布置在阀室侧方的凸台上，缩短了传动链路，减少了配气动作的滞后量。

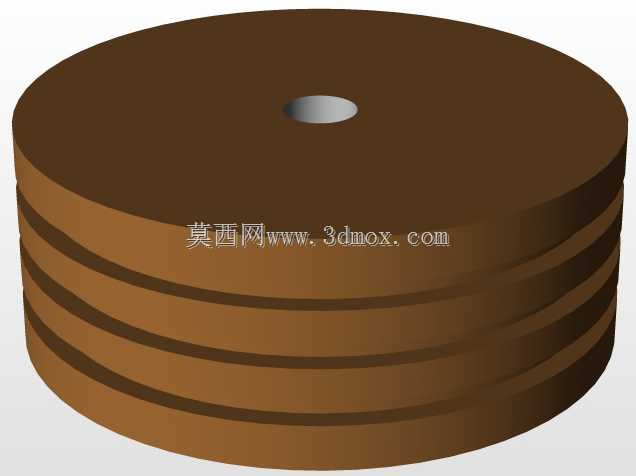

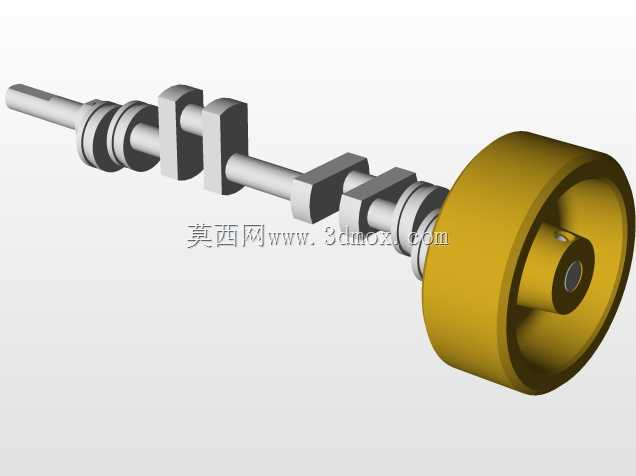

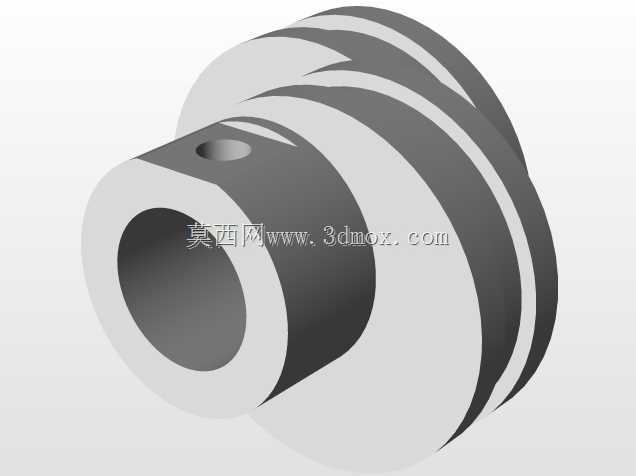

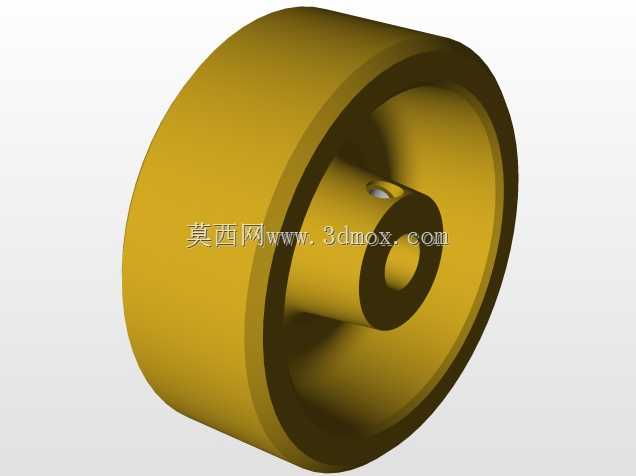

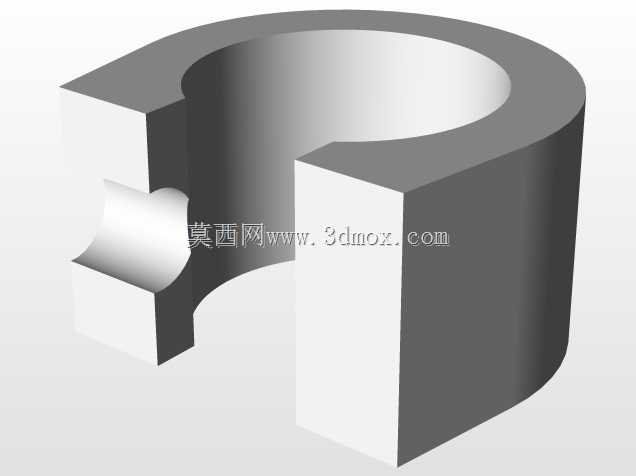

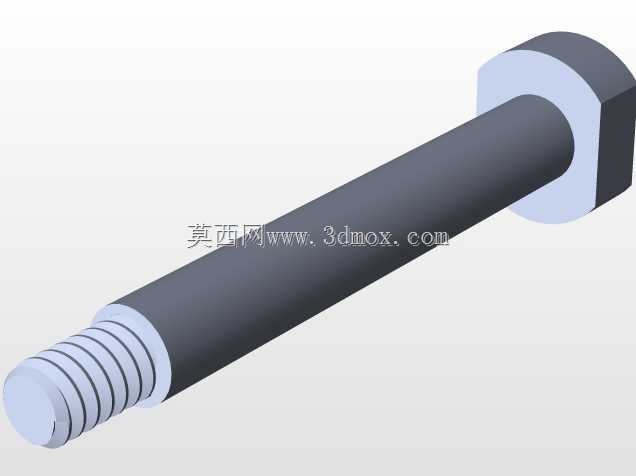

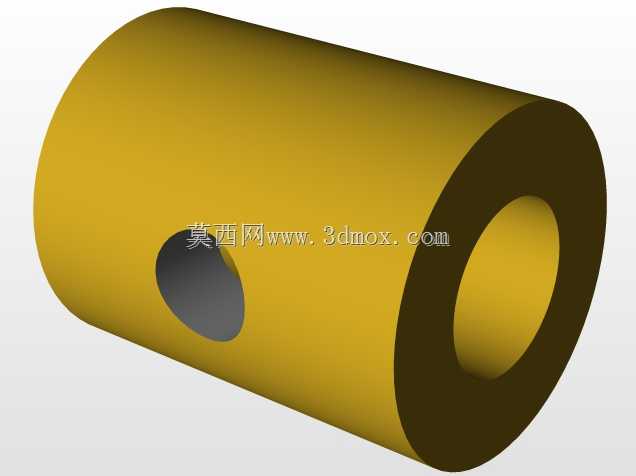

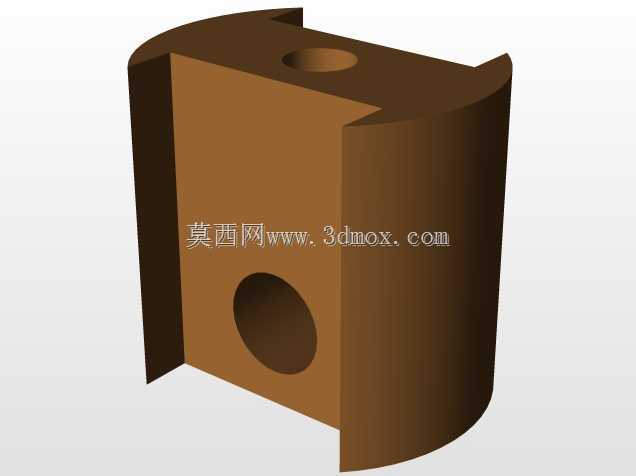

　　曲柄连杆机构的设计上，曲轴采用整体式锻造结构，两个曲柄销呈180度对向布置，保证两个汽缸的做功冲程完全错开，连杆采用锻钢件，大头为剖分式结构方便与曲轴装配，小头通过活塞销与活塞连接，活塞上设置两道活塞环槽，用来填充密封件减少蒸汽泄漏。曲轴输出端的大直径飞轮，除了常规的储能稳速作用，还兼顾了皮带轮的输出功能，轮缘位置预留了皮带槽结构，可以直接通过皮带向外输出扭矩，适配不同的负载端连接需求。

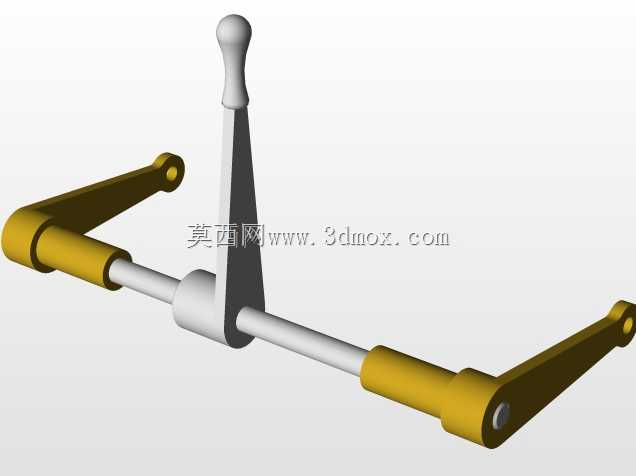

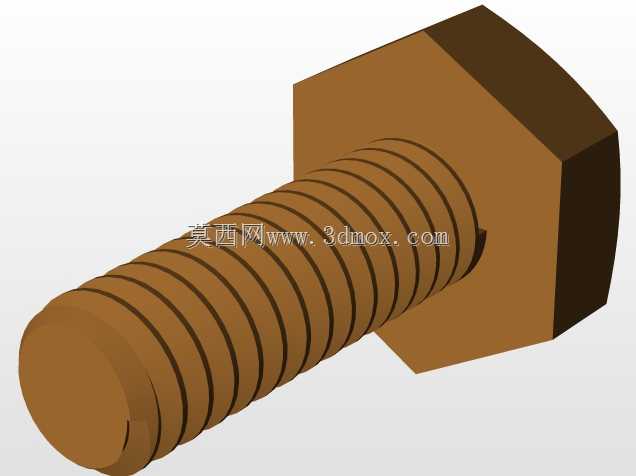

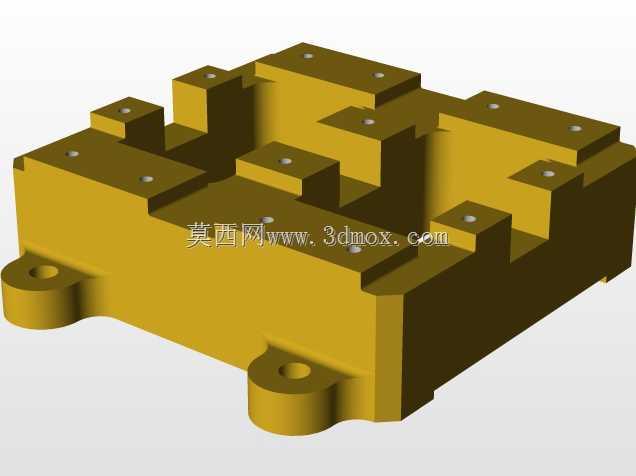

　　安装边界方面，整机底部采用方形铸铁机座，四个角位置设置了沉头安装孔，可直接通过螺栓固定在安装基座上，机座内部预留了曲轴端部的避让空间，不会出现运动干涉；整机的重心沿两个汽缸的对称中线分布，安装时不需要额外设置配重结构，静态稳定性较好。配气操纵杆布置在曲轴前方的机架凸台上，操作人员可直接通过扳动操纵杆改变滑阀的行程位置，实现蒸汽机的正反转切换与转速调节，操纵力经过杠杆比优化，单人即可完成操作，不需要额外的助力机构。

　　从实际使用的功能特性来看，双缸结构的设计让该机在低蒸汽压力下也能顺利启动，不存在单缸蒸汽机上止点无法自启动的问题，对于教学演示场景来说，不需要额外设置盘车机构，操作门槛更低。汽缸外部的铜质装饰层除了视觉上的复古效果，也能起到一定的散热作用，避免长时间运转时汽缸温度过高导致密封件过早老化。所有运动副的润滑点都预留了注油孔位置，日常维护时不需要拆解整机即可完成润滑保养，降低了长期使用的维护成本。

　　建模过程中对所有运动部件的间隙都做了工程化校验，活塞与汽缸壁的配合间隙、连杆大头与曲柄销的配合间隙、配气摇臂铰接点的间隙都按照实际加工公差设置，既保证运动过程中不会出现卡滞，也不会因为间隙过大导致冲击噪声与蒸汽泄漏。机架上的加强筋结构沿着受力方向布置，在承受汽缸做功的反作用力时，机架的变形量控制在允许范围内，不会因为长期受力出现裂纹或者连接松动的问题。
