立式双缸往复式蒸汽动力装置结构

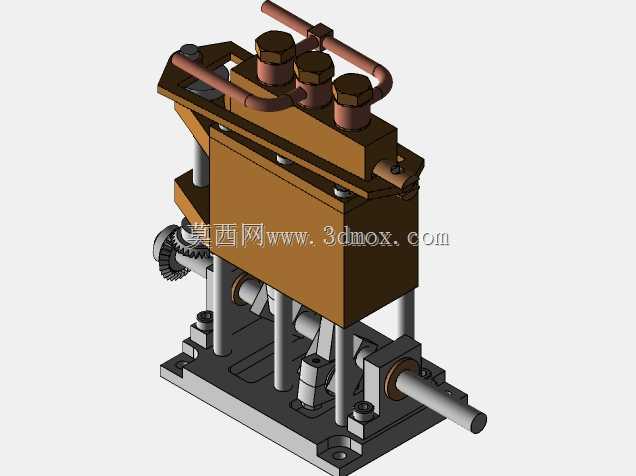

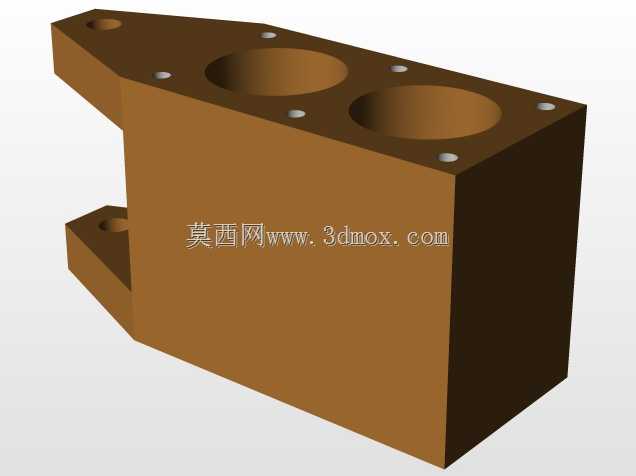

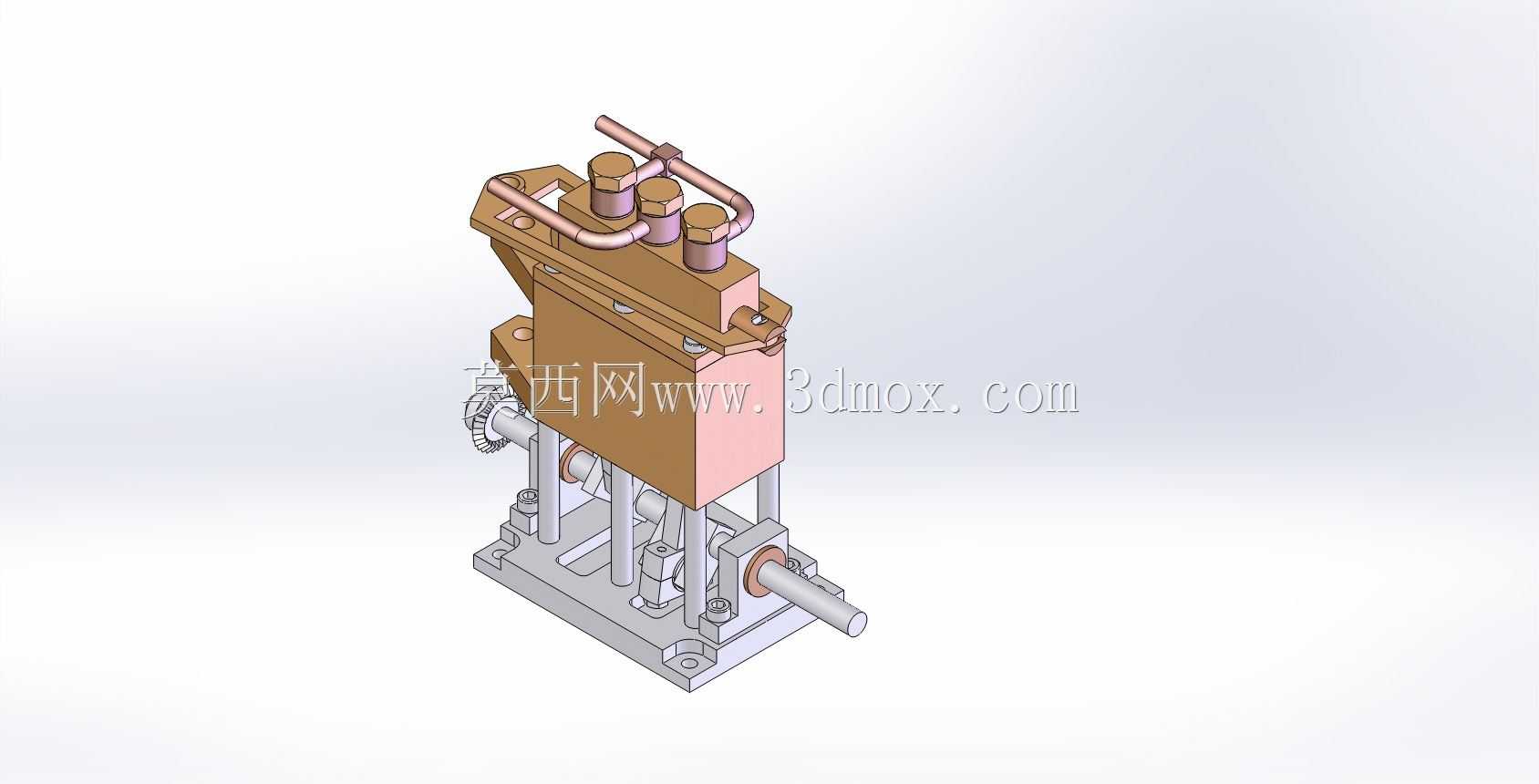

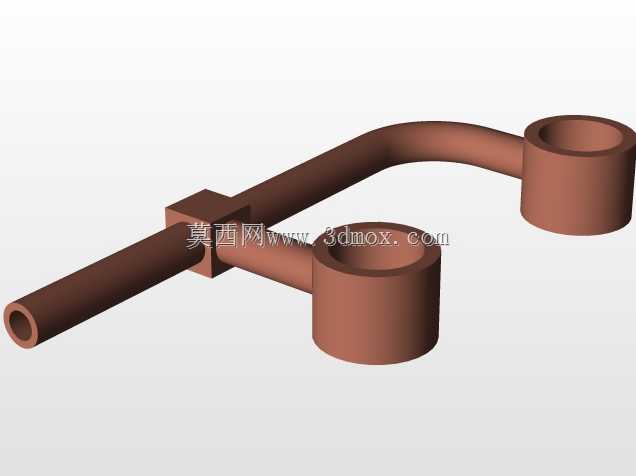

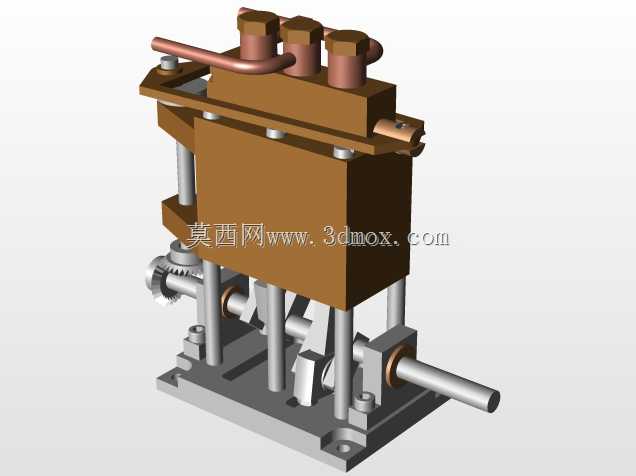

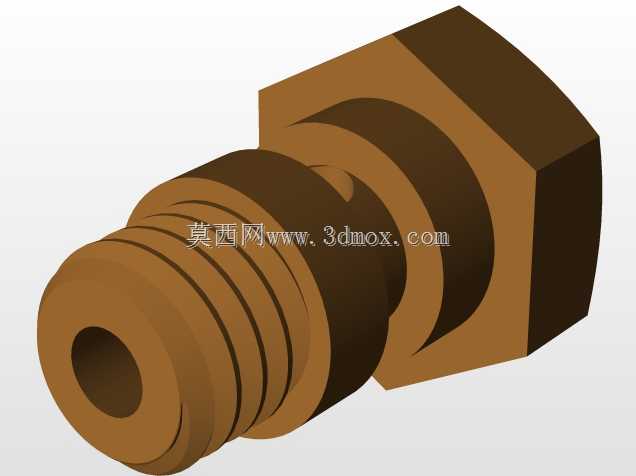

　　这套立式双缸往复式动力结构，常见于小型固定式动力输出场景、教学演示教具以及复古动力爱好者的改装项目中，核心功能是将蒸汽的热能转化为旋转机械能，为配套的小型负载提供稳定的扭矩输出。从结构布局来看，整机采用立式排布，上部为气缸总成与配气管路，下部为曲柄连杆机构与安装机架，整体重心沿竖直轴线分布，能够有效减少水平方向的安装占地空间，适配桌面级展示、小型设备集成等对安装边界有严格限制的场景。上部的两个气缸采用并列排布设计，缸体外部设置有散热鳍片结构，能够在工作过程中加快缸壁热量散发，避免持续进汽导致缸体温度过高引发的密封件失效问题；缸顶位置布置有进汽管路与接头，紫铜材质的管路走向经过弯折优化，既能够抵消蒸汽输送过程中的热胀冷缩应力，

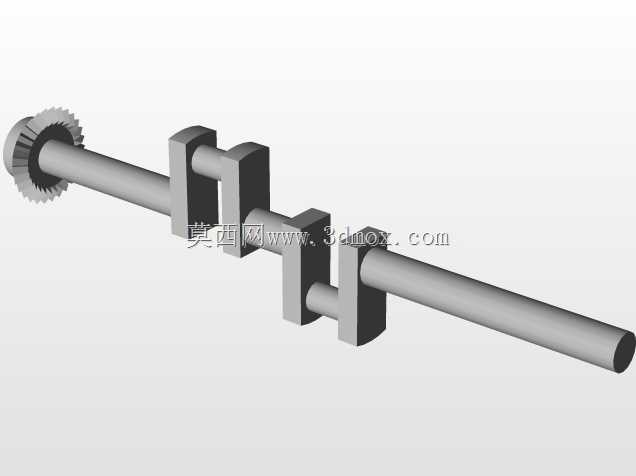

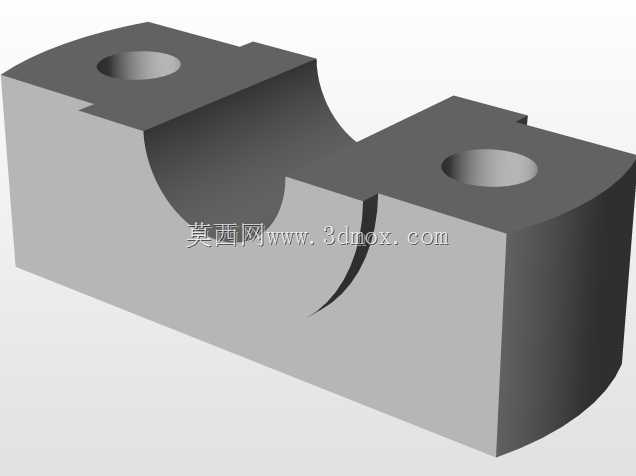

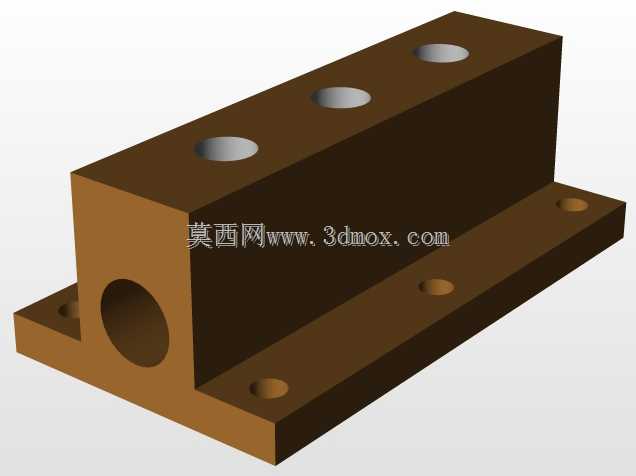

　　也能保证两个气缸的进汽压力均衡，避免单缸负载过大导致的运转抖动。配气机构集成在缸体上部，通过凸轮联动控制进排气时序，保证两个气缸的做功行程错开90度相位，消除曲柄运转的死点位置，让动力输出更加平顺，不需要额外加装飞轮配重就能实现低转速下的稳定运转。下部的传动部分采用开式曲柄连杆结构，曲轴两端通过轴承座固定在底部机架上，输出轴从机架侧方水平伸出，轴端预留有键槽与安装轴颈，能够直接连接带轮、齿轮等传动件，不需要额外设计转接结构，降低配套集成的设计成本。底部机架采用框架式铸铝结构，四个角位置设置有沉头安装孔，安装时可以通过螺栓直接固定在安装基座上，机架的竖直支撑柱上预留有调节滑槽，能够根据装配需求微调气缸的安装高度，

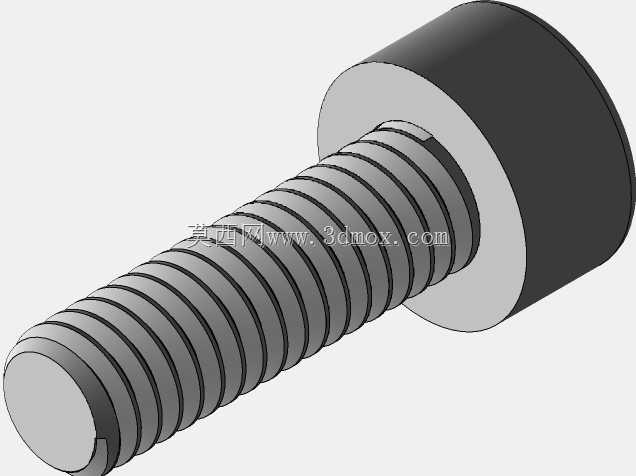

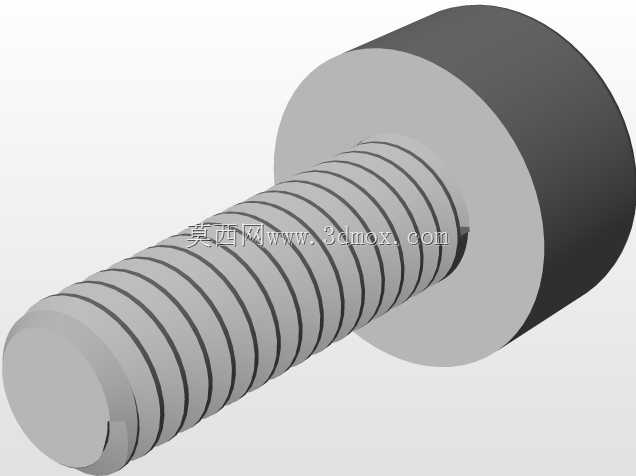

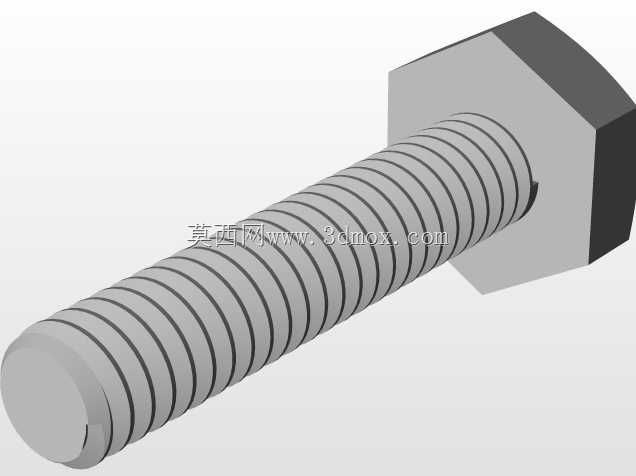

　　补偿零件加工过程中产生的尺寸公差，降低零件的加工精度要求，提升整机的装配适配性。从安装边界来看，整机竖直方向的高度主要集中在气缸与管路部分，水平方向的最大外廓为底部机架的安装面尺寸，输出轴的伸出长度控制在合理范围内，不会与周边安装结构产生干涉；管路部分的接头全部朝向缸体外侧排布，方便后续连接蒸汽管路与密封维护，不需要拆解整机就能完成管路的更换与密封件调整。设计过程中，这套结构优先考虑了装配工艺性，所有零件都采用规则的几何特征，没有复杂的异形曲面，既适合采用常规的机加工工艺制作，也能够通过3D打印完成样机验证，零件之间的连接全部采用螺栓与定位销固定，没有焊接、铆接等不可拆卸结构，方便后续的拆解维护与零件更换。在实际应用中，

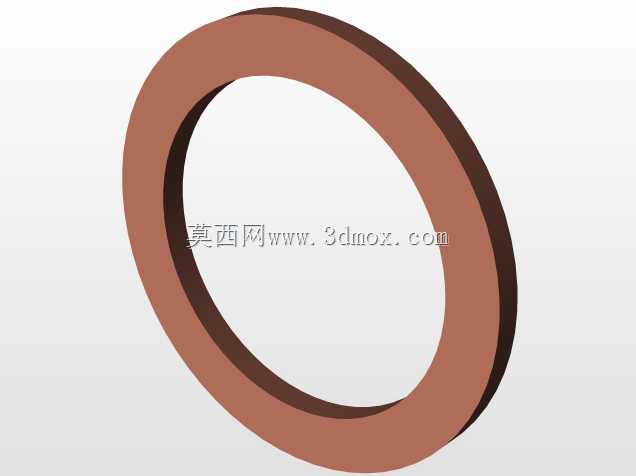

　　这类小型双缸蒸汽动力结构既可以作为教学演示模型，直观展示往复式热机的工作原理，帮助学习者理解曲柄连杆、配气正时等核心机械结构的运作逻辑，也可以作为小型蒸汽动力装置的核心部件，搭配小型蒸汽发生器为模型车船、小型展示设备提供动力输出；结构的受力路径经过优化，气缸做功产生的冲击力直接通过竖直支撑柱传递到底部安装机架，不会在曲轴位置产生额外的弯矩，能够有效提升轴承的使用寿命，减少长期运转过程中的磨损量。整机的管路布局避开了运动部件的运动轨迹，曲柄运转过程中不会与管路、机架产生碰撞，所有运动部件的间隙都经过校核，即使存在一定的加工误差也不会出现卡滞问题；缸体与机架之间设置有隔热垫片，能够减少缸体热量向机架部分传递，避免安装基座温度过高，提升使用过程中的安全性。
