汽车传动用万向节式传动轴结构

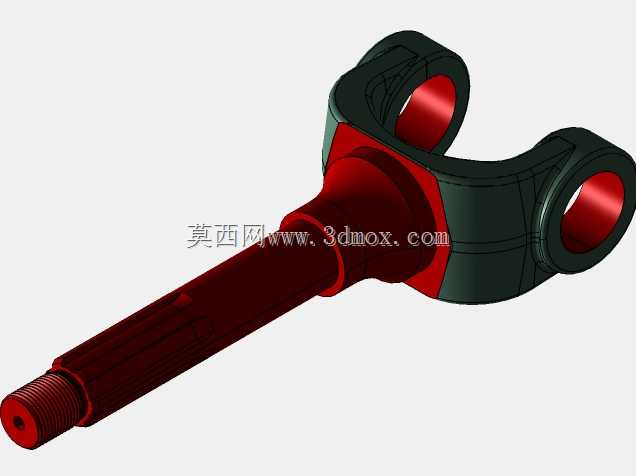

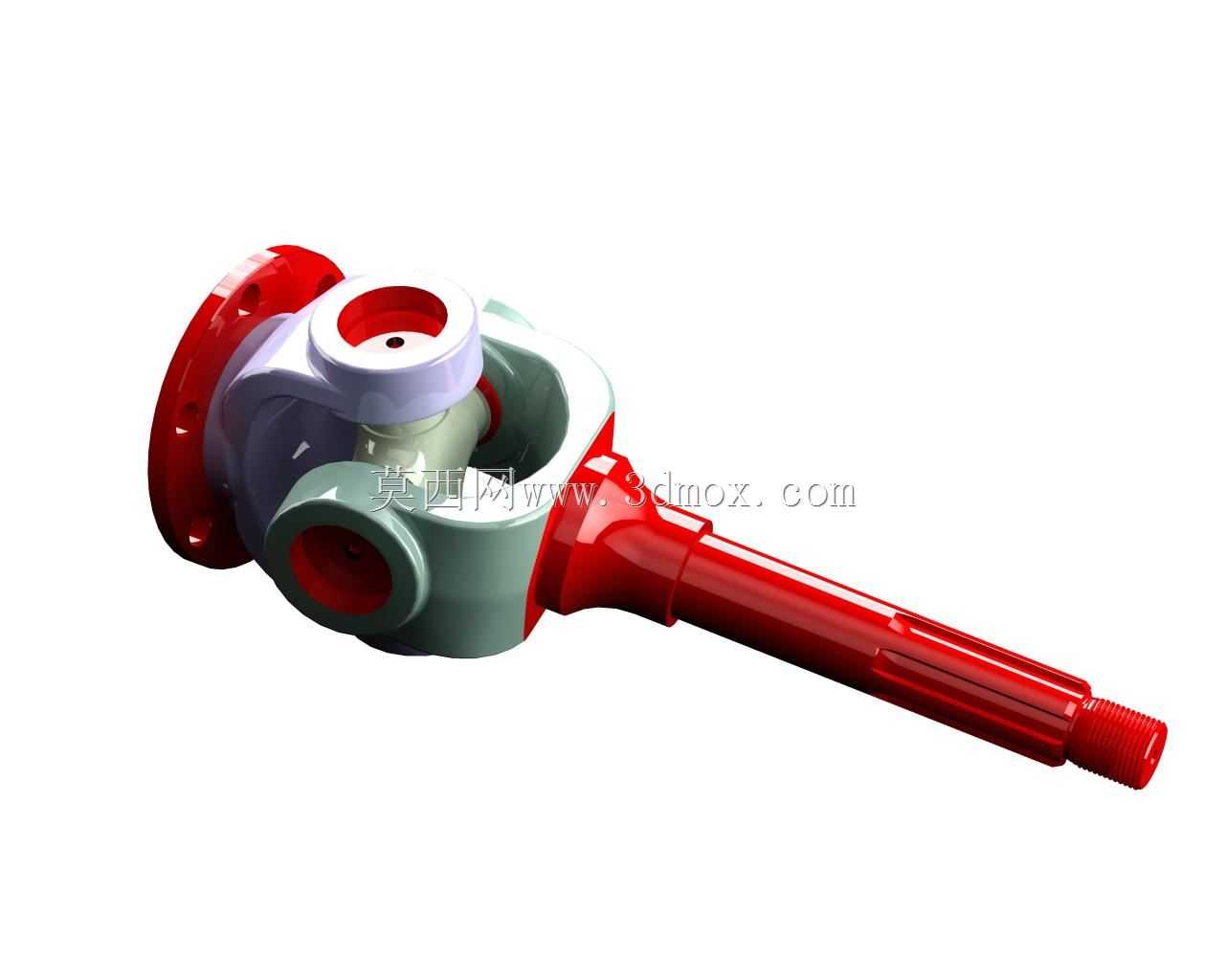

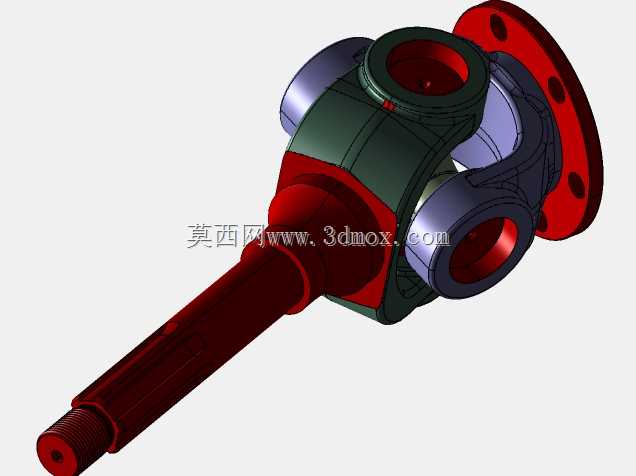

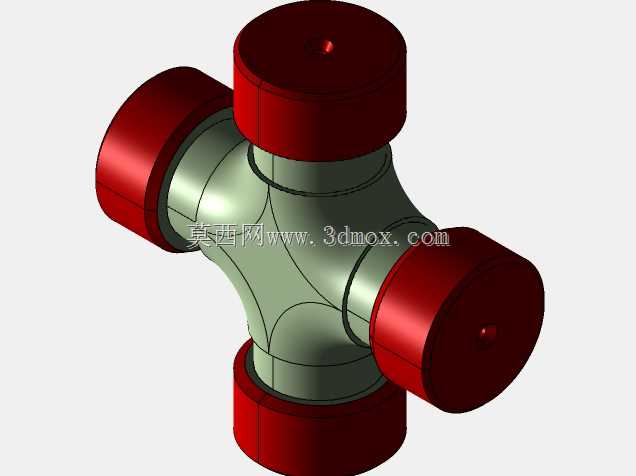

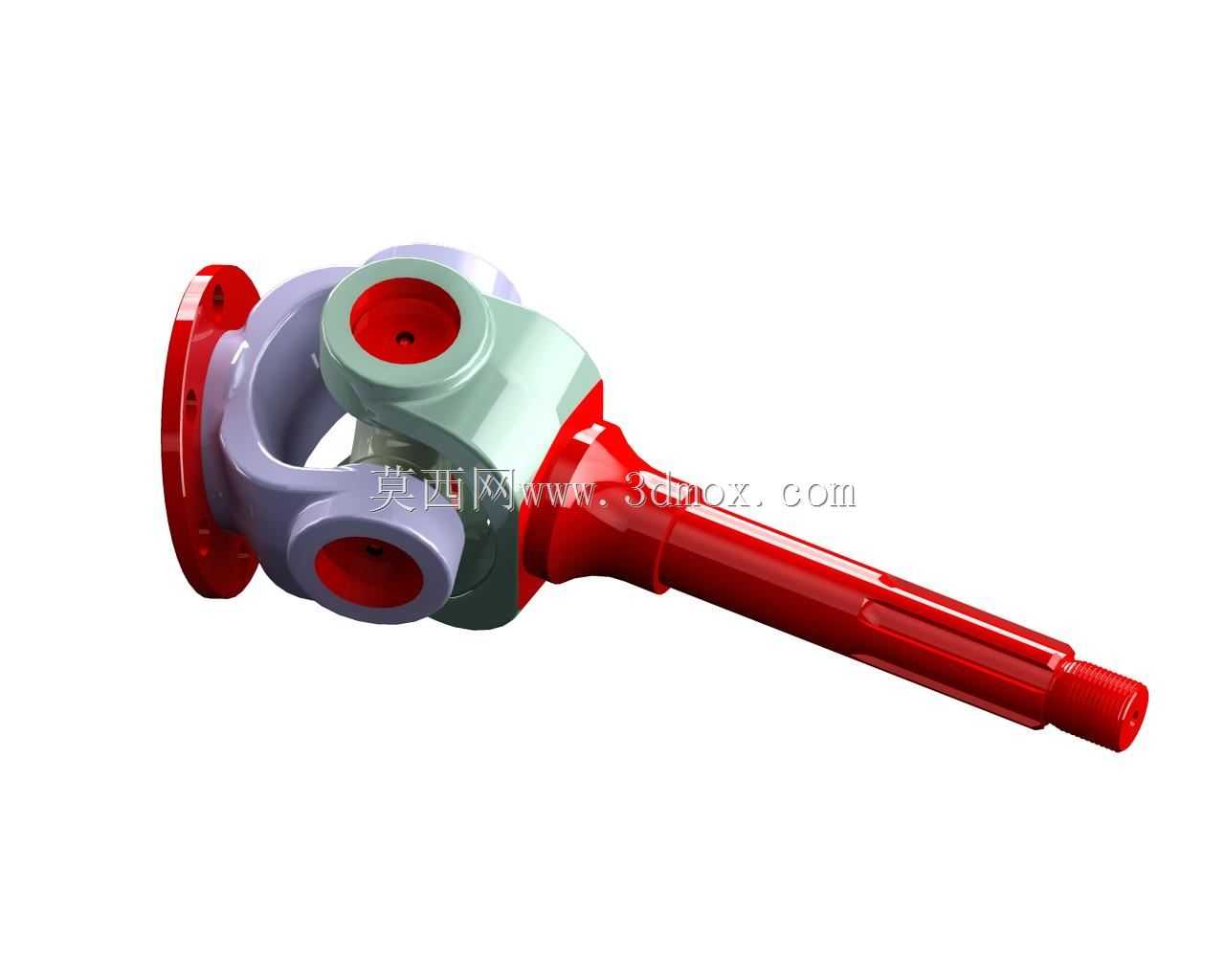

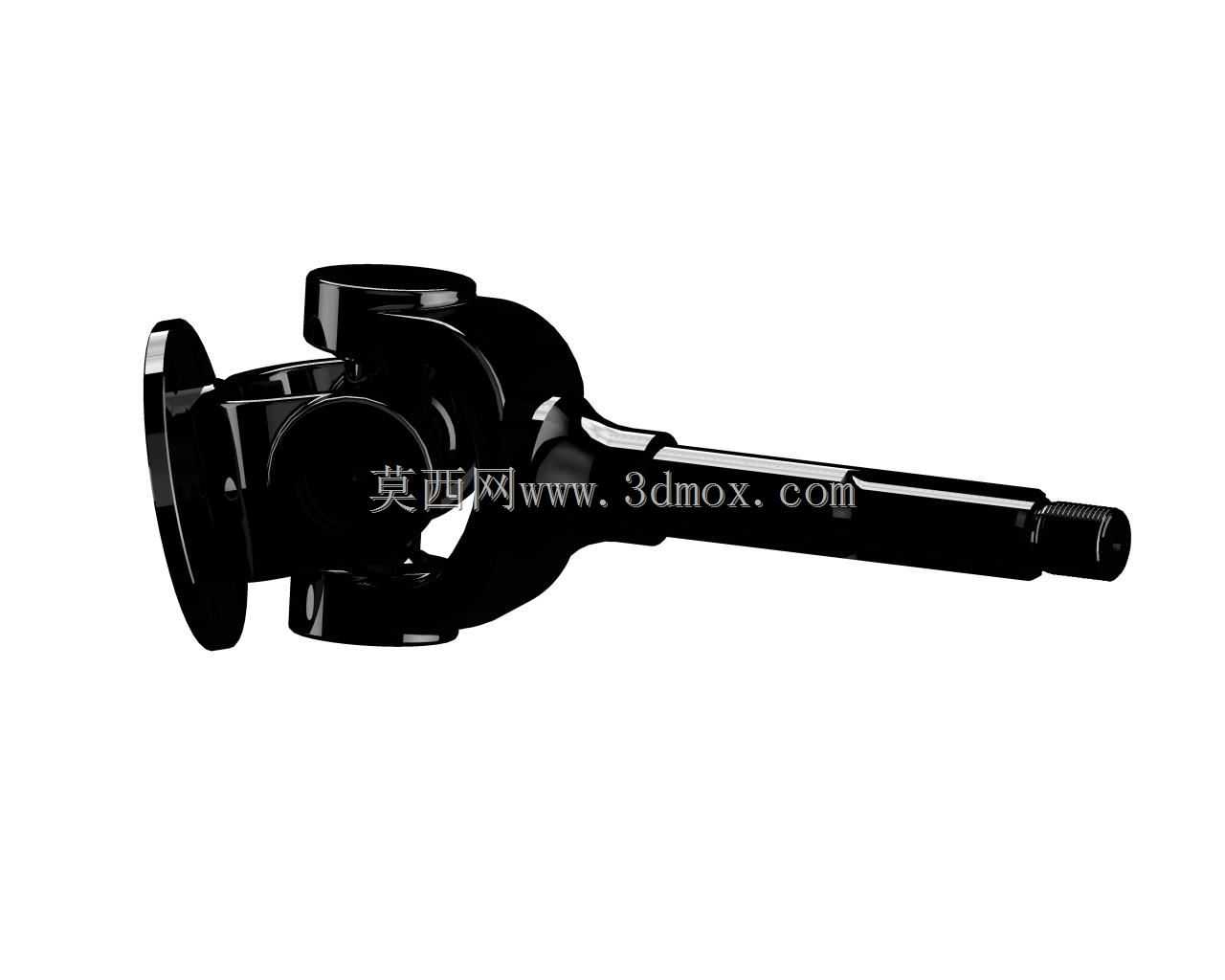

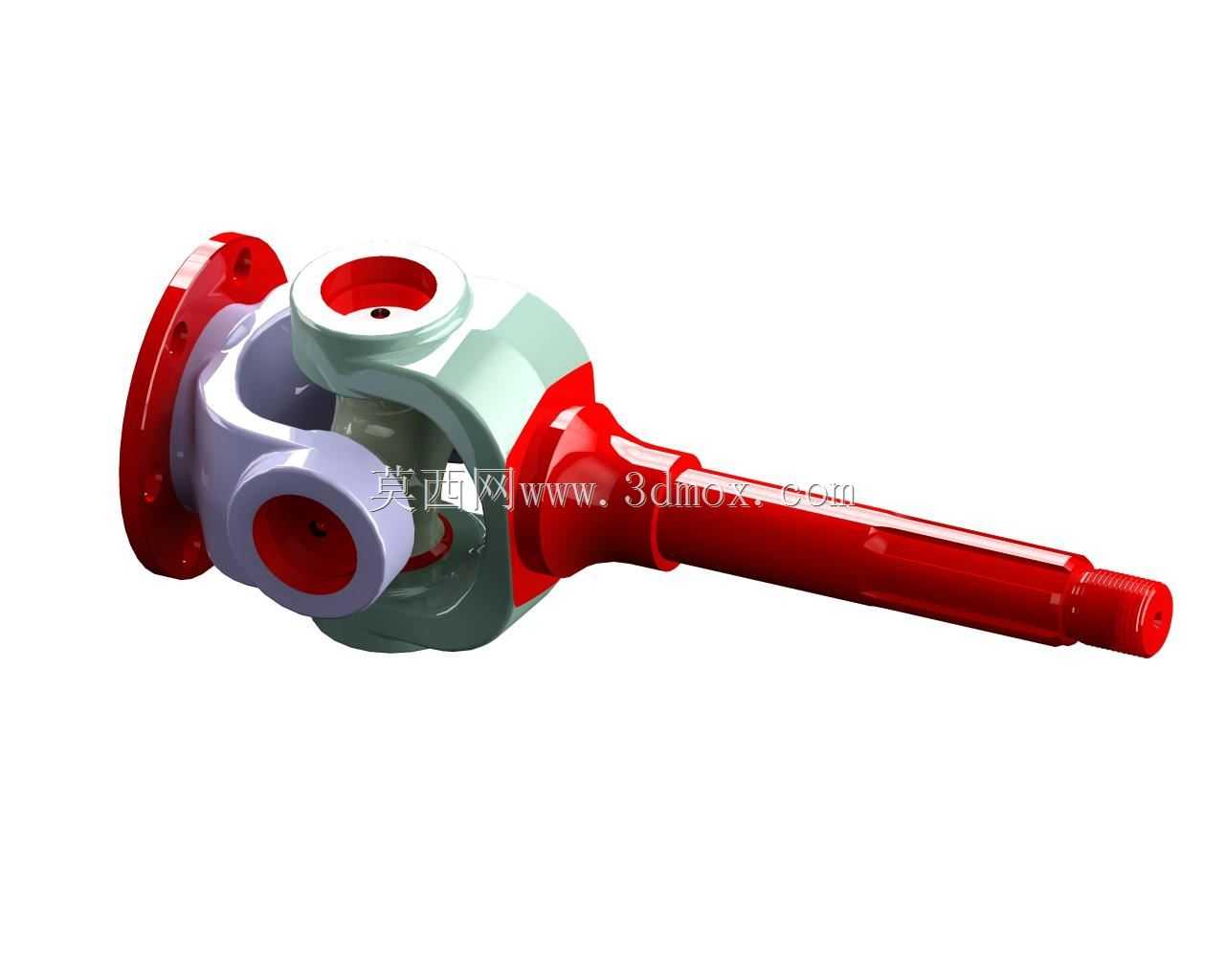

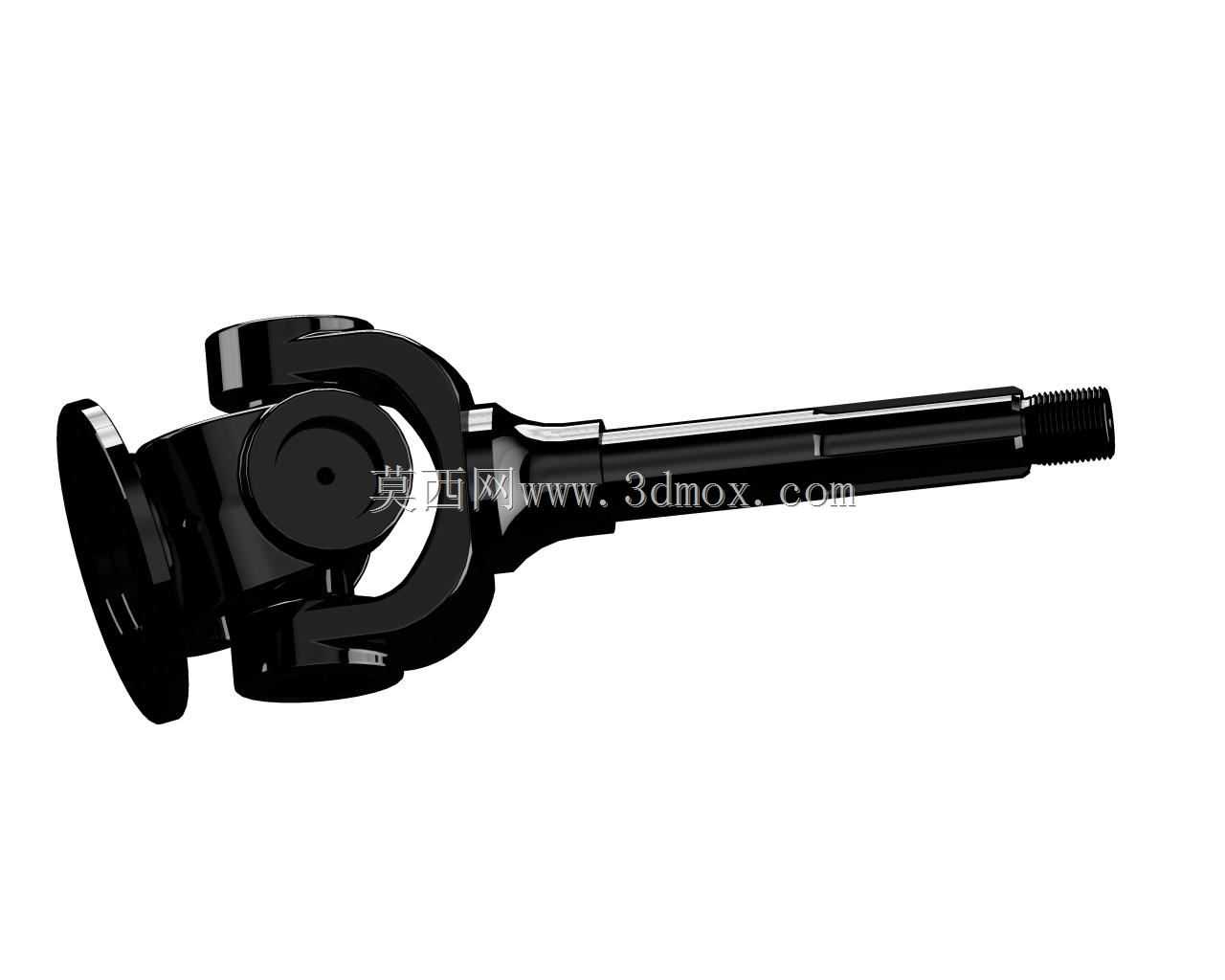

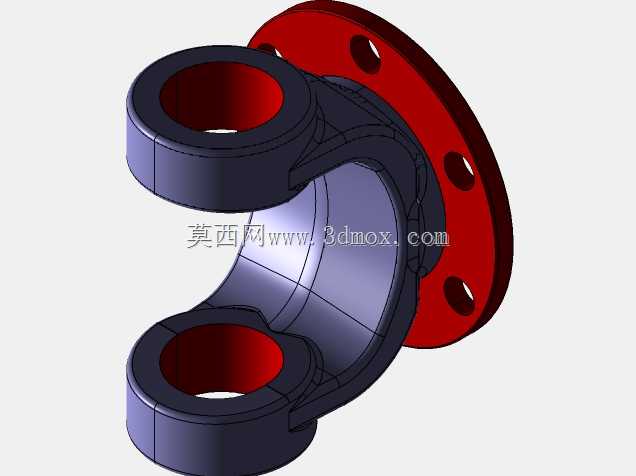

这款传动轴是汽车传动系统中承担扭矩传递与角度补偿的核心部件，主要应用于前置后驱、四驱车型的动力传输路径中，布置在变速器输出端与驱动桥主减速器输入端之间，也可用于转向驱动桥的半轴位置，解决动力输出端与输入端存在轴线夹角、相对位置随悬架跳动动态变化的传动难题。在车辆实际行驶过程中，悬架会随路面起伏产生上下跳动，变速器与驱动桥的相对位置、轴线夹角会持续发生变化，这款带万向节结构的传动轴可以在两轴轴线不重合、存在动态夹角的工况下，持续稳定传递旋转扭矩，保证动力传输不中断，同时补偿安装误差与运行过程中的位置偏移，避免传动部件出现卡滞、异响或过载断裂问题。从结构设计来看，该传动轴采用双联万向节搭配实心轴杆的组合方案，输入端为法兰连接结构，法兰端面加工有均匀分布的连接螺栓孔，可与变速器输出法兰紧密贴合固定，保证大扭矩传递下的连接可靠性；万向节部分采用十字轴式铰接结构，叉形接头与轴头配合处预留了充足的摆动空间，可实现多方向的角度偏转，适配车辆行驶过程中产生的多角度位移；轴杆部分采用变径设计，靠近万向节侧直径更大，提升根部抗扭强度，末端为花键连接结构，可与驱动桥输入端配合，同时补偿轴向方向的长度变化。在安装边界上，法兰端的连接孔位按照主流商用车、乘用车型的传动接口尺寸设计，轴杆长度适配常规轴距车型的传动间距，万向节的最大偏转角度可覆盖悬架极限跳动时的轴线夹角范围，安装时无需额外改装即可匹配对应车型的传动接口，运行过程中轴杆做动平衡校准，可降低高速旋转时的振动与噪音，提升整车行驶的平顺性。
