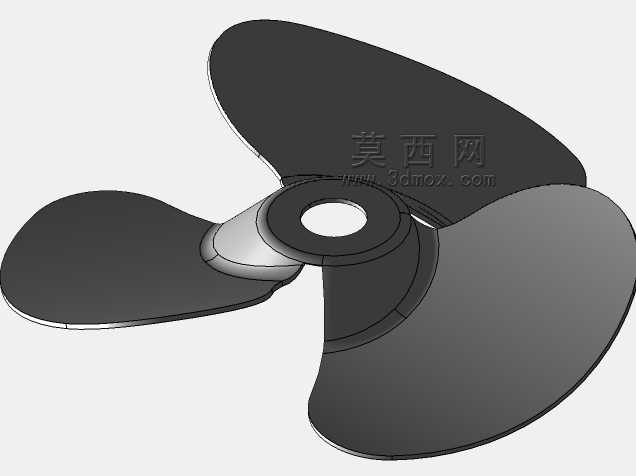

轴流风扇叶片结构概念设计方案

　　日常做通风散热类结构方案时，风扇叶片是直接决定风场效率、运行噪音与能耗表现的核心部件，这套概念模型的设计逻辑，完全围绕实际工程场景的落地需求搭建，没有做脱离生产实际的夸张曲面造型。从应用场景来看，这类叶片可适配的场景覆盖很广，小到机柜内置散热风道、工业设备局部风冷单元，大到厂房通风换气扇、常规空冷换热组件的风轮结构，都能基于这套基础叶型做参数化调整，不需要从零开始搭建曲面框架。

　　做叶型设计时最先要锚定的是安装边界，这套模型的轮毂连接端做了标准化的轴孔配合位预留，匹配常规的电机输出轴径公差范围，安装时不需要额外做转接件加工，叶片外缘与风罩内壁的间隙控制在合理区间，既避免运行时叶尖扫膛的风险，也不会因为间隙过大造成叶尖涡流损失，降低整体送风效率。叶片的曲面曲率是沿着叶根到叶尖做连续渐变的，叶根区域的安装角更大，用来匹配轮毂处较低的线速度，保证根部区域也能有效切割气流，不会出现根部区域空转、无效做功的问题；叶尖区域的安装角逐步收小，匹配更高的线速度，避免叶尖区域气流攻角过大产生湍流，这也是控制运行气动噪音的核心设计点。

　　实际做结构校核时，这套叶型的厚度分布也做了针对性优化，叶根位置厚度最大，用来承载旋转时的离心力与气流交变载荷，避免长期运行出现叶根断裂的疲劳失效问题，从叶根到叶尖厚度逐步均匀减薄，在保证结构强度的前提下尽可能降低叶片自身重量，减少电机启动时的转动惯量，降低驱动端的负载要求。叶片前缘做了小圆角过渡处理，避免气流在前缘位置产生分离，后缘做了轻微的切边优化，用来打散尾迹区域的大尺度涡流，进一步降低运行时的气动噪音，同时减少气流能量损失。

　　考虑到不同场景的风压风量需求差异，这套模型的叶片数量、扭转角度都预留了参数化调整的空间，比如需要高风压的机柜密闭散热场景，可以适当增加叶片数量、增大整体安装角；需要大流量低阻力的开敞空间通风场景，可以减少叶片数量、收小安装角，不需要重新构建整体曲面逻辑。做动平衡校核时，每片叶片的质心都落在同一旋转半径的圆周上，安装后不需要做过多的去重调整就能满足G6.3级的动平衡精度要求，适配常规转速下的平稳运行需求，不会出现运行时振动过大、连接螺栓松动的问题。

　　在实际选型适配时，还要结合使用场景的空气介质特性调整细节，比如粉尘较多的厂房通风场景，可以适当加大叶片厚度、提升表面耐磨性能；潮湿环境下使用的场景，可以在叶根连接位置做密封结构预留，避免水汽侵入轮毂连接位造成锈蚀。这套概念模型没有做多余的装饰性结构，所有曲面造型都服务于气流流动效率与结构可靠性，不管是用来做前期方案的风场仿真验证，还是后续开模生产的结构基础，都能直接对接工程流程，省去很多基础建模的重复工作。建模过程中所有曲面都做了G2连续处理，导入仿真软件做流体分析时不会出现网格划分错误，也能直接导出到加工模块做刀路编制，不需要额外修复几何破面。
