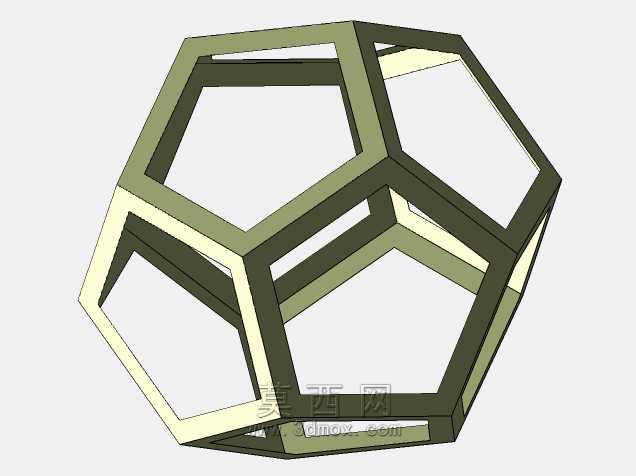

镂空框架式正十二面体几何结构件

项目分类:通用机械零部件 发布时间:2021-11-04 ID:368395
  • 镂空框架式正十二面体几何结构件

  这类框架式正十二面体结构,在工程领域的应用场景覆盖多个细分方向,最常见的是作为多面体教学演示教具的核心骨架,也可作为特种空间桁架结构的验证样件,部分文创类装置、异形展陈支架也会采用这类结构作为承载基体。从实际用途来看,作为教学演示件时,它可以直观展示正多面体的面、棱、顶点空间位置关系,帮助学习者理解空间几何构型;作为桁架验证件时,其对称的空间受力结构可用于测试多向载荷下的杆件应力分布,为大跨度空间网架、异形承载结构的设计提供基础构型参考;作为展陈支架时,镂空的框架结构不会遮挡内部展示物,同时多面朝向的特性可以满足多角度观展的需求。

  从功能特性来看,该结构采用等截面杆件拼接成型,所有棱边长度一致,相邻面之间的二面角保持固定值,整体结构具备极高的空间对称性,任意方向施加的静载荷都能通过杆件均匀分散到所有连接节点,不会出现局部应力集中的问题。镂空的设计在保证结构整体刚度的前提下,大幅降低了整体重量,相比实心十二面体结构,材料利用率提升超过七成,同时内部预留的贯通空间可以穿设管线、放置内置功能模块,拓展了结构的使用场景。所有杆件的连接节点都采用45度斜接配合,拼接后节点处无突出棱角,外轮廓保持规整的正十二面体形态,不会出现局部凸起干涉安装边界的问题。

  设计这类结构时,首先要确定正十二面体的外接球直径,以此为基准推算每一条棱边的长度,所有杆件的截面尺寸保持一致,避免因截面差异导致的受力不均。建模过程中需要先绘制单个正五边形的框架轮廓,通过空间阵列、布尔合并的方式完成整体构型,每一个节点处的杆件拼接间隙需要控制在装配公差允许范围内,避免后续实物加工时出现拼接错位。需要注意的是,正十二面体每个顶点处会交汇三条棱边,节点处的杆件切口角度需要经过精确计算,保证三个方向的杆件能够完全贴合,不存在装配缝隙。如果是用于承载场景的结构件,还需要在节点处增加圆角过渡,降低应力集中系数,提升结构的抗疲劳性能。

  外形尺寸方面,这类框架结构的尺寸可以根据实际使用场景灵活调整,作为教学教具时外接球直径通常控制在100mm到300mm之间,方便手持演示;作为展陈支架时外接球直径可根据展示物尺寸放大到500mm到1200mm,保证足够的承载空间;作为桁架验证样件时,尺寸则根据试验台的安装边界确定,通常外接球直径不超过2000mm,适配常规力学试验台的装夹范围。安装边界上,该结构可以通过任意一个五边形面作为安装基准面,基准面的五条棱边可以通过螺栓、卡扣等方式与安装基座连接,由于结构完全对称,任意面作为安装面都不会影响整体受力性能,安装时不需要额外找正定心,大幅降低了现场装配的难度。如果需要在结构内部加装功能部件,只需要拆除其中一个面的杆件即可完成内部组件的安装,后续再将杆件复位,维护便捷性优于封闭式的多面体壳体结构。

  实际加工这类结构时,若采用金属材质,可选用铝合金型材切割后焊接成型,焊接后需要对节点处进行打磨处理,保证外轮廓规整;若采用非金属材质,可通过3D打印一体成型,省去拼接装配的工序,成型精度更高。不管采用哪种加工方式,都需要保证所有棱边的直线度、相邻面的角度公差控制在允许范围内,避免整体结构出现歪扭变形,影响对称受力的特性。在做结构受力仿真时,可对单个节点施加载荷,查看所有杆件的应力分布,验证结构的载荷分散能力,根据仿真结果调整杆件的截面尺寸,在保证结构强度的前提下进一步优化重量,实现轻量化与结构刚度的平衡。
