汽车发动机活塞连杆组件结构设计

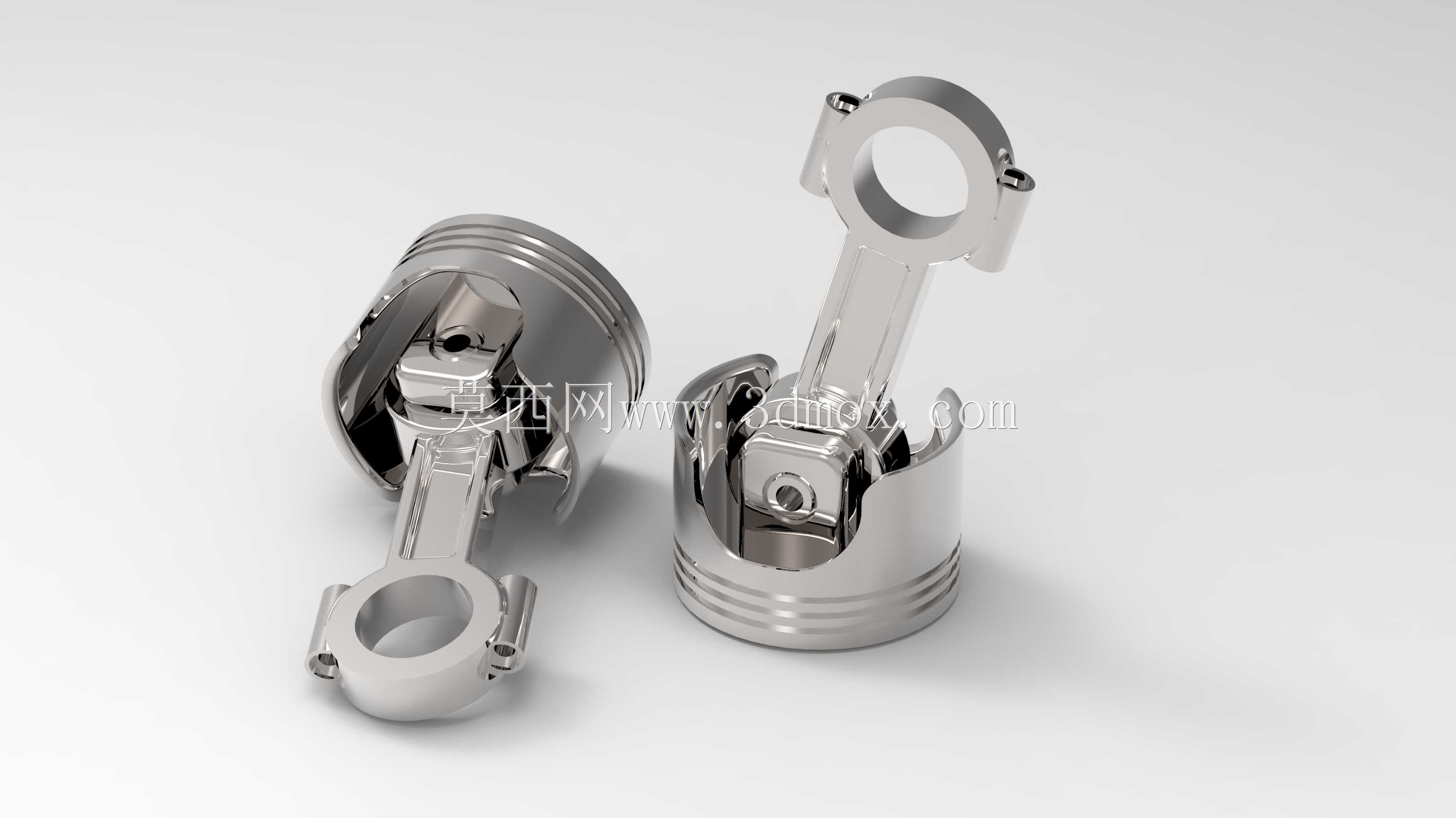

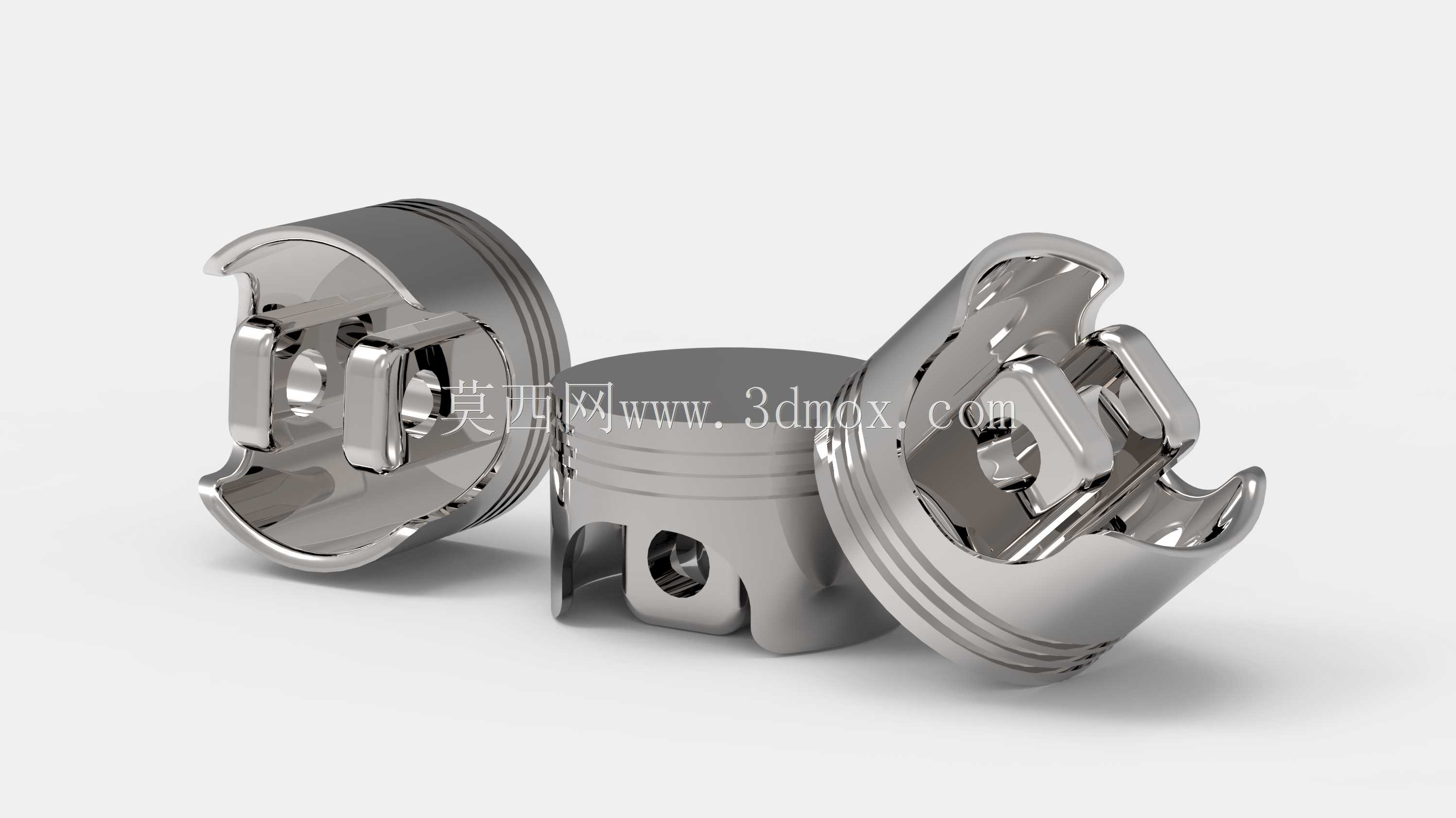

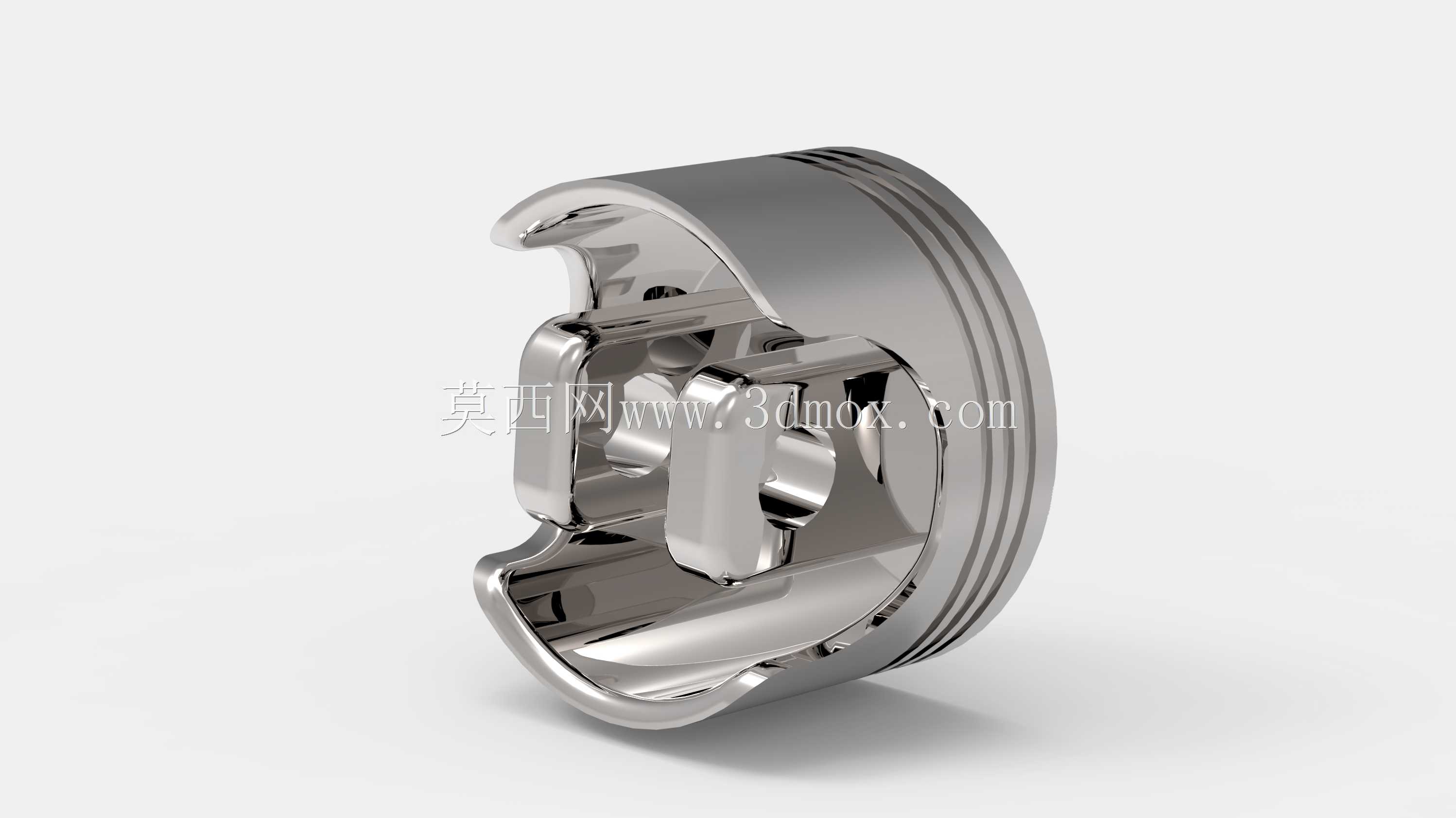

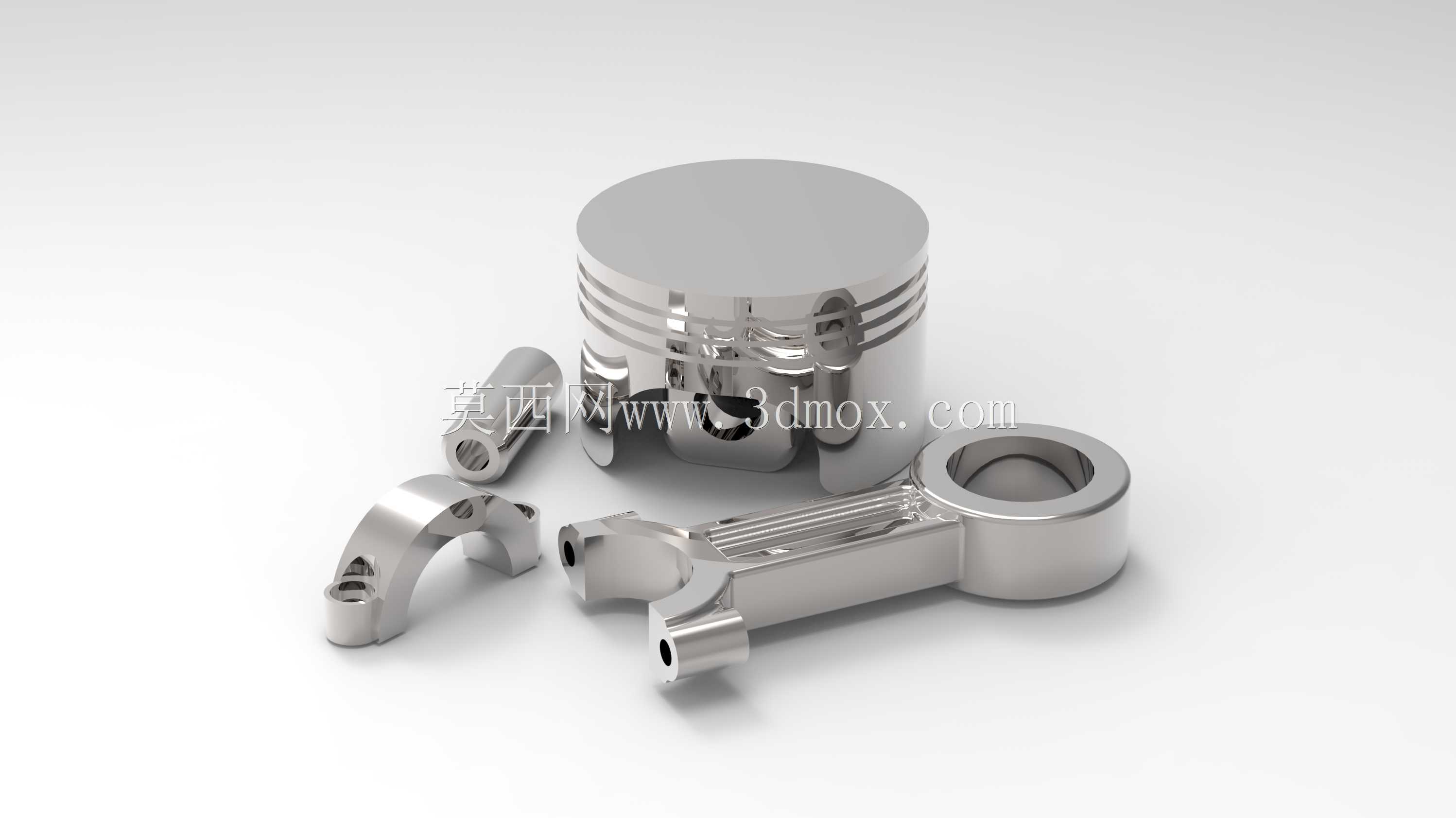

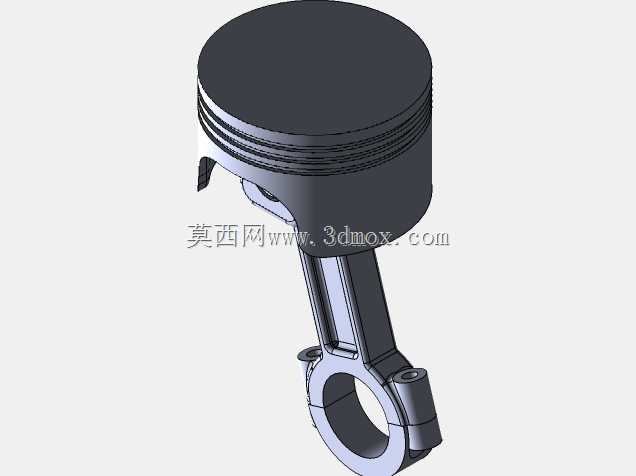

本次呈现的活塞连杆组件，是内燃机动力输出核心的运动传力部件，主要应用于乘用车辆、商用车辆的往复式汽油或柴油发动机中，是发动机实现热能向机械能转换的关键执行结构，直接决定发动机的动力输出效率、运行平顺性与服役寿命。在实际发动机运行场景中，活塞组件需要承受燃烧室点火瞬间产生的高温高压燃气冲击，将燃气爆发产生的直线往复推力传递给连杆，再由连杆将直线运动转换为曲轴的旋转运动，最终向外输出驱动扭矩，同时还要配合活塞环完成燃烧室的密封、缸内热量传导、机油油量调控等核心功能。从功能特性来看，活塞头部设计有三道环槽结构，分别用于安装气环与油环，两道气环负责密封燃烧室的高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标；活塞裙部采用型线优化设计，能够在热态工况下适配缸筒内壁的配合间隙，避免冷态敲缸、热态拉缸的故障出现，同时裙部的石墨涂层处理结构也在模型中有所体现，可有效降低往复运动的摩擦阻力。连杆部分采用工字形截面结构设计，在保证结构强度与抗疲劳性能的前提下尽可能降低自身重量，减小往复运动的惯性力，提升发动机高转速工况下的运行稳定性；连杆大小端分别设置有衬套与轴瓦安装位，小端通过活塞销与活塞铰接，大端采用分体式设计通过连杆螺栓与曲轴曲柄销连接，安装边界严格匹配主流四缸发动机的缸心距、曲轴回转半径、活塞销直径等通用尺寸参数，可直接适配对应排量的发动机整机装配需求。整体设计过程中充分考虑了组件的动平衡匹配，活塞与连杆的重量分组公差控制在极小范围内，避免发动机运行过程中出现异常振动，同时各部位的圆角过渡、壁厚分布都经过受力优化，能够承受交变载荷下的长期冲击，满足发动机全工况下的使用可靠性要求。
