正交啮合伞齿轮传动装配结构

项目分类:3D模型 发布时间:2021-05-15 ID:173610
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构
  • 正交啮合伞齿轮传动装配结构

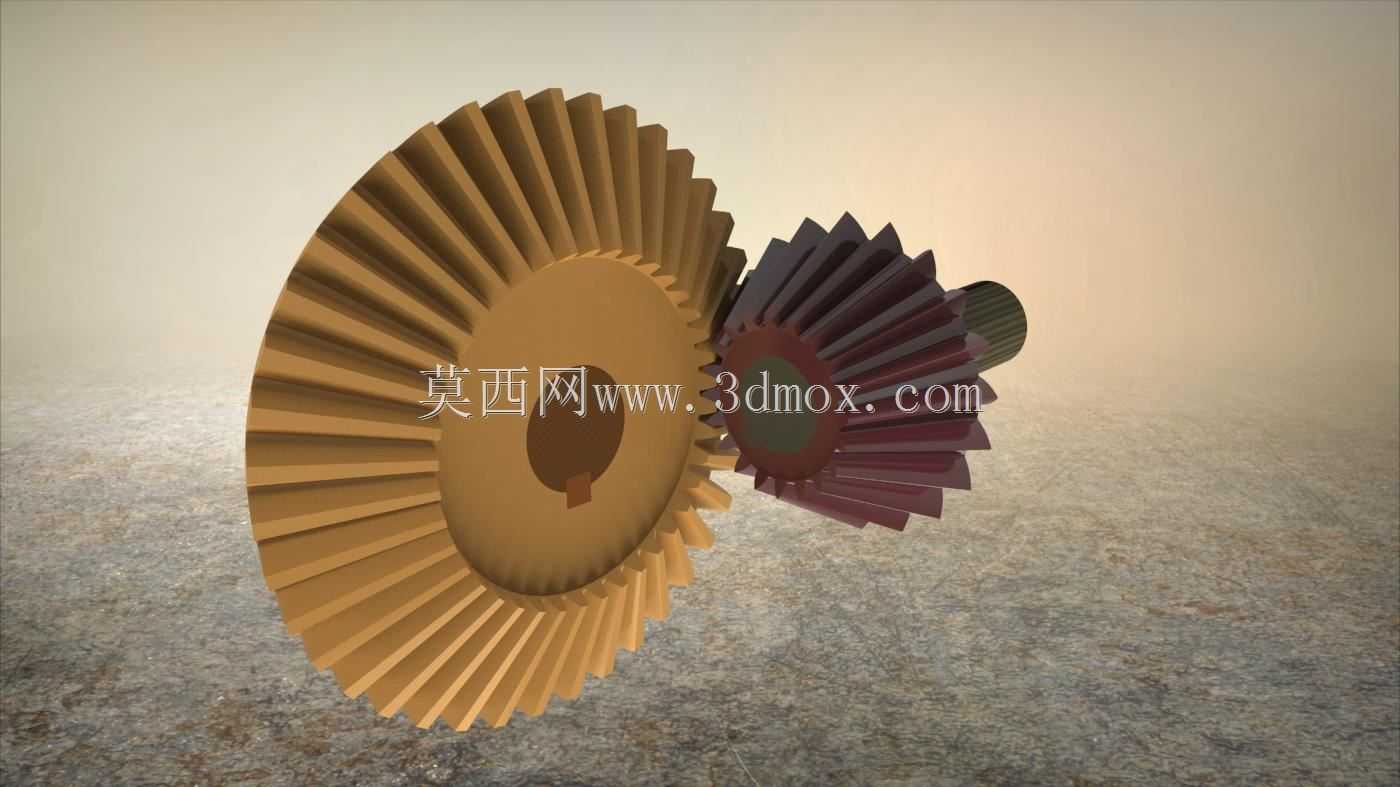

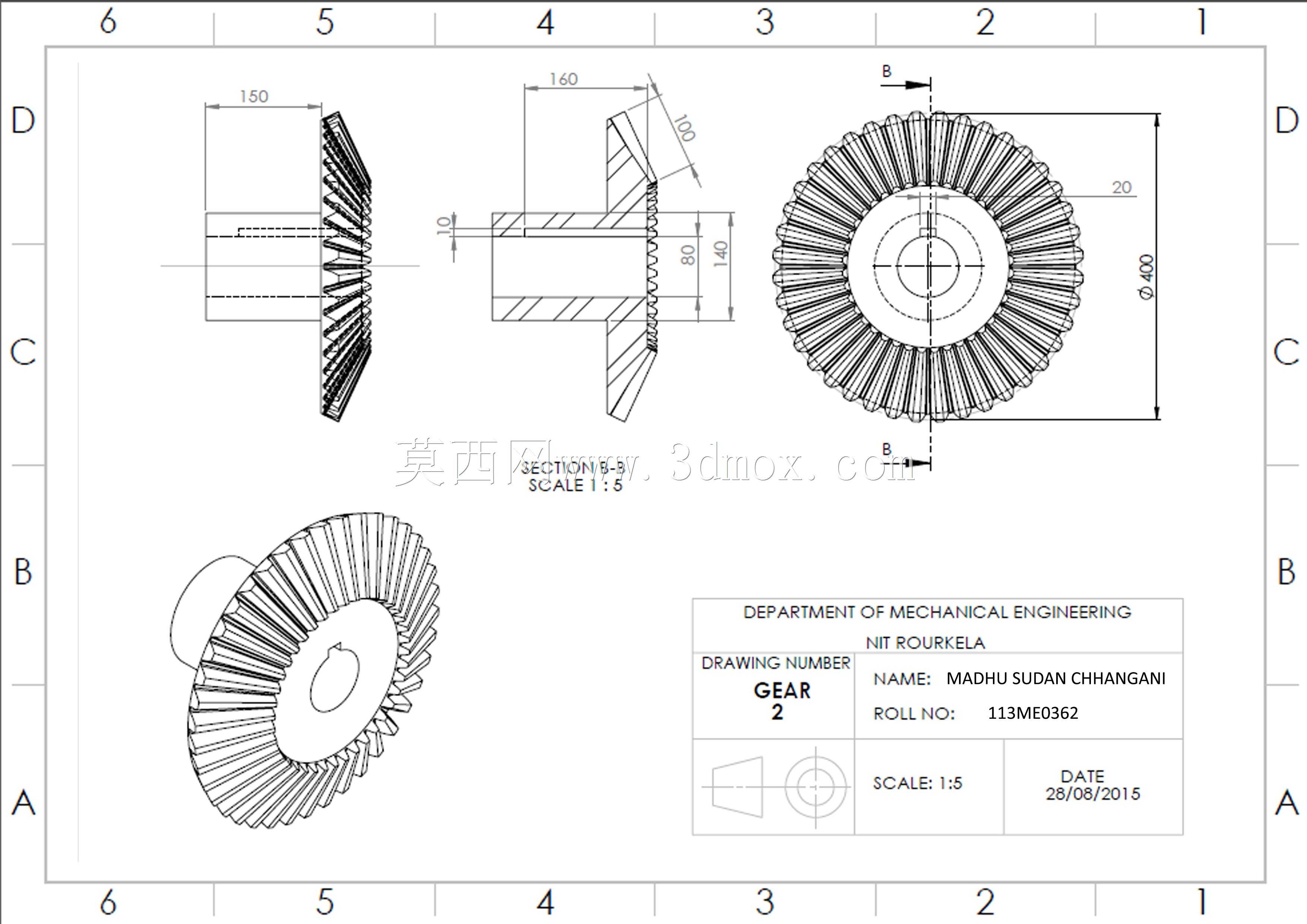

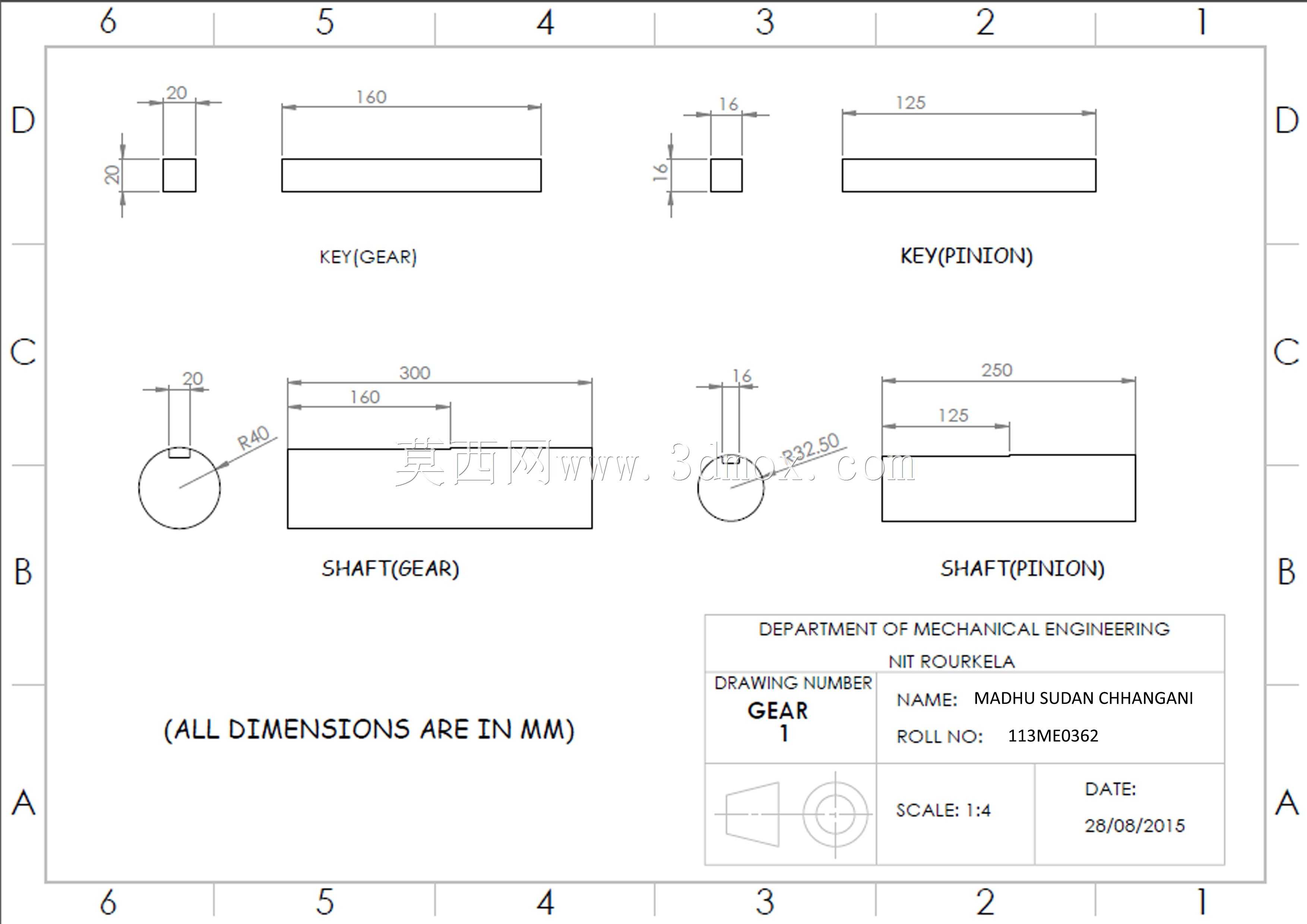

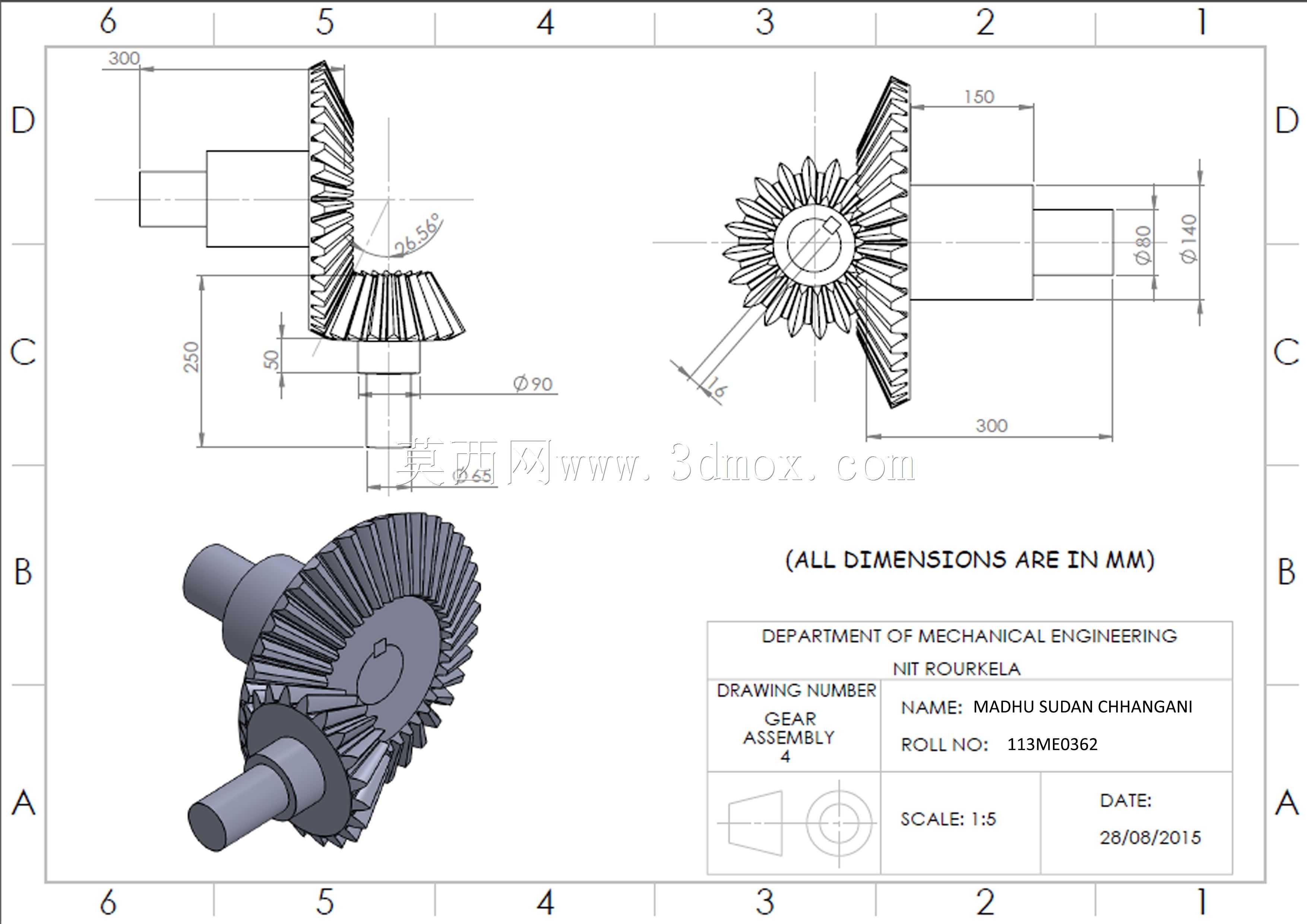

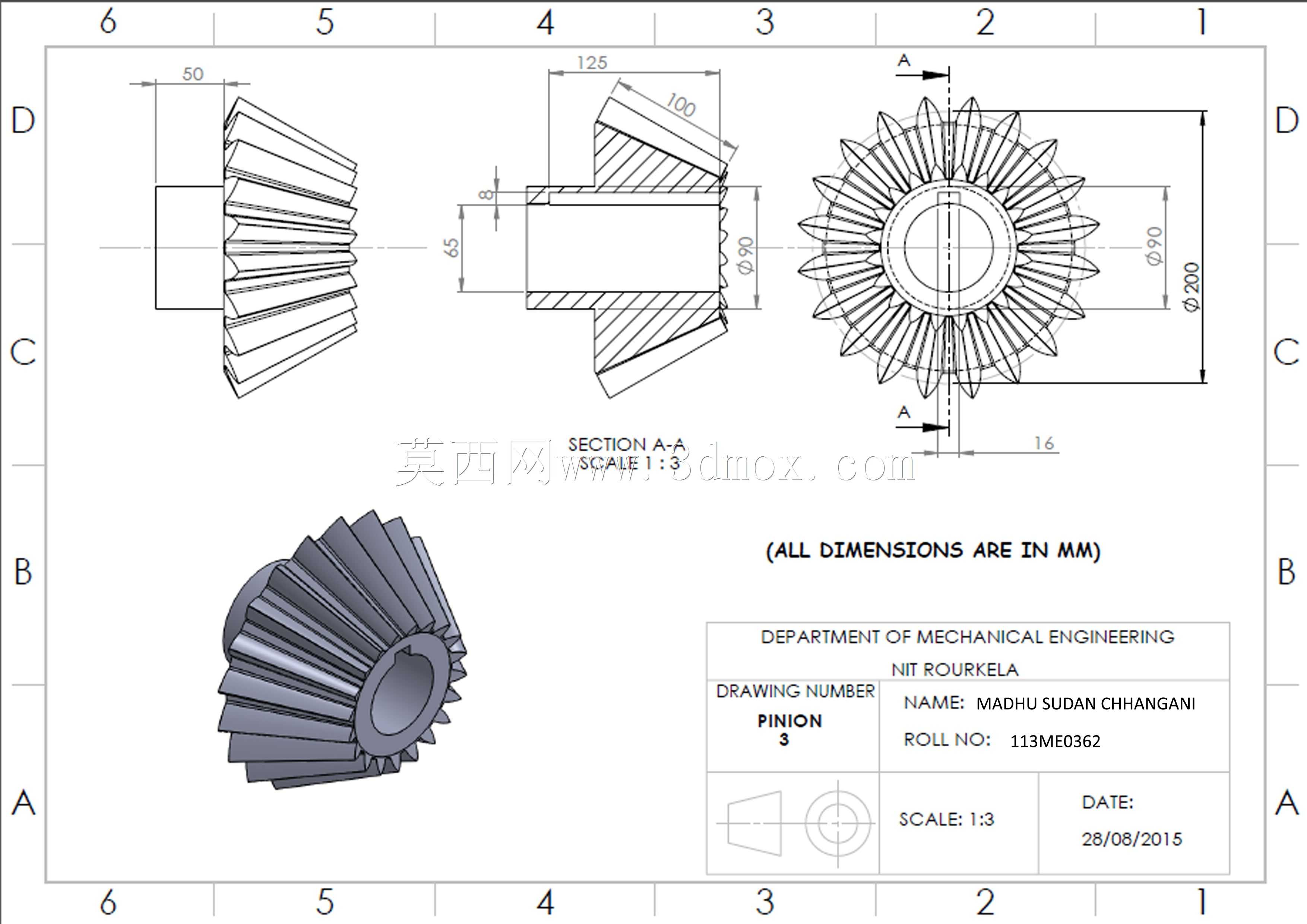

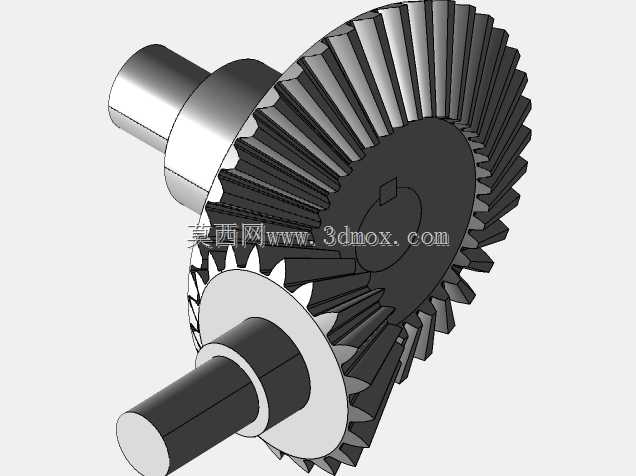

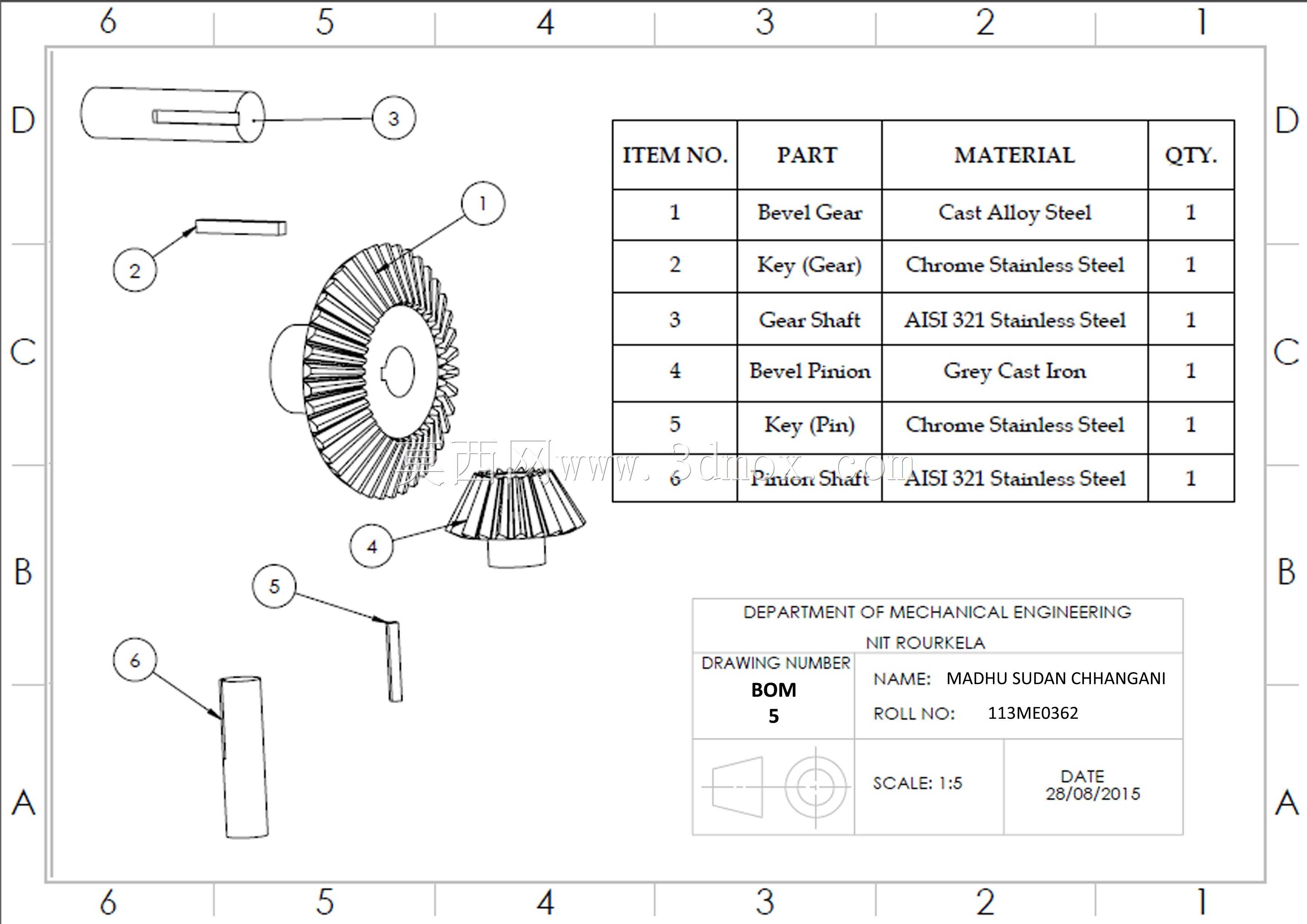

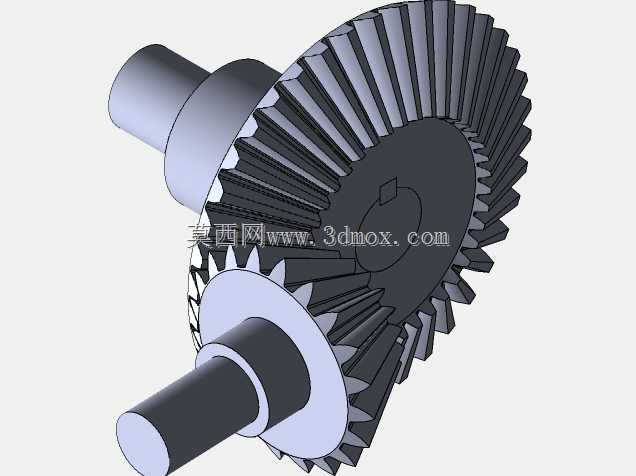

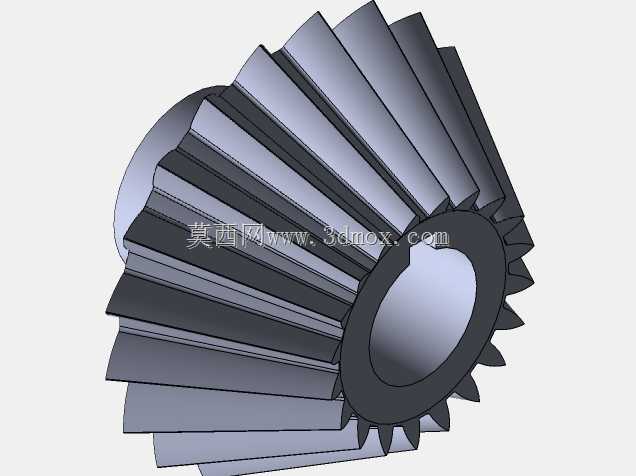

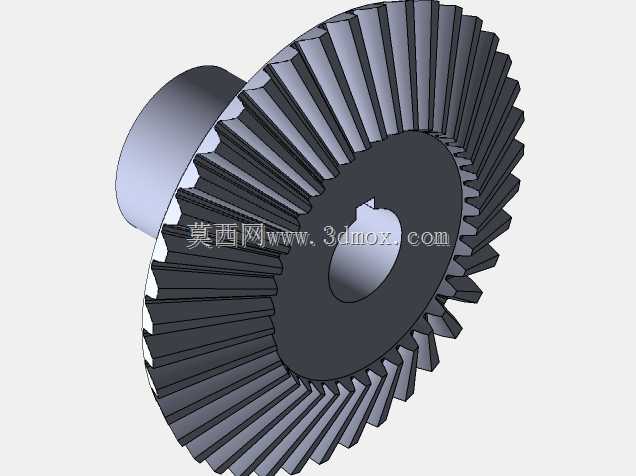

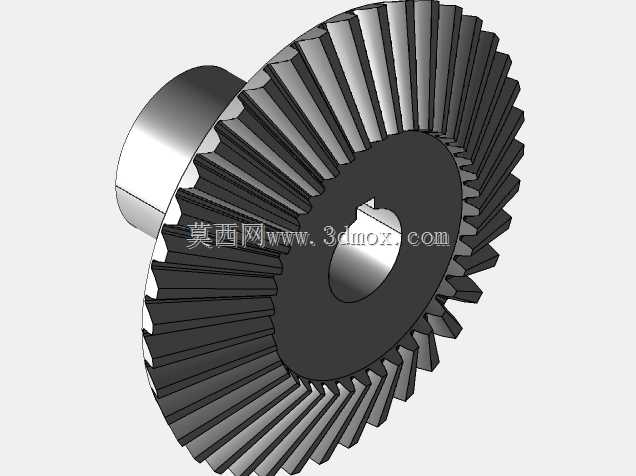

这套伞齿轮装配结构,核心应用于需要改变动力传递方向的机械传动场景,常见于机床进给机构、农业机械动力换向单元、输送线转角驱动装置、小型减速机内部传动组,以及轻工设备的垂直轴动力传输工位,能够在交错垂直的两根轴之间实现稳定的转速与扭矩传递,适配需要紧凑布局、换向传动的设备安装空间。整套传动副采用正交90度啮合布局,两个伞齿轮的节圆尺寸形成固定传动比,可根据输入端的动力转速,按照匹配的齿数比完成输出端的转速调整与扭矩放大,啮合过程中轮齿沿齿宽方向逐步接触,传动过程平稳,可承受一定的交变载荷,适配中低速、中等负载的连续运转工况。设计过程中,首先根据目标传动比确定两个伞齿轮的节锥角与分度圆参数,保证两齿轮轴线垂直相交于节锥顶点,确保啮合时齿面接触位置准确,避免出现偏载、卡滞或异常磨损问题;轮齿采用标准渐开线锥齿廓形,加工精度可满足常规通用机械的传动要求,齿轮与传动轴采用同轴一体式装配结构,轴段预留了轴承安装位与轴肩定位结构,可直接适配标准滚动轴承完成转动支撑,装配时无需额外定制异形连接件,降低现场安装与后期维护的替换成本。从安装边界来看,整套装配结构的轴向与径向尺寸经过紧凑化设计,两轴向外延伸的轴段长度、轴径尺寸均做了标准化适配,齿轮啮合区域的外围预留了足够的润滑空间与壳体安装间隙,可直接封装进通用齿轮箱壳体内部,也可作为开放式传动组件直接安装在设备的传动工位;轴端的尺寸可适配常规联轴器、带轮等动力连接件,输入端可直接对接电机、手动驱动轴等动力源,输出端可连接执行辊轴、工作转盘等负载部件,整体结构没有冗余设计,安装定位基准清晰,装配时仅需保证两轴的相交度与啮合间隙在合理范围内,即可实现顺畅的动力换向传输,日常维护仅需定期补充润滑脂,检查齿面磨损情况即可长期稳定运行。
