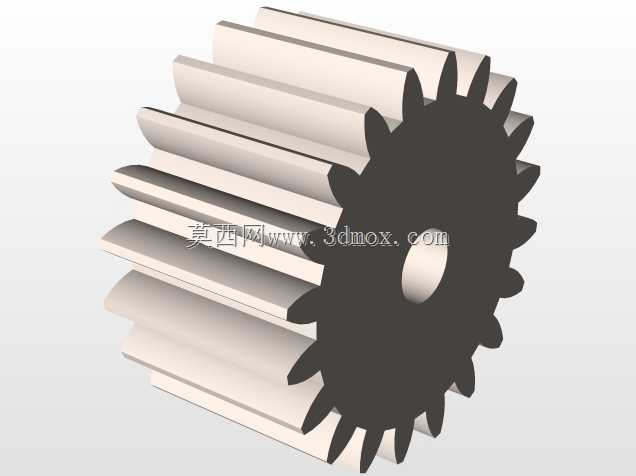

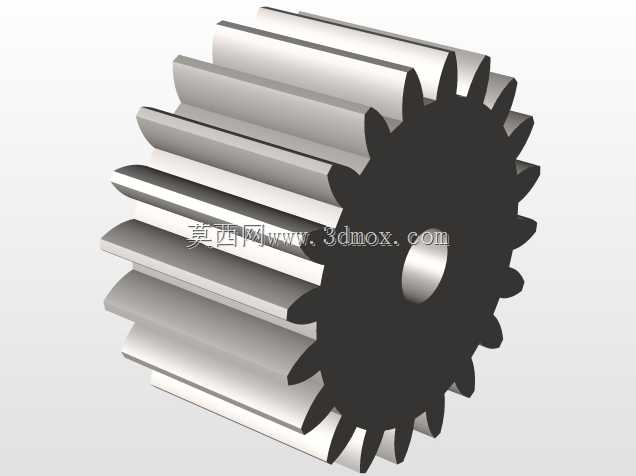

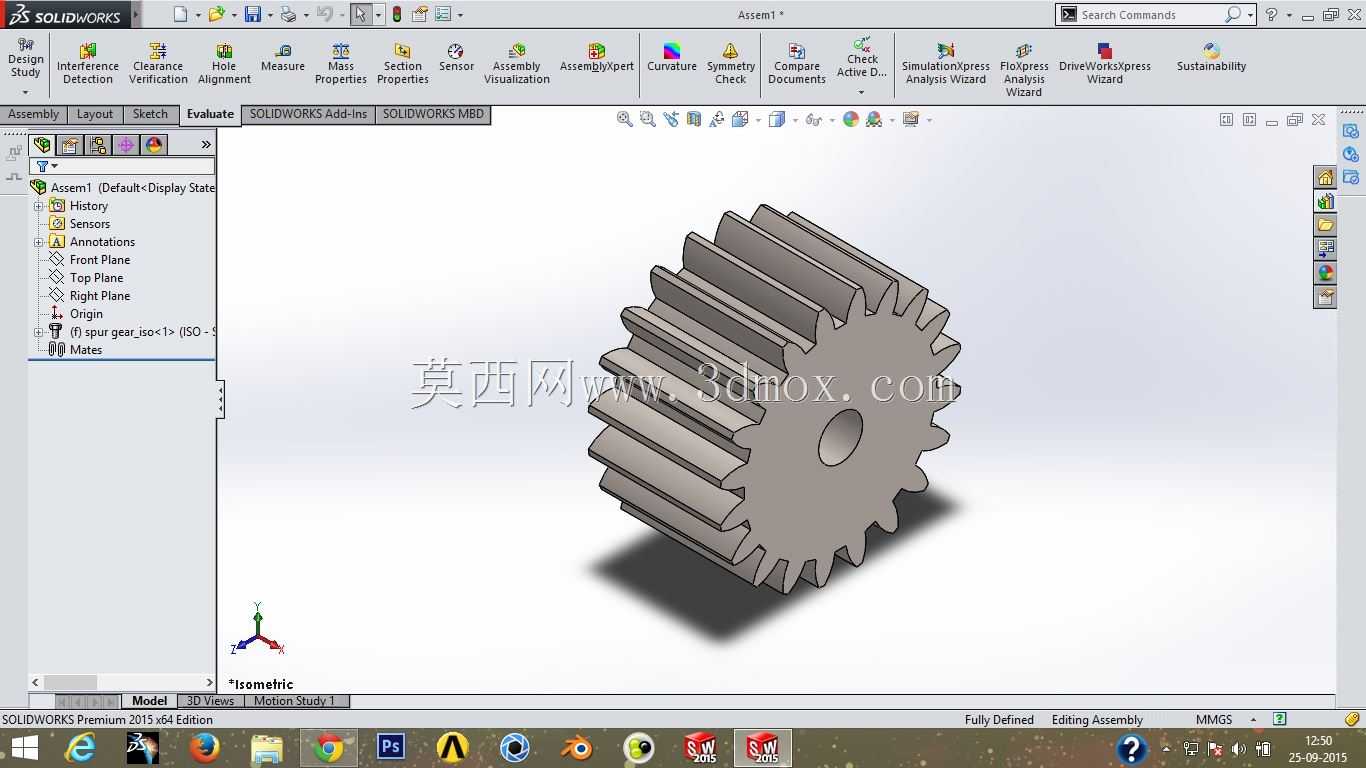

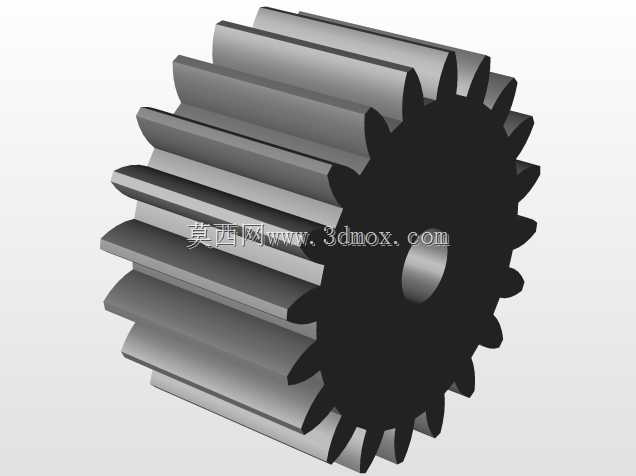

小模数直齿圆柱传动齿轮结构设计

这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础动力传递零件，主要服务于中小载荷、定传动比的动力传输场景，常见于小型自动化设备传动模组、轻工机械进给机构、小型输送线动力单元、精密仪器调距机构以及民用机电产品的传动链路中，承担着恒定转速传递、精准运动同步、扭矩平稳输出的核心作用，能够在平行轴布局的传动结构中实现无轴向力的稳定动力传输，适配对传动平稳性、传动比精度有一定要求但载荷冲击较小的工况环境。在功能特性上，该直齿轮采用渐开线齿形设计，齿廓啮合过程为线接触逐步过渡，重合度适配中小载荷传动需求，传动过程中不会产生额外轴向分力，支撑结构仅需承受径向载荷即可，能够有效降低配套轴承的选型难度与支撑结构的设计复杂度，同时直齿结构装配时对轴向定位的容错空间更大，安装调试难度远低于斜齿轮、锥齿轮等其他齿形的传动零件，日常维护更换也更为便捷。设计过程中优先匹配通用传动场景的安装适配性，以常用的小模数传动参数为基础，齿部参数经过啮合校验，确保相邻轮齿啮合时不会出现根切、干涉问题，齿宽设置兼顾了传动承载能力与结构紧凑性，既保证足够的齿面接触面积传递额定扭矩，也避免齿宽过大带来的偏载磨损风险；中心轴孔采用标准圆孔设计，适配常见的圆轴传动安装需求，可通过键连接、顶丝紧固等常规方式实现与传动轴的周向固定，安装边界清晰，能够直接嵌入平行轴传动的安装空间中，不需要额外对周边结构做特殊适配修改。外形尺寸上，该齿轮节圆直径适配小型传动箱的中心距要求，齿顶圆尺寸预留了足够的防护间隙，安装到设备内部后不会与周边壳体、其他传动零件发生运动干涉，整体结构紧凑，重量较轻，既可以单对齿轮组成一级减速传动结构，也可以多组同模数齿轮组合形成多级变速传动链路，适配不同转速、扭矩的输出需求，齿部表面结构规整，能够满足常规工况下的耐磨、抗疲劳使用要求，长期运行下传动比保持稳定，不会轻易出现跳齿、传动打滑等问题，能够为整套传动系统提供长期可靠的动力传递保障。
