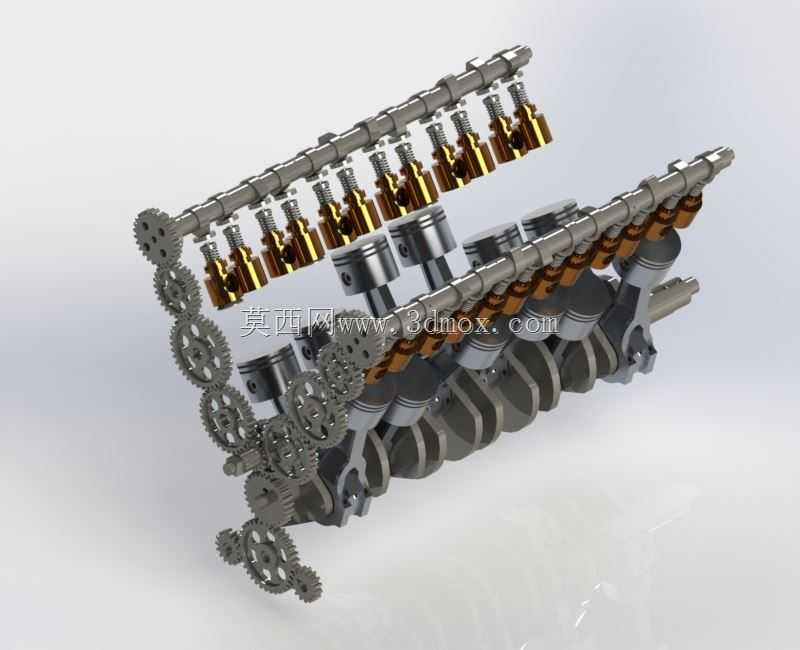

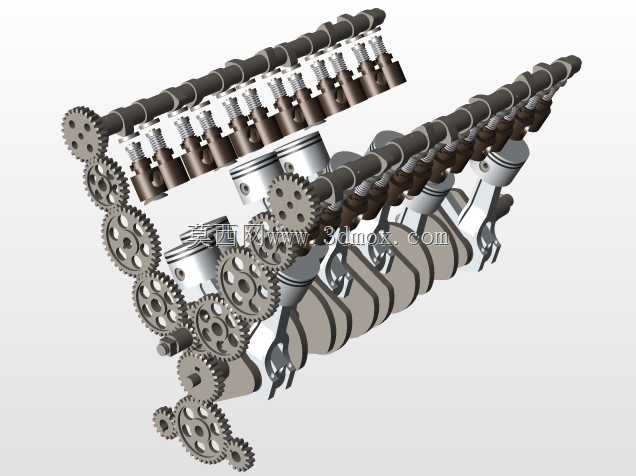

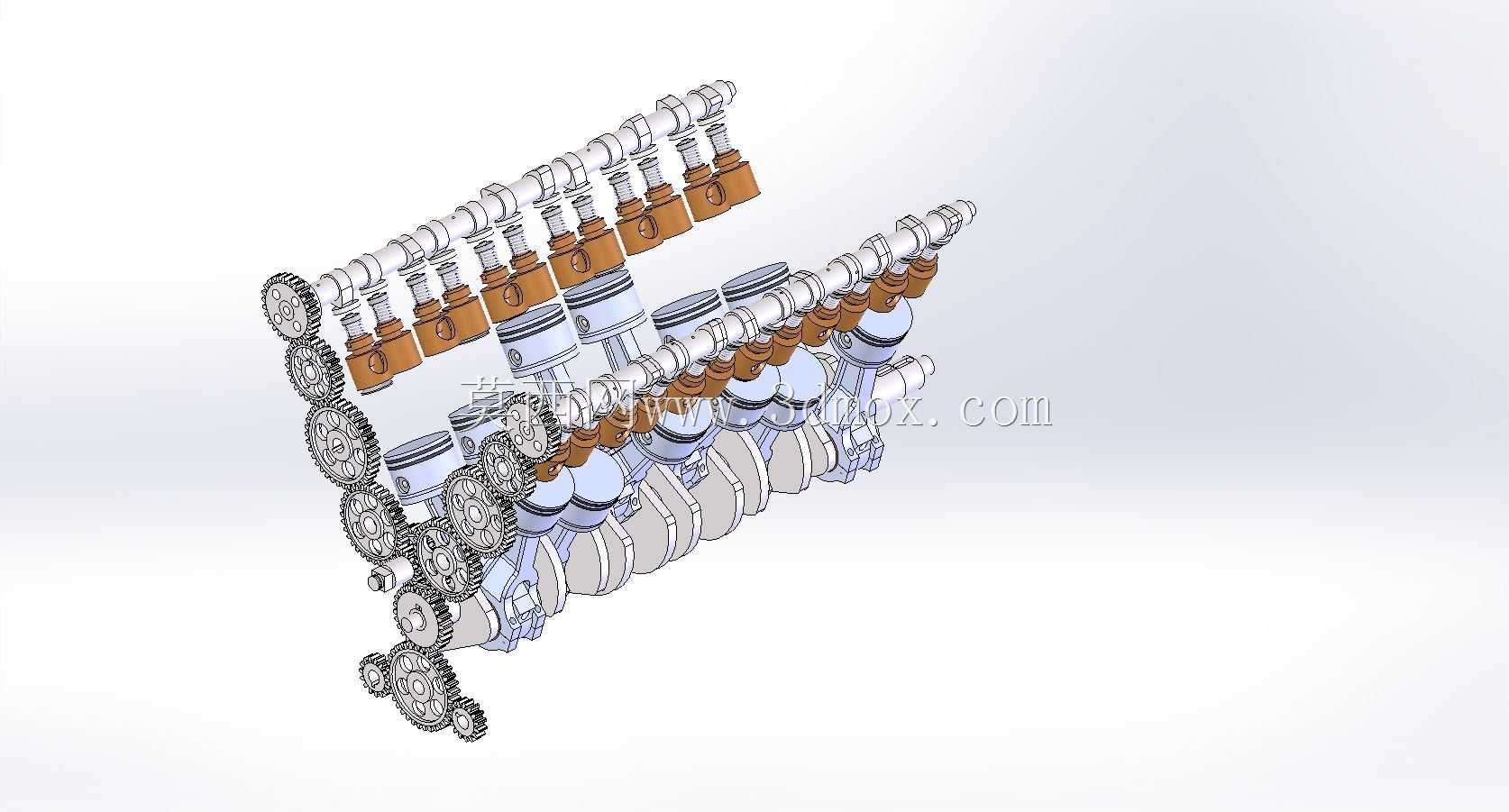

V12梅林发动机配气传动结构展示

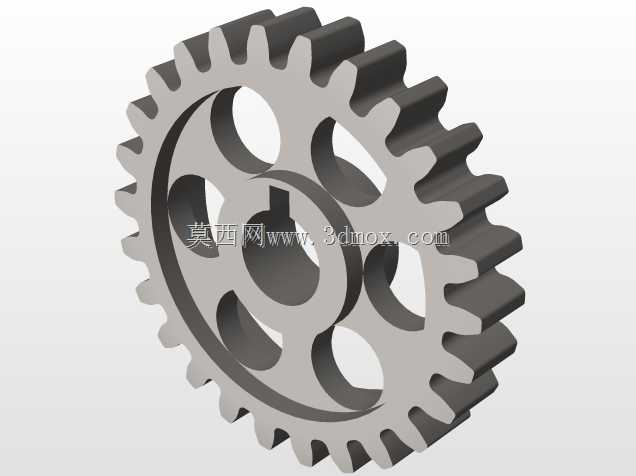

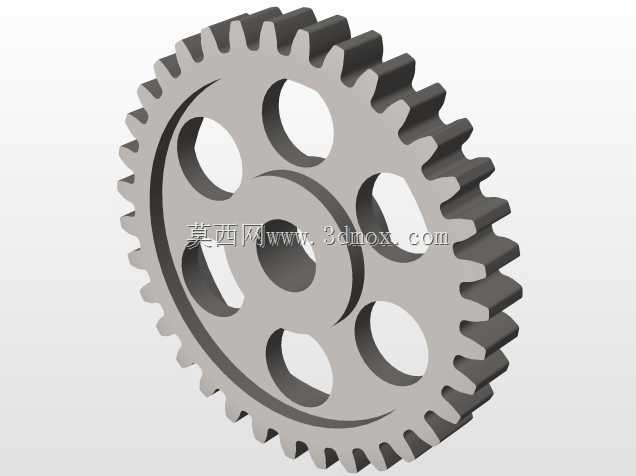

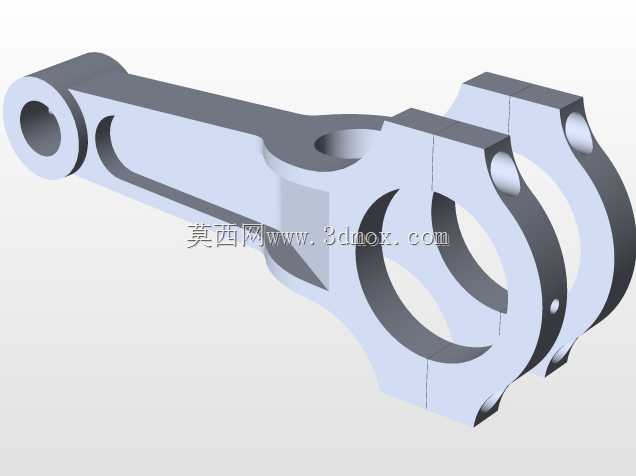

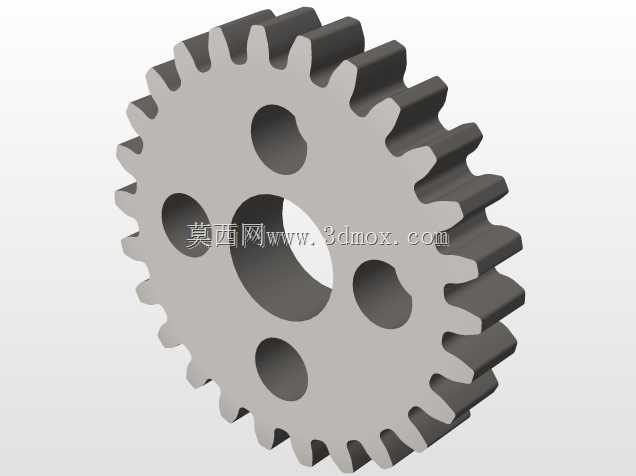

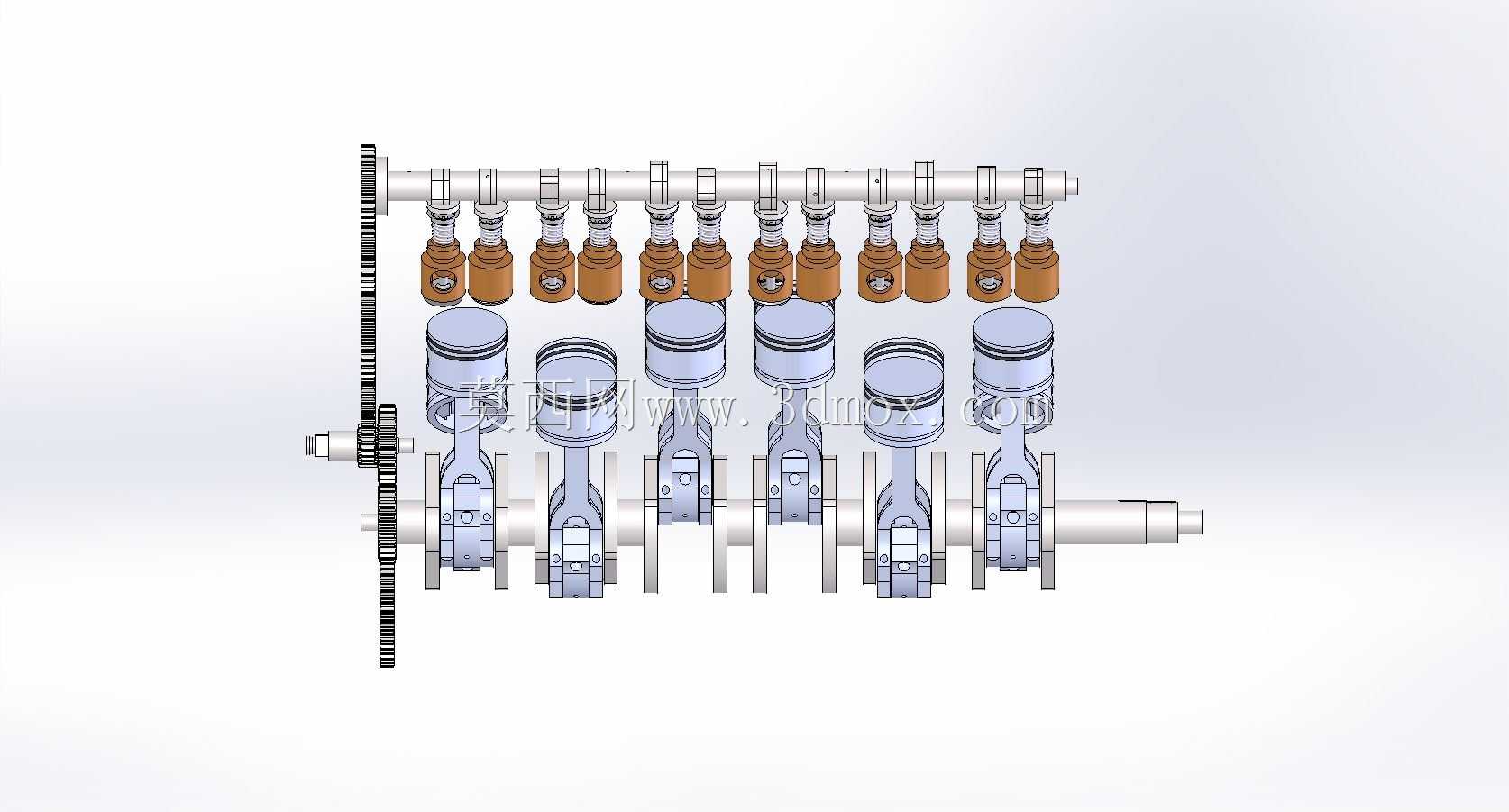

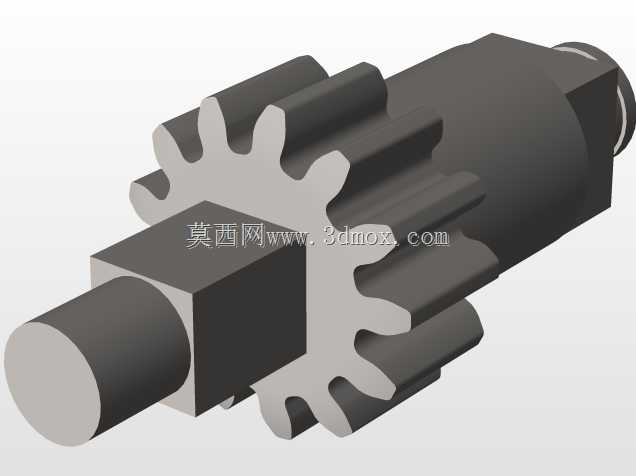

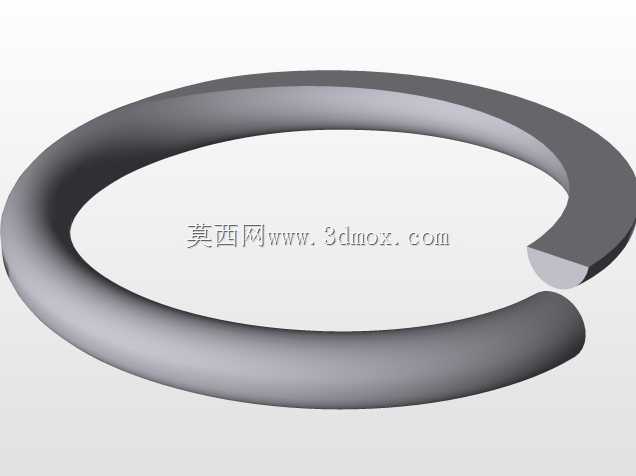

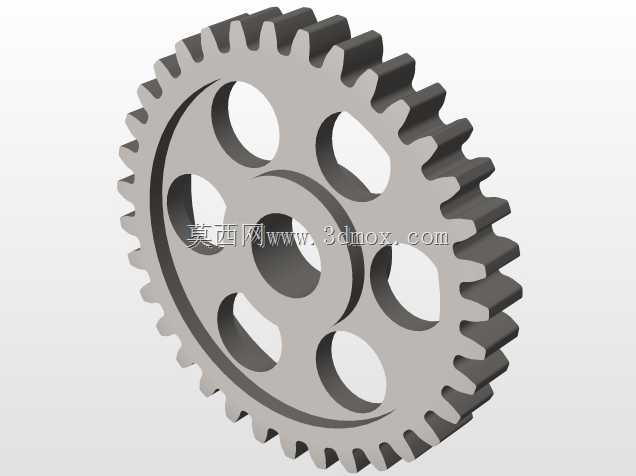

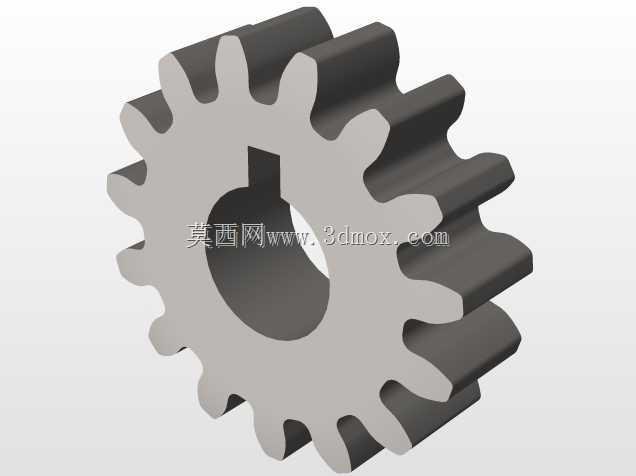

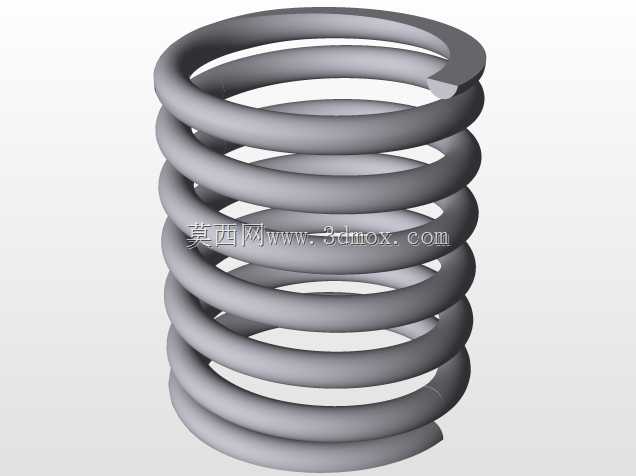

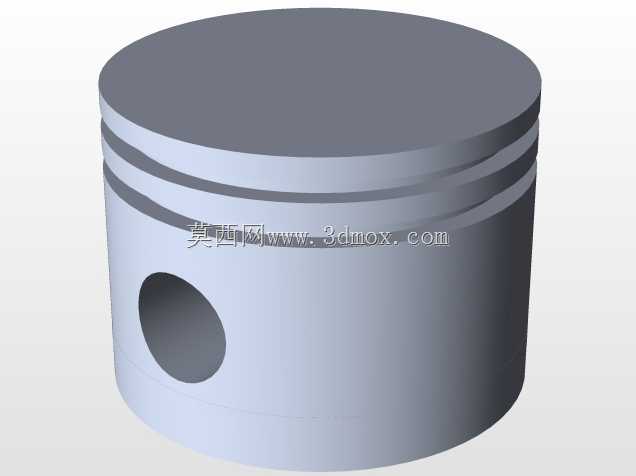

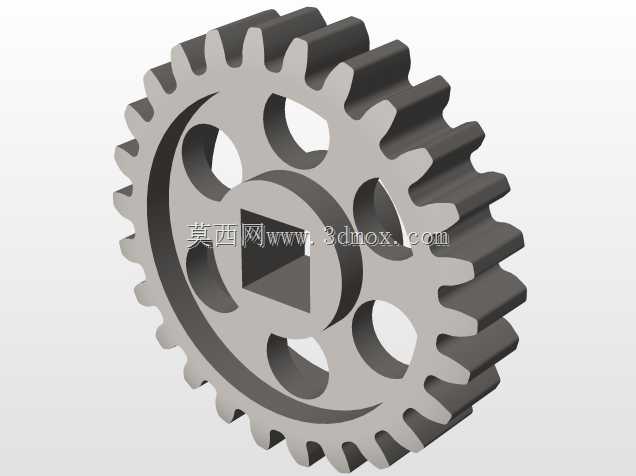

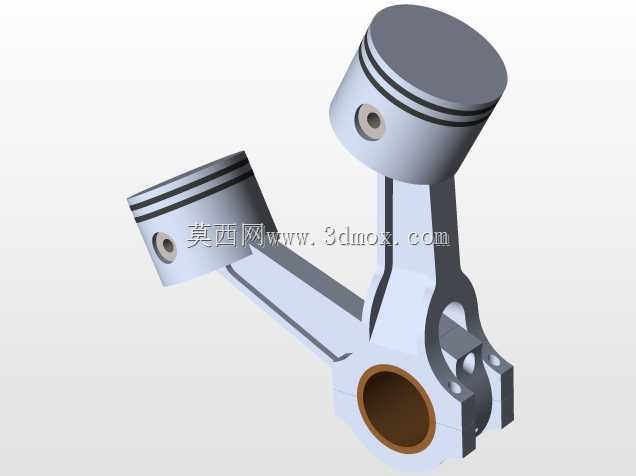

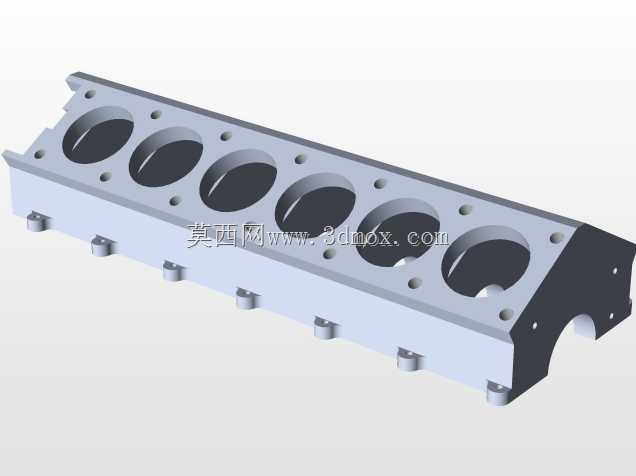

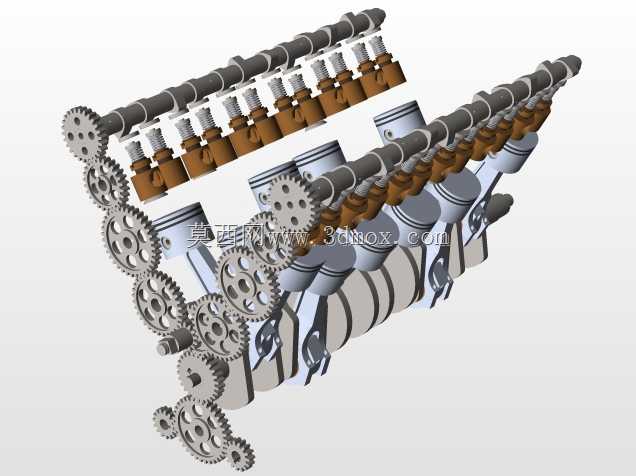

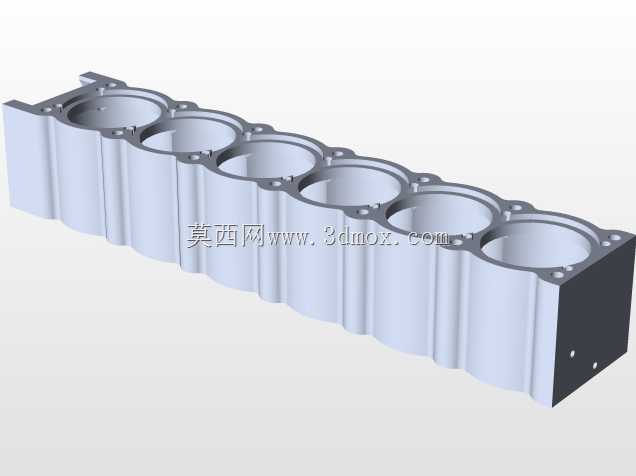

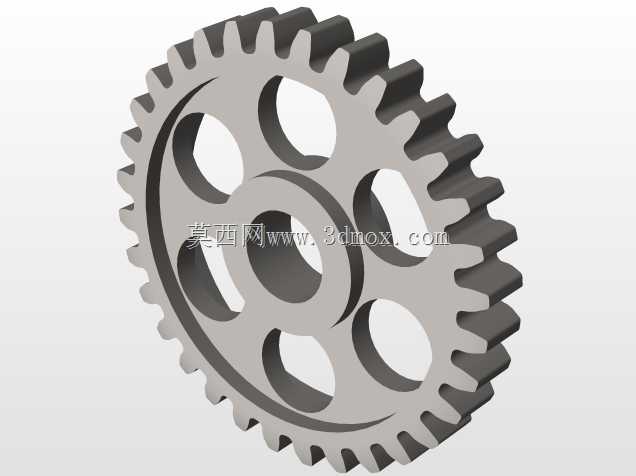

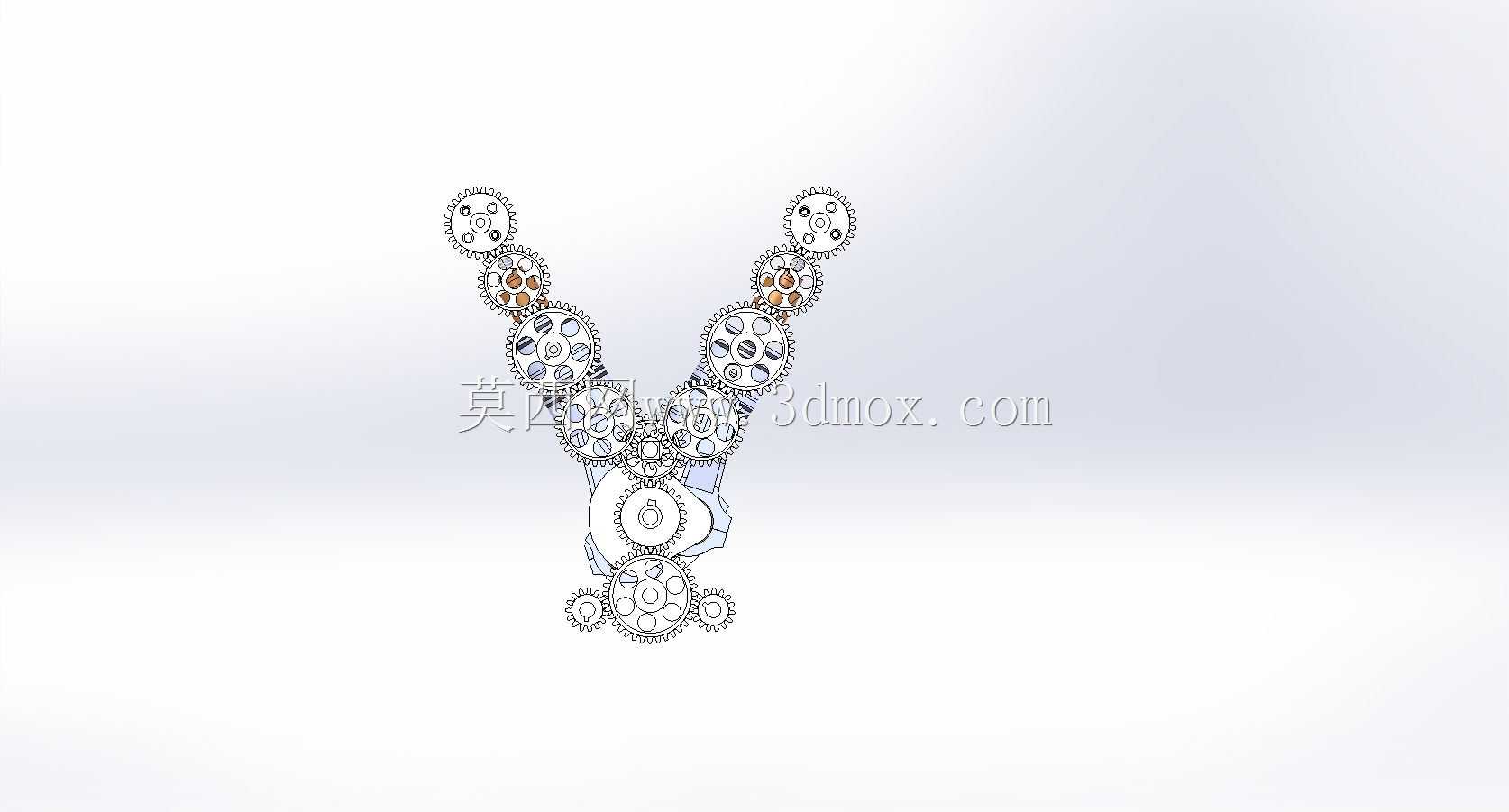

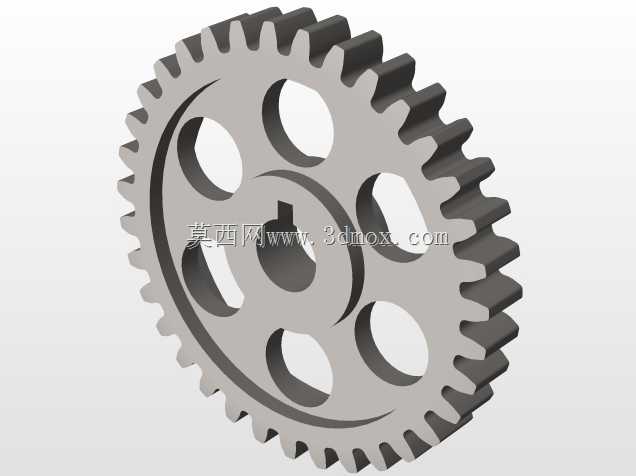

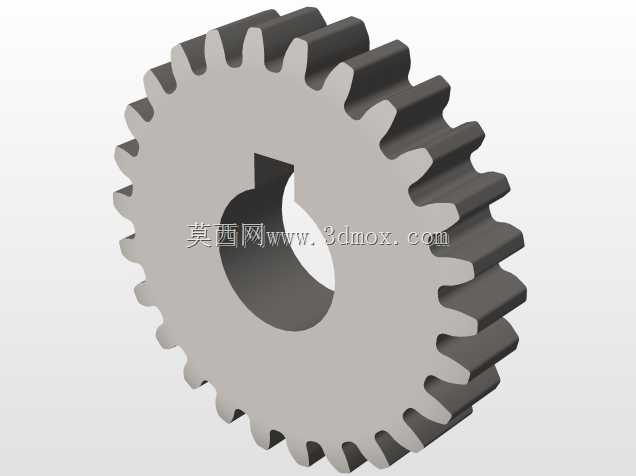

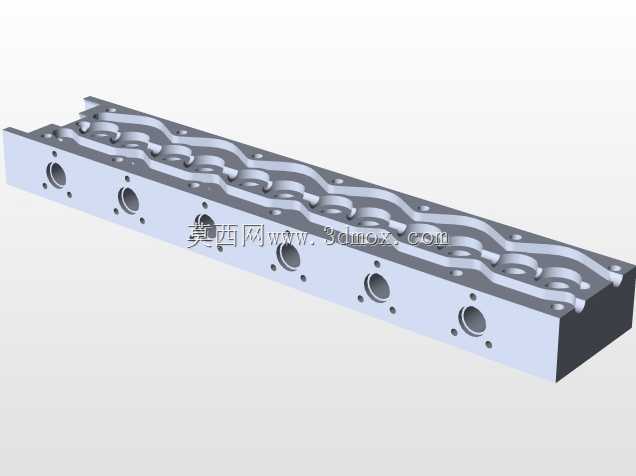

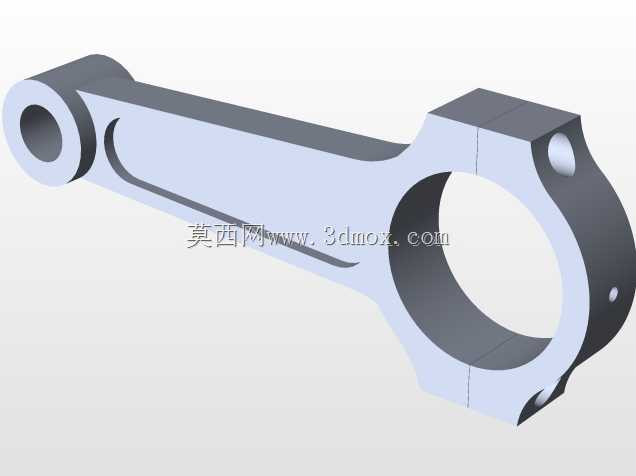

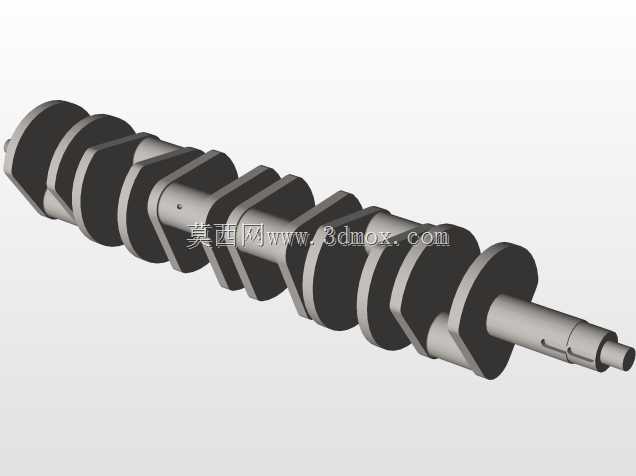

该结构为V型12缸动力单元的核心配气与传动总成，主要应用于大排量高性能动力输出场景，覆盖航空活塞动力、高端竞速车辆、大型特种装备动力配套等领域，是决定动力单元进排气效率、运转平顺性与输出功率上限的核心组成部分。整套结构采用60度夹角V型缸体布局，两侧缸列对称布置顶置凸轮轴，通过多组渐开线圆柱齿轮组成的正时传动系统，将曲轴输出的动力精准传递至两侧凸轮轴，严格保证气门开闭时序与活塞运动行程的匹配关系，避免进排气门与活塞发生运动干涉，同时保障各气缸进排气动作的一致性，降低12缸单元运转时的振动与动力损耗。设计过程中围绕凸轮轮廓型线做了针对性优化，通过调整凸轮升程曲线与作用角，适配高转速工况下的进排气效率需求，既保证低转速区间的进气充盈度，也能在高转速运转时减少气门浮动、气流紊流等问题，提升全转速区间的动力输出线性度。齿轮传动组采用多级减速啮合布局，从曲轴前端的主动齿轮出发，依次通过中间惰轮、凸轮轴驱动齿轮完成动力传递，相比皮带或链条传动，齿轮啮合的传动精度更高、承载能力更强，能够适配大马力输出下的高负荷传动需求，同时整套传动齿轮的啮合间隙经过严格匹配，既避免间隙过大导致的正时偏差与传动异响，也防止间隙过小造成的齿轮磨损加剧、运转卡滞问题。结构两侧的气门组件采用顶置布局，配合圆柱弹簧实现气门的快速回位，弹簧刚度经过匹配计算，能够适配凸轮轴的驱动节奏，在高转速下保证气门及时落座密封，避免气缸压力泄漏。活塞与连杆组件采用对称轻量化设计，在保证结构强度的前提下降低往复运动质量，减少曲轴运转时的惯性负荷，提升动力响应速度。整套结构的安装边界以V型缸体的夹角中线为对称基准，曲轴主轴颈的安装同轴度、凸轮轴与缸盖的配合间隙、齿轮组的中心距都设置了严格的公差范围，既保证各运动部件的运转自由度，也控制整体结构的装配累积误差，适配整机的紧凑化安装需求，在有限的舱体空间内完成12缸动力单元的集成布置，兼顾动力输出性能与结构可靠性。
